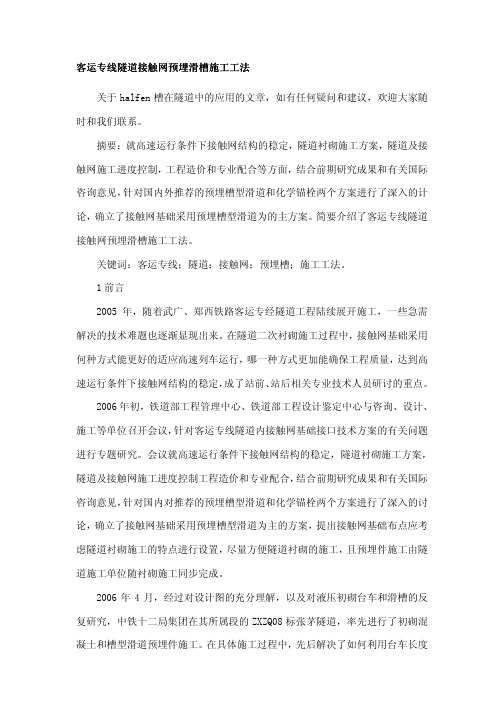

客运专线隧道接触网预埋滑槽施工工法客运专线隧道接触网预埋滑槽施工工法关于halfen槽在隧道中的应用的文章，如有任何疑问和建议，欢迎大家随时和我们联系。
摘要：就高速运行条件下接触网结构的稳定，隧道衬砌施工方案，隧道及接触网施工进度控制，工程造价和专业配合等方面，结合前期研究成果和有关国际咨询意见，针对国内外推荐的预埋槽型滑道和化学锚栓两个方案进行了深入的计论，确立了接触网基础采用预埋槽型滑道为的主方案。
简要介绍了客运专线隧道接触网预埋滑槽施工工法。
关键词：客运专线；隧道；接触网；预埋槽；施工工法。
1前言2005年，随着武广、郑西铁路客运专经隧道工程陆续展开施工，一些急需解决的技术难题也逐渐显现出来。
在隧道二次衬砌施工过程中，接触网基础采用何种方式能更好的适应高速列车运行，哪一种方式更加能确保工程质量，达到高速运行条件下接触网结构的稳定，成了站前、站后相关专业技术人员研讨的重点。
2006年初，铁道部工程管理中心、铁道部工程设计鉴定中心与咨询、设计、施工等单位召开会议，针对客运专线隧道内接触网基础接口技术方案的有关问题进行专题研究。
会议就高速运行条件下接触网结构的稳定，隧道衬砌施工方案，隧道及接触网施工进度控制工程造价和专业配合，结合前期研究成果和有关国际咨询意见，针对国内对推荐的预埋槽型滑道和化学锚栓两个方案进行了深入的讨论，确立了接触网基础采用预埋槽型滑道为主的方案，提出接触网基础布点应考虑隧道衬砌施工的特点进行设置，尽量方便隧道衬砌的施工，且预埋件施工由隧道施工单位随衬砌施工同步完成。
2006年4月，经过对设计图的充分理解，以及对液压初砌台车和滑槽的反复研究，中铁十二局集团在其所属段的ZXZQ08标张茅隧道，率先进行了初砌混凝土和槽型滑道预埋件施工。
在具体施工过程中，先后解决了如何利用台车长度反算接触网吊柱合理间距，台车如何预留螺栓孔位及预留孔洞几何尺寸的确立，滑槽安装过程控制等施工技术难题，指出了安装滑槽位置偏差及解决办法，逐渐总结出一整套接触网预埋滑槽施工工法。
中国铁道建筑报/2008年/2月/26日/第001版

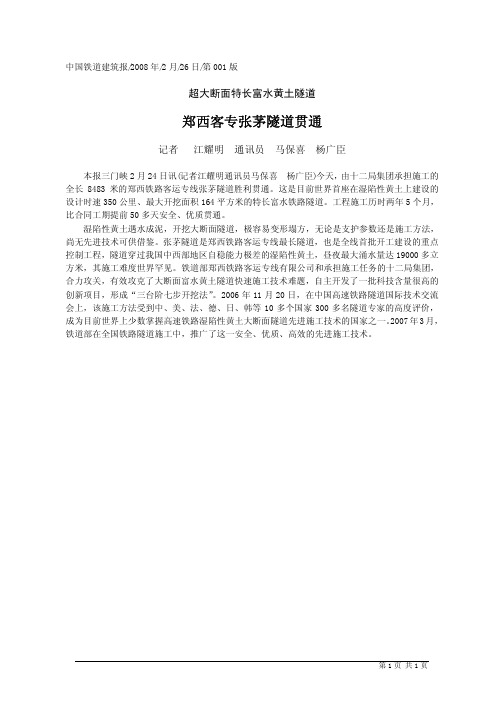

超大断面特长富水黄土隧道

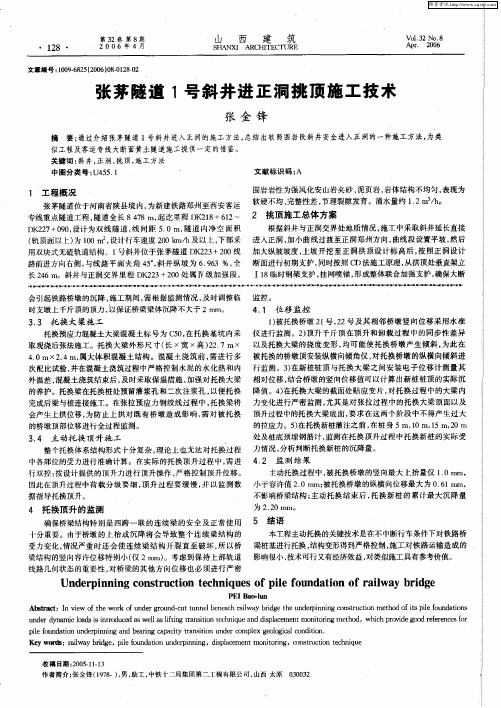

郑西客专张茅隧道贯通
记者江耀明通讯员马保喜杨广臣
本报三门峡2月24日讯(记者江耀明通讯员马保喜杨广臣)今天，由十二局集团承担施工的全长8483米的郑西铁路客运专线张茅隧道胜利贯通。
这是目前世界首座在湿陷性黄土上建设的设计时速350公里、最大开挖面积164平方米的特长富水铁路隧道。
工程施工历时两年5个月，比合同工期提前50多天安全、优质贯通。

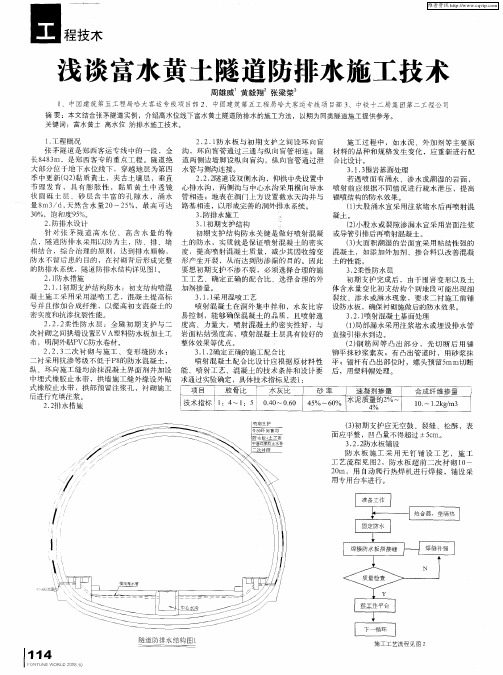

湿陷性黄土遇水成泥，开挖大断面隧道，极容易变形塌方，无论是支护参数还是施工方法，尚无先进技术可供借鉴。
张茅隧道是郑西铁路客运专线最长隧道，也是全线首批开工建设的重点控制工程，隧道穿过我国中西部地区自稳能力极差的湿陷性黄土，昼夜最大涌水量达19000多立方米，其施工难度世界罕见。
铁道部郑西铁路客运专线有限公司和承担施工任务的十二局集团，合力攻关，有效攻克了大断面富水黄土隧道快速施工技术难题，自主开发了一批科技含量很高的创新项目，形成“三台阶七步开挖法”。
2006年11月20日，在中国高速铁路隧道国际技术交流会上，该施工方法受到中、美、法、德、日、韩等10多个国家300多名隧道专家的高度评价，成为目前世界上少数掌握高速铁路湿陷性黄土大断面隧道先进施工技术的国家之一。
2007年3月，铁道部在全国铁路隧道施工中，推广了这一安全、优质、高效的先进施工技术。
第1页共1页。
ＣＲＴＳⅡ型双块式无砟轨道快速施工技术作者：卫延斌来源：《硅谷》2009年第11期[摘要]通过对CRTSⅡ双块式无砟轨道施工技术的研究和工程实践，提出此项无砟轨道体系的标准施工作业流程，介绍提高CRTSⅡ双块式无砟轨道作业效率所采取的技术管理措施和专门研发的创新机具和应用技术。
[关键词]客运专线无砟轨道快速施工中图分类号：TU7文献标识码：A文章编号：1671-7597(2009)0610100-01一、CRTSⅡ双块式无砟轨道简介CRTSⅡ双块式无砟轨道是我国郑(州)西(安)铁路客运专线首次采用的设计时速350km/h的无砟轨道道床施工技术。
该项技术可以概括为：依靠CPIII测量布控网对轨枕的每个承轨面的三维坐标全程精确定位和复核，预先布设完成道床模板和布筋、现浇道床混凝土、双块式轨枕振动沉入定位的机械化高精度施工作业技术。
二、CRTSⅡ双块式无砟轨道作业流程(一)安装支脚。
根据测量放样的支脚位置，采用钻孔模板定位，冲击钻钻孔，吊车配合，锚栓固定支脚。
直线地段及超高在0～120ms之间的曲线地段，直接将支脚固定在混凝土垫层上；曲线超高在121～175mm之间的地段，在曲线外侧的支脚下面增加一个底座框架。
支脚与模板轨道之间是相互独立的，以不影响支脚定位精度。
(二)安装模板轨道。
模板轨道的定位与支脚同步进行，根据钻孔模板相应孔位，用冲击钻钻孔，钻孔深度为10～12cm，吊车配合模板就位，锚栓锚固。
直线地段及超高在0～85mm之间的曲线地段，直接将模板轨道固定在混凝土垫层上；曲线超高在85～150mm之间的地段，在曲线外侧模板轨道下面增加一个底座框架。
模板轨道之间通过叉形连接轨连接；在有底座框架和投有底座框架的钢模板轨道之间通过一个专用的行走轨进行连接过渡；钢模板轨道与洞外铺设的行走轨之间通过专用的连接件连接。
(三)铺设道床配筋。
在调整支脚的同时，绑扎道床配筋。
直线地段，钢筋网下使用混凝土垫块，曲线地段，钢筋网片下安装钢筋撑件。

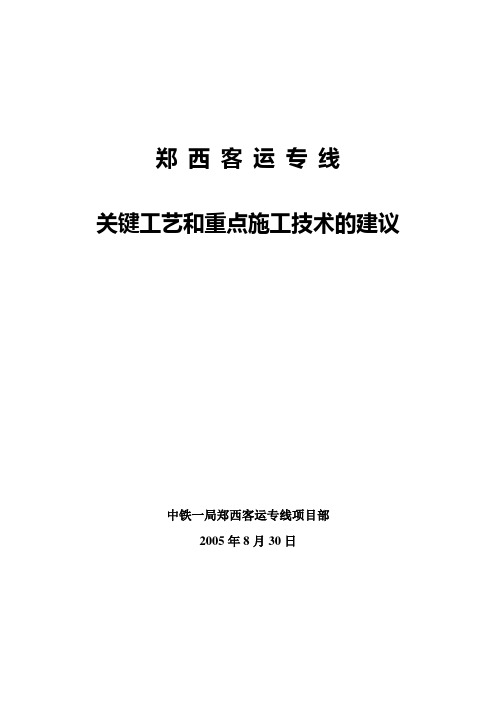

郑西客运专线关键工艺和重点施工技术的建议中铁一局郑西客运专线项目部2005年8月30日郑西客运专线关键工艺和重点施工技术的建议郑西铁路客运专线是湿陷性黄土地区修建的高速度目标值（设计时速350Km/h）的客运专线，全线地质复杂、技术标准高、施工难度大，中铁一局有幸中标了郑西铁路客运专线重点隧道工程三标段工程。
