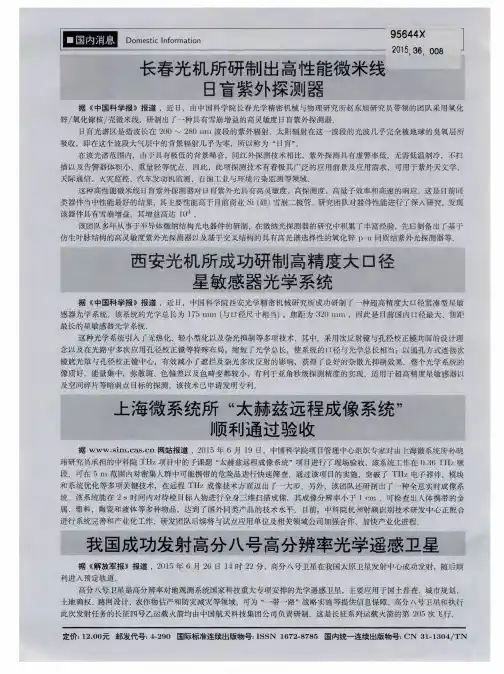

长春光机所研制出高性能微米线日盲紫外探测器

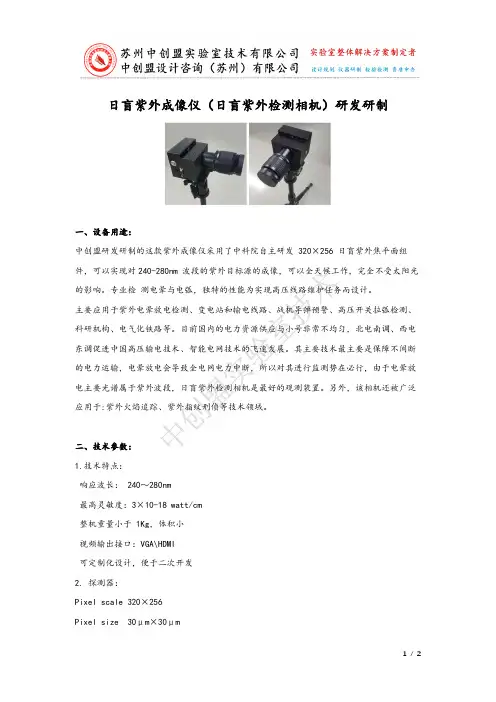

日盲紫外成像仪（日盲紫外检测相机）研发研制一、设备用途：中创盟研发研制的这款紫外成像仪采用了中科院自主研发320×256 日盲紫外焦平面组件，可以实现对240-280nm 波段的紫外目标源的成像，可以全天候工作，完全不受太阳光的影响。

专业检测电晕与电弧，独特的性能为实现高压线路维护任务而设计。

主要应用于紫外电晕放电检测、变电站和输电线路、战机导弹预警、高压开关拉弧检测、科研机构、电气化铁路等。

目前国内的电力资源供应与小号非常不均匀，北电南调、西电东调促进中国高压输电技术、智能电网技术的飞速发展。

其主要技术最主要是保障不间断的电力运输，电晕放电会导致全电网电力中断，所以对其进行监测势在必行，由于电晕放电主要光谱属于紫外波段，日盲紫外检测相机是最好的观测装置。

另外，该相机还被广泛应用于:紫外火焰追踪、紫外指纹刑侦等技术领域。

二、技术参数：1.技术特点：响应波长： 240～280nm最高灵敏度：3×10-18 watt/cm整机重量小于 1Kg，体积小视频输出接口：VGA\HDMI可定制化设计，便于二次开发2. 探测器：Pixel scale 320×256Pixel size 30μm×30μmCut-off wavelength 280 nmPeak Current Responsivity 0.07 A/WResponsivity non-uniformity 20 %Operable pixel factor 96 %Detectivity 2×1011cmHz1/2W-3.图像性能：视域(FOV) 6.50° 标配镜头波长范围 240 nm-280 nm紫外光灵敏度 3 × 10-18 watt/cm2图像显示：成像模式紫外光（可见光、融合模式可定制）显示外接 VGA4.电源：电池类型内置锂电池电池操作时间 8 小时AC电压通用AC/DC 7.6-12V额定功耗 2W三、设备特点：结合最新研制的紫外焦平面传感器、先进的光学设计能力、丰富相机电子学设计与良好的机械结构设计能力，研制出具有完全自主知识产权的第二代便携式日盲紫外检测相机，该相机采用了自主研发的日盲型紫外探测器，设备灵敏度高，抗干扰能力强，完全不受太阳光的影响，是电力系统的高压电网电力运输质量智能检测的理想选择，中科院所已经成功开展应用于电力系统高压电网电力运输之力量智能检测系统的在线模块研制，现已再实验室环境条件下成功对220KV（以及150KV以上）电晕放电进行监测，效果良好，此手款设备必将成为我国智能电网电晕放电监测的重要补充手段。

日盲型紫外成像仪原理
日盲型紫外成像仪的原理主要基于日盲技术，即利用特定的滤镜来过滤掉可见光波段以外的光线，仅允许日盲区内的紫外光线进入成像系统。

这样做的目的是为了更好地检测设备放电产生的紫外信号。

当外部光线进入成像仪后，它们首先通过一个分光镜被分成两路。

其中一路光线进入可见光通道，用于拍摄环境图片。

这路光线经过CCD传感器成像后进入数据采集系统。

另一路光线则进入紫外光通道，用于探测电晕放电。

在紫外光通道中，光线首先通过一个带宽为240~280nm的紫外太阳盲滤镜进行滤波，以进一步限制可见光的干扰。

然后，这些紫外光信号通过光电阴极、增益放大通道和荧光屏转换成可见光信号。

同样地，这些信号也会经过CCD传感器成像后进入数据采集系统。

最后，这两路信号在仪器内部通过数字信号处理器和相关算法进行图像融合处理。

具体来说，紫外通道的图像会被叠加到可见光通道的图像上，这样就可以检测电晕放电并显示放电的精确位置。

此外，该仪器还具有计数功能，可以对选定范围内的紫外光点进行计数，并提供测量数据。

这种功能有助于更精确地定位和诊断设备故障。

总的来说，日盲型紫外成像仪利用日盲技术、双光路同时成像和图像融合处理等原理，实现对放电位置的精确检测和定位，是电力、电气、铁路、工厂等各个行业理想的常用预防性维护检测工具。

微弱日盲紫外电晕自动实时检测方法周影;娄洪伟;周跃;毕琳;张鑫磊【摘要】In order to enhance the corona detection efficiency of commercial SBUV /Visible double spectral co-rona detect systems and avoid the noise interference,an automatic real-time detection method detecting weak solar blind ultraviolet corona is proposed.Based on the analysis of statistical characteristics of the corona target and noise time-domain,utilizing corona characteristics in continuous time domain,the pretreatments like gray image binarization and morphological dilation are completedfirstly,followed by accumulation of the N succes-sive frames,then thresholding.At last the features of corona like location,size and so on are extracted.Upon completion of the calibration of radiation equipment,the corona′s photon c ounting reference value can date back immediately.The mathematical model of detecting probability and false arm rate(FAR)is established. We implement the method and test on a high-speed digital processing platform TMS320DM642 using the video of corona,and the results show that its FAR is 2.85 ×1 0 -5 ,and the processing time is less than 1 20 ms,in-dicating that the weak corona can be detected in real-time.%针对目前商用日盲紫外／可见光双谱段电晕探测仪对故障的判定效率低且容易受噪声干扰问题，本文提出了一种微弱日盲紫外电晕自动实时检测方法。

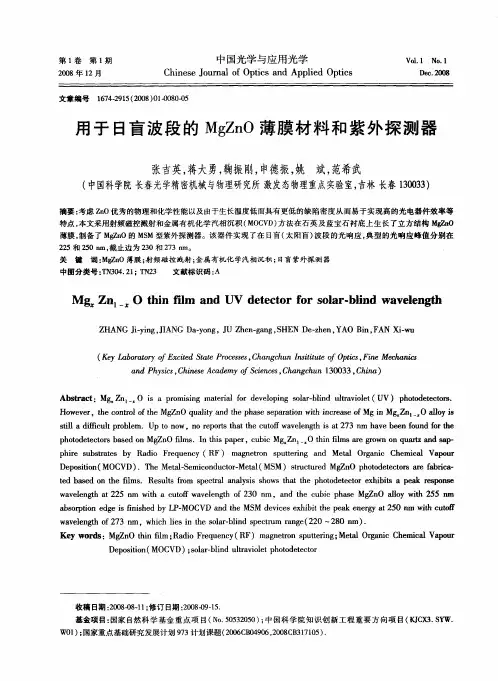

用 于 日盲 波 段 的 Ｍｇ ｎ Ｚ Ｏ薄膜 材 料 和 紫外 探 测 器
张吉英， 蒋大勇， 鞠振刚， 德振， 斌， 申 姚 范希武
（ 科学院 长春光学精密机械与物理研究所 激发态物理重点实验室， 长春 １ ０３ 中国 吉林 ３ ３） ０
摘要 ： 考虑 Ｚ Ｏ优秀的物理和化学性能以及由于生长温度低而具有更低 的缺 陷密度从而易 于实现高 的光 电器 件效率等 ｎ 特点 ， 本文采用射频磁控溅射和金属有机 化学 汽相 沉积 （ Ｏ Ｖ ） Ｍ Ｃ Ｄ 方法 在石英及 蓝宝石衬 底上生 长 了立方结 构 ｉ＃ｎ Ｏ
