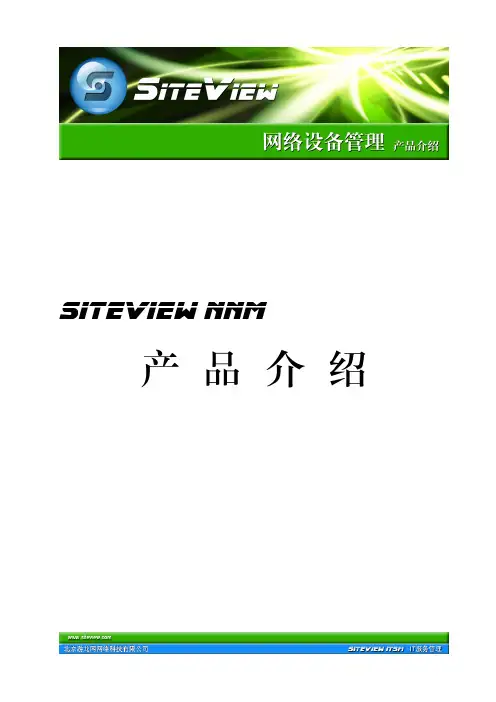

siteview nnm产品介绍产品概述随着信息化时代的到来，企业的信息化已成为必然。
迅速准确地获得信息，对企业的生产经营及决策活动，具有极其重要的意义。
而网络的迅速兴起和发展又是企业获取信息的极为重要的方式。
在网络规模的迅速扩张中，网络复杂都急剧增加，设备间关系也变得错综复杂。
因此，迅速准确的发现网络内设备异常，对于减少网络管理的工作量，促进企业的信息化，具有非常重要的意义。
SiteView SiteView NNM 即SiteView N N M ，是游龙科技自主研发的基于S N M P 的设备管理软件。
SiteView NNM 支持SNMP V1、V2、V3、RMON1.2和ICMP 等多种协议，可生成精确、多层次的物理拓扑图和逻辑拓扑图，并允许远程查看和配置设备面板图，提供IP—MAC 绑定功能。
SiteView NNM 通过先进的算法，可快速自动搜索网络内设备、网络设备、PC 和Server ，并实时显示网络资源的链路关系和运行状态。
1.支持多种协议，包括SNMP V1、V2、V3、RMON1.2和ICMP 等。
2.可灵活配置自由定义，自动生成真实物理面板图。
面板图可真实反映网络设备端口的运行状态，还可根据需要对面板进行配置。
3.通过先进的算法，快速自动搜索设备、网络设备、PC 和Server 等。
4.可生成精确、多层次的物理拓扑图和逻辑拓扑图。
5.可管理判断（识别、搜索）网络设备之间的连接，并生成准确的网络链路，方便用户通过链路上的颜色判断链路运行状态。
6.基于先进搜索算法，能够快速智能定位IP 或MAC 所处连接的设备端口。
7.通过IP—MAC 绑定功能，可以有效阻止或发现IP 地址盗用和非法IP 入侵。
当系统发现异常的时候，在发出报警的同时还能对非法IP 发起攻击，以达到阻止非法入侵的目的。
8.FA 采用旁路监测技术，能对网络中流量具体到协议进行分析。
SiteView NNM 可7X24小时监测路由器、交换机和智能hub 的核心参数，如端口流量、端口使用率、内存、CPU、路由表等。

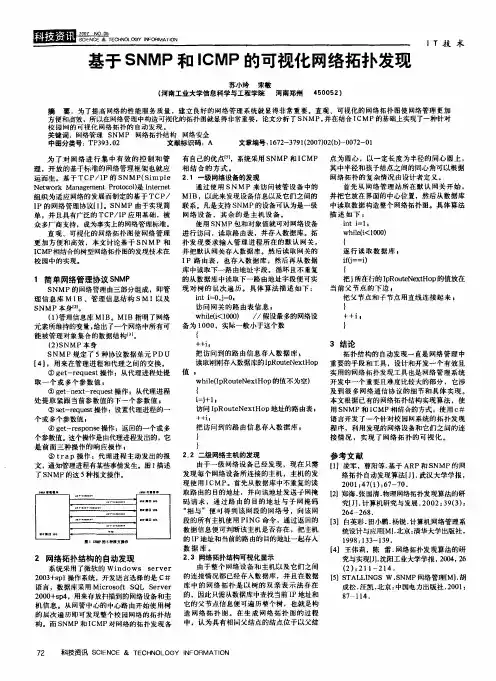

以太网络拓扑发现一.原理概述简单网络管理协议(SNMP)首先是由Internet工程任务组织(Internet Engineering Task Force)(IETF)的研究小组为了解决Internet上的路由器管理问题而提出的。
许多人认为SNMP在IP上运行的原因是Internet运行的是TCP/IP协议，然而事实并不是这样。
SNMP被设计成与协议无关，所以它可以在IP，IPX，AppleTalk，OSI以及其他用到的传输协议上被使用。
SNMP是一系列协议组和规范（见下表），它们提供了一种从网络上的设备中收集网络管理信息的方法。
SNMP也为设备向网络管理工作站报告问题和错误提供了一种方法。
名字说明MIB 管理信息库SMI 管理信息的结构和标识SNMP 简单网络管理协议从被管理设备中收集数据有两种方法：一种是只轮询（polling-only）的方法，另一种是基于中断（interrupt-based）的方法。
如果你只使用只轮询的方法，那么网络管理工作站总是在控制之下。
而这种方法的缺陷在于信息的实时性，尤其是错误的实时性。
你多久轮询一次，并且在轮询时按照什么样的设备顺序呢？如果轮询间隔太小，那么将产生太多不必要的通信量。
如果轮询间隔太大，并且在轮询时顺序不对，那么关于一些大的灾难性的事件的通知又会太馒。
这就违背了积极主动的网络管理目的。
当有异常事件发生时，基于中断的方法可以立即通知网络管理工作站（在这里假设该设备还没有崩溃，并且在被管理设备和管理工作站之间仍有一条可用的通信途径）。
然而，这种方法也不是没有他的缺陷的，首先，产生错误或自陷需要系统资源。
如果自陷必须转发大量的信息，那么被管理设备可能不得不消耗更多的时间和系统资源来产生自陷，从而影响了它执行主要的功能（违背了网络管理的原则2）。
而且，如果几个同类型的自陷事件接连发生，那么大量网络带宽可能将被相同的信息所占用（违背了网络管理的原则1）。
尤其是如果自陷是关于网络拥挤问题的时候，事情就会变得特别糟糕。
网络安全管理员-初级工试题（附参考答案）一、单选题（共42题，每题1分，共42分）1.快速以太网是由（）标准定义的。
A、IEEE802.1qB、IEEE802.3uC、IEEE802.4D、IEEE802.3i正确答案：B2.针对数据包过滤和应用网关技术存在的缺点而引入的防火墙技术，这是（）防火墙的特点。
A、包过滤型B、复合型防火墙C、代理服务型D、应用级网关型正确答案：C3.如果有化学品进入眼睛应立即（）。
A、滴氯霉素眼药水B、用大量清水冲洗眼睛C、用干净手帕擦拭D、以上都不对正确答案：B4.为了加快数据库的访问速度，可以对数据库建立并使用（），它在数据库的整个生命周期都存在。
A、索引B、主键C、记录D、数据表正确答案：A5.目前，我国应用最为广泛的LAN标准是基于（）的以太网标准。
A、IEEE802.1B、IEEE802.3C、IEEE802.2D、IEEE802.5正确答案：B6.机房门禁卡须统一管理和发放，使用人员必须妥善保管，不得（）借给他人使用。
A、擅自B、任意C、随便D、随意正确答案：A7.以下标准中，哪项不属于综合布线系统工程常用的标准。
（）A、北美标准B、中国国家标准C、国际标准D、日本标准正确答案：D8.在以下文件系统类型中，能使用文件访问许可权的是（）。
A、FATB、EXTC、NTFSD、FAT32正确答案：C9.IP v4地址由（）位二进制数值组成。
A、16位B、32位C、8位D、64位正确答案：B10.安全制度管理要求形成由（）、管理制度、操作规程等构成的全面的信息安全管理制度体系。
A、安全策略B、物理安全C、人员管理D、防护策略正确答案：A11.Web使用（）协议进行信息传送。
A、FTPB、TELNETC、HTTPD、HTML正确答案：C12.Telnet协议能够被哪种更安全的协议替代（）。
A、SSLB、HTTPSC、SSHD、FTPS正确答案：C13.对于一块已用硬盘，根据当前的分区情况（有主分区、扩展分区和逻辑分区），删除分区的顺序为（）。
EPON Manager操作员手册EPON网管系统操作手册产品版本：PMS-VISTA1600-V2.1.5_09213声明Copyright ©2008版权所有，保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。
由于产品版本升级或其它原因，本手册内容会不定期进行更新。
除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
目录第一章安装、卸载指南 (5)1.1 EPON Manager的安装 (5)1.1.1 环境要求 (5)1.1.2 安装步骤 (5)1.2 EPON Manager的卸载 (6)第二章系统管理 (7)2.1 启动EPON网络管理系统 (7)2.2 用户管理 (8)2.3 地域管理 (9)2.4 邮件服务器配置 (10)2.5数据库备份 (10)2.6数据库恢复 (11)第三章拓扑管理 (13)3.1 自动拓扑发现 (13)3.2 刷新拓扑图 (14)3.3 新增HFC设备 (14)3.4 更换背景图 (14)3.5 新增管理域 (15)3.6 重新布局拓扑图 (15)3.7 保存当前拓扑图 (15)3.8 新增PON (16)3.9 新增ONU设备 (16)3.10 新增RF设备 (16)3.11 新增光分支器SPLIT (17)3.12 删除OL T子网 (17)3.13 移动到地域 (18)3.14 修改ONU (18)3.15 删除ONU节点 (19)3.16 光纤流量的读取 (19)3.17 添加连线 (19)第四章告警管理 (21)4.1 Trap服务配置 (21)4.2 告警配置 (21)4.3 告警查询 (22)4.4 经验库管理 (23)4.5 告警趋势图 (24)4.6 告警提示 (25)4.7 告警测试 (26)第五章性能管理 (27)5.1 实时性能管理 (27)5.2 历史性能设置 (28)第六章 HFC管理 (29)6.1 网管RF设备服务器配置 (29)6.2 网管RF设备告警阀值设置 (29)6.3 网管RF的监控数据 (30)6.4 RF设备输出电平校正 (30)6.5 网管ONU端口状态查询 (31)6.6 自动关联RF-ONU和ONU (32)第一章安装、卸载指南1.1 EPON Manager的安装1.1.1 环境要求硬件平台：1、Intel Pentium或以上的处理器；2、64M或以上的内存；3、带有SVGA图形卡的800*600或以上的显示器；4、剩余磁盘空间：50MB以上；5、网络适配卡。

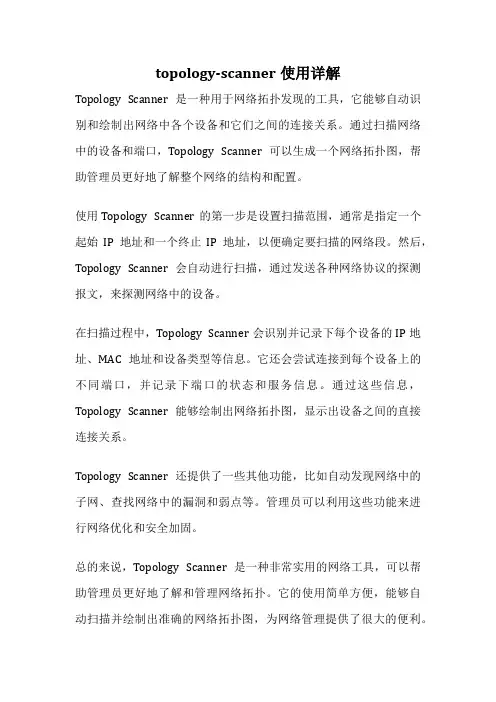

topology-scanner使用详解
Topology Scanner是一种用于网络拓扑发现的工具，它能够自动识别和绘制出网络中各个设备和它们之间的连接关系。
通过扫描网络中的设备和端口，Topology Scanner可以生成一个网络拓扑图，帮助管理员更好地了解整个网络的结构和配置。
使用Topology Scanner的第一步是设置扫描范围，通常是指定一个起始IP地址和一个终止IP地址，以便确定要扫描的网络段。
然后，Topology Scanner会自动进行扫描，通过发送各种网络协议的探测报文，来探测网络中的设备。
在扫描过程中，Topology Scanner会识别并记录下每个设备的IP地址、MAC地址和设备类型等信息。
它还会尝试连接到每个设备上的不同端口，并记录下端口的状态和服务信息。
通过这些信息，Topology Scanner能够绘制出网络拓扑图，显示出设备之间的直接连接关系。
Topology Scanner还提供了一些其他功能，比如自动发现网络中的子网、查找网络中的漏洞和弱点等。
管理员可以利用这些功能来进行网络优化和安全加固。
总的来说，Topology Scanner是一种非常实用的网络工具，可以帮助管理员更好地了解和管理网络拓扑。
它的使用简单方便，能够自动扫描并绘制出准确的网络拓扑图，为网络管理提供了很大的便利。
无论是在企业网络还是家庭网络中，都可以使用Topology Scanner 来提升网络管理的效率和安全性。

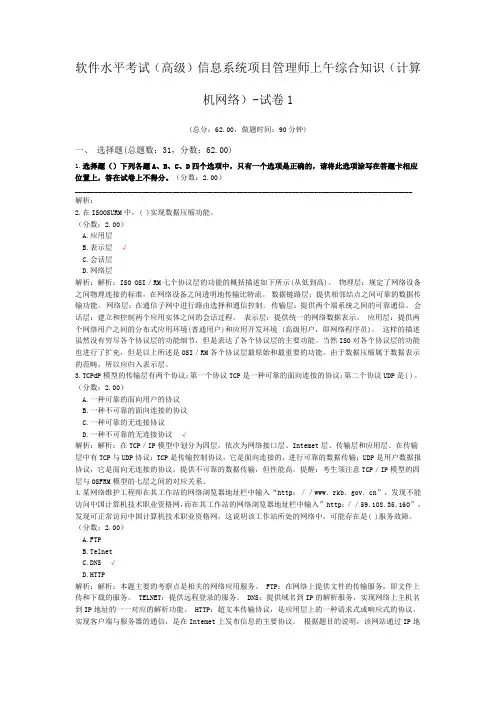

软件水平考试（高级）信息系统项目管理师上午综合知识（计算机网络）-试卷1(总分：62.00，做题时间：90分钟)一、选择题(总题数：31，分数：62.00)1.选择题（）下列各题A、B、C、D四个选项中，只有一个选项是正确的，请将此选项涂写在答题卡相应位置上，答在试卷上不得分。
