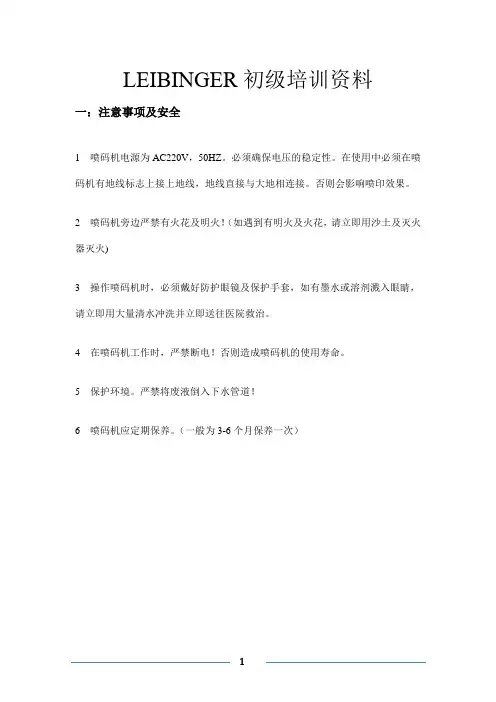

LEIBINGER初级培训资料一：注意事项及安全1 喷码机电源为AC220V，50HZ。
必须确保电压的稳定性。
在使用中必须在喷码机有地线标志上接上地线，地线直接与大地相连接。
否则会影响喷印效果。
2 喷码机旁边严禁有火花及明火！（如遇到有明火及火花，请立即用沙土及灭火器灭火)3 操作喷码机时，必须戴好防护眼镜及保护手套，如有墨水或溶剂溅入眼睛，请立即用大量清水冲洗并立即送往医院救治。
4 在喷码机工作时，严禁断电！否则造成喷码机的使用寿命。
5 保护环境。
严禁将废液倒入下水管道！6 喷码机应定期保养。
（一般为3-6个月保养一次）二：操作过程在插电时，现看到的是运行喷码机主板的程序及版本号至待机状态。
启动完成后，喷码机将进入待机状态进入待机状态后，按触摸屏任意位置触摸3-4秒后就到喷码机的运行界面主界面的名词解释：然后喷码机将进入主界面（1）编辑当前文件（3）主指令单（4）搜索器（2）调入文件进行喷印(5) 信息（1）编辑当前文件是指进入现在正在喷印的文件进行编辑及修改（2）调入文件进行喷印是指更换一条信息内容进行喷印（3）主指令单是一个菜单，所有的都包括在里面（4）搜索器是可以插入U盘拷信息，字体，文件等，也可以删除信息。
（5）信息是指一些喷码机的一些参数。
（6）（9）（7）（8）（10）(11) (12) (13)(6)是显示当前的喷印信息。
(7)是显示喷头盖已经盖上，接通墨剂是指墨剂阀已打开，可以移动步进电机看得到墨线了。
(8)显示的当前速度及最大速度。
(9)产品计数器是用来计喷印了多少包。
(10)显示是电源开关(11)显示灯亮表示在喷印(12)显示灯红表示停止(13)显示喷嘴升到喷嘴那里，箭头绿色是指回收往下移动到正常位置后（12）灯亮，灰色是指回收往上移动，关闭喷嘴。
编辑信息先按主指令单进入到这个界面再按喷印文件，点建立新文件（1）建立新文件（2）A代表字母和符号再按 A 输入字母（2）切换大小写如输入SETYDGHJK再按（1）按确认按住不放是“（”符号（1）输入信息后按“确认”键（2）切换字母大小写如画面已在显示栏上（1）（1）显示输入信息，如：SETYDGHJK主编辑的名词解释：（5）（7）（8）（1）（6）（2）（3）（4）(9)（1）字母A是指输入26个大小写字母及符号（2）是保存信息（3）是进入修改参数，如字宽，字高，喷印延时，设定传感器喷印等。

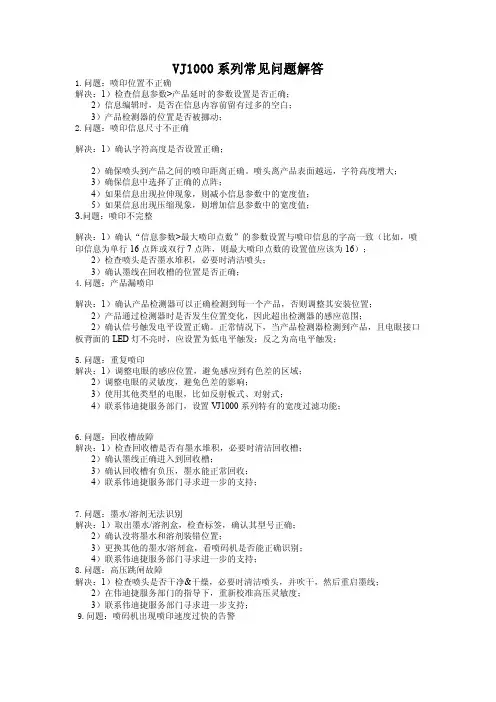

VJ1000系列常见问题解答1.问题：喷印位置不正确解决：1）检查信息参数>产品延时的参数设置是否正确；2）信息编辑时，是否在信息内容前留有过多的空白；3）产品检测器的位置是否被挪动；2.问题：喷印信息尺寸不正确解决：1）确认字符高度是否设置正确；2）确保喷头到产品之间的喷印距离正确。
喷头离产品表面越远，字符高度增大；3）确保信息中选择了正确的点阵；4）如果信息出现拉伸现象，则减小信息参数中的宽度值；5）如果信息出现压缩现象，则增加信息参数中的宽度值；3.问题：喷印不完整解决：1）确认“信息参数>最大喷印点数”的参数设置与喷印信息的字高一致（比如，喷印信息为单行16点阵或双行7点阵，则最大喷印点数的设置值应该为16）；2）检查喷头是否墨水堆积，必要时清洁喷头；3）确认墨线在回收槽的位置是否正确；4.问题：产品漏喷印解决：1）确认产品检测器可以正确检测到每一个产品，否则调整其安装位置；2）产品通过检测器时是否发生位置变化，因此超出检测器的感应范围；2）确认信号触发电平设置正确。
正常情况下，当产品检测器检测到产品，且电眼接口板背面的LED灯不亮时，应设置为低电平触发；反之为高电平触发；5.问题：重复喷印解决：1）调整电眼的感应位置，避免感应到有色差的区域；2）调整电眼的灵敏度，避免色差的影响；3）使用其他类型的电眼，比如反射板式、对射式；4）联系伟迪捷服务部门，设置VJ1000系列特有的宽度过滤功能；6.问题：回收槽故障解决：1）检查回收槽是否有墨水堆积，必要时清洁回收槽；2）确认墨线正确进入到回收槽；3）确认回收槽有负压，墨水能正常回收；4）联系伟迪捷服务部门寻求进一步的支持；7.问题：墨水/溶剂无法识别解决：1）取出墨水/溶剂盒，检查标签，确认其型号正确；2）确认没将墨水和溶剂装错位置；3）更换其他的墨水/溶剂盒，看喷码机是否能正确识别；4）联系伟迪捷服务部门寻求进一步的支持；8.问题：高压跳闸故障解决：1）检查喷头是否干净&干燥，必要时清洁喷头，并吹干，然后重启墨线；2）在伟迪捷服务部门的指导下，重新校准高压灵敏度；3）联系伟迪捷服务部门寻求进一步支持；9.问题：喷码机出现喷印速度过快的告警解决：1）信息参数中宽度设置值太小；2）喷印信息点阵设置过高；3）在长度单位（线性单位）的模式下，生产线速度或轴码器分辨率设置不正确；4）当前喷码机单位时间内接收到的脉冲数超过超过喷码机的处理能力。

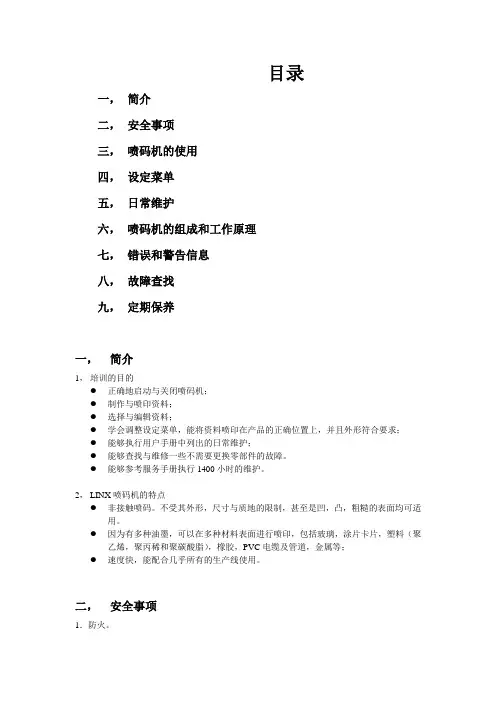

目录一，简介二，安全事项三，喷码机的使用四，设定菜单五，日常维护六，喷码机的组成和工作原理七，错误和警告信息八，故障查找九，定期保养一，简介1，培训的目的●正确地启动与关闭喷码机；●制作与喷印资料；●选择与编辑资料；●学会调整设定菜单，能将资料喷印在产品的正确位置上，并且外形符合要求；●能够执行用户手册中列出的日常维护；●能够查找与维修一些不需要更换零部件的故障。
●能够参考服务手册执行1400小时的维护。
2，LINX喷码机的特点●非接触喷码。
不受其外形，尺寸与质地的限制，甚至是凹，凸，粗糙的表面均可适用。
●因为有多种油墨，可以在多种材料表面进行喷印，包括玻璃，涂片卡片，塑料（聚乙烯，聚丙稀和聚碳酸脂），橡胶，PVC电缆及管道，金属等；●速度快，能配合几乎所有的生产线使用。
二，安全事项1．防火。
●油墨与溶剂是高度易燃的液体；●其储存温度为5-30度；●使用温度为5-45度；●不要在喷码机附近吸烟和燃烧明火；●只能使用CO2和干粉灭火器；●泄漏的油墨要尽快用抹布擦拭干净；●测试喷印时将废液瓶接地。
2．防毒。
●足够的通风；●所有的盖子的安装到位并且连接牢固；●如有泄漏，请立即清除；●将油墨和溶剂保存在原装溶剂中；●正确处理使用后的油墨或溶剂（瓶）；●注意用户手册中有安全标志的相关信息；●处理油墨/溶剂时，请戴上手套或擦上手霜。
●急救：眼睛接触—请用清水冲洗15分钟，并马上接受治疗；皮肤接触—请脱去弄污的衣服，用肥皂和水清洗接触过的部位；呼吸系统接触—请马上将人送到空气清新的地方；如停止了呼吸，请马上做人工呼吸，并立即接受治疗；消化系统—请马上接受治疗。
3．防止电气损坏。
●只有受过培训的人才可使用喷码机；●所有的盖子都要安装到位并连接牢固；●电路板上存在致命的电压，不要用手摸它；●喷头中的高压偏转板；●如有配戴的首饰，不要将他们接触到电路板。
●静电防护，为防止静电在电气元件上的积累，请配戴接地良好的抗静电手腕；用手握住电路板边缘，不要碰到其上的元件。
设备培训文件为了让客户更好的使用本公司设备，请详细了解培训人员所培训内容，作好记录，以便日后设备正常使用。
1.培训客户软件操作2.培训客户硬件的安装及调试3.培训客户简单的维护㈠. 软件培训一、界面的内容：1、字宽设定：调节字体宽度，调节范围0001-0230。
设备初始默认值“100”，如果把数值调的越大打印速度越慢，可以根据生产线的速度调整数值的大小。
手持式设备一般在1-6之间，数值是可以调整的。
2、加重设定：用于调节字符横向加重，可调节度为1~9级加重。
设备初始默认值为“1”，当加重为“2”时，每个墨点将重复打印再次。
3、墨点设定：用于调节每个墨滴的大小，为00~99之间可调。
设备初始默认值为“40”4、方向参数：可设置正反向打印：“0”为打印方向从左至右，“1”为打印方向从右至左。
5、延迟参数：此参数可调整从光电传感器触发到喷头打印第一个字符的延迟时间，调整此参数，可以改变打印信息在被打印表面上的前后位置，调节范围0000~9999（单位：毫秒）。
二、信息编辑1、在等待打印状态下----按键盘的“编辑”键----进入1编辑信息----按1进入编辑信息。
编辑上所要的信息---返回并保存---等待打印。
2、只能在大光标下才能编辑汉字，如果要输入空格只能在小光标下输入。
3、在编辑状态小光标下，要注意（切换与特殊）两个键的用法，在切换指示灯亮时可以输入键盘左上角的字符或字母，在特殊指示灯亮时可以输入键盘左下角的字符或字母。
三、变量的编辑变量：1——14的意思和用途四、图形编辑1.大图2小图五、设置1、时钟与日期调整等待打印--“设定”键--2主机设置--按1时钟---按1进入年、月、日（时间要和当日时间一致）2、传感器中有1为光电、2为同步器，在关闭状态下可以调整数值。
光电的调整是一条信息打印多次之间的距离，即第一次打印与第二次打印之间的间隔时间。
同步器（同延迟）。
3、打印机T1 60（墨点）T2 60 （清洗时间）T3 15 （速度）4、参数等待打印-----“设定”键-----2主机设置----6参数----1为16*16点阵的调整参数，可调范围12---16 2为07*08点阵的调整参数，可调范围06---08 3为倾斜度，00为倾斜30度，01为倾斜45度，02为正常 4 03为打印速度，可调范围为（00－03）5 60：为可调性墨点参数，7点阵不能低于40，16点阵不能低于60六、光电.同步的设置及检测等待打印----“设定”----设备检测----1传感器----触发时加1说明光电没问题（同步器操作同上）七、高级管理等待打印----设定----“4”----输入密码（）----确定---“2“参数重置㈡.硬件的安装及调试一、主机安装在生产线附近，最好不要靠近电机。
伟迪捷喷码机基本培训原理：文字的点阵被分隔成若干画素，电压按照各画素的位置分配不同比例的墨水粒子带电。
然后，通过静电场偏向后，墨水粒子到达喷印物的表面，形成文字。
混合缸里的墨水通过供给泵加压，从喷嘴中喷出柱状液体。
柱状液体经过晶振的振动，确定墨水粒子的大小。
每一个墨水粒子会有对应的电压使之带电，带电后的墨水粒子在高压偏转电极之间通过时，根据其自身的带电量，确定自己的偏向，到达喷印物表面。
未用来喷印的墨水粒子，会经过回收槽，让回收管路回收后，回到混合缸中。
机器带有控制精确的自动浓度管理系统，墨水缸和溶剂缸分别将使用墨水量，将浓度保持一定后，补给混合缸。
另外，配合不同的喷头移动装置，可灵活应用于各种尺寸的保护膜。
故障图标喷码机出现故障时，应该采用相应的诊断分析方法解决，若一时解决不了，请仔细记录故障图例的显示和“诊断屏幕”显示的动态参数，及时向我公司的工程师询问和报修。
各图标的含义如下：1. 高压故障2. 充电故障3. 回收故障4. 风扇故障5. 机箱温度过高6. 速度太快7. 混合缸满8. 粘度故障9. 溶济液位低10. 服务时间到11. 墨水液位低一、高压报警1.高压检测电路太敏感：重新设置高压检测2.喷头脏、墨线射偏：清洗喷嘴，清洁干燥喷头3.字高设置过高：重新设置字型高度二、墨线位置不对或不稳1.喷嘴墨线未调好：重新调整喷嘴2.文丘里回吸不好：检查文丘里及管路回收情况3.喷嘴堵塞：清洗喷嘴4.过滤器堵塞：清洗或更换过滤器三、频繁出现充电故障1.高压漏电：减少相应喷印字高2.过滤器堵塞：检查清洗过滤器3.墨水劣化：更换墨水4.充电槽，相位检测器脏或潮湿：清洗喷嘴、充电槽、相位检测器，吹干喷头5.墨点分裂不好：调整墨点分裂接地不良检查接地四、喷印字型质量差1.字符高度、宽度设置不正确：重新设置2.喷印距离不恰当：调整喷印距离3.墨点分裂不好：调整墨水分裂值4.墨线偏移或回收槽挂墨: 清洗喷嘴、清洗回收槽。
