Linx6800喷码机操作培训讲义

喷码机培训课件xx年xx月xx日contents •喷码机基本概述•喷码机的工作原理与组成•喷码机的使用与操作•喷码机的应用场景与选型•喷码机的环保与安全问题•喷码机的发展趋势与未来展望目录01喷码机基本概述喷码机是一种通过喷射墨水或墨粉等方式，在产品或包装上打印可变信息的设备。

定义高效、灵活、可实现高速打印、可打印多种字符和图形、可对打印内容进行编辑和控制等。

特点喷码机的定义与特点20世纪30年代初，喷码机技术出现。

喷码机的发展历程初期阶段20世纪80年代，随着计算机技术的进步，喷码机技术得到快速发展和应用。

发展阶段喷码机技术将朝着高精度、高速度、智能化、环保等方面发展。

未来趋势分类按工作方式可分为连续式喷码机和按需喷印式喷码机；按喷印原理可分为压电式喷码机、热发泡式喷码机和激光喷码机等。

用途喷码机广泛应用于食品、饮料、建材、医药、化工等领域，用于标识产品的生产日期、批号、型号等信息。

喷码机的分类与用途02喷码机的工作原理与组成1喷码机的工作原理23喷码机是一种通过喷射墨水或墨粉来形成字符、图形和二维码的设备。

工作原理基于不同的喷墨技术，如压力喷墨、声波喷墨和热喷墨等。

通过计算机控制系统，喷码机将需要打印的信息传输到喷头，并控制喷头将墨水或墨粉喷射到物体表面。

喷码机的组成结构墨水或墨粉容器用于存储墨水或墨粉，并提供给喷头。

控制电路板是喷码机的中枢，负责处理和发送打印信息。

外箱是喷码机的外壳，起到保护和支撑内部部件的作用。

喷码机主要由墨水或墨粉容器、喷头、控制电路板、显示屏和外箱等组成。

喷头是喷码机的核心部件，用于喷射墨水或墨粉。

显示屏用于显示喷码机的信息和操作菜单。

010203040506墨水或墨粉容器存储墨水或墨粉，提供给喷头使用。

不同的墨水或墨粉具有不同的颜色和特性。

根据控制电路板的指令，将墨水或墨粉以特定的形状和方式喷射到物体表面。

喷头的类型和尺寸会影响打印质量和速度。

接收计算机发送的打印信息，并将其转换为喷头可以识别的信号。

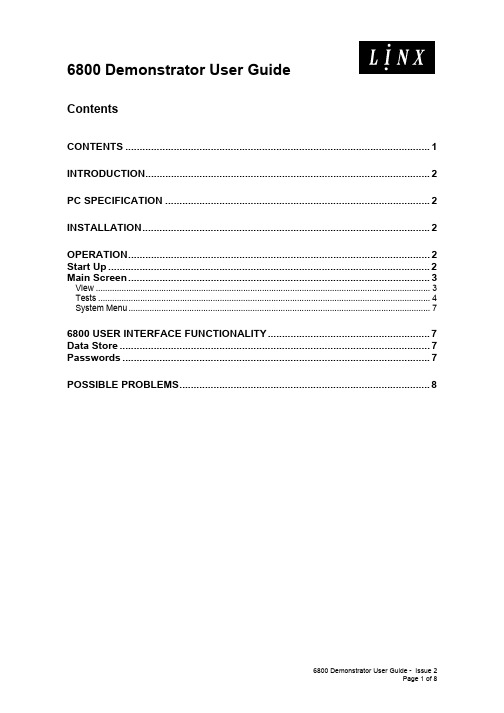

Contents CONTENTS (1)INTRODUCTION (2)PC SPECIFICATION (2)INSTALLATION (2)OPERATION (2)Start Up (2)Main Screen (3)View (3)Tests (4)System Menu (7)6800 USER INTERFACE FUNCTIONALITY (7)Data Store (7)Passwords (7)POSSIBLE PROBLEMS (8)IntroductionThe Linx 6800 Demonstrator is a Microsoft Windows® based application that runs on a PC or Laptop and accurately simulates the 6800 Printer User Interface allowing the user to navigate and perform a majority of the functions that can be achieved on the real printer.PC SpecificationThe PC or Laptop should be running Microsoft Windows® NT, 2000 or XP Pro. This software will NOT run on Windows 98 or 95.Minimum specification: Pentium 133 with 64M of RAM and 80M of hard disk space. InstallationOperationStart UpOn start up the following screen is displayed:The main view shows the top half of a 6800 keyboard with an additional Enter key placed in the top right hand corner.All keys on the simulated keyboard can be pressed with the mouse and operate in the same way as the corresponding keys on the real printer. The exceptions to this are the Start and Stop keys that do nothing.All other key operations should be performed using the PC keyboard.As with the real printer, all buttons and icons on the display area cannot be ‘pressed’ directly and have to be selected via the navigation keys.Main ScreenAccess to the Demonstrator menu bar is only via the mouse, use of the keyboard will control the menu on the 6800 screen.ViewSelecting the View menu provides the following functions:Double Size: Doubles the size of the view of the 6800 display. This provides a better view of the 6800 User Interface. The option can be toggled on or off:The Hot keys (and other keys) do not change size but are repositioned to correspond to the position of the icons on the re-sized display.Screenshot: Copies the current view of the 6800 display into a .bmp file. The user is asked to specify the name of the file. This image can then be used in documents or presentations as required.Settings: Allows the user to modify/view the name of the store file. This normally defaults to the file in the same directory as the Demonstrator executable.Exit: Exits the Demonstrator. This can also be achieved by pressing the button.TestsSelecting the Tests menu provides the following functions:Start error test/Stop error test: Starts and Stops the random error generator. Random errors are displayed at irregular intervals on the 6800 User Interface. This is used to simulate error conditions on the printer.Error now!: Generates a random error immediately.HelpSelecting the Help menu provides access to the About box:The About box shows the current version of the Demonstrator software along with the version of the 6800 software that to which the user interface corresponds.System MenuClicking on the icon displays the System menu. From here you can Close the application and view the About box.6800 User Interface FunctionalityThis document does not describe the use of the 6800 User Interface and the user should refer to the 6800 Operating Manual for details on printer operation. It should be noted though that the Demonstrator does not simulate printing or jet control and has a reduced set of options available to configure the printer. It is possible to create and save various items such as messages and logos as would be possible in the real printer.Data StoreAny information or data modified in the Demonstrator is saved in the file FULL_STORE.lnv that acts like the non-volatile memory on the printer.PasswordsPasswords are case sensitive on the Demonstrator and the default passwords used in the printer are stored in upper case so it is necessary to have Caps-Lock on when typing in a password.Possible ProblemsOn startup, the Demonstrator claims there are No datasets left in the search.Check the store file is not read-only. If so, make the file read/writeable.Check the store file exists. If not, copy the original file from the installation CD.Check the path to the store file is correct. Check the Settings option under the View menu.The store file may be corrupt. Overwrite the file with the original file from the installation CD.The Demonstrator appears to lose messages or the messages are corrupt.Make sure you shut the application down correctly by using the Exit option or pressing the button.The store file may be corrupt. Overwrite the file with the original file from the installation CD. Certain options in menus appear to have no or limited data in them.As the Demonstrator only simulates certain aspects of the printer operation some menu items will appear to have invalid data. This is likely to happen with data associated with printing or jet control functions.。

伟迪捷Linx系列6800喷码机操作规程
一、开机过程
1．插上电源接头
2．检查喷码机的开关是否在“1”外；若不在，按到“1”处。

（一般关机时不动此处）3．按住喷码机前端的延时开关3秒以上，当看到电源指示灯亮时，松开
4．等到欢迎屏示，若上有警言，按“接受”键取消
5．按热键“1”进入主窗口
6．按“启动”键，启动喷码机，至喷印指示灯亮，进行喷印
二、选择喷印信息
1．在主窗口按热键“2”
2．用“↑”“↓”键选择信息的名称
3．按“接受”键
4．按提示选择是否喷印此信息，若现在喷印按“Y”键
三、修改信息
1．在主窗口按热键“6”
2．按热键“2”选择编辑已存在的资料
3．用“↑”“↓”键选择要修改的信息名称，选择好以后按“Enter”键
4．用“→”“←”键移动光标到需要修改位置，按“Enter”键此处变黄
5．按热键“5”
6．用“退格”键把需要修改的内容删除
7．从键盘处输入修改后的信息
8．按“接受”键
9．按热键“1”保存并退出
10．选择是否喷印此信息，若喷印按“Y”键
日常注意事项
1．保持喷码机干净，尤其是水、油和灰尘。

2．电源电压要稳定，电压范围220±10
3．接地要可靠良好
4．喷头要轻拿轻放，不能碰、撞、夹，避免损坏喷头5．定期清除空气过滤网上的灰尘（一般2个月）6．每2个班，打开喷头盖，清洗喷头盖和喷头
7．喷印机提示添加油墨和溶剂，要及时添加
提示：3.03为添加油墨
3.04为添加溶剂
8．黑色的添加口为油墨添加口
白色为溶剂添加口。

目录一，简介二，安全事项三，喷码机的使用四，设定菜单五，日常维护六，喷码机的组成和工作原理七，错误和警告信息八，故障查找九，定期保养一，简介1，培训的目的●正确地启动与关闭喷码机；●制作与喷印资料；●选择与编辑资料；●学会调整设定菜单，能将资料喷印在产品的正确位置上，并且外形符合要求；●能够执行用户手册中列出的日常维护；●能够查找与维修一些不需要更换零部件的故障。

●能够参考服务手册执行1400小时的维护。

2，LINX喷码机的特点●非接触喷码。

不受其外形，尺寸与质地的限制，甚至是凹，凸，粗糙的表面均可适用。

●因为有多种油墨，可以在多种材料表面进行喷印，包括玻璃，涂片卡片，塑料（聚乙烯，聚丙稀和聚碳酸脂），橡胶，PVC电缆及管道，金属等；●速度快，能配合几乎所有的生产线使用。

二，安全事项1．防火。

●油墨与溶剂是高度易燃的液体；●其储存温度为5-30度；●使用温度为5-45度；●不要在喷码机附近吸烟和燃烧明火；●只能使用CO2和干粉灭火器；●泄漏的油墨要尽快用抹布擦拭干净；●测试喷印时将废液瓶接地。

2．防毒。

●足够的通风；●所有的盖子的安装到位并且连接牢固；●如有泄漏，请立即清除；●将油墨和溶剂保存在原装溶剂中；●正确处理使用后的油墨或溶剂（瓶）；●注意用户手册中有安全标志的相关信息；●处理油墨/溶剂时，请戴上手套或擦上手霜。

●急救：眼睛接触—请用清水冲洗15分钟，并马上接受治疗；皮肤接触—请脱去弄污的衣服，用肥皂和水清洗接触过的部位；呼吸系统接触—请马上将人送到空气清新的地方；如停止了呼吸，请马上做人工呼吸，并立即接受治疗；消化系统—请马上接受治疗。

3．防止电气损坏。

●只有受过培训的人才可使用喷码机；●所有的盖子都要安装到位并连接牢固；●电路板上存在致命的电压，不要用手摸它；●喷头中的高压偏转板；●如有配戴的首饰，不要将他们接触到电路板。

●静电防护，为防止静电在电气元件上的积累，请配戴接地良好的抗静电手腕；用手握住电路板边缘，不要碰到其上的元件。

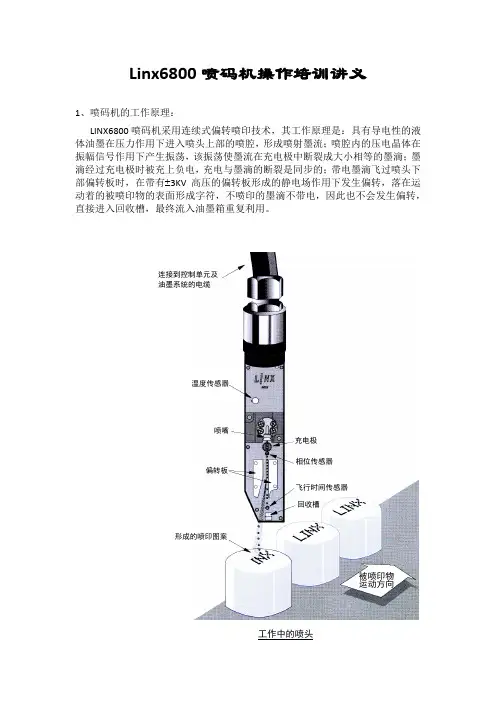

Linx6800喷码机操作培训讲义1、喷码机的工作原理：LINX6800喷码机采用连续式偏转喷印技术，其工作原理是：具有导电性的液体油墨在压力作用下进入喷头上部的喷腔，形成喷射墨流；喷腔内的压电晶体在振幅信号作用下产生振荡，该振荡使墨流在充电极中断裂成大小相等的墨滴；墨滴经过充电极时被充上负电，充电与墨滴的断裂是同步的；带电墨滴飞过喷头下部偏转板时，在带有 3KV 高压的偏转板形成的静电场作用下发生偏转，落在运动着的被喷印物的表面形成字符，不喷印的墨滴不带电，因此也不会发生偏转，直接进入回收槽，最终流入油墨箱重复利用。

连接到控制单元及油墨系统的电缆温度传感器喷嘴偏转板充电极 相位传感器飞行时间传感器 回收槽形成的喷印图案被喷印物运动方向2、喷码机的主要组成部件及作用；喷头组件、油墨系统、电源供应器、电子组件及软件、辅助装置一条资料可以由一个或多个段组成。

如：文本段、图案、连续数、时间和日期、序列文本、条码及外来段。

3、操作程序3.1 接通电源，旋转喷码机背部的旋转或电源开关，直到将其按下为止；3.2 喷码机完成启动过程后，进入欢迎显示屏，选择进入主窗口；3.3 在主窗口中运用“资料编辑”程序“选择一条资料”编辑已存在的资料或创建新资料；3.4 在此我们选择编辑已存在的资料，显示屏上出现选择要编辑的资料对话框，此时通过上下键选择需要的资料（此时被选的资料名会亮显），按“回车”键选择该资料。

接着资料编辑器会打开，同时在资料显示区会显示所选资料的内容。

3.5 用方向键把光标移动到要编辑或更改的段，按下“回车”键选择（亮显）该段。

再按下“菜单选择”键，用方向键打开菜单栏“段”的下拉菜单选定“编辑段”。

显示区域此时会弹出对话框，再此对话框内输入相应内容，输入完毕后按下“接受”键。

打开菜单栏“资料”下拉菜单选择“另存为”同时会弹出对话框输入新的文件名，按下“接受”键即可3.6 资料编辑好后，按下“启动”键或打开菜单栏“资料”下拉菜单选择“喷印”程序或快捷键“ctrl”+“p”即可对本文件进行喷印。
