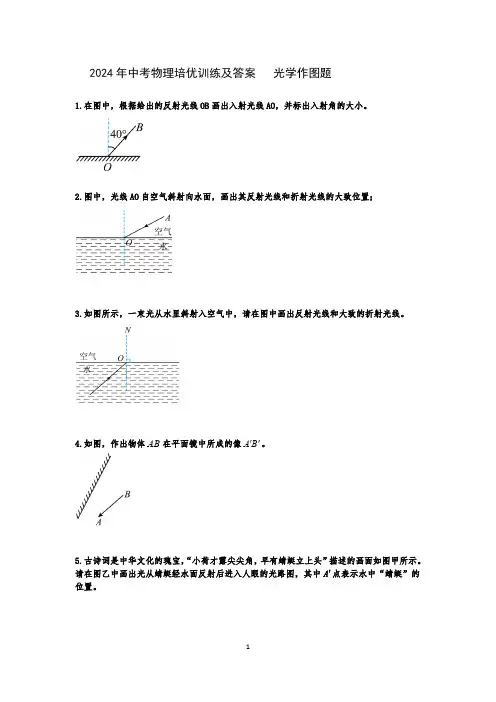

2024年中考物理专题训练——光学作图
1．根据平面镜成像的特点，在图中画出物体AB在平面镜中所成的像A′B′。
2．如图，一束光从空气斜射入水中，请画出折射光线和反射光线。
3．根据平面镜成像的规律，画出物体AB在平面镜中所成的像
4．如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势；画出她的脚上B点的光线经平面镜后进入人眼A点的光路图。
5．如图所示，点光源S在平面镜前，经平面镜生成一个像，且点光源S发出的一条光线经平面镜反射后的反射光线经过A点，试在图中画出像的位置。
6．在图中画出通过透镜的入射光线或者折射光线。
7．如图所示，MM′为平面镜，NO为法线，一束光线OA与镜面夹角成30°射出平面镜，请在图中作出反射光线OA的入射光线BO，并标出入射角的度数。
8．在图中把太阳光反射到井里并能垂直照亮井底，做出平面镜并补全光路。
9．如图，请根据平面镜成像的特点画出物体AB所成的像。
10．根据平面镜成像的特点，在图中画出物体AB在平面镜MNMN中所成的像。
11．在图中画出入射光线AO的反射光线，并标出反射角和入射角的度数。
12．如图所示，根据平面镜成像特点，作出物体AB在平面镜中的像。
13．利用一块平面镜使图中的一束光竖直射入井中，画出光路图并求出反射角的大小。
14．在图甲中的光屏M上画出蜡烛AB经小孔所成的像A'B'。
15．如图，在A点看到水中物体S的像在S'，画出一条在A点看到物体像S'的光路图。
16．完成图中两条光线经过凸透镜后的传播路径。
17．如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线、折射光线。
18．如图所示，平面镜前A点处有一个点光源，B是人眼的位置，请画出人眼看到A处点光源的像的光路图。
参考答案：
1．
【详解】平面镜成像中，像与物关于平面镜对称，用虚线分别过A、B点做平面镜的垂线，再用刻度尺量取AB两点分别到平面镜的距离，根据像距等于物距，取得A的像点A′、B的像点B′，用虚像连接A′B′，在A端打上箭头，即得像A′B′，如图所示：
2．
【详解】光反射时，反射光线和入射光线在法线两侧、反射角等于入射角；光从空气斜射向水中时，折射光线和入射光线在法线两侧，折射角小于入射角，故作图如下：
3．
【详解】先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，并做垂足，如图所示
4．
【详解】作出点B在平面镜中的像，即B关于平面镜的对称点B′，连接AB′，与镜面的交点即为入射点O，连接BO为入射光线，OA为反射光线。如图所示：
。
5．
【详解】根据平面镜成像特点，先作S关于平面镜对称点，即为S的像点Sˊ，连接SˊA，与镜面交为O点，为入射点，连接SO为入射光线，OA为反射光线，如图所示： 6．
【详解】左图中是凹透镜三条特殊光线，根据平行主光轴的，是延长线过焦点的光折射的，过光心的方向不变；右图中是凸透镜三条特殊光线，根据平行主光轴的，折射后过焦点，从焦点发出的光折射后平行主光轴，过光心的方向不变，如图所示：
7．
【详解】由图示知，反射光线OA与法线NO的夹角，即反射角为60度，在光的反射现象中，反射角等于入射角，则入射角为60°，据此作出入射光线，作图如下：
8．
【详解】过入射点作竖直向下的反射光线，因为入射光线和反射光线的夹角为入射角和反射角之和，而反射角等于入射角，所以作入射光线和反射光线夹角的平分线即为法线，再过反射点垂直法线画出平面镜，如图所示：
9．
【详解】根据平面镜成像特点，像与物关于镜面对称，分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。如图：
10．
【详解】平面镜成像时像与物关于平面镜对称，所以先作出端点A、B关于平面镜的对称点'A、'B，用虚线连接'A、'B，即为物ABAB在平面镜中所成的像，如图所示：
11．
【详解】首先做出法线垂直于界面，入射光线与镜面的夹角是30°，入射角为入射光线与法线的夹角，所以入射角为
90°-30°=60°
根据光的反射规律可知，反射角等于入射角做出反射光线，反射角也为60°，如下图所示：
12．
【详解】根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：
13．
【详解】由于反射光线竖直射入井内，过入射点O竖直向下做出反射光线OB，然后根据反射角等于入射角，作AOB的角平分线即为法线ON,再过入射点垂直于法线作出平面镜的位置。由图知：反射光线和入射光线的夹角大小为
2090110AOB
则反射角大小为
111105522BONAOB
如图所示：
14．
【详解】光在同种均匀介质中光是沿直线传播的，过A点和小孔O画出一条光线交光屏于A，再过B点和小孔O画出一条光线交光屏于B，即AB的像为AB。如下图所示：
15．
【详解】S的光由水进入空气后进入人眼，人眼逆着折射光线看到S的像点，连接AS′交水面于点O，连接SO画出入射光线，连接OA画出折射光线，如图所示：
16．
【详解】平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜后传播方向不改变。如图所示
17．
【详解】根据平面镜成像的规律，像与物体关于平面镜对称，作出点光源S的对称点S′。由于反射光线的反向延长线要过像点S′，连接PS′，其与水面的交点就是入射点O，OP为反射光线，连接OS、OQ，并打上箭头，分别得到入射光线、折射光线，如图所示：
18．
【详解】作A点关于平面镜的对称点，即像点A′，然后连接像点A′、眼睛，与镜面的交点为入射点O，入射光线为AO；连接入射点O、眼睛B可得反射光线OB；如图所示
