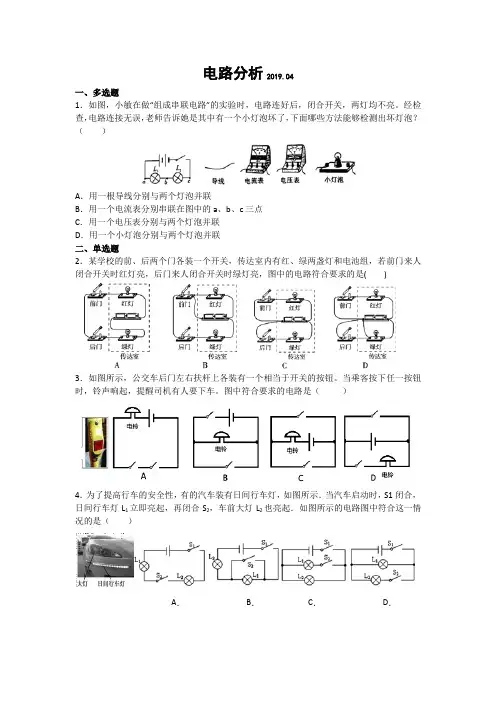

电路分析2019.04
一、多选题
1．如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮。经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（ ）
A．用一根导线分别与两个灯泡并联
B．用一个电流表分别串联在图中的a、b、c三点
C．用一个电压表分别与两个灯泡并联
D．用一个小灯泡分别与两个灯泡并联
二、单选题
2．某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图中的电路符合要求的是( )
3．如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮。当乘客按下任一按钮时，铃声响起，提醒司机有人要下车。图中符合要求的电路是（ ） 4．为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起．如图所示的电路图中符合这一情况的是（ ）
A． B． C． D．
5．为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯．下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的Sl、S2及C图中的S1为单刀双掷开关）（ ）
A B C D
6．楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（ ）
2019上海中考二轮总复习专题01动态电路分析
【基础知识讲解】
一、动态电路中电流表与电压表示数的变化情况主要由以下三个方面引起：1.滑动变阻器的滑片P的位置变化引起；2.电键的断开或闭合引起；
3.电路出现的故障（短路和断路）引起。
二、分析动态电路用到的知识：1.欧姆定律；2.串联电路和并联电路的电流、电压及电阻的关系；
3.滑动变阻器知识；4.电流表、电压表的使用；5.短路与断路知识。
三、解答此类题目需注意：1.判断电路连接方式，即串联电路还是并联电路；
2.明确电流表与电压表测量的是哪一段电路的电流或两端的电压；
3.电源电压可以认为是不变的。
4.并联电路电压表的示数是不变的，各支路中的电流互不影响。
四、滑动变阻器的滑片P的位置的变化引起电路中电流与电压的变化
【例题1】如图1所示是典型的伏安法测电阻的实验电路图，当滑片P向左移动时，电流表A的示数将，电压表V的示数将。（均选填“变小”、“不变”或“变大”），
【答案】变大；变大。【解析】在串联电路中，当变阻器滑片P向左移动时，连入电路的电阻R2变小，电路的总电阻R＝R1＋R2也变小，根据欧姆定律I＝U/R可知：电源电压U与R1不变，故电流变大，R1两端的电压U1＝IR1也变大。
【例题2】在图2所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，
电流表A的示数将，电压表V2的示数将，电压表V1与电流表A示数的比值将，
电压表V与电压表V1示数的差值跟电压表V2示数的比值。（均选填“变小”、“不变”或“变大”）
【答案】变大；变小；不变；不变。【解析】这道题的关键是搞清楚：电压表V1与电流表A示数的比值就是电阻R1的大小，是不变的，而电
压表V与电压表V1示数的差值就是R2两端的电压，即电压表V2的示数，故该比值为不变。
【例题3】在图3所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，变
大的是A．电压表V示数B．电压表V示数与电流表A1示数的比值C．电流表A示数D．电流表A1示数与电流表A示数的比值
动态电路专题训练
1.如图所示的四幅电路图中，在滑动变阻器的滑片P从a端滑到b端的过程中，灯从亮变暗且电压表示数从小变大的是（ ）
2.如图甲，电源电压为 且保持不变，小灯泡上标有“ ”的字样，图乙是通过小灯泡的电流与它两端的电压关系的图象，下列说法正确的是
A. 当小灯泡正常发光时，其灯丝的电阻约为
B. 当小灯泡正常发光时，电路消耗的总电功率
C. 当小灯泡两端电压为2V时，通电2min 小灯泡消耗电能90J
D. 根据图乙可以判断，当电压逐渐增大时，小灯泡灯丝的电阻将变大
3.小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（ ）
A. 电源电压为4.5V B. 小灯泡的额定功率为1.5W
C. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W
4. 如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法中正确的是（ ）
A. 电压表V1示数和电流表A示数的比值变小B. 电压表V2示数和电流表A示数的比值变小
C. 电压表V1示数变化量和电流表A示数变化量的比值变大
D. 电压表V2示数变化量和电流表A示数变化量的比值变大。
5.如图所示电路中，在左右移动滑动变阻器滑片的过程中，下列判断错误的是（ ）
A．电流表示数保持不变
B．电压表V1示数与电流表A示数比值保持不变
C．电压表V1示数与电压表V2示数之和保持不变
D．定值电阻R1消耗的功率保持不变
6.如图所示，一个标有“6V，3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压U恒为6V的电路中，设灯泡电阻不变，则下列判断不正确的是（ ）
专题11 动态电路的定性分析
1．（2019•武汉一模）为响应国家严禁在公共场所吸烟的号召，青青设计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大。当R接收到的激光光照强度因烟雾而发生改变，使电路中电流小于或等于0.1A时，烟雾报警器报警。S闭合后，当电流从0.1A变化至0.3A时，光敏电阻R消耗的电功率从1W变为1.8W．关于此变化过程，下列说法正确的是（ ）
A．烟雾浓度逐渐减小，电压表示数变大 B．电源电压为10V，R0的阻值为20Ω
C．当电压表示数为6V时，烟雾报警器报警 D．R0消耗的电功率变化了1.6W
2．（2019•孝感）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（ ）
A．断开S1和S3，闭合S2时，R1和R2并联 B．断开S1和S3，闭合S2时，电压表测量电源电压
C．断开S2，闭合S1时S3，R1和R2串联 D．断开S1，闭合S2时S3，R2被短路
3．（2019•黄石）如图所示电路，电源电压保持不变，R1＝5Ω，滑动变阻器R2的最大阻值为15Ω．闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是（ ）
A．电流表A的示数变小 B．电压表V的示数增大
C．滑片可在R2上任意移动 D．若滑片移到b端时，R1与R2的电功率之比为3：1
4．（2019•东莞市一模）在图所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时，在下列①～④项中，不变的（ ）
①电流表A1的示数 ②电流表A2的示数
③电流表A2示数与电流表A1示数的比值 ④电压表V示数与电流表A1示数的比值。
A．只有① B．只有①②③ C．只有①④ D．只有①③④
