2019上海中考二轮总复习专题01动态电路分析
【基础知识讲解】
一、动态电路中电流表与电压表示数的变化情况主要由以下三个方面引起：1.滑动变阻器的滑片P的位置变化引起；2.电键的断开或闭合引起；
3.电路出现的故障（短路和断路）引起。
二、分析动态电路用到的知识：1.欧姆定律；2.串联电路和并联电路的电流、电压及电阻的关系；
3.滑动变阻器知识；4.电流表、电压表的使用；5.短路与断路知识。
三、解答此类题目需注意：1.判断电路连接方式，即串联电路还是并联电路；
2.明确电流表与电压表测量的是哪一段电路的电流或两端的电压；
3.电源电压可以认为是不变的。
4.并联电路电压表的示数是不变的，各支路中的电流互不影响。
四、滑动变阻器的滑片P的位置的变化引起电路中电流与电压的变化
【例题1】如图1所示是典型的伏安法测电阻的实验电路图，当滑片P向左移动时，电流表A的示数将，电压表V的示数将。（均选填“变小”、“不变”或“变大”），
【答案】变大；变大。【解析】在串联电路中，当变阻器滑片P向左移动时，连入电路的电阻R2变小，电路的总电阻R＝R1＋R2也变小，根据欧姆定律I＝U/R可知：电源电压U与R1不变，故电流变大，R1两端的电压U1＝IR1也变大。
【例题2】在图2所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向左移动时，
电流表A的示数将，电压表V2的示数将，电压表V1与电流表A示数的比值将，
电压表V与电压表V1示数的差值跟电压表V2示数的比值。（均选填“变小”、“不变”或“变大”）
【答案】变大；变小；不变；不变。【解析】这道题的关键是搞清楚：电压表V1与电流表A示数的比值就是电阻R1的大小，是不变的，而电
压表V与电压表V1示数的差值就是R2两端的电压，即电压表V2的示数，故该比值为不变。
【例题3】在图3所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时，变
大的是A．电压表V示数B．电压表V示数与电流表A1示数的比值C．电流表A示数D．电流表A1示数与电流表A示数的比值
动态电路专题训练
1.如图所示的四幅电路图中，在滑动变阻器的滑片P从a端滑到b端的过程中，灯从亮变暗且电压表示数从小变大的是（ ）
2.如图甲，电源电压为 且保持不变，小灯泡上标有“ ”的字样，图乙是通过小灯泡的电流与它两端的电压关系的图象，下列说法正确的是
A. 当小灯泡正常发光时，其灯丝的电阻约为
B. 当小灯泡正常发光时，电路消耗的总电功率
C. 当小灯泡两端电压为2V时，通电2min 小灯泡消耗电能90J
D. 根据图乙可以判断，当电压逐渐增大时，小灯泡灯丝的电阻将变大
3.小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（ ）
A. 电源电压为4.5V B. 小灯泡的额定功率为1.5W
C. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W
4. 如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法中正确的是（ ）
A. 电压表V1示数和电流表A示数的比值变小B. 电压表V2示数和电流表A示数的比值变小
C. 电压表V1示数变化量和电流表A示数变化量的比值变大
D. 电压表V2示数变化量和电流表A示数变化量的比值变大。
5.如图所示电路中，在左右移动滑动变阻器滑片的过程中，下列判断错误的是（ ）
A．电流表示数保持不变
B．电压表V1示数与电流表A示数比值保持不变
C．电压表V1示数与电压表V2示数之和保持不变
D．定值电阻R1消耗的功率保持不变
6.如图所示，一个标有“6V，3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压U恒为6V的电路中，设灯泡电阻不变，则下列判断不正确的是（ ）

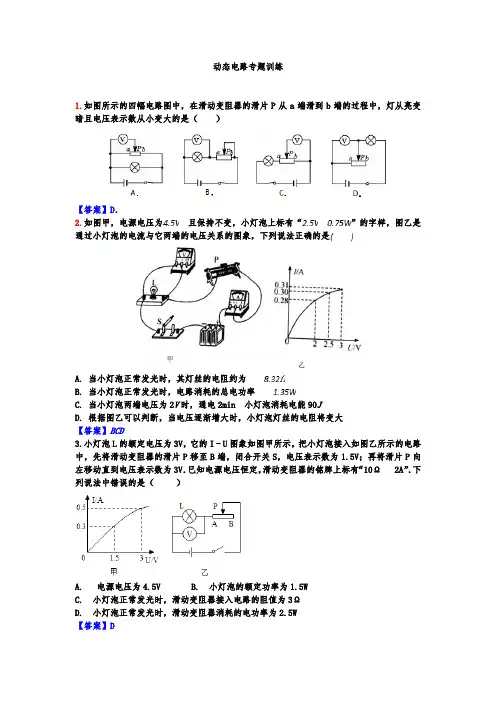

动态电路专题训练
1.如图所示的四幅电路图中，在滑动变阻器的滑片P从a端滑到b端的过程中，灯从亮变暗且电压表示数从小变大的是（ ）
【答案】D．
2.如图甲，电源电压为 且保持不变，小灯泡上标有“ ”的字样，图乙是通过小灯泡的电流与它两端的电压关系的图象，下列说法正确的是
A. 当小灯泡正常发光时，其灯丝的电阻约为
B. 当小灯泡正常发光时，电路消耗的总电功率
C. 当小灯泡两端电压为2V时，通电2min 小灯泡消耗电能90J
D. 根据图乙可以判断，当电压逐渐增大时，小灯泡灯丝的电阻将变大
【答案】BCD
3.小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（ ）
A. 电源电压为4.5V B. 小灯泡的额定功率为1.5W
C. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W
【答案】D 4. 如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法中正确的是（ ）
A. 电压表V1示数和电流表A示数的比值变小B. 电压表V2示数和电流表A示数的比值变小
C. 电压表V1示数变化量和电流表A示数变化量的比值变大
D. 电压表V2示数变化量和电流表A示数变化量的比值变大。
【答案】D
5.如图所示电路中，在左右移动滑动变阻器滑片的过程中，下列判断错误的是（ ）
A．电流表示数保持不变
B．电压表V1示数与电流表A示数比值保持不变
C．电压表V1示数与电压表V2示数之和保持不变
D．定值电阻R1消耗的功率保持不变
【答案】B。
6.如图所示，一个标有“6V，3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压U恒为6V的电路中，设灯泡电阻不变，则下列判断不正确的是（ ）

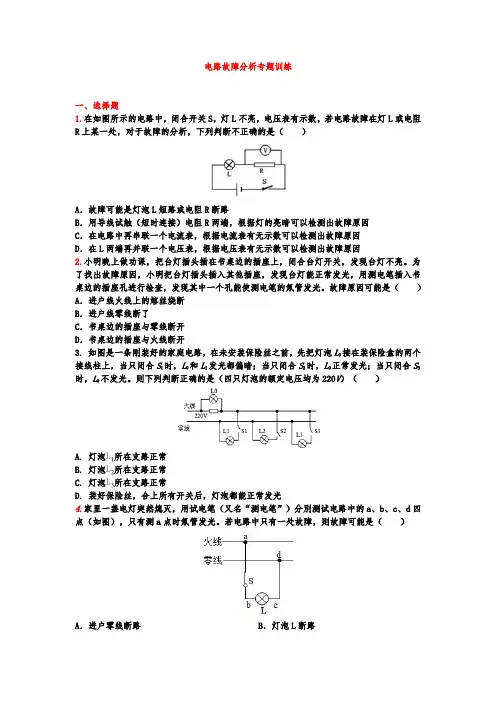

电路故障分析专题训练
一、选择题
1.在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数，若电路故障在灯L或电阻R上某一处，对于故障的分析，下列判断不正确的是（ ）
A．故障可能是灯泡L短路或电阻R断路
B．用导线试触（短时连接）电阻R两端，根据灯的亮暗可以检测出故障原因
C．在电路中再串联一个电流表，根据电流表有无示数可以检测出故障原因
D．在L两端再并联一个电压表，根据电压表有无示数可以检测出故障原因
2.小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（ ）
A．进户线火线上的熔丝烧断
B．进户线零线断了
C．书桌边的插座与零线断开
D．书桌边的插座与火线断开
3. 如图是一条刚装好的家庭电路，在未安装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光。则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A. 灯泡所在支路正常
B. 灯泡所在支路正常
C. 灯泡所在支路正常
D. 装好保险丝，合上所有开关后，灯泡都能正常发光
4.家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分別测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（ ）
A．进户零线断路 B．灯泡L断路 C．开关S接触不良 D．导线ad断路
5.在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数，若电路故障在灯L或电阻R上某一处，对于故障的分析，下列判断不正确的是（ ）
A．故障可能是灯泡L短路或电阻R断路
B．用导线试触（短时连接）电阻R两端，根据灯的亮暗可以检测出故障原因
