关于纤维转盘滤池与V型滤池的比较

根据要求，对鹤壁市鹤山区污水处理厂项目（设计水量25000m3/d）深度处理过滤单元就V型滤池与纤维转盘滤池分别就工艺设计、占地面积、运行费用、建设运行管理五个方面进行比较，具体比较见下表：

表一： V型滤池与维转盘滤池比较

V型滤池 纤维转盘滤池

一 工艺

1.1 滤速 设计规模时滤速6.51m/h，强制滤速8.14m/h 设计规模时滤速8.27m/h

1.2 水头损失 滤池内部2-2.5m 滤池内部0.3m

1.3 处理出水水质 SS≤10mg/l SS≤10mg/l

1.4 运行方式 反冲洗与过滤间隔进行 连续运行

二 投资

1.1 过滤设备 共5格 共1格

1.2 附属设备投资 提升泵：3台，2用1备，Q=600m3/h H=10m，N=37KW

真空加氯机：2套，1用1备，Q=0-10kg/h，P≥0.45Mpa

反清洗泵：3台，2用1备Q=350m3/h,H=12m,N=25KW

反冲洗风机：2台，1用1备，Q=35m3/min，H=5m，N=55KW

废水泵：2台，1用1备，Q=50m3/h,H=15m,N=5KW

废水搅拌器：2台，MS320,叶轮直径320mm，N=3Kw 反冲洗泵：2台，Q=50m3/h H=7m，N=2.2KW

2.1 滤池土建 5格，单格面积32m2，深4.5m 面积10.2×4.6m×4.7m 2.2 附属设备土建 提升泵房及加氯间：地上尺寸12×8m×5m；地下尺寸5×8m×5m；

反洗泵房及鼓风机房及清水池：地上尺寸14×8m×5m；地下尺寸10×8m×5m；

废水池：10×10m×5m 反冲洗泵廊道： 6.8×1.3m×1m，

此部分未考虑土地征地成本、电扩容成本、设备档次全国产化因素带来的投资

三 占地面积

1.1 滤池占地 5格，单格面积32m2 160m2 面积10.2×4.6m 50.14 m2

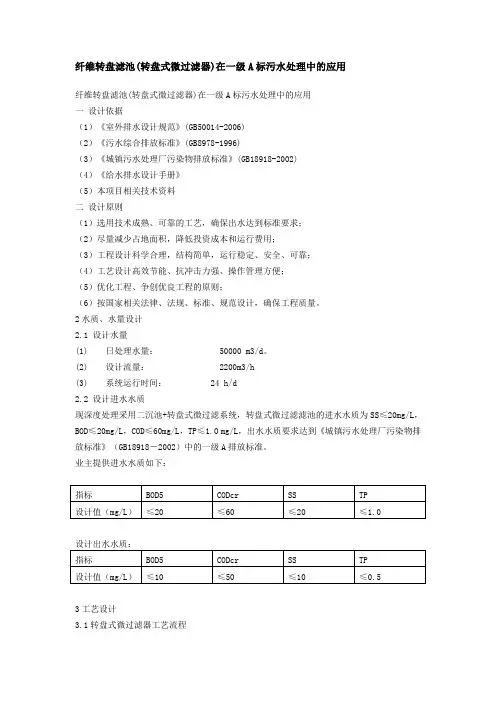

纤维转盘滤池(转盘式微过滤器)在一级A标污水处理中的应用

纤维转盘滤池(转盘式微过滤器)在一级A标污水处理中的应用

一 设计依据

（1）《室外排水设计规范》(GB50014-2006)

（2）《污水综合排放标准》(GB8978-1996)

（3）《城镇污水处理厂污染物排放标准》(GB18918-2002)

（4）《给水排水设计手册》

（5）本项目相关技术资料

二 设计原则

（1）选用技术成熟、可靠的工艺，确保出水达到标准要求；

（2）尽量减少占地面积，降低投资成本和运行费用；

（3）工程设计科学合理，结构简单，运行稳定、安全、可靠；

（4）工艺设计高效节能、抗冲击力强、操作管理方便；

（5）优化工程、争创优良工程的原则；

（6）按国家相关法律、法规、标准、规范设计，确保工程质量。

2水质、水量设计

2.1 设计水量

(1) 日处理水量： 50000 m3/d。

(2) 设计流量： 2200m3/h

(3) 系统运行时间： 24 h/d

2.2 设计进水水质

现深度处理采用二沉池+转盘式微过滤系统，转盘式微过滤滤池的进水水质为SS≤20mg/L，BOD≤20mg/L，COD≤60mg/L，TP≤1.0 mg/L，出水水质要求达到《城镇污水处理厂污染物排放标准》（GB18918－2002）中的一级A排放标准。

业主提供进水水质如下：

指标 BOD5 CODcr SS TP

设计值（mg/L） ≤20 ≤60 ≤20 ≤1.0

设计出水水质：

指标 BOD5 CODcr SS TP

设计值（mg/L） ≤10 ≤50 ≤10 ≤0.5

3工艺设计

3.1转盘式微过滤器工艺流程

3.2 工艺说明

污水处理厂前级处理后出水再进入二沉池，然后再流入转盘式微过滤系统进行深度处理。污水通过转盘式微过滤器的中心转鼓重力自流到过滤段，在过滤期间，固体悬浮物被过滤器滤布截留。截留的固体污染物将会阻碍进水，当转鼓中的水位上升到一定值时，将会触发液位传感器，启动转鼓转动，同时反冲洗系统开始工作（正常情况下，过滤器是静止的），高压水冲下的固体物将收集到固体收集槽中，排入前处理工序段。

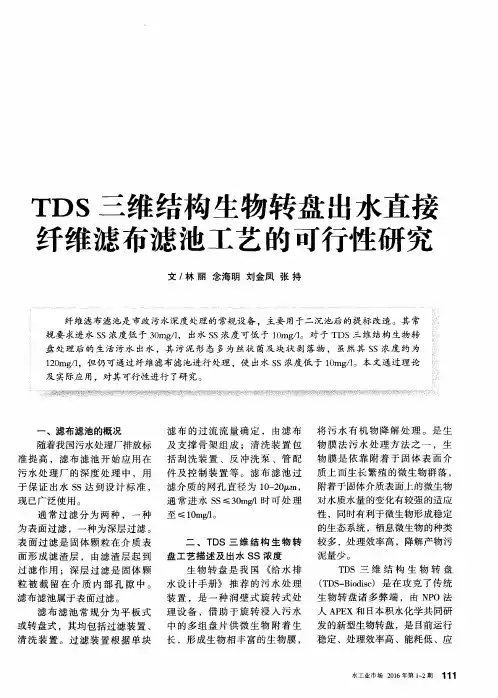

ＴＤ　Ｓ三维结构生物转盘出水直接　纤维滤布滤池工艺的可行性研究　文／林丽念海明刘金凤张持　纤维滤布滤池是市政污水深度处理的常规设备，主要用于二沉池后的提标改造。其常　规要求进水ｓｓ浓度低于３０ｍｇ／１，出水ｓｓ浓度可低于１０ｍｇ／１。对于ＴＤＳ三维结构生物转　盘处理后的生活污水出水，其污泥形态多为丝状菌及块状剥落物，虽然其ｓｓ浓度约为　１２０ｍｇ／１，但仍可通过纤维滤布滤池进行处理，使出水ｓｓ浓度低于１０ｍｇ／１。本文通过理论　及实际应用，对其可行性进行了研究。　一、滤布滤池的概况　随着我国污水处理厂排放标　准提高，滤布滤池开始应用在　污水处理厂的深度处理中，用　于保证出水ＳＳ达到设计标准，　现已广泛使用。　通常过滤分为两种，一种　为表面过滤，一种为深层过滤。　表面过滤是固体颗粒在介质表　面形成滤渣层，由滤渣层起到　过滤作用；深层过滤是固体颗　粒被截留在介质内部孑Ｌ隙中。　滤布滤池属于表面过滤。　滤布滤池常规分为平板式　或转盘式，其均包括过滤装置、　清洗装置。过滤装置根据单块　滤布的过流流量确定，由滤布　及支撑骨架组成；清洗装置包　括刮洗装置、反冲洗泵、管配　件及控制装置等。滤布滤池过　滤介质的网孔直径为１０～２０／ｘｍ，　通常进水ＳＳ≤３０ｍｇ［１时可处理　至≤１０ｍｇ／１。　二、ＴＤＳ三维结构生物转　盘工艺描述及出水ＳＳ浓度　生物转盘是我国《给水排　水设计手册》推荐的污水处理　装置，是一种润壁式旋转式处　理设备，借助于旋转浸入污水　中的多组盘片供微生物附着生　长，形成生物相丰富的生物膜，　将污水有机物降解处理。是生　物膜法污水处理方法之一，生　物膜是依靠附着于固体表面介　质上而生长繁殖的微生物群落，　附着于固体介质表面上的微生物　对水质水量的变化有较强的适应　性，同时有利于微生物形成稳定　的生态系统，栖息微生物的种类　较多，处理效率高，降解产物污　泥量少。　ＴＤＳ三维结构生物转盘　（ＴＤＳ—Ｂｉｏｄｉｓｃ）是在攻克了传统　生物转盘诸多弊端，由ＮＰＯ法　人ＡＰＥＸ和日本积水化学共同研　发的新型生物转盘，是目前运行　稳定、处理效率高、能耗低、应　

滤布滤池设备安装验收标准

1.1、滤布的安装

保 证 项 目

1.1.1 商检证书或质量保证书齐全。

1.1.2 各种部件规格、结构形式和加工材料符合要求。

基 本 项 目

1.1.3 六方中心轴系统：密封盘安装竖直，中心轴水平且与密封盘垂直，水平度≤0.3mm/m。

1.1.4 滤盘组：每个盘上六块小盘连接平整，平整度≤3mm。

1.1.5 驱动装置：减速机安装牢固、运行平稳、链条松紧适宜，两链轮在同一平面内，误差要求≤2mm。

1.1.6 反抽吸装置：吸口与滤盘贴合好（间距≤5mm），软管与滤盘无摩擦、连接不漏水。

1.1.7支撑装置：安装牢固，高低一致，焊缝平整。水平度要求≤0.8mm/m。

1.1.8 进、出水堰板：安装牢固，两端高度水平一致，标高符合工艺要求，误差±5mm。

1.2泵的安装

保 证 项 目

1.2.1 商检证书或质量保证书齐全。

1.2.2 各种部件规格、结构形式和加工材料符合要求。

基 本 项 目

1.2.3 泵座（耦合器）水平且稳固无松动。（检查4点）

1.2.4 导杆安装牢固、直顺、泵体升降时无卡滞、跳动现象。（观察3点）

1.2.5 电控箱安装整齐、准确且方便操作。（观察1点）

1.2.6 允许偏差见表1.2.1

表1.2.1

序 号 检查项目 允许偏差（mm） 检验频率 检验方法

1 导杆垂直度（双方向） L/1000且全长≤3 2点/根 线坠、钢板尺检查

2 泵座平面位置 ±5 1点/座 钢卷尺检查

3 泵座高程 +20, –10 2点/座 水准仪检查

注：① 本节依据《城市污水处理厂工程质量验收规范》（GB50334-2002）第11.4节。

1.3不锈钢管道

1.3.1水压、气压、严密性和真空试验必须符合设计和规范的规定。

1.3.2钢管及支、托吊架安装位置应正确，埋设平整牢固，砂浆饱满，不应突出墙面，与管道接触应紧密，滑动支架应灵活，滑托与滑槽应留有3～5 mm 的间隙，并留有一定的偏移量。
