兆欧表绝缘电阻测试

应用Fluke 1587兆欧表进行绝缘测试

一、概述 交流传动系统调试时，必须对变频器和电动机的主回路和控制

回路分别进行绝缘测试，从而保证系统的安全运行。Fluke1587多用途绝缘表

（图1-1）不仅对主回路进行快速精确测量，而且还能提供‘电阻档’功能对

控制回路进行绝缘测试。 二、测试绝缘 1）变频器主回路（以VACON NXP 产品为例）绝缘测量应

遵循下列步骤： ● 断开变频器所有与外界的接线，确保被测电路未连接任何

电源。然后将输入L1,L2,L3和输出端U，V，W短接在一起，如图2-1。 ● 将测试探头插入‘＋，－’输入端子,然后将‘－’另一端接到‘接地点’

如图2-2。 ● 选择Fluke1587兆欧表上的’Insulation test’测试功能。 ● 通过

‘Range’按钮选择合适的测试电压（500Vdc）。 ● 将探头与待测电路连接，

仪表会自动检测电路是否通电。如果电路中的电压超过30Vac or dc,测试被自动

禁止。 ● 按住‘Insulation test’测试键，读出表上所显示的阻抗值。读数达到

稳定可能需要几秒钟。阻抗值越高越好,此时读数为550兆欧，可以判断该绝缘

良好。如图2-3。 ● 继续将探头留在测试点上，然后释放‘Insulation test’按钮。被测电路即

开始通过仪表放电，直至结束。 2）变频器控制回路（以VACON NXP 产品

为例）绝缘测量时应该注意的是——-必须用Fluke1587表带的‘电阻档’进行

连续性测试，一般测试值=1兆欧，表示绝缘良好。 3） 电动机绝缘测试时，

应相对于接地线，分别测试U,V,W三相绕组线，一般测量值=5兆欧，表示绝

缘良好。 三、结束语 Fluke-1587绝缘测试多用表在单台紧凑的手持仪表中集

成了数字绝缘测试仪和全功能的数字多用表，为交流传动系统调试，故障检测

如何用兆欧表测量低压电缆绝缘电阻(总1页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 如何用兆欧表测量低压电缆绝缘电阻

电力电缆各缆芯与外皮均有较大的电容。因此，对电力电缆绝缘电阻的测量，应首先断开电缆的电源及负荷，并经充分放电之后方可进行，而且一般应在干燥的气候条件下进行测量，测量的步骤如下。

1、按照电力电缆的额定电压选择合适的兆欧表。500V电缆选用500V兆欧表。

2、测量前对兆欧表进行开路实验和短路试验，确保兆欧表灵敏、准确。

3、分别测量电缆相间绝缘及对地绝缘。测量时将非被测相的所有线芯做好接地，待转动兆欧表的摇柄使转速达到稳定120r/min时，摇表指针指示“∞”的位置，然后将被测电缆芯线与兆欧表的“L”端和“E”端相连，此时，兆欧表的指针可能回零位，但应继续转动摇柄，指针即慢慢随着时间的延长向标尺的“∞”方向偏转，待仪表指针稳定在某一位置时，开始读数，并作记录。

4、取得测量结果后，首先将电缆芯线的连接导线取下，再停止摇动兆欧表手柄，并立即对电缆芯线放电，然后再测量电缆的另一相芯线的绝缘电阻。

5、测量完毕后，对电缆芯线进行充分放电的以防触电。

安全及技术要求：

1、测量时电缆另一端可能有人接触时应派人监护，防止不知情者触电。

2、电缆放电一定要充分，特别是用电压比较高的兆欧表。

3、电缆线芯比较脏或比较潮湿时，为消除表面泄露电流的影响，应把线芯绝缘层接到兆欧表“G”端。

4、绝缘电阻标准1兆欧，潮湿地区大于0.5兆欧。

兆欧表测量绝缘电阻应注意的问题

发表时间：2018-10-01T09:56:50.830Z 来源：《电力设备》2018年第16期 作者： 胡晓军

[导读] 摘要:在电气工程当中，对绝缘电阻的测量是非常必要的。

（广东电网有限责任公司东莞供电局 广东省东莞市 523000）

摘要:在电气工程当中，对绝缘电阻的测量是非常必要的。通过对电气设备的绝缘电阻的测量能够很准确的检查其绝缘的状态，并能够帮助相关人员对其故障、缺陷部分进行及时的更换、修理，而且这种方式非常的简单、方便、易于操作。测量绝缘电阻的方法有很多，比

较常见的就是通过兆欧表来进行测量工作。但是在使用兆欧表进行测量的时候需要比较谨慎小心，有很多值得注意的问题。本文提出了相

关的注意事项以供参考。

关键词:兆欧表；绝缘电阻；注意问题

使用兆欧表测量绝缘电阻是现阶段比较简单快捷的方法，但是相关人员在操作的时候一定要注意到细节的问题。防止测量的绝缘电阻的数据不准确或者是测量的过程中发生问题造成实验结果的失败和兆欧表的损坏等状况。因此，在进行兆欧表测量绝缘电阻之前一定要总

结注意事项，确保实验的顺利进行，及时的发现绝缘电阻存在的故障和问题。

1.兆欧表测量绝缘电阻时应避免兆欧表被反充电

在使用兆欧表进行绝缘电阻的测量的时候由于测量人员的不注意很容易发生兆欧表被反向充电的情况。一旦兆欧表被反向充电，由于兆欧表能够承受的电流比较小，很容易导致兆欧表发生损坏，从而造成测量成本的增加。在使用兆欧表进行绝缘电阻的测量结束后，首先

应该将被测量的绝缘电阻和兆欧表之间的连接断开，然后才能停止摇动摇表手柄，如果不这样做，就会在放电结束之后线圈产生反向电

压，导致兆欧表被反向充电从而损坏。但是在实际的操作过程中，很多时候这样的测量工作都是由一个测量人员完成的，这样就会造成在

测量的过程中很容易忽视细节问题或者及时注意到了细节问题，但是由于测量工作比较繁琐，也会造成处理不及时的情况。因此，为了避

Ｑ！Ｑ　Ｑ：　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　Ｉｎｎｏｖａｔｉｏｎ　Ｈｅｒａｌｄ　

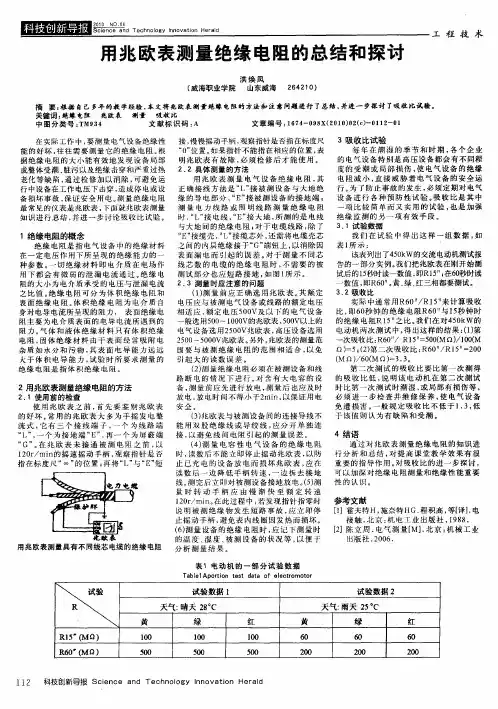

用兆欧表测量绝缘电阻的总结和探讨　

洪焕凤　（威海职业学院　山东威海　２６４２１　０）　工程技术　

摘要：根据自己多年的教学经验，本文将兆欧表测量绝缘电阻的方法和注意问题进行了总结，并进一步探讨了吸收比试验。　

关键词：绝缘电阻　兆欧表　测量　吸收此　中图分类号：ＴＭ９３４　文献标识码：Ａ　文章编号：１６７４一ｏ９８ｘ（２０１ｏ）ｏｚ（ｃ）一０１１２－０１　

在实际工作中，要测量电气设备绝缘性　

能的好坏，往往需要测量它的绝缘电阻。根　

据绝缘电阻的大小能有效地发现设备局部　

或整体受潮、脏污以及绝缘击穿和严重过热　

老化等缺陷，通过检修加以消除，可避免运　

行中设备在工作电压下击穿，造成停电或设　

备损坏事故，保证安全用电。测量绝缘电阻　

最常见的仪表是兆欧表，下面就兆欧表测量　

知识进行总结，并进一步讨论吸收比试验。　

１绝缘电阻的概念　

绝缘电阻是指电气设备中的绝缘材料　

在一定电压作用下所呈现的绝缘能力的一　

种参数。一切绝缘材料即电介质在电场作　

用下都会有微弱的泄漏电流通过。绝缘电　

阻的大小为电介质承受的电压与泄漏电流　

之比值。绝缘电阻可分为体积绝缘电阻和　

表面绝缘电阻。体积绝缘电阻为电介质自　

身对电导电流所呈现的阻力，表面绝缘电　

阻主要为电介质表面的电导电流所遇到的　

阻力。气体和液体绝缘材料只有体积绝缘　

电阻，固体绝缘材料由于表面经常吸附电　

杂质如水分和污物，其表面电导能力远远　

大于体积电导能力，试验时所要求测量的　

绝缘电阻是指体积绝缘电阻。　

２用兆欧表测量绝缘电阻的方法　

２．１使用前的检查　

使用兆欧表之前，首先要鉴别兆欧表　

的好坏。常用的兆欧表大多为手摇发电整　

流式，它有三个接线端子，一个为线路端　

“Ｌ”，一个为接地端“Ｅ”，再一个为屏蔽端　

“Ｇ”。在兆欧表未接通被测电阻之前，以　

１２０ｒ／ｍｉｎ的摇速摇动手柄，观察指针是否
