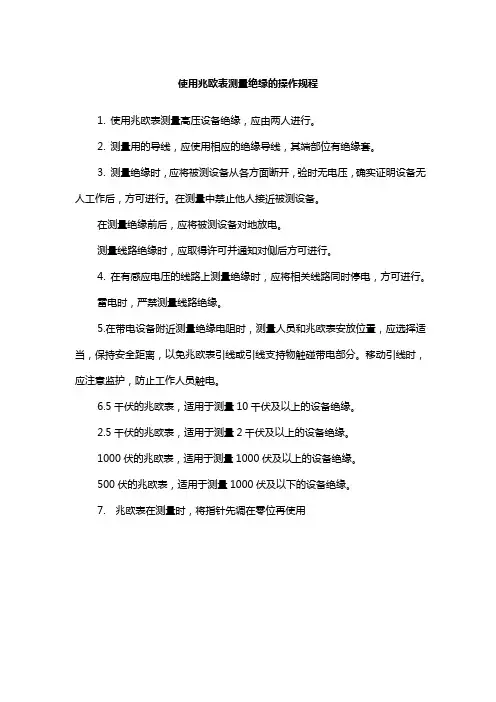

使用兆欧表检查电动机绝缘电阻操作规程

使用兆欧表测量绝缘的操作规程

1. 使用兆欧表测量高压设备绝缘，应由两人进行。

2. 测量用的导线，应使用相应的绝缘导线，其端部位有绝缘套。

3. 测量绝缘时，应将被测设备从各方面断开，验时无电压，确实证明设备无人工作后，方可进行。在测量中禁止他人接近被测设备。

在测量绝缘前后，应将被测设备对地放电。

测量线路绝缘时，应取得许可并通知对侧后方可进行。

4. 在有感应电压的线路上测量绝缘时，应将相关线路同时停电，方可进行。

雷电时，严禁测量线路绝缘。

5.在带电设备附近测量绝缘电阻时，测量人员和兆欧表安放位置，应选择适当，保持安全距离，以免兆欧表引线或引线支持物触碰带电部分。移动引线时，应注意监护，防止工作人员触电。

6.5千伏的兆欧表，适用于测量10千伏及以上的设备绝缘。

2.5千伏的兆欧表，适用于测量2千伏及以上的设备绝缘。

1000伏的兆欧表，适用于测量1000伏及以上的设备绝缘。

500伏的兆欧表，适用于测量1000伏及以下的设备绝缘。

7. 兆欧表在测量时，将指针先调在零位再使用

科技信息　高校理科研究　

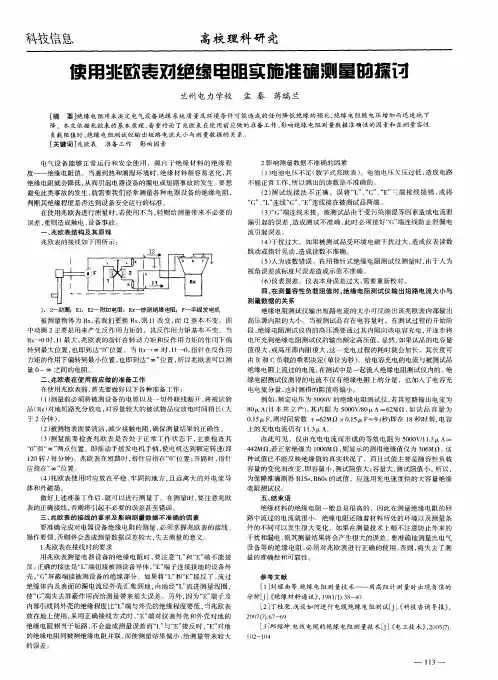

使用兆欧表对绝缘电阻实旋准确测量酌搽讨　

兰州电力学校　孟秦蒋瑞兰　

［摘要］绝缘电阻用来决定电气设备绝缘系统质量及环境条件可能造成的任何降低绝缘的预兆，绝缘电阻随电压增加而迅速地下　降。本文依据兆欧表的基本原理，着重讨论了兆欧表在使用前应做的准备工作、影　向绝缘电阻测量数据准确性的因素和在测量容性　负载阻值时，绝缘电阻测试仪输出短路电流大小与测量数据的关系。　［关键词］兆欧表　准备Ｚ－－作　影响因素　

电气设备能够正常运行和安全使用，源自于绝缘材料的绝缘程　

度——绝缘电阻值。当遇到热和潮湿环境时，绝缘材料很容易老化，其　

绝缘电阻就会降低，从而引起电器设备的漏电或短路事故的发生。要想　避免此类事故的发生，就需要我们经常测量各种电器设备的绝缘电阻，　

判断其绝缘程度是否达到设备安全运行的标准。　

在使用兆欧表进行测量时，若使用不当，轻则给测量带来不必要的　误差，重则造成触电、设备事故。　

一、兆欧表结构及其原理　

兆欧表的接线如下图所示：　

１，２—动囤ｉ　Ｒ１，Ｒ２－－￣电阻＃Ｒｘ—被测绝绦电阻　Ｆ—手摇发电机　

被测量物体为Ｒｘ，若我们更换ＲＸ，则ＩＩ改变，而Ｉ２基本不变。图　中动圈２主要是用来产生反作用力矩的，其反作用力矩基本不变。当　

Ｒｘ—Ｏ时，Ｉ１最大，兆欧表的指针在转动力矩和反作用力矩的作用下偏　

转到最大位置，也即到达“０”位置。当Ｒｘ—Ｏ０时，Ｉ】一Ｏ，指针在反作用　力矩的作用下偏转到最小位置，也即到达“　”位置，所以兆欧表可以测　

量０～Ｏ０之间的电阻。　

二、兆欧表在使用前应做的准备工作　在使用兆欧表前，首先要做好以下各种准备工作：　

（１）测量前必须将被测设备的电源以及一切外联线断开，将被试物　品（Ｒｘ）对地短路充分放电，对容量较大的被试物品应放电时间稍长（大　

于２分钟）。　（２）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。　（３）测量前要检查兆欧表是否处于正常工作状态下，主要检查其　
