标志牌安装施工方案

（A）.标志定位与设置

所有交通标志部应按图纸的要求定位和设置，安装的标志应与交通流方向几乎成直角，在曲线路段，标志的设置角度应由交通流的行近方向来确定。为了消除路侧标志表面产生眩光，标志应向后旋转约15°，以＃避开车前灯光束的直射；门架标志的垂直轴应向后倾成一角度；对于路侧标志，标志板内缘距土路肩边缘不得小于250mm，或根据监理工程师的指示确定。

（B）.基础

标志基础可根据本规范就地浇筑或预制后再埋置。基础位置的确定、开挖以及浇筑混凝土立模和锚固螺栓的设备等，都应经监理工程师批准后方可施工。

（C）.标志支承结构

(1)路侧式标志的装设，应按第13.6条进行。

(2)钢支承结构应根据本规范和《道路交通标志和标线》（GB5768-1999）的规定制作和安装。

(3)管状或空心截面的支承结构，应设有经监理工程师同意的防雨帽。

(4)钻孔、冲孔和车间焊接，应在钢材电镀之前完成。提供的连接件和附件应适合标志安装系统并符合《道路交通标志和标线》（GB5768-1999）附录E的要求。

(5)承包人应把其推荐的安装系统，包括多标志组合装置的详情报送监理工程师审批，安装期间，标志板应适当支撑和加固，其表面应采取防止损坏的保护措施。

(6)标志支撑结构的架设应在基础混凝土强度达到要求，并得到监理工程师的批准后才能进行。门架标志结构整个安装过程应以高空吊车为工具，不允许施工人员在门架的横梁上作业。在横梁安装之前，应先预拱，横梁中间处的预拱度一般为50mm。悬臂标志的预拱度为40mm。

门架和悬臂式标志支撑结构完毕后，应按图纸要求，用高强级反光膜贴在立柱的迎交通流面，做为立面标记。

(6)标志中与铝合金或其他金属接触的所有钢材都应加以保护，以避免发生钢材或铝合金的锈蚀，保护措施应经监理工程师认可。

（D）.标志板制作安装

(1)标志面的制作

a.交通标志的形状、图案和颜色应严格按照《道路交通标志和标线》（GB5768-1999）及图纸的规定执行。所有标志上汉字、汉语拼音字母、英文字。阿拉伯数字应符合《道路交通标志和标线》（GB5768-1999）的规定，不得采用其他字体。

1、标志牌的安装

（A）标志定位与设置所有交通标志部应按图纸的要求定位和设置，安装的标志应与交通流方向几乎成直角，在曲线路段，标志的设置角度应由交通流的行近方向来确定。为了消除路侧标志表面产生眩光，标志应向后旋转约15°，以避开车前灯光束的直射；门架标志的垂直轴应向后倾成一角度；对于路侧标志，标志板内缘距土路肩边缘不得小于250mm，或根据监理工程师的指示确定。

（B）.基础标志基础可根据本规范就地浇筑或预制后再埋置。基础位置的确定、开挖以及浇筑混凝土立模和锚固螺栓的设备等，都应经监理工程师批准后方可施工。

（C）.标志支承结构

(1)管状或空心截面的支承结构，应设有经监理工程师同意的防雨帽。

(2)承包人应把其推荐的安装系统，包括多标志组合装置的详情报送监理工程师审批，安装期间，标志板应适当支撑和加固，其表面应采取防止损坏的保护措施。

(3)标志支撑结构的架设应在基础混凝土强度达到要求，并得到监理工程师的批准后才能进行。门架标志结构整个安装过程应以高空吊车为工具，不允许施工人员在门架的横梁上作业。在横梁安装之前，应先预拱，横梁中间处的预拱度一般为50mm。悬臂标志的预拱度为40mm。门架和悬臂式标志支撑结构完毕后，应按图纸要求，用高强级反光膜贴在立柱的迎交通流面，做为立面标记。

(4)标志中与铝合金或其他金属接触的所有钢材都应加以保护，以避免发生钢材或铝合金的锈蚀，保护措施应经监理工程师认可。

（D）.标志板制作安装

(1)标志面的制作

a.标志的形状、图案和颜色应严格按照图纸的规定执行。所有标志上汉字、汉语拼音字母、英文字。阿拉伯数字应符合《道路交通标志和标线》的规定，不得采用其他字体。

b.交通标志板面上的图案、字符的平面布设，应在施工前三个月做出样品，提交给监理工程师审批。标志采用全反光、部分反光及反光膜的级别，应符合图纸要求。

c.粘贴反光膜时，不允许用手工操作或用溶剂激活粘结剂。在标志面的最外层可涂保护层和透明涂料等。

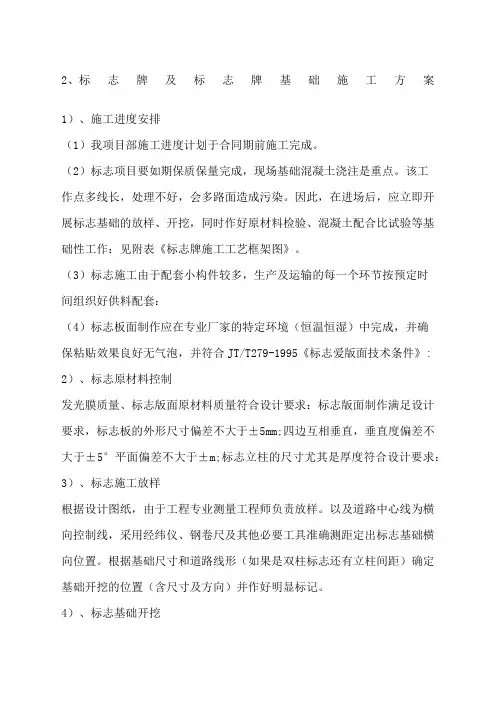

2、标志牌及标志牌基础施工方案

1）、施工进度安排

（1）我项目部施工进度计划于合同期前施工完成。

（2）标志项目要如期保质保量完成，现场基础混凝土浇注是重点。该工作点多线长，处理不好，会多路面造成污染。因此，在进场后，应立即开展标志基础的放样、开挖，同时作好原材料检验、混凝土配合比试验等基础性工作：见附表《标志牌施工工艺框架图》。

（3）标志施工由于配套小构件较多，生产及运输的每一个环节按预定时间组织好供料配套：

（4）标志板面制作应在专业厂家的特定环境（恒温恒湿）中完成，并确保粘贴效果良好无气泡，并符合JT/T279-1995《标志爱版面技术条件》:

2）、标志原材料控制

发光膜质量、标志版面原材料质量符合设计要求：标志版面制作满足设计要求，标志板的外形尺寸偏差不大于±5mm;四边互相垂直，垂直度偏差不大于±5°平面偏差不大于±m;标志立柱的尺寸尤其是厚度符合设计要求：

3）、标志施工放样

根据设计图纸，由于工程专业测量工程师负责放样。以及道路中心线为横向控制线，采用经纬仪、钢卷尺及其他必要工具准确测距定出标志基础横向位置。根据基础尺寸和道路线形（如果是双柱标志还有立柱间距）确定基础开挖的位置（含尺寸及方向）并作好明显标记。

4）、标志基础开挖 放样定位后，根据图纸按现场作好的标记要求进行开挖，基坑大小、深度要符合图纸要求。废土不能随便乱扔，要采用监理工程师统一的办法或外运处理。

5）、浇注混凝土基础

基础混凝土浇注应在路面施工前完成。在基坑尺寸经监理工程师检验合格后，炒菜用经检验合格的砂、石、水泥，根据混凝土配合比试验报告要求配料，采取现场搅拌机搅拌均匀（如果在由客观原因基础混凝土浇注在路面施工前完成，应在搅拌站集中搅拌，然后运输到现场）。浇捣时要用震动棒振捣均匀、密实：基础上露部分要用经加工的光滑模板圈号，拆模后不能有不规范的蜂窝面现象，面层要平整，预埋地脚外露部分要用胶带纸（或塑料纸等）捆绑以免被水泥污染，破坏螺纹。放弃砂石料及模板等材料要及时清除。

钟昭四分部大梁预制场标准化建设方案

.1

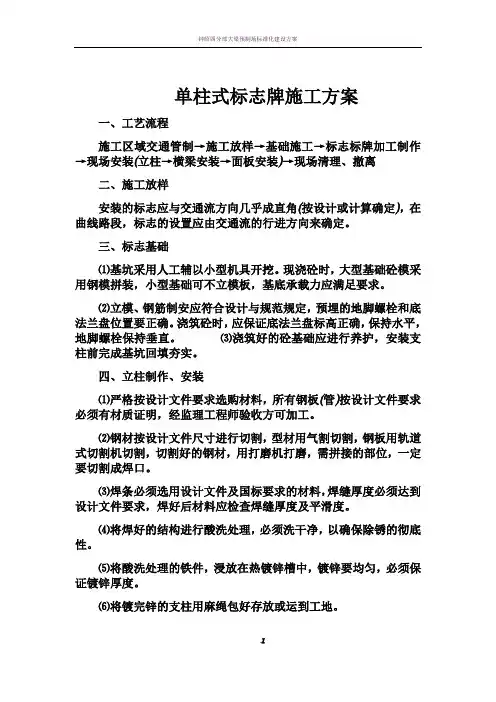

单柱式标志牌施工方案

一、工艺流程

施工区域交通管制→施工放样→基础施工→标志标牌加工制作→现场安装(立柱→横梁安装→面板安装)→现场清理、撤离

二、施工放样

安装的标志应与交通流方向几乎成直角(按设计或计算确定)，在曲线路段，标志的设置应由交通流的行进方向来确定。

三、标志基础

⑴基坑采用人工辅以小型机具开挖。现浇砼时，大型基础砼模采用钢模拼装，小型基础可不立模板，基底承载力应满足要求。

⑵立模、钢筋制安应符合设计与规范规定，预埋的地脚螺栓和底法兰盘位置要正确。浇筑砼时，应保证底法兰盘标高正确，保持水平，地脚螺栓保持垂直。 ⑶浇筑好的砼基础应进行养护，安装支柱前完成基坑回填夯实。

四、立柱制作、安装

⑴严格按设计文件要求选购材料，所有钢板(管)按设计文件要求必须有材质证明，经监理工程师验收方可加工。

⑵钢材按设计文件尺寸进行切割，型材用气割切割，钢板用轨道式切割机切割，切割好的钢材，用打磨机打磨，需拼接的部位，一定要切割成焊口。

⑶焊条必须选用设计文件及国标要求的材料，焊缝厚度必须达到设计文件要求，焊好后材料应检查焊缝厚度及平滑度。

⑷将焊好的结构进行酸洗处理，必须洗干净，以确保除锈的彻底性。

⑸将酸洗处理的铁件，浸放在热镀锌槽中，镀锌要均匀，必须保证镀锌厚度。

⑹将镀完锌的支柱用麻绳包好存放或运到工地。 钟昭四分部大梁预制场标准化建设方案

.2 ⑺支柱须待砼基础强度达设计75%以上时方可安装。

⑻支柱通过法兰盘与基础连接。清理完底法兰盘和地脚螺栓后，立直支柱，在拧紧螺栓前应调整好方向和垂直度，最后，拧紧地脚螺栓。悬臂梁可在安装支柱前与支柱拼装完后一起安装。
