导线测量外业记录表

导线测量外业记录表

测点

及测

回 盘位 目标 水平度盘读数

°′″ 水平角 示意图及边长

半测回值

°′″ 一测回值

°′″

1 左 A-B 00 00 00 175 18 28

175 18 34 边长名：A-B

第一次=66.933m

第二次=66.933m

平 均=66.933m

边长名：B-S1

第一次=67.549m

第二次=67.548m

平 均=67.5485m B-S1 175 18 28

右 B-S1 355 18 28 175 18 40

A-B 179 18 40

2 左 B-S1 00 00 00 175 10 04

175 10 03.5 边长名：B-S1

第一次=67.551m

第二次=67.551m

平 均=67.551m

边长名：S1-S2

第一次=71.466m

第二次=71.465m

平 均=71.4655m S1-S2 175 10 04

右 S1-S2 355 10 06 175 10 03

B-S1 180 00 03

3 左 S1-S2 00 00 00 104 50 28

104 50 22 边长名：S1-S2

第一次=71.466m

第二次=71.465m

平 均=71.4655m

边长名：S2-S3

第一次=82.165m

第二次=82.164m

平 均=82.1645m S2-S3 104 50 28

右 S2-S3 284 50 24 104 50 16

S1-S2 180 00 08

4 左 S2-S3 00 00 00 74 07 22

74 07 25 边长名：S2-S3

第一次=82.167m

第二次=82.167m

平 均=82.167m

边长名：S3-S4

第一次=83.268m

第二次=83.267m

平 均=83.2675m S3-S4 74 07 28

右 S3-S4 254 07 25 74 07 22

S2-S3 179 59 53

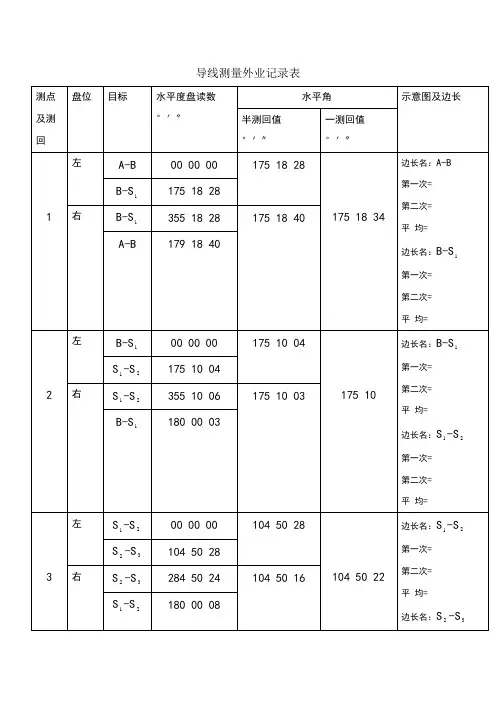

导线测量外业记录表

测点

及测

回 盘位 目标 水平度盘读数

°′″ 水平角 示意图及边长

半测回值

°′″ 一测回值

°′″

1 左 A-B 00 00 00 175 18 28

175 18 34 边长名：A-B

第一次=

第二次=

平 均=

边长名：B-S1

第一次=

第二次=

平 均= B-S1 175 18 28

右 B-S1 355 18 28 175 18 40

A-B 179 18 40

2 左 B-S1 00 00 00 175 10 04

175 10 边长名：B-S1

第一次=

第二次=

平 均=

边长名：S1-S2

第一次=

第二次=

平 均= S1-S2 175 10 04

右 S1-S2 355 10 06 175 10 03

B-S1 180 00 03

3 左 S1-S2 00 00 00 104 50 28

104 50 22 边长名：S1-S2

第一次=

第二次=

平 均=

边长名：S2-S3 S2-S3 104 50 28

右 S2-S3 284 50 24 104 50 16

S1-S2 180 00 08 第一次=

第二次=

平 均=

4 左 S2-S3 00 00 00 74 07 22

74 07 25 边长名：S2-S3

第一次=

第二次=

平 均=

边长名：S3-S4

第一次=

第二次=

平 均= S3-S4 74 07 28

右 S3-S4 254 07 25 74 07 22

S2-S3 179 59 53

5

左 S3-S4 00 00 00 185 25 48

185 25 边长名：S3-S4

第一次=

第二次=

平 均 =

边长名：S4-S5

第一次=

第二次=

平 均= S4-S5 185 25 48

右 S4-S5 05 25 46 185 25 41

S3-S4 179 59 55

6

左 S4-S5 00 00 00 161 25 16

导线测量外业记录表

日 期：______ 年 ___ 月 ___ 日 天气：_____ 仪器型号： _________ 组号：_________

观测者：________________ 记录者：_______________ 参加者：_______________________

测点 盘位 目标 水平度盘

读数

° ′ ″ 水平角

示意图及边长 半测回值

° ′ ″ 一测回值

° ′ ″

边长名：__________

第一次=__________m

第二次=__________m

平 均=__________m

边长名：__________

第一次=__________m

第二次=__________m

平 均=__________m

边长名：__________ 第一次=__________m

第二次=__________m

平 均=__________m

边长名：__________

第一次=__________m

第二次=__________m

平 均=__________m

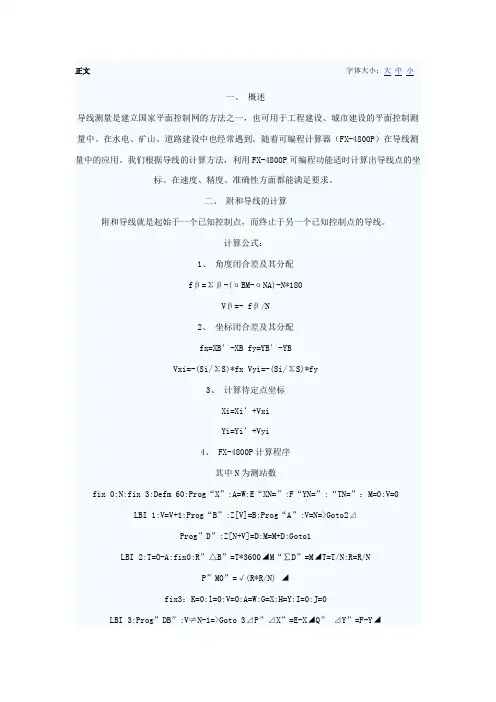

正文 字体大小：大 中 小

一、 概述

导线测量是建立国家平面控制网的方法之一，也可用于工程建设、城市建设的平面控制测量中。在水电、矿山、道路建设中也经常遇到。随着可编程计算器（FX-4800P）在导线测量中的应用。我们根据导线的计算方法，利用FX-4800P可编程功能适时计算出导线点的坐标。在速度、精度、准确性方面都能满足要求。

二、 附和导线的计算

附和导线就是起始于一个已知控制点，而终止于另一个已知控制点的导线。

计算公式：

1、 角度闭合差及其分配

fβ=Σβ-(αBM-αNA)-N*180

Vβ=- fβ/N

2、 坐标闭合差及其分配

fx=XB’-XB fy=YB’-YB

Vxi=-(Si/ΣS)*fx Vyi=-(Si/ΣS)*fy

3、 计算待定点坐标

Xi=Xi’+Vxi

Yi=Yi’+Vyi

4、 FX-4800P计算程序

其中N为测站数

fix 0:N:fix 3:Defm 60:Prog“X”:A=W:E“XN=”:F“YN=”:“TN=”：M=0:V=0

LBI 1:V=V+1:Prog“B”:Z[V]=B:Prog“A”:V=N=>Goto2⊿

Prog”D”:Z[N+V]=D:M=M+D:Goto1

LBI 2:T=O-A:fix0:R”△B”=T*3600◢M“∑D”=M◢T=T/N:R=R/N

P”M0”=√(R*R/N) ◢

fix3：K=0:l=0:V=0:A=W:G=X:H=Y:I=0:J=0

LBI 3:Prog”DB”:V≠N-1=>Goto 3⊿P”⊿X”=E-X◢Q” ⊿Y”=F-Y◢ S=√(P*P+Q*Q):K=P/M:L=Q/M:Z”M”=INT(M/S) ◢

X=G:Y=H:A=W:V=0

LBI 4:Prog”DB”POL(X-G,Y-H):J<0=>J=J+360 ⊿

J”FWJ=” ◢I”D=” ◢X”X=” ◢Y”Y=” ◢
