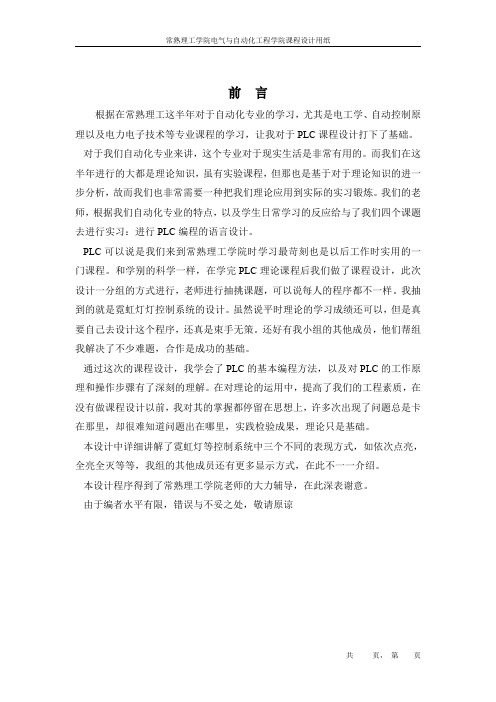

前言根据在常熟理工这半年对于自动化专业的学习，尤其是电工学、自动控制原理以及电力电子技术等专业课程的学习，让我对于PLC课程设计打下了基础。
对于我们自动化专业来讲，这个专业对于现实生活是非常有用的。
而我们在这半年进行的大都是理论知识，虽有实验课程，但那也是基于对于理论知识的进一步分析，故而我们也非常需要一种把我们理论应用到实际的实习锻炼。
我们的老师，根据我们自动化专业的特点，以及学生日常学习的反应给与了我们四个课题去进行实习：进行PLC编程的语言设计。
PLC可以说是我们来到常熟理工学院时学习最苛刻也是以后工作时实用的一门课程。
和学别的科学一样，在学完PLC理论课程后我们做了课程设计，此次设计一分组的方式进行，老师进行抽挑课题，可以说每人的程序都不一样。
我抽到的就是霓虹灯灯控制系统的设计。
虽然说平时理论的学习成绩还可以，但是真要自己去设计这个程序，还真是束手无策。
还好有我小组的其他成员，他们帮组我解决了不少难题，合作是成功的基础。
通过这次的课程设计，我学会了PLC的基本编程方法，以及对PLC的工作原理和操作步骤有了深刻的理解。
在对理论的运用中，提高了我们的工程素质，在没有做课程设计以前，我对其的掌握都停留在思想上，许多次出现了问题总是卡在那里，却很难知道问题出在哪里，实践检验成果，理论只是基础。
本设计中详细讲解了霓虹灯等控制系统中三个不同的表现方式，如依次点亮，全亮全灭等等，我组的其他成员还有更多显示方式，在此不一一介绍。
本设计程序得到了常熟理工学院老师的大力辅导，在此深表谢意。
由于编者水平有限，错误与不妥之处，敬请原谅目录目录 (2)一．课程设计任务书 (3)1.1课程设计任务.....................................................................................错误！未定义书签。
1.2课程设计目的.....................................................................................错误！未定义书签。
扬州大学能源与动力工程学院本科生课程设计题目：彩灯及霓虹灯控制系统课程：可编程控制器专业：测控技术与仪器学号：091301228班级：测控0901姓名：朱涛指导教师：束长宝蒋步军完成日期： 2012年3 月15日总目录第一部分：任务书第二部分：课程设计报告第一部分任务及指导书《可编程控制器及其应用》课程实习任务指导书课题：霓虹灯广告屏的PLC控制一、概述随着社会的发展，企业们为了宣传自己的产品和形象，大部分都采用霓虹灯广告屏来实现这一目的，霓虹灯的闪烁既可以用人工控制，也可以用电气控制。
采用前一种控制方式会浪费很多的人力，财力，而电气控制中会使用很多继电器，这样就会有机械磨损，而霓虹灯的闪烁时间间隔是相当的短，这样使用电气控制是不太可能的。
可编程控制器简称（PLC）的出现就解决了这个问题，它具有它独特的优点来控制霓虹灯的闪烁。
控制好霓虹灯的亮灭非常重要，可以选择可编程序控制器（PLC）作为主控制器，并编写相应的软件程序来衔接其它外部硬件电路，最终达到自动控制霓虹灯广告屏的目的。
一个霓虹灯广告屏做好后，在不改变硬件电路的基础上，运用编程软件设计编写好各种软件程序，通过计算机传送到可编程序控制器上，通过其自动控制霓虹灯广告屏，可以自动显示出各种已设计好的显示图案，来达到广告宣传的目的。
二、控制要求本系统用于控制霓虹灯和边框流水灯的顺序闪烁。
它能实现在无人控制的情况下进行灯的自行闪烁，达到宣传的目的。
如图所示，八个灯管能按顺序的进行亮灭，并且边框的流水灯能间隔闪烁。
图1-1 霓虹灯闪烁装配图1234567812348765161514131012232120191817ⅡⅤⅠⅢⅥⅣ9112422用PLC对霓虹灯广告屏实现控制，其具体要求如下：（1）广告屏中间8根灯管亮灭的顺序为：第1根亮→2亮→3亮→……第8根亮，时间间隔为1S，全亮后显示10S，再反过来从8→7→……1按1S间隔顺序熄灭，全灭后停亮2S，再从第8根开始亮，顺序点亮7→6→……1，时间间隔1S，全亮显示5S，再从1→2→……→8按1S的间隔顺序熄灭，全灭后停亮2S，然后重复运行，周而复始。
plc课程霓虹灯控制课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理，掌握霓虹灯控制的基础知识；2. 学生能描述霓虹灯控制过程中涉及的传感器、执行器及其工作原理；3. 学生掌握PLC编程软件的使用方法，能编写简单的霓虹灯控制程序。
技能目标：1. 学生能运用PLC技术设计简单的霓虹灯控制电路；2. 学生能通过编程实现霓虹灯的不同亮灭模式；3. 学生具备分析和解决霓虹灯控制过程中常见问题的能力。
情感态度价值观目标：1. 学生培养对自动化技术及PLC控制技术的兴趣和热情；2. 学生认识到PLC技术在现实生活中的广泛应用，增强创新意识和实践能力；3. 学生通过小组合作，培养团队协作精神，提高沟通与表达能力。
课程性质：本课程为实践性较强的课程，结合理论知识与实际操作，培养学生的动手能力和创新能力。
学生特点：学生具备一定的电子技术基础，对PLC技术有一定了解，喜欢动手实践，善于团队合作。
教学要求：教师需引导学生结合理论知识进行实践操作，鼓励学生创新设计，注重培养学生分析问题和解决问题的能力。
在教学过程中，关注学生的学习进度，及时给予指导和反馈，确保课程目标的达成。
二、教学内容1. 理论知识：- PLC基本原理及结构；- 传感器、执行器工作原理及选型；- PLC编程语言及编程方法。
教材章节：第一章 可编程逻辑控制器概述、第二章 传感器与执行器、第三章 PLC编程语言。
2. 实践操作：- 霓虹灯控制电路设计；- PLC编程软件的使用；- 编写霓虹灯控制程序；- 霓虹灯控制电路的调试与优化。
教材章节：第四章 PLC控制系统设计、第五章 PLC控制系统编程与调试。
3. 教学大纲：- 第一周：PLC基本原理及结构学习，认识传感器、执行器；- 第二周：学习PLC编程语言，进行简单的编程练习；- 第三周：霓虹灯控制电路设计，编写控制程序；- 第四周：调试霓虹灯控制电路，优化程序。
教学内容确保科学性和系统性，结合教材章节，让学生在实践中掌握理论知识，提高学生的动手能力和创新能力。
霓虹灯plc控制系统设计课程设计霓虹灯PLC控制系统设计引言：霓虹灯是一种常见的照明装饰灯具，其独特的亮光效果受到了广大人们的喜爱。
为了实现对霓虹灯的控制，PLC（可编程逻辑控制器）被广泛应用于霓虹灯控制系统的设计中。
本文将介绍霓虹灯PLC控制系统的设计原理、步骤和注意事项。
一、设计原理霓虹灯PLC控制系统的设计原理基于PLC的逻辑控制能力和霓虹灯的特性。
PLC作为一种专用的工控计算机，具有可编程性和高可靠性，能够根据预设的逻辑程序对输入和输出进行控制。
而霓虹灯作为一种发光装置，需要通过电流的控制来实现不同颜色和亮度的变化。
因此，通过将PLC与霓虹灯连接并编写逻辑程序，可以实现对霓虹灯的精确控制。
二、设计步骤1. 确定需求：首先需要明确对霓虹灯的控制需求，包括颜色、亮度、闪烁频率等方面的要求。
同时，还需要考虑系统的可靠性和安全性等因素。
2. 选择PLC：根据需求确定合适的PLC型号和规格。
PLC的选择应考虑其输入输出点数、通信接口、编程环境等因素，以确保能够满足控制系统的要求。
3. 连接电路：将PLC与霓虹灯连接，包括连接输入和输出模块、电源模块和控制信号线等。
在连接电路时，应遵循相关的电气安装规范，并确保电路的可靠性和安全性。
4. 编写逻辑程序：根据需求编写逻辑程序，实现对霓虹灯的控制。
逻辑程序可以使用Ladder图、指令列表或结构化文本等编程语言进行编写。
编写逻辑程序时，应考虑到系统的稳定性和可扩展性，并进行充分的测试和调试。
5. 参数设置：对PLC进行参数设置，包括输入输出模块的配置、通信设置、定时器和计数器等功能的设置。
参数设置应根据实际需求进行，以确保系统能够正常运行。
6. 系统测试：对设计的霓虹灯PLC控制系统进行全面测试。
测试包括功能测试、性能测试和可靠性测试等，以验证系统的正确性和稳定性。
三、注意事项1. 电气安装：在进行电气安装时，应按照相关的安装规范进行，确保电路的可靠性和安全性。
plc霓虹灯课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理及其在霓虹灯控制中的应用。
2. 学生能掌握PLC编程软件的使用，并学会编写简单的霓虹灯控制程序。
3. 学生能了解霓虹灯电路的基本构成，以及如何通过PLC实现霓虹灯的开关、亮度调节和动态效果控制。
技能目标：1. 学生能运用PLC进行霓虹灯的创意设计，实现个性化霓虹灯效果。
2. 学生通过实际操作，提高动手能力，培养解决问题的实践技能。
3. 学生学会团队协作，提高沟通与表达能力，共同完成霓虹灯项目。
情感态度价值观目标：1. 学生通过学习PLC霓虹灯制作，培养对电子控制技术的兴趣，激发创新意识。
2. 学生在学习过程中，养成积极思考、勇于尝试、不断探索的良好习惯。
3. 学生能够关注科技发展，认识到PLC技术在现实生活中的应用价值，增强社会责任感。
课程性质：本课程属于电子技术及应用领域，结合PLC技术进行霓虹灯制作，注重实践性、创新性和团队合作。
学生特点：初中年级学生，具有一定的电子知识基础，好奇心强，喜欢动手实践，团队协作意识逐渐形成。
教学要求：教师需关注学生个体差异，因材施教，鼓励学生积极参与，注重理论与实践相结合，提高学生的综合运用能力。
通过课程学习，使学生在掌握PLC霓虹灯制作技能的同时，培养良好的情感态度价值观。
二、教学内容1. PLC基本原理：介绍PLC的组成、工作原理及在自动化控制中的应用。
- 教材章节：第二章 可编程逻辑控制器概述- 内容：PLC的硬件结构、软件编程、输入输出接口、通信接口等。
2. PLC编程软件的使用：学习PLC编程软件的基本操作，编写霓虹灯控制程序。
- 教材章节：第三章 PLC编程软件及应用- 内容：编程软件安装与配置、编程语言（梯形图、指令表等）、程序调试与下载。
3. 霓虹灯电路设计：学习霓虹灯电路的基本构成及原理，掌握通过PLC控制霓虹灯的方法。
- 教材章节：第四章 电气控制电路设计- 内容：霓虹灯电路元件、电路图绘制、PLC控制电路设计。
《霓虹灯掌握器的设计》课时教案课题霓虹灯掌握器的设计1.认知目标课型授课时 1 课时(1)生疏 51 单片机常用管脚功能及分布。
(2)生疏常用相关指令的正确格式及程序编写规章。
教2.技能目标学(1)把握单片机最小系统的组成，合理使用I/O接口，设计霓虹灯掌握系统的硬件电路。
目(2)把握单片机掌握系统的软件设计方法，能够依据要求编写掌握程序。
标3.德育情感目标(1)培育学生严谨细致、一丝不苟、勇于探究的精神。
(2)通过课堂的小组合作，提高团队意识和团结协作力量。
(3)理论结合实际，激发学生对本门学科的兴趣。
重点霓虹灯掌握器的硬件电路及掌握程序的设计。
难点敏捷运用传送指令，调用指令、返回指令、跳转指令及循环指令进展实际的程序设计。
教法工程引导，分组争论，任务驱动教具《霓虹灯掌握器的设计》课件，Keil C51 仿真软件教学过程教学内容教师活动学生活动备注学问预备设计之前，请大家回忆一前面我们学习的相关学问。
(3 分钟) 1．单片机要工作的必备条件有哪些？答：要接电源，时钟电路，复位电路，还要向单片机中写入相关的程序。
2．请说出以下指令的含义(1) MOV P1, #0FEH (2) DJNZ R5, LOOP(3) SJMP START (4) ACALL DELAY 课件显示设问，并根学生讨论据学生的回答复答总结创设情单片机到底能做什么，如何做呢？大家在夜晚的街课件显示境，激趣头会看到各种各样的霓虹灯，格外秀丽，它们有很多就实物导入(2 分钟)是利用单片机掌握的。
我这里有一个单片机掌握的简洁投影霓虹灯。
大家看一下，它的把戏是不是很多，今日我们展现设计的学生观看就来学习如何用单片机设计一个简洁的霓虹灯。
实物教学过程教学内容教师活动学生活动备注大家对我手中的这个霓虹灯已经有了个初步的认识，下面我们来看一下设计它的具体要求：学生猎取提出项承受 51 单片机，假设霓虹灯有 8 路，利用 8 只发课件显示，信息，了目要求(2 分钟)光二极管代替。
霓虹灯plc课程设计一、课程目标知识目标：1. 学生能够理解霓虹灯PLC（可编程逻辑控制器）的基本原理，掌握霓虹灯电路的控制流程。
2. 学生能够掌握PLC编程的基本指令，并能运用这些指令设计简单的霓虹灯控制程序。
3. 学生了解霓虹灯在不同场合的应用，理解其与现代社会生活的紧密联系。
技能目标：1. 学生能够运用PLC编程软件进行霓虹灯控制程序的设计和调试。
2. 学生能够通过小组合作，解决实际霓虹灯控制中遇到的问题，提高问题解决能力。
3. 学生能够运用所学知识，创新设计出具有个性化霓虹灯控制方案。
情感态度价值观目标：1. 学生通过学习霓虹灯PLC控制，培养对电子控制技术的兴趣，激发探索精神。
2. 学生在学习过程中，培养团队合作意识，学会互相尊重、沟通与协作。
3. 学生能够认识到科技与艺术的结合，提高对美的追求，培养创新意识。
本课程针对高年级学生，结合课程性质、学生特点和教学要求，将课程目标分解为具体的学习成果。
旨在通过霓虹灯PLC课程的学习，使学生在掌握专业知识的同时，提高实践操作能力，培养创新精神和团队合作意识。
二、教学内容1. 霓虹灯基础知识：介绍霓虹灯的原理、结构及其在现代社会中的应用。
- 理解霓虹灯的工作原理- 识别霓虹灯的主要部件2. PLC基本原理：讲解PLC的工作原理、结构及其在工业控制中的应用。
- 掌握PLC的基本组成和功能- 了解PLC编程的基本指令3. 霓虹灯PLC控制设计：结合课本内容，学习如何使用PLC对霓虹灯进行控制。
- 学习PLC编程软件的使用- 设计简单的霓虹灯控制程序4. 实践操作：分组进行霓虹灯PLC控制系统的搭建与调试。
- 搭建霓虹灯PLC控制系统- 调试并优化控制程序5. 创新设计：鼓励学生运用所学知识，设计具有个性化的霓虹灯控制方案。
- 激发学生的创新意识- 培养学生的实际操作能力教学内容按照教学大纲安排，结合课本章节进行组织，确保内容的科学性和系统性。
教学进度从霓虹灯基础知识到PLC控制设计，逐步深入，使学生能够循序渐进地掌握霓虹灯PLC控制的相关知识。
PLC控制技术课程设计报告题目：霓虹灯灯广告屏的PLC控制系统设计专业：电气工程及其自动化目录一、课题概述及控制要求....................................... - 3 -二、PLC选型及输入输出点分配 ................................. - 4 -三、输入输出接线图........................................... - 6 -四、控制流程图............................................... - 7 -五、程序设计................................................. - 8 -六、调试并运行程序.......................................... - 30 -七、程序运行说明............................................ - 32 -八、结束语.................................................. - 33 -九、参考文献................................................ - 34 -一、课题概述及控制要求1.概述PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。
它采用可以编制程序的内存，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程.PLC是可编程逻辑电路，也是一种和硬件结合很紧密的语言，在半导体方面有很重要的应用，可以说有半导体的地方就有PLC。
PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。
PLC在工业自动化控制特别是顺序控制中的地位，在可预见的将来，是无法取代的。
前言根据在常熟理工这半年对于自动化专业的学习，尤其是电工学、自动控制原理以及电力电子技术等专业课程的学习，让我对于PLC课程设计打下了基础。
对于我们自动化专业来讲，这个专业对于现实生活是非常有用的。
而我们在这半年进行的大都是理论知识，虽有实验课程，但那也是基于对于理论知识的进一步分析，故而我们也非常需要一种把我们理论应用到实际的实习锻炼。
我们的老师，根据我们自动化专业的特点，以及学生日常学习的反应给与了我们四个课题去进行实习：进行PLC编程的语言设计。
PLC可以说是我们来到常熟理工学院时学习最苛刻也是以后工作时实用的一门课程。
和学别的科学一样，在学完PLC理论课程后我们做了课程设计，此次设计一分组的方式进行，老师进行抽挑课题，可以说每人的程序都不一样。
我抽到的就是霓虹灯灯控制系统的设计。
虽然说平时理论的学习成绩还可以，但是真要自己去设计这个程序，还真是束手无策。
还好有我小组的其他成员，他们帮组我解决了不少难题，合作是成功的基础。
通过这次的课程设计，我学会了PLC的基本编程方法，以及对PLC的工作原理和操作步骤有了深刻的理解。
在对理论的运用中，提高了我们的工程素质，在没有做课程设计以前，我对其的掌握都停留在思想上，许多次出现了问题总是卡在那里，却很难知道问题出在哪里，实践检验成果，理论只是基础。
本设计中详细讲解了霓虹灯等控制系统中三个不同的表现方式，如依次点亮，全亮全灭等等，我组的其他成员还有更多显示方式，在此不一一介绍。
本设计程序得到了常熟理工学院老师的大力辅导，在此深表谢意。
由于编者水平有限，错误与不妥之处，敬请原谅目录目录 (2)一．课程设计任务书 (3)1.1课程设计任务.................................................................................... 错误！未定义书签。
1.2课程设计目的.................................................................................... 错误！未定义书签。
1.3课程设计要求.................................................................................... 错误！未定义书签。
1.4课程设计内容.................................................................................... 错误！未定义书签。
二．PLC的简介 (5)2.1 PLC基本概念 (5)2.2 PLC的基本结构 (5)2.3 PLC的工作原理 (6)三.组态王简介 (7)3.1组态王基本特性 (7)3.2组态王与西门子S7-200的几种通信方式 (8)四．总体设计方案 (10)4.1控制要求 (10)4.2设计思路 (10)4.3 PLC外部接线图 (11)4.4 I/O分配表 (11)4.5 PLC梯形图 (13)4.6 组态王监控画面显示 (16)五．个人小结 (17)参考文献 (18)《电气与PLC控制技术课程设计》任务书（三）题目：霓虹灯灯控制系统的设计一、课程设计任务本课题要求设计一个霓虹灯控制系统，具体指标是：使用实验台上的输出接口单元模块（如下图1所示），自行设计3种醒目有趣的霓虹灯显示方式，各种显示方式由转换开关进行切换。
显示方式切换时，所有灯全部熄灭，按动启动按钮，就开始按照设计的方式显示，按动停止按钮则全部熄灭。
二、课程设计目的通过本次课程设计使学生掌握：1）GX Developer编程软件的使用方法和梯形图、SFC 图编程语言的运用；2）实际程序的设计及实现方法；3）程序的调试和运行操作技术。
从而提高学生对PLC控制系统的设计和调试能力。
三、课程设计要求1、采用状态转移图SFC图或经验设计法设计PLC控制程序。
2、设计的三种显示方式为：方式一：方式二：方式三：图 1 输出接口单元模块四、课程设计内容1、通过基本简单实验熟悉与本设计相关的实验台模块；2、霓虹灯控制系统设计；3、硬件接线图、程序清单。
五、课程设计报告要求报告应采用统一的报告纸书写，应包括评分表、封面、目录、正文、收获、参考文献。
报告中提供如下内容：1、目录2、正文（1）课程设计任务书；（2）总体设计方案（3）I/O分配表，PLC外部接线图，程序中使用的元件及功能表；（4）程序控制的SFC图、梯形图或指令表清单，注释说明；（5）组态王监控画面及其设置；（6）调试、运行及其结果。
3、收获、体会4、参考文献六、课程设计进度安排七、课程设计考核办法本课程设计满分为100分，从课程设计平时表现、课程设计报告及课程设计答辩三个方面进行评分，其所占比例分别为20%、20%、60%二．PLC的简介2.1 PLC基本概念早期的可编程控制器乘坐可编程逻辑控制器（programmable Logic controller PLC）,主要用来代替继电器实现逻辑控制。
随着技术的发展，这种采用微型计算机技术的工业控制装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PLC。
但是为了避免与个人计算机（personal computer）的简称混淆，所以讲可编程控制器简称PLC，PLC自1969年美国数据设备公司(DEC)研制出现，现行美国，日本，德国的可编程程序控制器质量优良，功能强大。
2.2 PLC的基本结构PLC的实质是一种专用于工业控制的计算机，硬件结构基本上与微型计算机相同，基本构成位：a.电源PLC的电源在整个系统中起十分重要的作用，如果没有一个良好的，可靠地电源系统是无法正常工作的，因此PLC的制造商对电源的设计和制造十分重视，一般交流电压波动在+10%（+15%）范围内，可以不采取其它措施而将PLC直接连接到交流电网上去。
b.中央处理器（CPU）中央处理器（CPU）是控制中枢，它按照PLC系统程序的功能接收并储存从编程器键入的用户程序和数据，检查电源，存储器，I/O以及警戒定时器的状态，并能诊断该用户程序中的语法错误。
当PLC投入运行时，首先它们以扫描的方式接收现场各输入装置的数据和状态，并分别存入I/O映像区，然后从用户程序存储器中逐条读取用户程序，经过命令解释后，最后将I/O映像区或数据寄存器内，等所有执行完毕后，最后将I/O映像区的各输出状态或输出寄存器内的数据传送到相应的输出装置，如此循环运行，直到停止运行。
为了进一步提高PLC的可靠性，近年来对大型的PLC还采用双CPU构成冗余系统或采用三CPU的表决式系统，即使某个CPU出现故障，整个系统仍能运行。
c.存储器存放系统软件的存储器称为程序存储器。
存放应用软件的存储器称为用户存储器。
d.输入输出接口电路1．现场输入接口电路由光耦合电路和微机的输入接口的电路，作用是PLC与现场控制的接口界面的输入通道。
2.现场输出接口电路由输出数据寄存器，选通电路电路和中断请求电路集成作用，PLC通过现场输出接口电路向现场的执行部件输出相应的e.功能模块如计数定位等功能模块。
f.通讯模块如以太网，ps485,ph:bus-DP通讯模块等。
2.3 PLC的工作原理a.扫描技术当PLC投入运行后，其工作过程一般分为三个阶段，即输入采样，用户程序执行和输出刷新三个阶段乘坐一个扫描周期，在整个运行期间，PLC的CPU按一定扫描速度重复上述三个阶段。
(一)输入采样阶段在输入采样阶段，PLC以扫描方式依次读入所有输入状态和数据，并将它们存入I/O映像区中的相应单元内，输入采样结束后，转入用户程序执行和输出刷新阶段。
在这两个阶段中，即使输入状态和数据发生变化，I/O映像区相应单元的状态和数据，也不会发生改变，因此，如果是脉冲信号，则该脉冲信号的宽度必须大于一个扫描周期，才能保证在任何情况下，该输入均能被读入。
(二)用户程序执行阶段在用户程序执行阶段中，PLC总是由上而下的顺序依次地扫描用户程序（梯形图）。
在扫描一条梯形图是，又总是先扫描梯形图左边的由各出点构成控制线路，并接先左后右先上后下的顺序对由触点构成的控制线路进行逻辑运算，然后根据逻辑运算结果刷新该逻辑线圈在系统RAM存储区中相应的状态，或者刷新该输出线圈的I/O映像区中对应位的状态，或者确定是否要执行该梯形图所规定的特殊功能指令，即在用户程序执行中，只有输入点在I/O映像区内的状态和数据不会发生变化，而且其它输出点和软设备在I/O映像区或系统RAM存储区内的状态和数据都有可能发生变化，而且排在上的梯形图，其程序执行结果会对排在下的凡是用到这些线圈或数据梯形图起作用，相反，排在下面的梯形图，其被刷新的逻辑线圈状态或数据只能到下一个扫描周期才能对排在其上面的程序起作用。
(三)输出刷新阶段当扫描用户程序结束后，PLC就进入输出刷新阶段，在这期间，CPU按照I/O 映像区内应的装他和数据刷新所有的输出锁存电路，再经输出电路驱动相应的外设，这时，才是PLC的真正输出。
三.组态王简介3.1组态王基本特性1.定义组态王开发监控系统软件，是新型的工业自动控制系统，它以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。
2.特点它具有适应性强、开放性好、易于扩展、经济、开发周期短等优点。
通常可以把这样的系统划分为控制层、监控层、管理层三个层次结构。
其中监控层对下连接控制层，对上连接管理层，它不但实现对现场的实时监测与控制，且在自动控制系统中完成上传下达、组态开发的重要作用。
尤其考虑三方面问题：画面、数据、动画。
通过对监控系统要求及实现功能的分析，采用组态王对监控系统进行设计。
组态软件也为试验者提供了可视化监控画面，有利于试验者实时现场监控。
而且，它能充分利用Windows的图形编辑功能，方便地构成监控画面，并以动画方式显示控制设备的状态，具有报警窗口、实时趋势曲线等，可便利的生成各种报表。
它还具有丰富的设备驱动程序和灵活的组态方式、数据链接功能。
3.实践1.使用组态王实现控制系统实验仿真的基本方法：(1)图形界面的设计(2)构造数据库(3)建立动画连接(4)运行和调试2.使用组态王软件开发具有以下几个特点:(1)实验全部用软件来实现,只需利用现有的计算机就可完成自动控制系统课程的实验,从而大大减少购置仪器的经费。
(2)该系统是中文界面,具有人机界面友好、结果可视化的优点。
对用户而言,操作简单易学且编程简单,参数输入与修改灵活,具有多次或重复仿真运行的控制能力,可以实时地显示参数变化前后系统的特性曲线,能很直观地显示控制系统的实时趋势曲线,这些很强的交互能力使其在自动控制系统的实验中可以发挥理想的效果。
