《安装⼯程识图》复习题及答案《安装⼯程识图》复习题及答案⼀、选择题1、建筑施⼯图上⼀般注明的标⾼是( )。

A、绝对标⾼B、相对标⾼C、绝对标⾼和相对标⾼D、要看图纸上的说明2、建筑物结构承重可分为( )。

DA、墙承重式、框架结构B、墙承重式C、半框架结构，框架结构D、墙承重式、框架结构、空间结构、半框架结构3、墙体是房屋的⼀个重要组成部分，按墙的平⾯位置不同分为( ).A、纵墙与横墙B、外墙和内墙C、承重墙与⾮承重墙D、砖墙与钢筋混凝⼟墙4、钢筋混凝⼟梁主要是( )构件。

AA、抗弯B、抗压C、抗拉D、抗剪5、钢筋混凝⼟梁中的弯起筋弯起⾓度⼀般为( ).CA、30度B、45度C、45度和60度D、60度6、箍筋的间距不应⼤于( )。

CA、200mmB、200-300mmC、400mmD、500mm7、钢筋混凝⼟柱是( )构件。

BA、受拉B、受压C、受弯D、受剪8、成型钢筋变形的原因是( )。

BA、成型时变形B、堆放不合格C、地⾯不平D、钢筋质量不好9、钢筋⼯程施⼯中要看懂( )。

CA、总平⾯图B、⼟建施⼯图C、结构施⼯图D、⼟建施⼯图与结构施⼯图10、建筑⼯程图中尺⼨单位，总平⾯图和标⾼单位⽤( )为单位。

A、mmB、cmC、mD、km11、⼀个平等于⽔平投影⾯的平⾏四边形在空间各个投影⾯的正投影是( )。

A、两条线，⼀个平⾯B、⼀条线两个平⾯C、⼀点、⼀条线、⼀个⾯D、两条线、⼀个点12、图纸上标注的⽐例是1：1000则图纸上的10mm表⽰实际的( )。

CA、10mmB、100mmC、10mD、10km13、画基础平⾯图时，基础墙的轮廓线应画成( )。

CA、细实线B、中实线C、粗实线D、实线14、基础各部分形状、⼤⼩、材料、构造、埋置深度及标号都能通过( )反映出来。

BA、基础平⾯图B、基础剖⾯图C、基础详图D、总平⾯图15、施⼯平⾯图中标注的尺⼨只有数量没有单位，按国家标准规定单位应该是( )。

建筑工程制图与识图复习题建筑工程制图与识图复习题建筑工程制图是建筑设计的重要环节，它通过图纸的形式将设计师的构思转化为可视化的表达。

在建筑工程制图中，识图是一项必备的技能，它要求我们能够准确地理解和解读图纸上的各种符号和标记。

本文将介绍建筑工程制图的基本知识和一些常见的识图复习题。

一、建筑工程制图的基本知识1. 建筑平面图：建筑平面图是建筑工程中最常见的图纸，它展示了建筑物在水平方向上的布局和分隔。

在平面图中，我们可以看到房间的位置、大小和功能，以及墙体、门窗等建筑元素的位置和尺寸。

2. 建筑立面图：建筑立面图展示了建筑物在垂直方向上的外观和结构。

它可以显示建筑物的高度、立面材料、窗户和门的位置等信息。

3. 剖面图：剖面图是建筑物的垂直切面图，它展示了建筑物内部的结构和构造。

剖面图可以帮助我们理解建筑物的空间布局、层高、楼板厚度等信息。

4. 建筑细部图：建筑细部图展示了建筑物中的一些关键细节，如墙体连接、窗户细节、楼梯设计等。

它们通常以放大的形式呈现，以便更清晰地展示细节。

二、识图复习题1. 请根据以下平面图，判断该建筑物的功能和主要房间的位置。

（插入一张平面图）答案：根据平面图可以看出，该建筑物是一所学校。

主要房间的位置包括教室、图书馆、实验室、办公室等。

2. 请根据以下立面图，判断该建筑物的外观特点和结构材料。

（插入一张立面图）答案：根据立面图可以看出，该建筑物的外观特点是现代简约风格，采用了大面积的玻璃幕墙和金属材料。

这种设计风格给人一种开放、明亮的感觉。

3. 请根据以下剖面图，判断该建筑物的楼层高度和楼板厚度。

（插入一张剖面图）答案：根据剖面图可以看出，该建筑物的楼层高度为3米，楼板厚度为0.2米。

4. 请根据以下细部图，判断该建筑物的墙体连接方式和窗户设计。

（插入一张细部图）答案：根据细部图可以看出，该建筑物的墙体采用了悬挂式连接方式，窗户设计为推拉窗。

通过以上识图复习题，我们可以加深对建筑工程制图的理解和应用。

建筑设备安装识图与施工复习题（1）.doc建筑设备安装识图与施工复习题（1）一、选择题1坐式大便器按冲洗的水力原理分为冲洗式和（B ）两大类型。

A.电脑控制式B.虹吸式C.自动式D.水箱式2限制卫生器具流出水头常用的方法有减小配管直径、（B ）或节流孔板、安装减压阀等。

选择小口径器具B.安装节流塞C.安装节流阀D安装蝶阀3在住宅和公共建筑屮，架空式污水盆和洗涤盆的安装高度为800 mm。

洗手盆、洗脸盆和盥洗槽的安装高度为800 mm。

虹吸喷射式坐便器的安装高度（至上边缘）为380 mm。

挂式小便器的安装高度为（A ）mm。

A.600B.650C.800D.10004对于住宅的生活给水，可粗略估计其所需水压：一般1层建筑物为lOOkPa；2层建筑物为120kPa，3层及3层以上的建筑物，每增加一层增加（C ） kPa。

A.80B.50C.405室内给水管道的流速:对于连接卫生器具的支管为（B ）,干管、立管及横管为（）A.0.6?1.2m/s; 0.6?1.2m/s B0.6~1.2m/s; 1.0?1.8m/sC.1.0?1.8m/s; 1.0?1.8m/sD.1.0?1.8m/s; 0.6?1.2m/s6屋顶消火栓的功能是：（C ）检查消火栓给排水系统是否能正常运行。

保护本建筑物免受邻近建筑火灾的波及检査消火栓给水系统是否能正常运行，以及保护本建筑物免受邻近建筑火灾的波及。

检査消火栓排水系统是否能正常运行，以及保护本建筑物免受邻近建筑火灾的波及。

7当水在管中流动时发生流速突然变化，会使水流突然受到很大的正负压力的作用，称为 C ）。

A.反水现象B.水锤现象C.垂直失调现象D.水平失调现象8膨胀水箱的配管不应装设阀门的是（D ）。

A.溢水管B.膨胀管C.循环管D.信号管9.球型补偿器与管道间的连接采用（C ）连接A.承接B.卡套D.螺纹10燃气引入管不得从（A ）等引入A.卧室，厕所B.卧室、阳台C.阳台、厕所D.阳台、浴室11 一次回风是指回风与新风在空气冷却设备之前进行混合，然后再经过各个处理设备，处理后的空气用风道送至空调房间，因此属（A ）系A.单管系统B.双管系统C.水平系统D.垂直系统12低压配电系统的接线方式有放射式接线、树干式接线和（D ）。

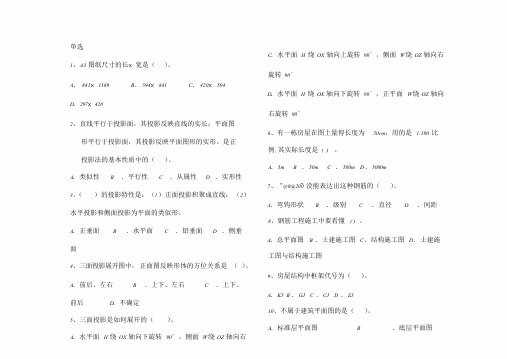

单选C．水平面H绕OX轴向上旋转90°，侧面W绕OZ轴向右1、A3图纸尺寸的长×宽是（）。

旋转90°A．841×1189 B．594×841 C．420×594D．水平面H绕OX轴向下旋转90°，正平面W绕OZ轴向D．297×420右旋转90°2、直线平行于投影面，其投影反映直线的实长；平面图6、有一栋房屋在图上量得长度为50cm，用的是1:100 比形平行于投影面，其投影反映平面图形的实形。

是正例, 其实际长度是( ) 。

投影法的基本性质中的（）。

A．5m B ．50m C ．500m D ．5000mA．类似性 B ．平行性 C ．从属性 D ．实形性7、“φ8@20”0没能表达出这种钢筋的（）。

3、（）的投影特性是：（l ）正面投影积聚成直线；（2）A．弯钩形状 B ．级别 C ．直径 D ．间距水平投影和侧面投影为平面的类似形。

8、钢筋工程施工中要看懂( ) 。

A．正垂面 B ．水平面 C ．铅垂面 D ．侧垂A．总平面图 B ．土建施工图C．结构施工图D．土建施面工图与结构施工图4、三面投影展开图中，正面图反映形体的方位关系是（）。

9、房屋结构中框架代号为（）。

A．前后、左右 B ．上下、左右 C ．上下、A．KJ B ．GJ C ．CJ D ．ZJ前后D．不确定10、不属于建筑平面图的是（）。

5、三面投影是如何展开的（）。

A．标准层平面图 B ．底层平面图A．水平面H绕OX轴向下旋转90°，侧面W绕OZ轴向右C．基础平面图 D ．屋顶平面图旋转90°11、对于风向频率玫瑰图说法错误的是（）。

B．正平面H绕OX轴向下旋转90°，侧面W绕OZ轴向左A．它是根据某一地区全年平均统计的各个方向顺风次数旋转90°的百分数值，按一定比例绘制15、横向定位轴线的编号用（）。

建筑识图复习题及答案建筑识图是工程技术人员必须掌握的基本技能之一，它涉及到对建筑图纸的阅读、理解和应用。

以下是一些建筑识图的复习题及答案，供参考。

一、选择题1. 建筑图纸中，通常使用哪些符号来表示墙体？- A. 直线- B. 虚线- C. 点划线- D. 波浪线答案：A2. 在建筑图纸上，以下哪个符号表示门？- A. 圆形- B. 矩形- C. 箭头- D. 斜线答案：B3. 建筑平面图中，哪个字母通常用来表示窗户？- A. W- B. D- C. C- D. M答案：A4. 建筑图纸中的尺寸标注，通常包括哪些内容？- A. 长度和宽度- B. 高度和深度- C. 长度、宽度和高度- D. 长度、宽度、高度和深度答案：D5. 在建筑图纸上，以下哪个符号表示楼梯？- A. 斜线- B. 折线- C. 螺旋线- D. 波浪线答案：B二、判断题1. 建筑图纸中的平面图是建筑物的水平剖面图。

（错误）2. 建筑图纸中的立面图是建筑物的垂直剖面图。

（错误）3. 建筑图纸中的剖面图是建筑物的垂直剖面图。

（正确）4. 建筑图纸中的详图是用来展示建筑物细节部分的图。

（正确）5. 建筑图纸中的索引图是用来表示建筑物整体布局的图。

（错误）三、简答题1. 简述建筑平面图的作用。

答案：建筑平面图是展示建筑物水平方向布局的图纸，它详细展示了建筑物的平面布局，包括房间的分布、墙体的位置、门窗的设置等，是建筑设计和施工的重要参考。

2. 描述建筑立面图的特点。

答案：建筑立面图是展示建筑物垂直方向的图纸，它通常展示建筑物的正面、侧面或背面，包括建筑物的高度、窗户和门的位置、屋顶的形态等，有助于理解建筑物的外观和结构。

3. 解释建筑剖面图的作用。

答案：建筑剖面图是通过对建筑物进行假想的垂直切割，展示其内部结构和构造的图纸。

它有助于了解建筑物的内部构造、材料和空间关系，对于施工和结构设计至关重要。

四、应用题1. 假设你是一名建筑师，需要根据以下信息绘制一个简单的住宅平面图：- 住宅面积：100平方米- 房间数量：3个卧室，1个客厅，1个厨房，1个卫生间- 其他要求：至少有一个阳台答案：根据上述信息，可以绘制一个包含三个卧室、一个客厅、一个厨房和一个卫生间的住宅平面图。

建筑设备安装识图与施工复习题1复习题一、填空题1.建筑给水系统的分类按用途基本可分三类、及消防给水系统。

2.建筑设备施工图一般有、、、及安装详图组成。

3.室内给水系统的组成主要由、、给水主管、给水立管、给水横支管、升压和贮水设备等部分组成。

4. 给水系统的给水方式常有、设水箱的给水方式及。

5. 建筑内部给水系统常用的管材有和。

6. 管道安装完后还要管道试压、、。

7. 控制附件在管路上起和，一般指各种阀门。

8. 水泵的试运行包括：试运转前的检查、、、运转后的各项检查及运行记录。

9. 止回阀通常安装于水泵出口，防止水。

10. 管道的连接方式有、焊接连接、法兰连接等方式。

11. 水表用来计量建筑物的。

12. 根据供暖系统散热方式不同，主要可分为对流供暖和。

13. 消防管道系统的阀门一般采用或蝶阀。

14. 例如在识读电气系统和给水系统时，一般应按下面的顺序进行：进户线→配电盘→→→→用电设备。

15. 给水管道敷设可分为和两种。

16. 离心式水泵的基本参数有、、功率、效率和转速及吸程等。

17. 排水立管上应每隔一层设置一个检查口，但在和有卫生器具的必须设置。

18. 下图为水泵接管的平面图，其标注框内所指设备、配件的名称是①、②、③、④、⑤、⑥、⑦、⑧。

19. 排水通气管道在经常有人停留的平屋顶上，通气管应高出屋面，并应根据防雷要求。

20. 消防水龙带是输送消防水的软管，一端通过快速内扣式接口与，另一端。

21. 管道保温结构由、和保护层三个部分组成。

22. 水泵工作管路附件可简称一泵、、三阀23. 水泵的基本参数是流量、扬程、功率、转速和收程等，上述参数中，以、最为重要。

24. 室内消火栓给水系统由、水枪、消防卷盘、水泵接合器等组成。

25. 消防水龙带按材质分为和。

26. 室内常用消防水龙带直径规格有和两种，其长度不宜超过25m。

27. 给排水施工图中标高应以为单位，一般应注写到小数点后。

28. 坐式大便器分为和两种。

《建筑安装工程基础知识》试题库第一章建筑识图与工艺视图第一节轴测图一、了解轴测投影知识（一）填空题：1、轴测图是用平行投影法进行投影所得的一种投影图。

二、了解正等测图（二）单项选择题：1、轴测投影分为（ B ）投影和斜轴测投影。

A. 正等侧B. 正轴测C.正二测D.正三测三、了解斜二测图第二节剖面图一、了解剖面图的形成二、了解剖面图的标注三、了解剖面图的种类（一）填空题：1、用两个或两个以上相交剖切平面剖切形体，所得到的剖面图称作展开剖面图。

第三节断面图一、了解断面图的形成和标注二、了解断面图的分类第四节建筑工程识图（一）填空题：1、室内给水系统由房屋引入管、水表节点、给水管网、给水附件、用水设备、水泵、水箱等附属设备组成。

2、室内给水排水施工图主要包括：设计说明、主要材料统计表、管道平面布置图、管路系统轴测图、详图。

3、采暖详图主要表明采暖平面图和系统轴测图中复杂节点的详细构造及设备安装方法。

4、电气施工图一般由施工说明、电气平面图、电气系统图、设备布置图、电气原理接线图和详图组成。

（二）单项选择题;1、（ A ）图能直观的看出供热总管和回水总管的进出口，供热立管的位置及编号等。

A.采暖底层平面图B.采暖中间平面图C.采暖顶层平面图D.采暖系统轴测图第二章建筑测量基础知识第一节绪论一、了解测量学概念及建筑工程测量的任务二、了解测量工作的概述第二节水准测量（一）、填空题：1、测量上常用的单位有度分秒制和弧度制。

2、水准测量是精确测定地面高程的一种主要方法，是高程测量中最精密、最常用的方法。

3、测定水平距离的方法有钢尺测量、视距测量、光电测距等。

（二）、单项选择题：1、（ A）是精确测定地面高程的一种主要方法，是高程测量中最精密、最常用的方法。

A.水准测量B.三角高程测量C.气压高程测量D.GPS高程测量2、微倾式水准仪的基本操作程序哪项组合最为正确（ C ）⑴安置仪器⑵精确整平⑶瞄准水准尺⑷读数⑸粗略整平A.⑴⑵⑶⑷⑸B.⑴⑶⑸⑵⑷C.⑴⑸⑵⑶⑷D.⑴⑸⑶⑵⑷三、多项选择题：1、水准仪有那几部分组成（ACD）。

建筑设备安装识图与施工复习题目一、选择题：1、给水管道的试验压力当设计未注明时各种材质的给水管道系统试验压力为工作压力的 ( A )倍。
