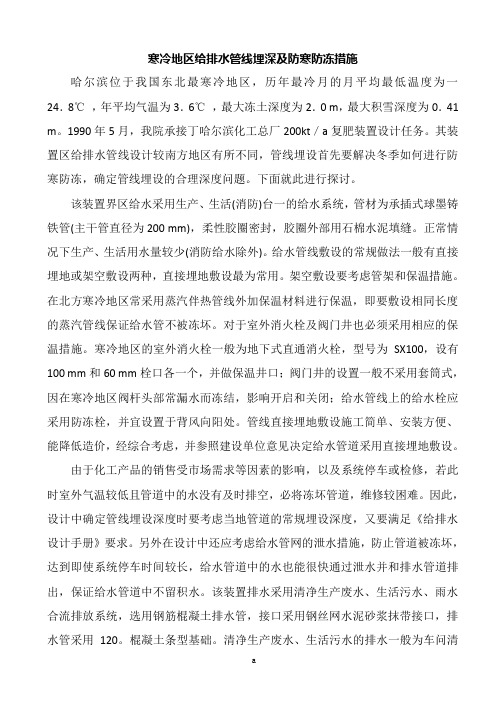

寒冷地区给排水管线埋深及防寒防冻措施(保温检查井)

寒冷地区给排水管线埋深及防寒防冻措施哈尔滨位于我国东北最寒冷地区，历年最冷月的月平均最低温度为一24．8℃，年平均气温为3．6℃，最大冻土深度为2．0 m，最大积雪深度为0．41 m。

1990年5月，我院承接丁哈尔滨化工总厂200kt／a复肥装置设计任务。

其装置区给排水管线设计较南方地区有所不同，管线埋设首先要解决冬季如何进行防寒防冻，确定管线埋设的合理深度问题。

下面就此进行探讨。

该装置界区给水采用生产、生活(消防)台一的给水系统，管材为承插式球墨铸铁管(主干管直径为200 mm)，柔性胶圈密封，胶圈外部用石棉水泥填缝。

正常情况下生产、生活用水量较少(消防给水除外)。

给水管线敷设的常规做法一般有直接埋地或架空敷设两种，直接埋地敷设最为常用。

架空敷设要考虑管架和保温措施。

在北方寒冷地区常采用蒸汽伴热管线外加保温材料进行保温，即要敷设相同长度的蒸汽管线保证给水管不被冻坏。

对于室外消火栓及阀门井也必须采用相应的保温措施。

寒冷地区的室外消火栓一般为地下式直通消火栓，型号为SX100，设有100 mm和60 mm栓口各一个，并做保温井口；阀门井的设置一般不采用套筒式，因在寒冷地区阀杆头部常漏水而冻结，影响开启和关闭；给水管线上的给水栓应采用防冻栓，并宜设置于背风向阳处。

管线直接埋地敷设施工简单、安装方便、能降低造价，经综合考虑，并参照建设单位意见决定给水管道采用直接埋地敷设。

由于化工产品的销售受市场需求等因素的影响，以及系统停车或检修，若此时室外气温较低且管道中的水没有及时排空，必将冻坏管道，维修较困难。

因此，设计中确定管线埋设深度时要考虑当地管道的常规埋设深度，又要满足《给排水设计手册》要求。

另外在设计中还应考虑给水管网的泄水措施，防止管道被冻坏，达到即使系统停车时间较长，给水管道中的水也能很快通过泄水并和排水管道排出，保证给水管道中不留积水。

该装置排水采用清净生产废水、生活污水、雨水合流排放系统，选用钢筋棍凝土排水管，接口采用钢丝网水泥砂浆抹带接口，排水管采用120。

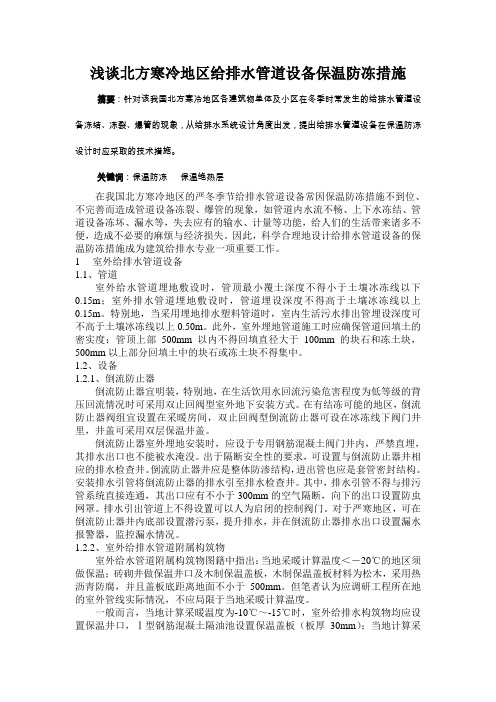

浅谈北方寒冷地区给排水管道设备保温防冻措施摘要：针对该我国北方寒冷地区各建筑物单体及小区在冬季时常发生的给排水管道设备冻结、冻裂、爆管的现象，从给排水系统设计角度出发，提出给排水管道设备在保温防冻设计时应采取的技术措施。

关键词：保温防冻保温绝热层在我国北方寒冷地区的严冬季节给排水管道设备常因保温防冻措施不到位、不完善而造成管道设备冻裂、爆管的现象，如管道内水流不畅、上下水冻结、管道设备冻坏、漏水等，失去应有的输水、计量等功能，给人们的生活带来诸多不便，造成不必要的麻烦与经济损失。

因此，科学合理地设计给排水管道设备的保温防冻措施成为建筑给排水专业一项重要工作。

1室外给排水管道设备1.1、管道室外给水管道埋地敷设时，管顶最小覆土深度不得小于土壤冰冻线以下0.15m；室外排水管道埋地敷设时，管道埋设深度不得高于土壤冰冻线以上0.15m。

特别地，当采用埋地排水塑料管道时，室内生活污水排出管埋设深度可不高于土壤冰冻线以上0.50m。

此外，室外埋地管道施工时应确保管道回填土的密实度：管顶上部500mm以内不得回填直径大于100mm的块石和冻土块，500mm以上部分回填土中的块石或冻土块不得集中。

1.2、设备1.2.1、倒流防止器倒流防止器宜明装，特别地，在生活饮用水回流污染危害程度为低等级的背压回流情况时可采用双止回阀型室外地下安装方式。

在有结冻可能的地区，倒流防止器阀组宜设置在采暖房间，双止回阀型倒流防止器可设在冰冻线下阀门井里，井盖可采用双层保温井盖。

倒流防止器室外埋地安装时，应设于专用钢筋混凝土阀门井内，严禁直埋，其排水出口也不能被水淹没。

出于隔断安全性的要求，可设置与倒流防止器井相应的排水检查井。

倒流防止器井应是整体防渗结构，进出管也应是套管密封结构。

安装排水引管将倒流防止器的排水引至排水检查井。

其中，排水引管不得与排污管系统直接连通，其出口应有不小于300mm的空气隔断，向下的出口设置防虫网罩。

排水引出管道上不得设置可以人为启闭的控制阀门。

冬季供水管道防寒措施
1. 绝缘保温，对于室外暴露的水管，可以使用绝缘材料进行包裹，如泡沫管或者保温棉，以减少热量的散失，保持管道温度稳定。

2. 加热设备，对于特别寒冷的地区或者暴露在室外的管道，可
以安装加热设备，如加热电缆或加热带，以保持管道温暖，防止结冰。

3. 密封隔离，在室内水管穿越外墙的地方，要确保隔离和密封
良好，防止冷空气进入管道周围的空间，导致管道温度降低。

4. 循环供水，对于大型建筑或供水系统，可以通过循环供水的
方式，让水流保持在一定速度，防止静止水在管道内结冰。

5. 定期检查，在冬季，要定期检查供水管道的状态，特别是室
外和易受寒冷影响的部分，及时发现问题并采取措施。

6. 保持室温，对于室内水管，要保持室内温度，可以通过加热
设备或保温措施来防止管道结冰。

总的来说，冬季供水管道防寒措施需要综合考虑管道的位置、环境温度、管道材质等因素，采取综合的保温措施，确保供水管道在寒冷的冬季能够正常运行。

给排水管道防冻措施一、引言在寒冷的冬季，给排水管道容易受到冻结的影响，给我们的生活带来很多不便。

因此，采取一些有效的防冻措施是非常必要的。

本文将介绍一些常用的给排水管道防冻措施，以帮助大家更好地应对冬季的给排水管道问题。

二、保温措施1. 外保温在建造和维护给排水管道时，可以采用外保温措施来防止管道冻结。

常用的外保温材料有聚氨酯泡沫、玻璃棉、岩棉等。

这些材料具有良好的隔热性能，能够有效地防止管道受到外界低温的影响。

2. 内保温除了外保温，内保温也是防止给排水管道冻结的重要措施。

内保温主要是指在管道内部进行保温处理，以减少管道内部的热量散失。

常用的内保温材料有聚氨酯发泡剂、聚苯乙烯泡沫等。

这些材料可以填充在管道内部，形成一个保温层，降低管道受到外界低温的影响。

三、加热措施1. 电加热电加热是一种常用的给排水管道防冻措施。

可以在给排水管道的周围安装电加热带，通过加热带的发热作用，来防止管道冻结。

这种方法可以根据需要进行控制，节省能源，并且安全可靠。

2. 蒸汽加热蒸汽加热也是一种常用的给排水管道防冻措施。

可以通过给排水管道周围的蒸汽管道来提供热源，防止管道冻结。

这种方法需要合理设计蒸汽管道的布局和控制系统，以确保管道能够得到适当的加热。

四、排水措施1. 防止积水冬季给排水管道冻结的主要原因之一是积水。

因此，要采取措施防止积水的产生。

可以通过合理设计排水系统，设置坡度，确保排水畅通。

另外，在不使用的管道上可以进行封堵，防止水流进入管道，避免冻结的发生。

2. 及时排水当发现给排水管道有积水时，应及时进行排水处理。

可以通过打开给排水管道的阀门，将积水排出，避免积水冻结造成管道堵塞。

五、其他措施1. 温度监测为了更好地了解给排水管道的温度变化，可以安装温度传感器进行监测。

通过监测温度变化，可以及时采取相应的措施，防止管道的冻结和损坏。

2. 定期维护定期维护给排水管道也是防止管道冻结的重要措施。

可以定期检查管道是否存在漏水、破损等问题，并及时进行修复和更换。

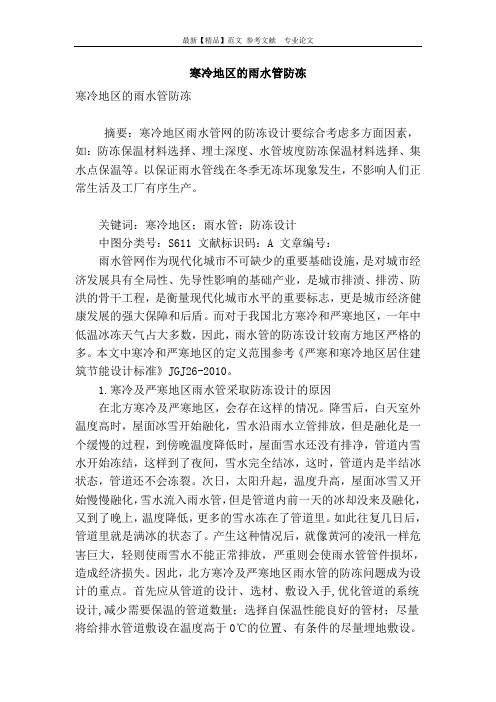

寒冷地区的雨水管防冻寒冷地区的雨水管防冻摘要：寒冷地区雨水管网的防冻设计要综合考虑多方面因素，如：防冻保温材料选择、埋土深度、水管坡度防冻保温材料选择、集水点保温等。

以保证雨水管线在冬季无冻坏现象发生，不影响人们正常生活及工厂有序生产。

关键词：寒冷地区；雨水管；防冻设计中图分类号：S611 文献标识码：A 文章编号：雨水管网作为现代化城市不可缺少的重要基础设施，是对城市经济发展具有全局性、先导性影响的基础产业，是城市排渍、排涝、防洪的骨干工程，是衡量现代化城市水平的重要标志，更是城市经济健康发展的强大保障和后盾。

而对于我国北方寒冷和严寒地区，一年中低温冰冻天气占大多数，因此，雨水管的防冻设计较南方地区严格的多。

本文中寒冷和严寒地区的定义范围参考《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010。

1.寒冷及严寒地区雨水管采取防冻设计的原因在北方寒冷及严寒地区，会存在这样的情况。

降雪后，白天室外温度高时，屋面冰雪开始融化，雪水沿雨水立管排放，但是融化是一个缓慢的过程，到傍晚温度降低时，屋面雪水还没有排净，管道内雪水开始冻结，这样到了夜间，雪水完全结冰，这时，管道内是半结冰状态，管道还不会冻裂。

次日，太阳升起，温度升高，屋面冰雪又开始慢慢融化，雪水流入雨水管，但是管道内前一天的冰却没来及融化，又到了晚上，温度降低，更多的雪水冻在了管道里。

如此往复几日后，管道里就是满冰的状态了。

产生这种情况后，就像黄河的凌汛一样危害巨大，轻则使雨雪水不能正常排放，严重则会使雨水管管件损坏，造成经济损失。

因此，北方寒冷及严寒地区雨水管的防冻问题成为设计的重点。

首先应从管道的设计、选材、敷设入手,优化管道的系统设计,减少需要保温的管道数量；选择自保温性能良好的管材；尽量将给排水管道敷设在温度高于0℃的位置、有条件的尽量埋地敷设。

2.寒冷及严寒地区不采暖管道保温层材料的选择通常管道防冻保温结构包括:保温层(绝热层)、防潮层、保护层。

地下管道防冻指南大雪天气保障措施地下管道是现代城市运行不可或缺的重要设施之一，它们承载着供水、供电、供暖、通信等功能，在寒冷的冬季，特别是大雪天气中，地下管道易受到冻结的威胁，这将对城市的正常运转造成严重影响。

因此，制定一套科学合理的防冻指南和相应的保障措施，对于确保地下管道的安全运行至关重要。

一、积极采取保温措施寒冷的冬季是地下管道防冻工作的关键时期。

为了防止管道受到冻结，我们可以采取以下保温措施：1. 保温材料：在地下管道系统中使用高效保温材料，例如聚氨酯泡沫、玻璃棉等，以提高管道的保温性能。

2. 护套管：对于易受冻的地下管道，可在外部加装护套管，形成有效的保温层。

3. 加热电缆：对于特殊需要，可以在地下管道表面加装加热电缆，通过外部供电保持管道温度，防止冻结。

二、加强监测和维护及时发现潜在防冻隐患，采取相应措施进行修复，是地下管道防冻工作的重要一环。

1. 定期巡检：加强对地下管道系统的定期巡检，发现漏水、破损等情况及时进行修复。

减少潜在冻结风险。

2. 温度监测：安装温度传感器来监测地下管道的温度变化，一旦温度过低，及时采取措施防止冻结。

3. 防止积水：及时清理管道周围的积水和排水系统，确保管道畅通，减少冻结的机会。

三、冬季应急措施在大雪天气中，如果管道遭受冻结，及时采取应急措施将减少受损和修复的风险。

1. 人工加热：对于已经冻结的管道，可以使用电热炉、电吹风等工具进行人工加热，使管道解冻。

2. 启用备用管道：若出现管道无法解冻或修复的情况，及时启用备用管道或应急供水、供电设备，以确保城市基础设施正常运行。

3. 发布通知：在出现地下管道冻结情况时，及时发布通知，向居民和企事业单位提供相关防冻指南，引导他们采取应对措施。

综上所述，地下管道防冻工作是确保城市正常运行的重要措施。

通过采取保温措施、加强监测和维护以及冬季应急措施，我们可以最大限度地减少地下管道冻结带来的影响。

当大雪天气来临时，城市管理部门需要根据具体情况制定相应的保障措施，确保地下管道的安全运行。

北方地区室外给水管道设施冬季防冻措施探讨摘要：北方地区室外给排水管道设施冬季防冻意义重大，它关系到人们的生活、生产等活动，而在我国北方地区，给水管道冻胀时有发生，造成人们生活的不便，甚至影响企业的正常生产，为此结合工程实例探讨北方地区室外给排水管道设施冬季防冻措施。

关键词：管道爆裂保温防冻加强措施注意事项引言近年来连续出现罕见的低温雨雪天气给我国北方地区的生活带来了诸多不便，室外给排水管道设施冻胀爆裂现象时有发生，给人民群众的生活造成不必要的经济损失与麻烦，室外给水管道的防冻成为一项重要工作。

极端寒冷的恶劣天气是导致室外给水管道冻胀的罪魁祸首，这就需要我们在设计、安装管道设施过程中采取预防和保护措施，最大限度的降低管道冻胀爆裂现象的发生，为此本文结合工程实例探讨室外给水管道设施的防冻措施。

1 给水管道设备冻胀原因首先，我国北方地区冬季较为寒冷，多数地区冬季最低气温都在-30℃以下，冰冻线超过两米，在设计、施工时未保证管道的埋深或管道覆土未按规范要求回填夯实，都可能造成管道的冻胀。

其次，一些给水管道为消防专用，平时管道内的水为静止状态，得不到热量的补充，随着水温持续降低，管道冻胀时有发生。

再次，室外给水管道附属构筑物中管道和设备外露，而井室通常不采取保温措施，内部温度也会降至冰点之下，最终导致管道冻胀。

最后，极端寒冷的恶劣天气在近几年频繁出现，冰冻深度超出规范的要求而导致给水管道冻胀。

总之，室外给水管道冻胀因素很多，不仅造成人们生活的不便，甚至影响企业的正常生产，给社会带来较大经济损失，为此解决我国北方地区室外给水管道的防冻问题，采取必要的防冻措施，保证人们的正常生活、生产具有重要意义。

2 室外给水管道防冻措施2.1管道敷设根据《给水排水设计手册》（第3册：城镇给水）和《建筑给水排水设计规范》相关规定，当给水管管径DN≤300时，管底在冰冻线以下的距离为DN+200。

例如：大连地区冰冻深度为930mm，按照上述要求，管上皮覆土厚度为1130mm，因此大连市内给水管道覆土厚度统一规定为1.2m。

寒冷地区给排水管线埋深及防寒防冻措施哈尔滨位于我国东北最寒冷地区，历年最冷月的月平均最低温度为一24．8℃，年平均气温为3．6℃，最大冻土xx为2．0 m，最大积雪xx为0．41m。

1990年5月，我院承接丁哈尔滨化工总厂200kt／a复肥装置设计任务。

其装置区给排水管线设计较南方地区有所不同，管线埋设首先要解决冬季如何进行防寒防冻，确定管线埋设的合理深度问题。

下面就此进行探讨。

该装置界区给水采用生产、生活(消防)台一的给水系统，管材为承插式球墨铸铁管(主干管直径为200 mm)，柔性胶圈密封，胶圈外部用石棉水泥填缝。

正常情况下生产、生活用水量较少(消防给水除外)。

给水管线敷设的常规做法一般有直接埋地或架空敷设两种，直接埋地敷设最为常用。

架空敷设要考虑管架和保温措施。

在北方寒冷地区常采用蒸汽伴热管线外加保温材料进行保温，即要敷设相同长度的蒸汽管线保证给水管不被冻坏。

对于室外消火栓及阀门井也必须采用相应的保温措施。

寒冷地区的室外消火栓一般为地下式直通消火栓，型号为SX100，设有100mm和60mm栓口各一个，并做保温井口；阀门井的设置一般不采用套筒式，因在寒冷地区阀杆头部常漏水而冻结，影响开启和关闭；给水管线上的给水栓应采用防冻栓，并宜设置于背风向阳处。

管线直接埋地敷设施工简单、安装方便、能降低造价，经综合考虑，并参照建设单位意见决定给水管道采用直接埋地敷设。

由于化工产品的销售受市场需求等因素的影响，以及系统停车或检修，若此时室外气温较低且管道中的水没有及时排空，必将冻坏管道，维修较困难。

因此，设计中确定管线埋设深度时要考虑当地管道的常规埋设深度，又要满足《给排水设计手册》要求。

另外在设计中还应考虑给水管网的泄水措施，防止管道被冻坏，达到即使系统停车时间较长，给水管道中的水也能很快通过泄水并和排水管道排出，保证给水管道中不留积水。

该装置排水采用清净生产废水、生活污水、雨水合流排放系统，选用钢筋棍凝土排水管，接口采用钢丝网水泥砂浆抹带接口，排水管采用120。

冰雪城市供水管网防冻措施随着气温的持续下降，冰雪城市供水管网的防冻工作显得尤为重要。

在寒冷的冬季，供水管网很容易受到低温的影响，导致管道冻裂，给居民的生活带来很大的不便。

因此，采取有效的防冻措施是十分必要的。

一、加强供水管网的保温措施保温是防止供水管网冻裂的重要手段之一。

首先，要对供水管道进行充分的检查，发现漏洞或损坏的地方及时修补。

其次，可以将保温材料包裹在管道上，提高管道的保温效果。

常见的保温材料有聚氨酯泡沫、玻璃棉等，这些材料具有良好的隔热性能，可以有效地减少热量的散失，保持管道内水温的稳定。

二、增加管网的排水设备在冬季，供水管网内的水会因温度下降而结冰，造成管道的堵塞。

因此，添加排水设备是非常必要的。

在供水管网的低洼处、拐角处等易积水的地方，安装适当的排水口或泄水阀，以便及时排除结冰水，减少管道堵塞的风险。

三、定期进行管道除冰工作冰雪城市供水管网防冻措施中，除冰工作非常关键。

在可能出现冻结的地方，如供水管道口径较小、经过较长时间不用水的区域等，可以采用定期除冰的方式来防止管道的冻裂。

常用的除冰方法有热水冲洗、采用电热带等。

四、加强监测和维护工作在冰雪城市，供水管网的防冻工作需要进行持续的监测和维护。

利用现代技术手段，监测管道内水温的变化情况，及时发现潜在的问题。

同时，在供水管网的使用过程中，定期清洗和养护管道，确保运行的顺畅和安全。

五、提高供水管网的抗冻能力为了提高供水管网的抗冻能力，可以采用一些新技术和新材料。

例如，采用抗冻合金材料制作供水管道，可以改善管道的抗冻性能。

同时，合理设计供水管网的布局和结构，减少管道的曲折和弯折，有利于水流的顺畅，降低结冰风险。

六、加强宣传和教育为了让居民了解供水管网的防冻措施，需要加强相关的宣传和教育工作。

可以通过社区宣传、媒体报道等方式，向居民普及防冻知识。

同时，提供给居民一些实用的防冻技巧和建议，引导他们在冬季正确使用和维护供水设施，减少供水管网的冻裂风险。
