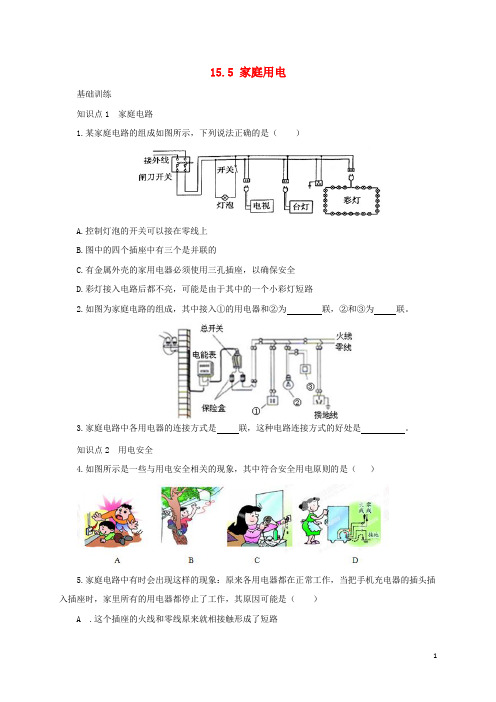

15.5 家庭用电基础训练知识点1 家庭电路1.某家庭电路的组成如图所示，下列说法正确的是（）A.控制灯泡的开关可以接在零线上B.图中的四个插座中有三个是并联的C.有金属外壳的家用电器必须使用三孔插座，以确保安全D.彩灯接入电路后都不亮，可能是由于其中的一个小彩灯短路2.如图为家庭电路的组成，其中接入①的用电器和②为联，②和③为联。
3.家庭电路中各用电器的连接方式是联，这种电路连接方式的好处是。
知识点2 用电安全4.如图所示是一些与用电安全相关的现象，其中符合安全用电原则的是（）5.家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是（）A .这个插座的火线和零线原来就相接触形成了短路B .插头与这个插座接触不良形成了断路C. 插头插入这个插座时，导致火线和零线相接触形成了短路D .同时工作的的用电器过多，导致干路电流过大，保险开关跳闸6.电器的使用丰富了人们的生活，但若使用不当，也会带来危害。
在日常用电中要注意：开关必须接在线上；一般情况下，人体的安全电压不高于 V，不要触摸火线或漏电的用电器。
综合训练7.如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（）A.空气开关B.双孔插座C.带开关的灯泡D.三孔插座8.“创建平安和谐校园”是大家共同的心愿，必须注意安全，珍惜生命。
下列做法中，不符合安全用电要求的是（）A.雷雨闪电时，不要在树下躲雨B.空调插头应选用图中的乙C.发生触电时，首先要切断电源D.做卫生时不能用湿抹布擦插座面板9.下列对应图示的做法，不符合安全用电与保护原则的是（）A.同时将双手分别接触裸露的火线和零线B.远离有此标志的设备C.雷雨天不在树下避雨D.家庭电路中安装熔断器10.小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光。
2108年中考物理真题归类汇编——“电表示数变化”考题荟萃（一）类型一：滑动变阻器与用电器串联1．（2018•滨州）如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，下列四个选项中，判断正确的是（）A．电流表、电压表的示数均变小B．电流表、电压表的示数均变大C．电流表示数变大、电压表示数变小D．电压表与电流表示数的比值变小2．（2018•凉山州）如图所示，闭合电路中的开关S，将滑动变阻器的滑片P向左移动时，两电表的读数变化情况是（）A．电压表读数变小，电流表读数变小B．电压表读数变大，电流表读数变小C．电压表读数变大，电流表读数变大D．电压表读数变小，电流表读数变大3．（2018•新疆）如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A．电压表示数变小，灯L变亮B．电压表示数变小，灯L变暗C．电压表示数变大，灯L变亮D．电压表示数变大，灯L变暗4．（2018•攀枝花）如图所示，电源电压不变，开关闭合，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电流表的示数变大，电压表V1的示数变小，V2的示数不变B．电流表的示数变大，电压表V1的示数变小，V2的示数变大C．电流表的示数变小，电压表V1的示数变大，V2的示数变小D．电流表的示数变大，电压表V1的示数不变，V2的示数变小5．（2018•自贡）如图所示的电路，电源电压保持不变，闭合开关S，当滑片P向左移动时，下列说法正确的是（）A．电流表示数变小B．电流表示数变大C．电压表示数变小D．电压表示数不变6．（2018•南充）在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中（）A．电压表V1示数不变，电压表V2示数变大B．电流表A示数变大C．电压表V2示数与电流表A示数的比值变小D．电压表V1示数与电流表A示数的比值不变7．（2018•广安）如图所示的电路，电源电压恒为4.5V，电流表的量程为0﹣0.6A，电压表的量程为0～3V，定值电阻阻值5Ω，滑动变阻器R的最大阻值50Ω，闭合开关S，移动滑片P的过程中，下列说法正确的是（）A．若滑片P向左移，电流表的示数变小B．电压表与电流表的比值不变C．滑动变阻器允许的调节范围是2.5Ω～50ΩD．电流表的变化范围是0.3A～0.6A8．（2018•安徽）如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片。
2018年中考物理真题汇编: 电流与电路一、选择题1.以下用品中，在通常情况下属于导体的是( )A. 橡皮擦B. 铅笔芯C. 玻璃杯D. 塑料尺【答案】B【解析】橡皮檫、玻璃棒、塑料尺都属于绝缘体；铅笔芯中的石墨容易导电，属于导体。
故答案为：B。
【分析】容易导电的物体叫做导体，如：石墨、人体、大地以及酸、碱、盐的水溶液。
2.下列说法中，正确的是（）A.摩擦起电就是创造了电荷B.正电荷定向移动的方向被规定为电流的方向C.人体、大地、塑料都是导体D.导体的电阻跟它两端的电压成正比【答案】B【解析】A、摩擦起电实质是电子发生了转移，不是创造了电荷，A不符合题意。
B、正电荷定向移动的方向被规定为电流的方向，B符合题意。
C、人体、大地是导体，塑料是绝缘体，C不符合题意；D、电阻是导体本身的性质，与它两端的电压无关；D不符合题意；故答案为：B。
【分析】物理学规定正电荷的定向移动方向为电流方向，塑料不容易导电是绝缘体，电阻的导体自身的特性，和电压无关.3.将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A.电冰箱产生的热量最多B.电脑产生的热量最多C.电热毯产生的热量最多D.三者产生的热量一样多【答案】C【解析】∵接在家庭电路中，U=220V，∴三种用电器的实际功率：；又∵，用电器工作时间t相等，∴三种用电器消耗的电能相同；∵电冰箱与电风扇工作时，主要把电能转化为机械能，产生的热量很小，电热毯工作时电热丝产生热量，把电能全部转化为热量；∴产生热量最多的是电热毯。
故答案为：C。
【分析】功率相同的用电器相同时间消耗的电能相同，利用电流的热效应工作的用电器产生的热是最多的.4.家庭常用的电吹风既能吹冷风又能吹热风。
下列电路中最符合电吹风工作要求的是（）A.B.C.D.【答案】A【解析】根据题意，电吹风既能吹冷风又能吹热风，所以电机与电热丝应并联，且为了使电热丝不会烧坏，在其发热时，电机必须工作。

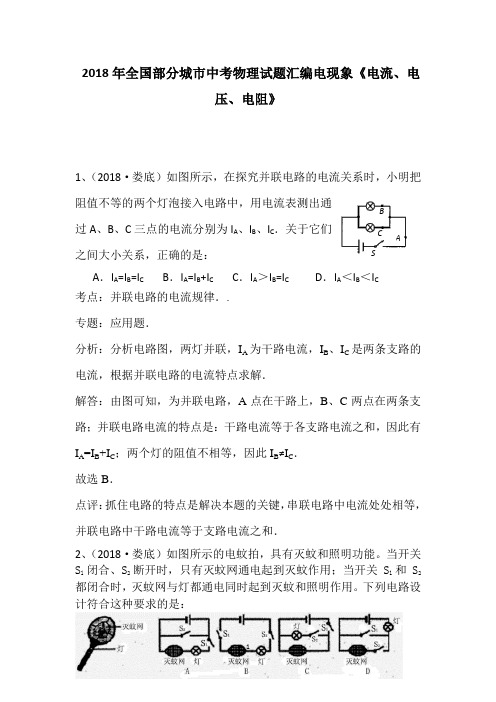

2018年全国部分城市中考物理试题汇编电现象《电流、电压、电阻》1、（2018·娄底）如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A 、B 、C 三点的电流分别为I A 、I B 、I C ．关于它们之间大小关系，正确的是： A ．I A =I B =I C B ．I A =I B +I C C ．I A ＞I B =I C D ．I A ＜I B ＜I C考点：并联电路的电流规律．.专题：应用题．分析：分析电路图，两灯并联，I A 为干路电流，I B 、I C 是两条支路的电流，根据并联电路的电流特点求解．解答：由图可知，为并联电路，A 点在干路上，B 、C 两点在两条支路；并联电路电流的特点是：干路电流等于各支路电流之和，因此有I A =I B +I C ；两个灯的阻值不相等，因此I B ≠I C ．故选B ．点评：抓住电路的特点是解决本题的关键，串联电路中电流处处相等，并联电路中干路电流等于支路电流之和．2、（2018·娄底）如图所示的电蚊拍，具有灭蚊和照明功能。
当开关S l 闭合、S 2断开时，只有灭蚊网通电起到灭蚊作用；当开关S l 和S 2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。
下列电路设计符合这种要求的是： B A CS考点：串、并联电路的设计．.专题：作图题；电流和电路．分析：串联电路的特点是各用电器之间相互影响，并联电路的特点是互不影响．再根据开关的作用来判断符合要求的电路图．解答：根据题意可知，灭蚊网和灯泡互不影响，因此属于并联，故ABD错误；当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用，说明S1控制整个电路，S2控制灯泡，故C正确；故选C．点评：此题主要考查的是串并联电路的特点以及开关的作用，比较简单．3、（3分）（2018•重庆）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（）．．．D．考点：电路图及元件符号．.专题：电流和电路．分析：根据生活经验可知，红绿交通信号灯不能同时工作、且互不影响即为并联，然后分析选项得出答案．解答：A、两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A不正确；B、只闭合开关S1时红灯亮，只闭合开关S2时绿灯亮，两灯独立工作，互不影响，故B正确；C、两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不正确；D、当只闭合开关S2时，两灯泡都发光；只闭合S1时绿灯亮．故D 不正确．故选B．点评：本题考查了电路图的设计，关键是知道红绿交通信号灯两灯泡不会同时亮，要注意从选项中找出最符合题意的答案．4、（2分）（2018•郴州）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V考点：串联电路的电压规律．专题：电压和电阻．分析：由电路图可知，灯泡L1、L2串联，电压表测L2两端的电压，即电压表的示数为L2两端的电压；根据串联电路的电压特点求出L1两端的电压．解答：因为电压表测L2两端的电压，所以L2两端的电压U2=4V，又因为L1、L2串联，则L1和L2两端电压之和为6V，所以L1两端的电压为U1=U﹣U2=6V﹣4V=2V．综上所述，选项ACD正确，B错误．故选B．点评：本题考查了串联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．5、（2018·北京）通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟该合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大考点：综合题答案：A6、（6分）（2018•郴州）（1）如图甲是一吊灯悬挂在天花板上，画出吊灯所受力的示意图；（2 ）请按照图乙所示的实物图画出电路图．考点：根据实物图画电路图．专题：图像综合题．分析：（2）从电路图可知，两只灯泡串联，受一个开关控制．解答：（2）电流从正极出发，经灯泡L1、L2、开关S回负极；如图所示：点评：本题考查根据电路图连接实物图，关键是分析出电路的连接，这是电学的重点，也是难点．画电路时，先要判断电灯的连接方式，再从电源的一极画起．7、（3分）（2018•武汉）某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（）．．C．．考点：电路图设计．.专题：电流和电路．分析：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，可知车尾的一盏刹车指示灯由两个开关控制；而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，说明车尾转向指示灯由两个开关分别控制；然后根据并联电路电流有多条通路，各支路互不影响分析即可．解答：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，说明这两个开关都能控制指示灯，而且两开关互不影响，即两开关并联；汽车的前后转向灯可以单独工作，所以它们是并联的．拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，说明由两个开关而且一个开关控制一个灯泡，综上分析，只有B选项符合题意．故选B．点评：此题主要考查了串并联电路的区别，首先要掌握串并联电路的特点，关键是看用电器能否单独工作．8、（2018•遂宁）验电器是根据同种电荷相互排斥的原理制成的。
28动态电路分析12．（2018•南京）如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：6．下列判断正确的是（）A．滑动变阻器的最大阻值为10ΩB．电路允许消耗的最大功率为4.5WC．小灯泡正常发光时，滑片P位于滑动变阻器中点位置D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W【分析】（1）由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
根据滑片在某一位置和在一端时滑动变阻器消耗的功率之比，算出电源电压；当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，电阻变大，说明滑片在最大阻值处，算出滑动变阻器的最大阻值；（2）根据P=UI和灯泡的额定电流算出电路允许消耗的最大功率；（3）根据欧姆定律和小灯泡正常发光时，算出滑动变阻器的电阻从而确定滑片P的位置；（4）根据P=UI算出小灯泡消耗的功率值以及变化值。
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
（1）设电源电压为U，当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，由P=UI可得，此时电路中的电流为：I=I L===0.5A，滑动变阻器消耗的功率为：P1=（U﹣U L）I=（U﹣6V）×0.5A﹣﹣﹣﹣﹣﹣﹣①当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处；变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了3V即增大了3V，此时滑动变阻器两端的电压为：U滑=U﹣6V+3V=U﹣3V，此时滑动变阻器消耗的功率为：P2=U滑I′=（U﹣3V）×0.3A﹣﹣﹣﹣﹣﹣②已知P1：P2=5：6﹣﹣﹣﹣③联立①②③解得，电源电压U=9V；则滑动变阻器的最大阻值为：R滑大====20Ω，故A错误；（2）灯泡的额定电流为0.5A，则电路中的最大电流为0.5A，电路允许消耗的最大功率：P大=UI大=9V×0.5A=4.5W，故B正确；（3）小灯泡正常发光时，滑动变阻器的电压为：U滑′=U﹣6V=9V﹣6V=3V，此时滑动变阻器的电阻为：R滑′===6Ω，因为滑动变阻器的最大阻值为20Ω，所以此时滑片P不在中点位置，故C错误；（4）由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率P L=P额=3W，滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了3V即增大了3V，由串联电路的电压规律可得，灯泡两端的电压减小了3V，则此时灯泡两端的电压U L′=6V﹣3V=3V，此时灯泡消耗的电功率：P L′=U L′I′=3V×0.3A=0.9W，则灯泡消耗的功率变化了：△P=P L﹣P L′=3W﹣0.9W=2.1W，故D错误。
电学作图题课后作业1. 在图屮，将电源、电流表、电压表三个元件符号填进电路的空缺处，要求电键S 闭合后，电 路能正常工作.2. 用笔画代替导线完成图1中电路的实物连接.要求：两灯串联，其中一个电压表测量电源两 端的电压、一个电压表测量某一个灯泡两端的电压；并在图2方框内画出电路图.S1 图23. 如图所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：①同时闭合声控开关和 光控开关电灯才能亮；②三孔插座单独接入.4. 综合作图・■家庭电路:如图所示家庭电路，凤灯1“和5由开关S 控制，墙上有一个固定插座•请把电路连接完整.5. 如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺旋管，当开关S 闭合时,................................... .............................发现小车向右运动，请在图中标出电源的正负极，通电螺线管的N、S极和A点处磁感线的方向.6.闭合开关后，小磁针静止时北极的指向如图所示，请标出螺线管左端的磁极名称，并画出螺线管上导线的绕向.电学作图题参考答案1.解：根据串联特点可知，滑动变阻器与灯泡应是串联连接，则左边或右边的空缺处应是电源和电流表，中间的空缺处应是相当于开路的电压表，故答案如下:LR2.解：将两灯串联，因电源电压为3V,所以两电压表选用小量程，将一个电压表并联的电源两端的，另处一个电压并联在另处一个灯泡两端，注意电压表正负接线柱的连接，如下左图所示：3.解：灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套;三孔插座与灯泡并联，其接法为：左零右火上接地，如下图所示：4.解：（1）由于家庭电路屮的各个用电器是并联连接，所以比电路屮的两盏日光灯Li和L2并联，开关接在干路上同时控制两盏灯泡：（2）首先辨别上面三根线地线、火线、零线.两孔插座接法：左孔接零线，右孔接火线；（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线.如图所示：5.解：从图可知，条形磁铁的右端是S极，左端为"极；由于同名磁极相互排斥，异名磁极相互吸引，可知通电螺线管的右端是N极，左端是S极；根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的右端为正极，左端是负极；在磁体的外部，磁感线都是从磁体的N极出来冋到S极，所以磁感线方向都向右.如图所示:6.解：由磁极间的相互作用规律可知，通电螺线管的右端为N极，左端为S极.根据安培定则,伸出右手使大拇指指向通电螺线管的N极（即螺线管的右端），则四指弯曲的方向为电流的方向, 结合电流由螺线管的左端流入画出绕线方法，答案如图所示:。
2018年中考试题分类解析1.（2018·广安中考)现代社会倡导文明出行，小华同学对十字路口的人行横道的红绿交通信号灯进行了观察，画出了如图所示的控制人行红绿灯的电路图。
你认为可行的是（ B ）【解析】本题考查串、并联电路的特点。
由生活经验可知，十字路口的红绿交通信号灯互不影响，可见它们是并联的，且分别由开关控制，B电路图符合实际；而D电路图中，当只闭合开关S2时，两灯泡都发光，只闭合S1时绿灯亮，不符合实际。
2(2018 ·安徽中考）17.如图所示，当带电体接触验电器的金属球时，下列说法正确的是A.若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上B.若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上C.若带电体带正电荷，则验电器就有一部分电子转移到带电体上D.若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上解析：选.C。
本题考查了验电器的原理及使用．菁优网版权所有AC、若带电体带正电荷，带电体缺少电子，所以不可能有电子从金属杆流向金属箔，而只能是有一部分电子从金属箔转移到金属杆上，故A错误，C正确；若带电体带负电荷，负电荷将部分转移到金属箔上，从而金属箔带负电，而带电体仍带负电，故B错误；若带电体带负电荷，是由于有多余的电子，则带电体就有一部分电子转移到验电器上，故D错误；3(2018·遂宁中考)4.如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关S和安全开关S1.当杯体放在主机上时，S1自动闭合，此时再闭合S,电动机才能启动，开始榨汁.下列电路图符合上述要求的是（ B ）【解析】本题考查串联和并联电路的应用。
当杯体放在主机上时，S1自动闭合，再闭合S时,电动机才能启动，开始榨汁，说明S1、S共同控制电动机，故B正确；电路图A中S1与电动机并联，开关S1、S都闭合，电路短路，不符合要求，故A错误；电路图C中，开关S1、S任一个闭合，电动机都转动，不符合要求，故C错误；电路图D中，开关S1、S都闭合，电路短路，不符合要求，故D错误。
2018年初三物理电路图练习题及答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018年初三物理电路图练习题及答案(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018年初三物理电路图练习题及答案(word版可编辑修改)的全部内容。
《电路图》练习题(附答案)一、单选题(每题3分，共36分)1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是（ )A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是( )3、如图所示的电路 ，下列分析正确的是 ( ） A ．若S 1、S 2、S 3都闭合时,则L 1 、L 2并联 B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联 C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联 D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 ( ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 ( ）L 2L 1L 2L 1L 2L 1L 2L 1A DC B L 2L 1S 1S 3 S 2A ．安全用电的原则是不接触低压带电体，不靠近高压带电体B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路, 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限 7、图中,若L 2的灯丝断了，而电路其他部分完好, 则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光8、在下图中,两灯泡组成并联的电路的电路图是（ ）AB C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ）A 、家用电器不能工作B 、家用电器的寿命会缩短C 、人接触家用电器时可能发生触电事故D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
专题26 简单电路一．选择题（共24小题）1．（•邵阳）在如图所示的实验电路中,电源电压为3伏,L1、L2发光时的电阻均为5欧,下列说法错误的是（）A．灯L1、L2是串联的B．电流表的量程应选0﹣3AC．电压表的量程应选0～3VD．电压表测的是灯L1两端的电压【分析】先分析电路图得出两灯的连接方式以及电流表和电压表的测量对象,利用欧姆定律确定电路中电流,据此确定电流表的量程；根据电源电压确定电压表的量程。
【解答】解：由图知,两灯泡L1、L2串联,电流表测量电路中电流,电压表测量灯L1两端的电压；而两灯的电阻相等,因此两灯泡分得的电压相同,即U1=U2=U=×3V=1.5V；电路中的电流：I===0.3A；所以电压表的量程应为0～3V,电流表的量程应为0～0.6A．故ACD正确、B错。
故选：B。
2．（•随州）如图所示,用毛皮摩擦过的橡胶棒接触金属箔已张开的验电器金属球,发现验电器的金属箔先闭合,后又张开,以下说法正确的是（）A．摩擦过程中创造了电荷B．验电器的金属箔开始时带负电荷C．验电器的工作原理是异种电荷相互排斥D．此过程中,瞬间产生的电流方向是从箔片流向橡胶棒【分析】（1）（2）自然界只存在两种电荷,正电荷和负电荷,丝绸摩擦过的玻璃棒带正电；毛皮摩擦过的橡胶棒带负电；不同物质组成的物体,原子核夺得电子的本领不同,相互摩擦时,一个物体夺得电子,因多余电子带负电,另一个物体因缺少电子带正电；（3）同种电荷相互排斥,异种电荷相互吸引；（4）正电荷定向移动的方向为电流的方向。
【解答】解：A、摩擦起电过程中,是电荷的转移,不是创造了电荷,故A错误；B、毛皮摩擦过的橡胶棒带负电,接触验电器的金属球时,验电器的金属箔先闭合,说明验电器带的是正电荷,发生了中和现象,后又张开,说明负电荷比较多,同种电荷相互排斥,故B错误；C、验电器的工作原理是同种电荷相互排斥,故C错误；D、橡胶棒带接触验电器的金属球时,验电器的金属箔先闭合,橡胶棒上的负电荷从橡胶棒转移到验电器上,故电流的方向是从验电器到橡胶棒,故D正确。
专题26 简单电路一．选择题（共24小题）1．（2018•邵阳）在如图所示的实验电路中，电源电压为3伏，L1、L2发光时的电阻均为5欧，下列说法错误的是（）A．灯L1、L2是串联的B．电流表的量程应选0﹣3AC．电压表的量程应选0～3VD．电压表测的是灯L1两端的电压【分析】先分析电路图得出两灯的连接方式以及电流表和电压表的测量对象，利用欧姆定律确定电路中电流，据此确定电流表的量程；根据电源电压确定电压表的量程。
【解答】解：由图知，两灯泡L1、L2串联，电流表测量电路中电流，电压表测量灯L1两端的电压；而两灯的电阻相等，因此两灯泡分得的电压相同，即U1=U2=U=×3V=1.5V；电路中的电流：I===0.3A；所以电压表的量程应为0～3V，电流表的量程应为0～0.6A．故ACD正确、B错。
故选：B。
2．（2018•随州）如图所示，用毛皮摩擦过的橡胶棒接触金属箔已张开的验电器金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．验电器的金属箔开始时带负电荷C．验电器的工作原理是异种电荷相互排斥D．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒【分析】（1）（2）自然界只存在两种电荷，正电荷和负电荷，丝绸摩擦过的玻璃棒带正电；毛皮摩擦过的橡胶棒带负电；不同物质组成的物体，原子核夺得电子的本领不同，相互摩擦时，一个物体夺得电子，因多余电子带负电，另一个物体因缺少电子带正电；（3）同种电荷相互排斥，异种电荷相互吸引；（4）正电荷定向移动的方向为电流的方向。
【解答】解：A、摩擦起电过程中，是电荷的转移，不是创造了电荷，故A错误；B、毛皮摩擦过的橡胶棒带负电，接触验电器的金属球时，验电器的金属箔先闭合，说明验电器带的是正电荷，发生了中和现象，后又张开，说明负电荷比较多，同种电荷相互排斥，故B错误；C、验电器的工作原理是同种电荷相互排斥，故C错误；D、橡胶棒带接触验电器的金属球时，验电器的金属箔先闭合，橡胶棒上的负电荷从橡胶棒转移到验电器上，故电流的方向是从验电器到橡胶棒，故D正确。
专题26 简单电路一．选择题（共24小题）1．（2018•邵阳）在如图所示的实验电路中，电源电压为3伏，L1、L2发光时的电阻均为5欧，下列说法错误的是（）A．灯L1、L2是串联的B．电流表的量程应选0﹣3AC．电压表的量程应选0～3VD．电压表测的是灯L1两端的电压【分析】先分析电路图得出两灯的连接方式以及电流表和电压表的测量对象，利用欧姆定律确定电路中电流，据此确定电流表的量程；根据电源电压确定电压表的量程。
【解答】解：由图知，两灯泡L1、L2串联，电流表测量电路中电流，电压表测量灯L1两端的电压；而两灯的电阻相等，因此两灯泡分得的电压相同，即U1=U2=U=×3V=1.5V；电路中的电流：I===0.3A；所以电压表的量程应为0～3V，电流表的量程应为0～0.6A．故ACD正确、B错。
故选：B。
2．（2018•随州）如图所示，用毛皮摩擦过的橡胶棒接触金属箔已张开的验电器金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．验电器的金属箔开始时带负电荷C．验电器的工作原理是异种电荷相互排斥D．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒【分析】（1）（2）自然界只存在两种电荷，正电荷和负电荷，丝绸摩擦过的玻璃棒带正电；毛皮摩擦过的橡胶棒带负电；不同物质组成的物体，原子核夺得电子的本领不同，相互摩擦时，一个物体夺得电子，因多余电子带负电，另一个物体因缺少电子带正电；（3）同种电荷相互排斥，异种电荷相互吸引；（4）正电荷定向移动的方向为电流的方向。
【解答】解：A、摩擦起电过程中，是电荷的转移，不是创造了电荷，故A错误；B、毛皮摩擦过的橡胶棒带负电，接触验电器的金属球时，验电器的金属箔先闭合，说明验电器带的是正电荷，发生了中和现象，后又张开，说明负电荷比较多，同种电荷相互排斥，故B错误；C、验电器的工作原理是同种电荷相互排斥，故C错误；D、橡胶棒带接触验电器的金属球时，验电器的金属箔先闭合，橡胶棒上的负电荷从橡胶棒转移到验电器上，故电流的方向是从验电器到橡胶棒，故D正确。
故选：D。
3．（2018•乌鲁木齐）毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（）A．得到电子 B．失去电子 C．得到正电荷D．失去正电荷【分析】当两个束缚电子的能力不同的物体相互摩擦时，束缚电子能力强的得到电子，因电子比质子数量多而带负电；束缚电子能力弱的失去电子，因电子比质子数量少而带正电。
【解答】解：摩擦起电过程是得到和失去电子的过程，因此其实质是电子的转移。
当一个物体失去电子时，物体的电子比质子少，带正电；当得到电子时，物体的电子比质子多，带负电。
毛皮摩擦过的橡胶棒带负电，说明橡胶棒得到电子。
故选：A。
4．（2018•盐城）甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（）A．一定带正电荷 B．一定带负电荷 C．可能带负电荷 D．可能带正电荷【分析】（1）同种电荷相互排斥，异种电荷相互吸引。
（2）排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体。
【解答】解：由图知乙、丙相互排斥，说明乙、丙一定带同种电荷，已知丙带正电，则乙一定也带正电；图中甲、乙相互吸引，根据异种电荷相互吸引、带电体具有吸引轻小物体的性质可知，甲可能带负电或不带电。
故选：C。
5．（2018•昆明）下列说法中，正确的是（）A．物体所带的电不是正电就是负电B．带电的物体只会吸引带异种电荷的物体C．摩擦起电就是创造了电荷D．电流方向与电子定向移动方向相同【分析】①自然界只有两种电荷：正电荷、负电荷；②带电体具有吸引轻小物体的性质；③摩擦起电的实质是电子的转移；④物理学规定正电荷定向移动的方向为电流的方向，金属导体中能定向移动的是自由电子，自由电子带负电。
【解答】解：A、自然界只有正负两种电荷，所以物体带电不是正电就是负电。
故A正确；B、带电体能够吸引不带电的轻小物体。
故B错误；C、摩擦起电的过程，本质是电子发生转移的过程，并不是创造了电荷。
故C错误；D、物理学规定正电荷定向移动的方向为电流的方向。
故D错误。
故选：A。
6．（2018•乌鲁木齐）高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。
小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。
则（）A．A和Y是同一根电线，B和Z是同一根电线B．B和Z是同一根电线，C和Y是同一根电线C．A和Y是同一根电线，B和X是同一根电线D．B和X是同一根电线，C和Y是同一根电线【分析】根据“小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光”利用排除法可作出选择。
【解答】解：（1）小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，如图1所示；图1中上面只剩下C端，下面只剩下的是Y端，则说明C和Y是同一根电线；（2）小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光，如图2所示；图1中上面只剩下A端，下面只剩下的是Z端，则说明A和Z是同一根电线；综上分析，C和Y是同一根电线，A和Z是同一根电线，则剩下的B和X是同一根电线，故D正确，ABC错误。
故选：D。
7．（2018•淄博）如图所示，把一根中间戳有小孔（没戳穿）的轻质饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电。
用丝绸摩擦过的玻璃棒靠近吸管的一端，两者相互吸引。
则（）A．吸管带正电B．吸管与玻璃棒带同种电荷C．餐巾纸与吸管摩擦时，吸管得到电子D．餐巾纸与吸管摩擦时，吸管上的部分正电荷转移到餐巾纸上【分析】丝绸摩擦过的玻璃棒带正电；通电电荷相互排斥，异种电荷相互吸引；物质失去电子带正电。
【解答】解：AB、丝绸摩擦过的玻璃棒带正电；玻璃棒能吸引吸管，说明玻璃棒与吸管带有异种电荷，故AB错误；CD、用餐巾纸摩擦吸管时，餐巾纸失去电子带正电，吸管得到了电子带负电，故C正确，D 错误；故选：C。
8．（2018•宜昌）用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。
用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（）A．吸管和橡胶棒带异种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管得电子带负电D．吸管和餐巾纸摩擦时，吸管失电子带负电【分析】（1）同种电荷相互排斥，异种电荷相互吸引，带电体可以吸引不带电的物体；（2）丝绸摩擦过的玻璃棒带正电；摩擦起电的过程中失去电子的带正电，得到电子的带负电。
【解答】解：AB、用餐巾纸摩擦吸管，吸管得到电子是带负电餐巾纸失去电子带负电；把毛皮摩擦过的橡胶棒带负电，把毛皮摩擦过的橡胶棒放在带电吸管一端的附近，发现吸管被推开，则吸管和橡胶棒带的是同种电荷，吸管带负电；故AB错误；CD、用餐巾纸摩擦吸管，使吸管带正电，说明吸管失去电子，吸管束缚电子的能力弱一些，餐巾纸得到电子，故C正确，D错误。
故选：C。
9．（2018•自贡）如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A．带电棒一定带负电 B．带电棒一定带正电C．两片金属箔一定带同种电荷 D．两片金属箔一定带异种电荷【分析】解决此题要知道，验电器的工作原理是同种电荷相互排斥。
在已知带电棒电生的情况下，可判断金属箔上的电性。
【解答】解：用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，是由于金属箔上带了同种电荷。
但由于不能知带电棒所带电荷的性质，所以无法判断金属箔上带的什么电荷。
故只有选项C说法正确。
故选：C。
10．（2018•达州）如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则下列说法正确的是（）A．a上的一些电子转移到b上，瞬时电流方向b→aB．b上的一些电子转移到a上，瞬时电流方向a→bC．b上的一些原子核转移到a上，瞬时电流方向b→aD．a上的一些原子核转移到b上，瞬时电流方向a→b【分析】接触带电也是电子发生了转移；物理学中规定正电荷的定向移动方向是电流的方向，负电荷的定向移动方向与电流的方向相反。
【解答】解：带负电的物体有多余电子，用一个带负电的物体a去接触不带电的验电器的金属球b时，物体a上的一部分多余电子会转移到b上；因为电流方向与负电荷定向移动的方向相反，所以，瞬时电流方向b→a。
故选：A。
11．（2018•宜昌）酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢!如图所示，几只水果提供的电力足以点亮一排发光二极管!水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（）A．水果的作用是给电路提供电压B．此时电路中有电荷在发生定向移动C．水果中储存的是电能D．把水果串联起来可以提高电压【分析】（1）电源是为电路提供电压的装置；（2）电荷的定向移动形成电流。
（3）水果电池对外供电的过程中，将化学能转化为电能；（4）电池串联时，得到的电压是每个电池的电压之和。
【解答】解：A、电源是为电路提供电压的装置；水果是电源，为用电器即发光二极管提供了电压；故A正确；B、闭合的电路中有电流，则电路中有电荷发生定向移动；故B正确；C、水果电池储存的是化学能，对外供电的过程中，将化学能转化为电能；故C错误；D、将多个水果电池串联起来，得到的电压是每个电池的电压之和，可以提高电压；故D正确；故选：C。
12．（2018•广州）如图所示金属球使小芳带电，则小芳（）A．得到电子B．失去电子C．得到原子核D．相互排斥的头发带上同种电荷【分析】电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。
【解答】解：图中金属球使小芳带电，且头发都带有同种电荷；由于同种电荷相互排斥，故头发都张开。
但头发所带电荷不能确定是正电荷还是负电荷。
故ABC错误、D正确。
故选：D。
13．（2018•安徽）如图所示，当带电体接触验电器的金属球时，下列说法正确的是（）A．若带电体带正电荷，则这些正电荷就通过金属杆全部转移到金属箔上B．若带电体带负电荷，则这些负电荷就通过金属杆全部转移到金属箔上C．若带电体带正电荷，则验电器就有一部分电子转移到带电体上D．若带电体带负电荷，则验电器就有一部分正电荷转移到带电体上【分析】（1）验电器是根据同种电荷相互排斥的原理制作的，金属箔片所带的电荷量越多，其张角越大。
（2）金属中的自由电荷是自由电子；质子不可移动。
据此分析判断。
【解答】解：AC、若带电体带正电荷，带电体缺少电子，所以不可能有电子从金属杆流向金属箔，而只能是有一部分电子从金属箔转移到金属杆上，故A错误，C正确；B、若带电体带负电荷，负电荷将部分转移到金属箔上，从而金属箔带负电，而带电体仍带负电，故B错误；D、若带电体带负电荷，是由于有多余的电子，则带电体就有一部分电子转移到验电器上，故D错误；故选：C。
