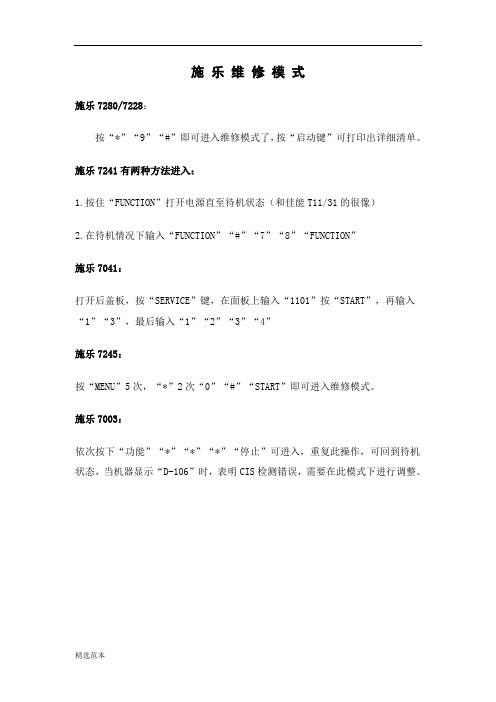

新版施乐进入维修模式操作方法-新版.pdf

施乐v330复印机维修手册！诊断（C/E）模式如何进入诊断（C/E）模式按住数字板上“0”按扭的同时接通电源。

·控制面板上所有发光二级管（LED）发亮。

当你按下数字板或停止/清除钮时。

“E1卡纸”、“E3卡纸”和“色粉空”三个LED开始闪烁。

其余LED熄灭。

注意：配有10格分页装订器的机器。

其手动装订灯和补充装订针灯交替闪烁。

进入链码、功能码、设定值如果你进入了一个错误的链码或功能码，按停止清除钮，再重新进入一个正确的代码。

·如果进入了一个不存在的链码、功能码或设定值，显示“Er”。

如何退出诊断（C/E）模式关闭电源再接通。

诊断功能和操作程序输入检查功能：以“H”或“L”方式显示传感器或开关的输入电压。

程序：1·进入诊断模式。

2·进入待检查部件的链码，然后按后动钮。

3.进入待检查部件的功能码，然后按启动钮。

4.操作待检查的部件·电压为高时，显示“H”；电压为低时，显示“L”。

5.在检查中，按一次停止清除钮，功能码被清除。

按两次停止清除钮，链码被清除。

A/D输入检查功能：以数字值方式显示传感器输入电压。

程序：1.进入诊断模式。

2.进入待检查部件的链码，然后按启动钮。

3.进入待检查部件的功能码，然后按启动钮。

·以0-FF方式显示电压值，显示随电压值变化而变化。

4.在检查中，按一次停止清除钮，功能码被清除，按两次停止清除钮，链码被清除。

控制面板按钮检查（2-1）功能：检查控制面板上除停止清除钮以外的任何按扭。

程序：1.进入诊断模式。

2.进入链码“2”，然后按启动钮。

3.进入功能码“1”，然后按启动钮。

4.按下/松开除停止清除钮以外的任何其它按钮，显示值增加2。

5.在检查中，按一次停止清除钮，功能码被清除，按两次停止清除钮，链码被清除。

功能：同时检查原稿尺寸传感器1-4程序：1.进入诊断模式。

2.进入链码“2”，然后按启动钮。

3.进入功能码“1”，然后按启动钮。

第1章维修要领目录第1章 维修要领1-1目录1.1 维修作业时的注意事项 (3)1.1.1 安全注意事项 ............................................................. 3 1.1.2 处理客户信息时的注意事项 ................................................. 4 1.1.3 其它注意事项 . (4)1.2 访问时的作业流程 ................................................. 5 1.3 Trim 维修 .. (6)1.3.1 Trim 维修间隔 ............................................................. 6 1.3.2 Trim 检查列表 . (6)第1章维修要领1-2目录1.1 维修作业时的注意事项第1章 维修要领1-31.1 维修作业时的注意事项 1.1.1 安全注意事项为了能够在保养作业中防患事故发生于未然，必须严守作业上的警告和注意。

绝对不能执行危险的作业。

1. 电源为了防止触电、烧伤、伤害等，维修作业必须在关闭电源并拔出电源插头后执行。

但在测量电压等不得已需要打开电源的情况下，执行作业时应充分注意，以防触电。

2. 驱动部分链条皮带、链轮齿、齿轮等驱动部分的检查以及上油作业绝对不能在机器正在运作时进行。

3. 重物拆卸、安装上述其他较重零件时，也应充分注意作业姿势，避免导致腰部疼痛。

4. 安全装置防止机器事故的安全装置(保险丝、断路器、联锁开关)及客户操作机器时的安全装置(面板、盖子等)，都应确保其安全功能令人满意。

并且，禁止对机器进行有损机器安全功能的改造。

5. 零件的安装、拆卸零件、盖子的边缘部分较锐利。

注意不要触摸到，若手指、手上附有油污时，应擦拭后再进行作业。

第一章维修要领2007/111-1AP-II 5010G/DC-II 5010G, AP 550I G/DC 550I GService Call ProcedureVersion 2.01 Service Call Procedure1.1 维修访问流程...........................................................31.2 访问时的维修流程.......................................................51.3 访问时的详细维修内容...................................................61.4 TRIM 检查列表..........................................................71.5 定期更换零件／消耗品列表...............................................72007/111-2Version 2.0AP-II 5010G/DC-II 5010G, AP 550I G/DC 550I GService Call Procedure2007/111-3AP-II 5010G/DC-II 5010G, AP 550I G/DC 550I GService Call Procedure1.1 维修访问流程Version 2.01.1 维修访问流程1.1.1 安全性为了能够在保养维修中防患事故发生于未然，必须严守作业上的警告和注意。

绝对不能执行危险的操作。

1.电源供应为了防止触电、烫伤、伤害等，保养维修必须在关闭电源并拔出电源插头后执行。

在测量电压等不得已需要打开电源的情况下，执行作业时应充分注意，以防触电。

2.驱动部分链接带、链接轮、齿轮等驱动部分的检查、清洁以及上油绝对不能在机器运作时进行。

XEROX 施乐 FX5416/FX5421 复印机维修资料进入诊断:按住“0” 键打开电源开关,进入诊断.开始面板全部指示灯点亮,复印数量指示灯显示"88",缩小/放大指示灯显示"188"按清除/停止键面板卡纸指示灯闪亮；墨粉指示灯闪亮；废粉盒指示灯闪亮；倍率指示灯息灭；复印数量指示灯显示“0”表示进入诊断状态.退出诊断：将电源开关OFF输入测试1,进入诊断2,键入要测试的元件的链码,链码显示在复印数量显示器上;按复印键,链码移到缩小/放大倍率显示器上.3,键入要测试的元件的功能码,功能码显示在复印数量显示器上;按复印键并操纵要测试的元件如果"等待"和"准备"灯交替闪亮表示测试的元件和有关电路工作正常如果"等待"灯长亮表示测试的元件和有关电路低电平如果"准备"灯长亮表示测试的元件和有关电路高电平4,按停止/清除键一次取消要测试的元件的功能码;按停止/清除键两次取消要测试的元件的链码和功能码输入测试2输入测试2,测试控制面板上除停止/清除键以外的每一个键1,进入诊断2,键入2,按复印键.3,按下任何要测试的键,复印数量显示器增加1;放开测试的键复印数量显示器再增加14,按停止/清除键一次取消要测试的元件的功能码;按停止/清除键两次取消要测试的元件的链码和功能码输入测试表链码功能码测试的元件故障码BSD11复印机联锁开关E5 1.32X面板按键检查（X任何键）61光学扫描原位传感器Q62激励(H)+5V U2 6.264镜头原位传感器Q63传感(H)+5V U3 6.265显示曝光亮度传感器输出电压(期望值:4A~AE)输入[6-5]前必须先输入[6-6]输入[6-7]前必须先输入[6-6]67显示曝光灯电压监测传感器的输出电压(期望值:78~82)6B~6D?Z68原稿尺寸传感器Q2169原稿尺寸传感器Q22610原稿尺寸传感器Q23611原稿尺寸传感器Q24XEROX 施乐 FX5416/FX5421 复印机输入测试链码功能码测试的元件故障码BSD数据614手送原稿传感器Q25断开(L)+5V615磁性原稿盖板传感器开关S15激励(L)+5V616原稿尺寸传感器（全检查）618定影热敏电阻（控制）温度以16进制数显示619定影热敏电阻（开路）热敏电阻以16进制数显示(期望值:7E~9E)71第1纸路纸尺寸开关 S1开关输出电压以16进制数显示8.276~7F8081~85(按住加纸开关) 71第1纸路纸尺寸开关 S2开关输出电压以16进制数显示8.236~3F4041~45(按住加纸开关) 71第1纸路纸尺寸开关 S3开关输出电压以16进制数显示8.216~1F2021~25(按住加纸开关) 71第1纸路纸尺寸开关 S4开关输出电压以16进制数显示8.206~0F1011~15(按住加纸开关) 72第2纸路纸尺寸开关 S1开关输出电压以16进制数显示8.176~7F8081~85(按住加纸开关) 72第2纸路纸尺寸开关 S2开关输出电压以16进制数显示8.136~3F4041~45(按住加纸开关) 72第2纸路纸尺寸开关 S3开关输出电压以16进制数显示8.116~1F2021~25(按住加纸开关) 72第2纸路纸尺寸开关 S4开关输出电压以16进制数显示8.106~0F1011~15(按住加纸开关) 73第3纸路纸尺寸开关 S1开关输出电压以16进制数显示8.176~7F8081~85(按住加纸开关) 73第3纸路纸尺寸开关 S2开关输出电压以16进制数显示8.136~3F4041~45(按住加纸开关) 73第3纸路纸尺寸开关 S3开关输出电压以16进制数显示8.116~1F2021~25(按住加纸开关) 73第3纸路纸尺寸开关 S4开关输出电压以16进制数显示8.106~0F1011~15(按住加纸开关) 84纸路纸对位(门)传感器E1,C1,C2,C3,C98.285手进纸纸插入传感器C98.286定影出口卡纸传感器E1,E310.189手进纸纸尺寸传感器814侧盖联锁开关816TTM联锁开关818手进纸纸路传感器819TTM接入检查98粉空(加粉)传感器9.2914废粉满传感器J79.3916显示手动加粉控制电位器(在自动位置时显示FF)0~99917显示复印浓/淡控制：浓FF；淡00淡~FF浓XEROX 施乐 FX5416/FX5421 复印机输出测试1,进入诊断2,键入要测试的元件的链码,链码显示在复印数量显示器上;按复印键,链码移到缩小/放大倍率显示器上.3,键入要测试的元件的功能码,功能码显示在复印数量显示器上;按复印键要测试的元件开始工作.如果键入第2个要测试的元件的链码,再按复印键两个元件都工作4,按停止/清除键一次取消要测试的元件的功能码;按停止/清除键两次取消要测试的元件的链码和功能码输出测试表链码功能码测试的元件故障码 B.S.D.数据31计帐计数器M31计数(L)+24V 3.141主电机正转42主电机反转62扫描电机（扫描灯架前进）U2 6.263扫描电机（扫描灯架返回）U2 6.266曝光灯ON 6.181第1纸路纸进纸离合器8.282第2纸路纸进纸离合器8.183第3纸路纸进纸离合器8.187手进纸轻推辊离合器8.288纸路对位门电磁铁8.2813主电机ON815手进纸浆叶离合器91高压电电晕ON与[9-13]混合输入9.392象间/象边灯(删边灯)全ON与[9-13]混合输入9.193象间/象边灯(删边灯)R段ON与[9-13]混合输入94象间/象边灯(删边灯)3段ON与[9-13]混合输入95象间/象边灯(删边灯)2段ON与[9-13]混合输入96象间/象边灯(删边灯)1段ON与[9-13]混合输入97显影电机ON9.299加粉电机ON与[9-7]混合输入910鼓分离爪电磁铁ON911回缩(鼓清洁刮板)电磁铁ON9.3912回缩(鼓清洁刮板)电磁铁OFF913主电机正转9.3测量偏压先键入9-13和9-1 101光学冷却风扇 4.1103定影风扇 6.11,进入诊断2,键入要设置或修改内存参数的链码,链码显示在复印数量显示器上;按复印键,链码移到缩小/放大倍率显示器上.3,键入要设置或修改内存参数的功能码,功能码显示在复印数量显示器上;按复印键当前的设置数闪亮显示在复印数量显示器上;4,键入要设置或修改的数据,数据在复印数量显示器上闪亮;按复印键被修改的数据存入内存.5,按停止/清除键一次取消要测试的元件的功能码;按停止/清除键两次取消要测试的元件的链码和功能码链码功能码调整项目调整程序调整范围缺省值每步调整值201纸前沿对位量ADJ8.30～6432每步/0.168毫米202曝光量调整（自动浓度灯OFF）ADJ6.20～9847每步/1%202曝光量调整（自动浓度灯ON）ADJ6.20～9932每步/1%203定影温度调整(准备状态)0～6412每步/0.6度204定影温度调整(复印180度)0～6415每步/0.9度205定影温度调整(复印190度)0～6424=194度每步/1.1度206删边灯off时序(前沿消电宽度)ADJ9.10～6432每步/0.168毫米207后沿消电宽度ADJ9.20～64208100%水平倍率(镜头位置)调整ADJ6.30～6432每步/0.04%209100%垂直倍率(扫描速度)调整ADJ6.30～6432每步/0.13%2020曝光灯ON电压0～9947每步/0.3V2036彩色版平均曝光参照(用施乐ADJ6.6标准黄色测试版)ADJ6.612～20202060加粉速率ADJ9.30～99322062AC/DC斜率602096内存参数重新设置ADJ1.1在ADJ1.1内存参数重新设置时,链码20的参数重置为缺省值,部分链码50的参数重置为0在[20-20]的设定值为47时,键入[6-6],键入7曝光灯电压监测传感器的输出电压显示值是否在6B和6D之间如果不是执行ADJ6.2曝光灯亮度调整在[20-20]的设定值为47时,键入[6-6],键入5,曝光亮度传感器输出电压显示值是否在4A和4E之间如果不是进行清洁光路或更换曝光灯亮度传感器5020U4-6定影超温安全保护打开前门键入,[50-20]将内存数从1改为0清除U4-6故障码0XEROX 施乐 FX5416/FX5421 复印机用户程序模式1,在准备期间按"自动浓度键"超过5秒2,键入程序号,按复印键3,键入设定数,按复印键4,关电源开关再打开电源开关退出用户程序模式并存储数据程序号缺省值20纸尺寸优先选择(用纸尺寸键选择)自动, A4, A4R, B4, A3, 手进纸,纸盘1,纸盘2,纸盘321自动复位10:正常1:自动复位24节能00:无1:节能25倍率优先选择100% 100%自动 70% 81% 86% 141%26100%/101%倍率选择100%0:100%1:101%30自动浓度00手动1:自动32彩色/黑色显影器选择00:黑色1彩色ADJ6.2曝光灯亮度调整在操作面板选择非自动浓度模式的手动浓度中间(标准)档,选择下列复印倍率复印3张A3.自动浓度模式,100%倍率自动浓度模式,70%倍率自动浓度模式,141%倍率手动浓度模式,100%倍率如果复印品不符合要求进行下列曝光调整程序曝光调整程序A:自动浓度模式设定范围:0~99,每步/1%缺省值=32在自动浓度模式下(手动浓度调整电位器放在中间(标准)档)对下列复印倍率:64%~99%,100%,101%~156%分别调整1,在操作面板选择自动浓度模式,复印倍率为100%进行曝光量细调,键入[20-2]当前自动曝光设定值显示在复印张数计数器上2,按复印键,开始复印.按"5"或"0"键增/减曝光量设定值使复印品符合要求;如果通过调整,复印品不能达到要求则进行曝光调整程序C. 3,按复印键存储新设定的曝光量数据4,重复执行复印倍率为70% ;141%的曝光调整程序A曝光调整程序B:手动浓度模式设定范围:0~99,每步/1%缺省值=47在手动浓度模式下(手动浓度调整电位器放在中间(标准)档)对复印倍率为100%进行曝光调整1,在操作面板选择手动浓度模式,复印倍率为100%进行曝光量细调,键入[20-2]当前自动曝光设定值显示在复印张数计数器上2,按复印键,开始复印.按"5"或"0"键增/减曝光量设定值使复印品符合要求;如果通过调整,复印品不能达到要求则进行曝光调整程序C. 3,按复印键存储新设定的曝光量数据4,按清除/停止键,停止复印5,执行ADJ6.5白版平均曝光参照6,执行ADJ6.6黄色版平均曝光参照曝光调整程序C:手动浓度模式1,在操作面板选择自动浓度模式,复印倍率为100%进行曝光量细调,键入[20-2]当前自动曝光设定值显示在复印张数计数器上2,按复印键,开始复印.按"5"或"0"键增/减曝光量设定值使曝光量设定值恢复到缺省值=32.如果复印品不能达到要求则调整主板VR1 3,按复印键存储新设定的曝光量数据4,按清除/停止键,停止复印5,重新执行复印倍率为100%;70% ;141%的曝光调整程序A100%水平倍率(镜头位置)调整[20-8]ADJ6.3100%垂直倍率(扫描速度)调整[20-9]ADJ6.3XEROX 施乐 FX5416/5421 复印机 复印质量控制ADJ6.5白版平均曝光参照:建立标准白板的AE传感器的平均值;确定前沿偏压控制参照在执行上述ADJ6.2曝光灯亮度调整后进行1,进入诊断2,键入[20-77]按复印键.曝光标准白色反射板将自动曝光传感器检测到的标准白色反射板的光反射电压存入内存3,选择手动浓度模式,复印倍率为100%,稿台玻璃上放多张A3白纸4按复印键,扫描原稿一次.白版平均曝光参照存入内存5,退出诊断ADJ6.6彩色版平均曝光参照:建立标准黄色板的AE传感器的平均值;确定消除彩色底灰的偏压;确定前沿偏压控制参照在执行上述ADJ6.5白版平均曝光参照调整后进行1,进入诊断2,键入[20-36]3,选择手动浓度模式(手动浓度调整电位器放在中间(标准)档),复印倍率为100%,稿台玻璃上放施乐ADJ6.6标准黄色测试版4,按复印键.开始复印,显影偏压的当前设定值(12~20)显示在复印张数计数器上.按"5"或"0"键增/减复印浓度直止无底灰5,如果显影偏压的当前设定值为20而复印品仍有底灰移动手动浓度调整电位器直止无底灰,然后按复印键存储新设定的无底灰的显影偏压6,按清除/停止键,停止复印7,将稿台玻璃上的施乐ADJ6.6标准黄色测试版翻身使测试版上的字朝上8,按复印键.复印一张,如果依稀复印出黄色测试版正面的字开以忽略9,按复印键存储该设定值;按清除/停止键,停止复印10,退出诊断ADJ1.1内存参数重新设置按住“0”键打开电源开关,进入诊断→键入[20-96],缩小/放大指示灯显示"20"复印数量指示灯显示"55"→20秒钟后按按清除/停止键OFF/ON主电源将数据恢复至维修记录表上所记录的值ADJ9.1删边灯off时序(前沿消电宽度)按住“0”键打开电源开关,进入诊断→键入[20-6](前沿消电宽度标准=3±1毫米)要增加消电宽度减小设定数后按复印键;要减小消电宽度增加设定数后按复印键ADJ9.2后沿消电宽度按住“0”键打开电源开关,进入诊断→键入[20-7](后沿消电宽度标准在4毫米以内)要增加消电宽度减小设定数后按复印键;要减小消电宽度增加设定数后按复印键ADJ9.3加粉速率按住“0”键打开电源开关,进入诊断→键入[20-60](确认加粉控制电位器在自动位置)要增加加粉速率增加设定数后按复印键;要减小加粉速率减小设定数后按复印键ADJ8.3纸前沿对位量按住“0”键打开电源开关,进入诊断→键入[20-1](前沿对位宽度标准=0±2毫米)要增加纸前沿对位宽度增加设定数后按复印键;要减小纸前沿对位宽度减小设定数后按复印键XEROX 施乐 FX5416/5421 复印机 故障状态码故障码优先级:链码小的优先,同一链码中数字小的优先.按"0"显示子代码诊断码故障码故障情况说明[8-13]U1主板没收到机器时钟主电机起动开始至消电灯熄灭400毫秒期间,每隔100毫秒监测机器时钟信号4.3主板P54-5没收到机器时钟[6-1]U2-2灯架前进/返回故障: 6.4复印开始光学扫描离开原位后1.0秒没能使主板P94-7光学原位传感器Q62断开6.4复印完成光学扫开始返回原位1.0秒后没能使主板P94-7光学原位传感器Q62激励[6-2]U2-3灯架扫描时故障: 6.4扫描灯架开始后1.0秒没能使主板P94-7光学原位传感器Q62激励/不激励[6-3]U2-4灯架返回时故障: 6.4扫描灯架开始返回后2.1秒没能使主板P94-7光学原位传感器激励/不激励[6-4]U3镜头移动故障: 6.5镜头开始移向100%位置起4.0秒内主板P94-8镜头原位传感器Q63激励(H)+5V/未激励(L)+5V[6-18]U4-1热敏电阻RT101开路:10.6主板P52-10检测到定影热敏电阻RT101开路[6-18]U4-2热敏电阻RT101故障:10.6主板P52-10定影热敏电阻RT101在60秒内没能达到"准备复印"温度[6-18]U4-3定影ON超时故障:10.6在备用时定影ON/OFF时间超过10秒[6-18]U4-4定影ON超时故障:10.6复印结束的备用时定影ON超过20秒[50-20]U4-6定影超温安全保护10.6主板P52-10定影热敏电阻RT101检测温度超过290度的时间超过0.5秒;打开前门,将[50-20]的数据改为"0"可清除U4-6故障U6-2主板RA M故障: 3.1主板ROM故障:总和校验出错U6-4主板NVM故障： 3.1主板不发挥存储器(N.V.M)初始参数设定故障: 用"20-96"重新设定[6-5]U8-1曝光灯电路故障: 6.2曝光灯ON后780毫秒,主板P94-16曝光灯传感器Q61反馈信号未达到规定电压输入[6-5]前必须先输入[6-6] U8-2零交叉信号故障: 6.2定影温度控制期间,主板P52-12未收到零交叉信号达1秒[6-5]U8-3曝光灯电路故障: 6.2曝光灯ON前,主板P94-16曝光灯(亮度)传感器Q61信号电压超过2.94V输入[6-5]前必须先输入[6-6] [6-7]U8-4曝光灯电路故障: 6.2曝光灯ON前,主板P52-9曝光灯监测信号电压超过2.94V输入[6-7]前必须先输入[6-6] [6-7]U8-5曝光灯电路故障: 6.2曝光灯在标准反射板位置ON时,主板P52-9曝光灯监测信号电压太低(要求+1.75~2.2V)输入[6-7]前必须先输入[6-6] [6-5]U8-6曝光灯电路故障: 6.2曝光灯在标准反射板位置ON时,主板P94-16曝光灯(亮度)传感器Q61信号电压太低输入[6-5]前必须先输入[6-6] E1-6在备用模式时卡纸：在备用模式时13.7 ,P53-8纸路纸对位(门)传感器Q84 激励,纸卡在对位(门)传感器处[8-4]E1-111纸盘卡纸故障:8.3纸前沿离开对位门（主板P53-7纸路对位门电磁铁SOL86 OFF）后3.8秒，13.7主板P52-8出纸开关S102未激励[20-1][8-8]E1-122纸盘卡纸故障:8.3纸前沿离开对位门（主板P53-7纸路对位门电磁铁SOL86 OFF）后3.8秒，13.7主板P52-8出纸开关S102未激励[8-4]E1-133纸盘卡纸故障:8.3纸前沿离开对位门（主板P53-7纸路对位门电磁铁SOL86 OFF）后3.8秒，13.7主板P52-8出纸开关S102未激励E1-14手进纸盘卡纸故障:8.3纸前沿离开对位门（主板P53-7纸路对位门电磁铁SOL86 OFF）后3.8秒，13.7主板P52-8出纸开关S102未激励[8-6]E3-311纸盘卡纸故障:13.7纸后沿离开P53-8纸路纸对位(门)传感器Q84 4.2秒内，13.7主板P52-8出纸开关S102未OFF[8-52][8-6]E3-322纸盘卡纸故障:13.7纸后沿离开P53-8纸路纸对位(门)传感器Q84 4.2秒内，13.7主板P52-8出纸开关S102未OFFE3-333纸盘卡纸故障:13.7纸后沿离开P53-8纸路纸对位(门)传感器Q84 4.2秒内，13.7主板P52-8出纸开关S102未OFFE3-34手进纸盘卡纸故障:13.7纸后沿离开P53-8纸路纸对位(门)传感器Q84 4.2秒内，13.7主板P52-8出纸开关S102未OFF[8-6]E3-6在备用模式时卡纸：13.7主板P52-8出纸开关S102 激励，纸卡在定影出纸口处[1-1]E5前门连锁开关故障: 1.6主板P52-15前门磁性连锁开关S-12打开[8-14]E6第1纸路右盖连锁开关 1.6主板P53-11第1纸路右盖磁性联锁开关S-13打开[8-16]E6TTM纸盘右盖连锁开关1.6主板P308-9TTM纸盘右盖磁性联锁开关S-14打开[8-1]C1-31纸盘输纸卡纸8.2B主板P53-5,第1纸路纸进纸离合器电磁铁SOL83 ON后2.5秒P53-8纸路纸对位(门)传感器Q84未激励[8-2]C2-32纸盘输纸卡纸8.2C主板P308-2,第2纸路纸进纸离合器电磁铁SOL84 ON后3.7秒P53-8纸路纸对位(门)传感器Q84未激励[8-3]C3-33纸盘输纸卡纸8.2D主板P308-6,第3纸路纸进纸离合器电磁铁SOL85 ON后4.9秒P53-8纸路纸对位(门)传感器Q84未激励[8-15]C9-3手进纸盘输纸卡纸8.2A主板P53-4,手进纸浆叶离合器电磁铁SOL82 ON后3.0秒P53-8纸路纸对位(门)传感器Q84未激励[9-8]J1检测到缺粉9.9,P158-2粉空(加粉)传感器Q92检测到缺粉又复印了5张以上[9-14]J9检测到废粉满9.5,P100-3废粉满传感器Q91检测到废粉满。

DocuCentre S2520/S2320 DocuCentre S2011DocuCentre S2520/S2320/S2011维修手册 Ver.1.0发行：2014年11月编辑/发行：Fuji Xerox Co., Ltd. Solution Service & Operational Management CS Dept.MMCBldg,3-6-1, Minato-mirai, Nishi-ku, Yokohama-shi, Kanagawa, JAPAN 220-0012 [XEROX] 是注册商标。

∙本维修手册用于下列产品：富士施乐（有限公司）•DocuCentre S2520/S2320/S2011 ∙关于维修手册的机密性∙本维修手册仅限于富士施乐认可的产品维护保养人员使用，严禁未经许可而复印、转载、供他人阅读或提供给他人。

∙因修订等原因而不再需要时，请务必烧毁或用碎纸机进行处理。

∙使用时请注意，应将手册保管好，避免遗失、破损。

∙关于因设计变更等原因而修订维修手册本维修手册的记载内容中出现相关设计变更时，有时会发行必要的相关技术信息，作为维修手册下次修订时反映变更内容以前的补充信息。

注意 技术信息等内容中的“备用零件号码的变更”及调整项目的“设定规定值”的变更等重要项目应在每次变更时记录在本维修手册内。

0 Introduction0.1 关于本手册 (3)0.2 手册的使用方法 (3)0.3 术语、符号的说明 (4)0.1 关于本手册本手册作为标准维修手册适用于DocuCentre S2520 / S2320 / S2011。

· 维修手册意见表若您对本维修手册有任何意见、或您发现有错误、需要订正的地方，请您填写维修手册意见表，寄送至以下部门。

Japan：Solution Service & Operational Management CS Dept.APO/GCO：OSG PSD CS&SD SSOMG via OpCo Technical Service Department 0.2 手册的使用方法本手册记载了本产品维护时的标准作业。

施乐复印机维修施乐复印机维修施乐2015.2018.2021维修代码按0开机.进入维修模式1---1 前盖连锁开关2 右上盖连锁开关6 右下盖连锁开关2---1 面板按钮3---10 选择设置11 选择驱动12 选择停止5---4 ADF连接5 ADF输纸盖连锁开关6 ADF 原稿传感器7 ADF原位传感器8 ADF出口传感器9 ADF轻推辊定位传感器13 ADF出口连锁开关14 ADF输纸盖连锁开关6---1 镜头传感器2 光学定位传感器8 暴光检测信号17 定影热敏电阻18 定影热敏电阻开路7---1 纸盘1开关2 纸盘2开关（V2018.2021）6 纸盘1无纸传感器7 纸盘2无纸传感器（V2018.2021）10 MSI无纸传感器21 输纸传感器（V2018.2021）51 OTM连接8---8 定位门传感器9 定影出口开关10 MSI尺寸传感器9---9 色粉空传感器11---2 分页器连接3 分页器入位连锁开关4 分页器前门连锁开关11 垂直传感器12 入位传感器13 手动装订钮14 装订安全开关31 装订器原位开关32 推整器原位传感器33 下降限位开关34 手凸轮位置传感器35 装订位置传感器36 DIP开关SW1-137 DIP开关SW1-238 页格上升开关39 页格下降开关40 驱动电机时钟传感器4---1 主电机（和消电灯）5---1 ADF皮带电机2 ADF输纸电机3 ADF出口电机26 ADF原稿放置LED40 ADF测试模式6---3 灯架电机（扫描）4 灯架电机（返回）7 暴光灯（及主电机和消电灯）8---1 主电机（和消电灯）2 纸盘1输纸电磁铁3 纸盘2输纸电磁铁6 定位门电磁铁7 MSI输纸离合器9---1 主电机（和消电灯）2 显影偏压3像间像边消电灯10---1 光学冷却风扇电机4 定影风扇电机11---1 分页器驱动电机15 装订电机（10格）16 推整器电机（10格）17 装订器页格驱动电机（10格）20---1 定位调整2 亮度调整3 纸张卷曲度调整4 ISIL 前沿边消电量调整5 ISIL 尾边消电量调整6 100%倍率水平细调7 100%倍率垂直细调8 ADF：原稿卷曲度调整9 ADF：定位调整10 MSI纸张卷曲度调整11 MSI定位调整14 光导体暴光灵敏度修正选择16 偏压曲线选择117 偏压曲线选择220 亮度调整（粗调）23 光导体灵敏度修正常数30 定影温度调整（等待）31 定影温度调整（复印）41 密度修正手动浅642 密度修正手动深645 密度修正照片浅646 密度修正照片深696 NVM 初始化初始所有NVM值50---9 黑带功能（时间1）10 黑带功能（时间2）30---1 纸盘1输纸记数器3 纸盘2输纸计数器4 MSI输纸计数器6 ADF输纸计数器40---1 E1卡纸记数器2 E3卡纸计数器5 C1卡纸计数器7 C2卡纸计数器10 C9卡纸计数器11 F1卡纸计数器12 A1卡纸计数器13 A2卡纸计数器50---1 色粉接触2 国别设置4 黑带生成功能6 相关产品L6检测7 定影预热功能8 副本密度选择9 黑带功能（时间1）10 黑带功能（时间2）20 定影过热故障消除86 帐户管理者密码复位施乐复印机维修故障代码1－1 前盖联锁开关6－1 扫描原位传感器6－4 镜头传感器6－5 曝光灯传检器6－8~6－11 原稿尺寸传感器Q21~Q24 6－14 手动原稿盖sensor6－15 盖板sensor开关6－18 定影热敏电阻（控制）输出检查3－1 计数器4－1 主电机（正转）4－2 主电机（反转）6－2 扫描电机（正转）6－3 扫描电机（反转）8－1~8－3 1＃纸盘（~3＃）输纸电磁铁8－7 手送纸轻推辊电磁铁8－8 定位门电磁铁8－13 主电机8－15 手送纸桨叶电磁铁9－1＊高压电源通9－2＊像间像边灯全亮9－3＊像间像边灯（R）段亮（短）9－4＊像间像边灯（3）段亮（后部段亮）9－5＊像间像边灯（2）段亮9－6＊像间像边灯（1）段亮9－7 显影电机运行9－9＊加粉电机运9－10 硒鼓分离爪电磁铁9－11 刮板电磁铁（吸气）9－12 刮板电磁铁（释放）9－13 主电机10－1 光学冷却风扇10－3定影风扇＊当激励超过5秒时，请与代码混合输入9－13 ＊当激励超进5秒时，请与此代码混合输入9－3 20－1 前边缘定位 0~64 322 定影温度（自动密度灯开） 0~99 323 定影温度（准备） 0~64 324 定影温度（复印1800C时） 0~64 325 定影温度（复印1900C）0~64 326 前边缘消电 0~64 327 后边缘消电0~64 328 100％纵向放大率0~64 329 100％向放大率0~64 3220 曝光灯开通电压0~99 4736 彩色版平均曝光参照60 加粉速率 0~99 3262 AC／DC斜率调整96 NRM初始化50－20 定影过热自诊代码U1 主马达驱动不良U2 扫描灯架移动异常U3 镜头动作不良U4－1 热敏电阻（RT－1）断路U4－5 热敏电阻（RT－2）开路U4－6 热敏电阻（RT－2）在超过2900C，大于05秒时检测（50－20诊断）U8－1 曝光灯发亮的检查（6－6诊断）U8－2 无过零U8－3 曝光灯传感器不良4 曝光灯监测信号异常5 同上6 曝光灯传感器不良36 彩色版平均曝光参照60 加粉速率 0~99 3262 AC／DC斜率调整96 NRM初始化50－20 定影过热自诊代码U1 主马达驱动不良U2 扫描灯架移动异常U3 镜头动作不良U4－1 热敏电阻（RT－1）断路U4－5 热敏电阻（RT－2）开路U4－6 热敏电阻（RT－2）在超过2900C，大于05秒时检测（50－20诊断）U8－1 曝光灯发亮的检查（6－6诊断）U8－2 无过零U8－3 曝光灯传感器不良4 曝光灯监测信号异常5 同上6 曝光灯传感器不良。
