疏干井降水施工方案

第1篇一、工程概况本工程为某住宅小区建设，占地面积约12000平方米，基坑开挖深度约5米。

根据地质勘察报告，施工场地地下水位较高，地下水位埋深约为地表下2米，土层主要为粉质粘土和砂质粉土，具有较强的透水性。

为确保基坑施工安全，降低地下水位，特制定本工程降水井点施工方案。

二、施工目的1. 降低地下水位，保证基坑施工安全；2. 减少基坑开挖过程中因地下水渗流引起的土体失稳现象；3. 提高地基承载力，为后续施工创造有利条件。

三、施工方法1. 井点降水方法选择根据工程地质条件和施工要求，本工程采用轻型井点降水方法。

轻型井点降水方法具有施工简单、设备轻便、降水效果显著等优点，适用于本工程地下水位较高、土层透水性较强的特点。

2. 井点布置（1）井点管布置：根据基坑平面尺寸和地下水位分布，将井点管布置成环形，井点管间距为1.5米，总管间距为3米。

（2）井点管深度：井点管深度根据地下水位埋深和降水深度要求确定，一般深度为3米。

3. 施工步骤（1）施工准备：准备施工所需的材料、设备、工具等。

（2）开挖井点坑：在井点管布置位置开挖井点坑，坑口直径为0.8米，深度为1.0米。

（3）安装井点管：将井点管插入井点坑内，确保井点管垂直。

（4）连接总管：将井点管与总管连接，连接处采用胶带密封。

（5）抽水设备安装：在地面安装抽水设备，连接总管与抽水设备。

（6）试抽水：启动抽水设备，进行试抽水，检查井点降水效果。

（7）观测记录：在施工过程中，定期观测地下水位变化，记录数据。

四、施工质量控制1. 井点管安装：确保井点管垂直、稳定，连接处密封良好。

2. 总管连接：确保总管与井点管连接紧密，无渗漏。

3. 抽水设备：检查抽水设备运行正常，无异常噪音。

4. 观测记录：准确记录地下水位变化，为后续施工提供依据。

五、施工安全措施1. 施工人员应佩戴安全帽、手套等防护用品。

2. 施工现场设置安全警示标志，确保施工安全。

3. 施工过程中，注意观察井点降水效果，如发现异常情况，立即停止施工，查找原因，采取措施。

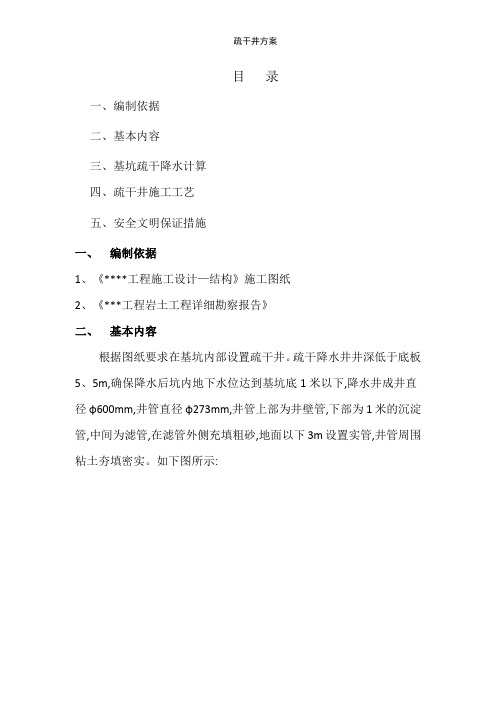

目录一、编制依据二、基本内容三、基坑疏干降水计算四、疏干井施工工艺五、安全文明保证措施一、编制依据1、《****工程施工设计—结构》施工图纸2、《***工程岩土工程详细勘察报告》二、基本内容根据图纸要求在基坑内部设置疏干井。

疏干降水井井深低于底板5、5m,确保降水后坑内地下水位达到基坑底1米以下,降水井成井直径φ600mm,井管直径φ273mm,井管上部为井壁管,下部为1米的沉淀管,中间为滤管,在滤管外侧充填粗砂,地面以下3m设置实管,井管周围粘土夯填密实。

如下图所示:三、基坑疏干降水计算1、基坑总用水量按下式计算:W = μ·VW —容积储存量(m3);V —含水层体积(m3), V = 基坑面积A×降水深度h(即潜水静止水位至基坑底板以下1、00m);μ—含水层的给水度(淤泥质粘土、淤泥质粉土、粘土及粉质粘土给水度降水试验值为0、01～0、05)根据《***工程岩土工程详细勘察报告》显示,本工程30米深度范围内测得三层地下水,第一层为上层滞水,其天然动态属于渗入型,水量较大。

主要赋存于②砂质粉土中,经计算土层平均厚度为4、98米;第二层为微承压水,属渗入迳流型。

主要赋存于⑤1砂质粉土～黏质粉土⑤3与粉砂中,经计算土层平均厚度为3、86米;第三层为承压水,属渗入迳流型。

主要赋存于⑥细砂中,经计算土层平均厚度为2、12米以上三层地下水分别计算土层含水量,第一、二层地下水μ取0、03,第三层μ取0、05。

基坑内面积为1566m2。

W1=μ·V=0、03×1566×4、98=234 m3W2=μ·V=0、03×1566×3、86=181 m3W3=μ·V=0、05×1566×2、12=166m3基坑总用水量W= W1+ W2+ W3=234+181+166=481 m32、坑内疏干井井数确定n = A / a式中:n —井数(口);A —基坑降水面积(m2)a—单口井有效抽水面积(m2);根据我公司降水施工经验,在以淤泥质粘土为主的潜水含水层中,真空单井有效抽水面积a在150～200m2之间,本次降水真空单井有效抽水面积取180m2,则井数为n = A / a=1566/180=8、7=9口。

降水疏干井施工步骤I. 准备工作1. 工程调查与分析- 进行地质勘探，收集地下水位、土层结构、水文地质条件等信息。

- 分析降水区域的地形地貌，确定降水疏干井的布置位置和数量。

- 评估环境影响，确保施工不会对周围建筑物、道路和地下设施造成损害。

2. 设计方案制定- 根据调查结果，制定详细的降水疏干井设计方案，包括井深、井径、井距等参数。

- 设计合理的排水系统，确保能够有效地将地下水引导至指定地点。

- 制定应急预案，以应对可能出现的突发情况，如突水、塌陷等。

3. 材料与设备准备- 根据设计方案，准备所需的管材、滤料、封井材料等。

- 准备钻井设备、抽水设备、测量仪器等相关机械和工具。

- 确保所有材料和设备符合工程质量要求，并做好相应的防护措施。

4. 安全措施准备- 制定安全生产计划，包括作业人员的安全教育、现场警示标识设置等。

- 准备必要的安全防护装备，如安全帽、防护服、防滑鞋等。

- 设立安全监督机制，确保施工过程中各项安全措施得到有效执行。

II. 施工流程1. 定位与放线- 使用精确的测量工具，如全站仪或GPS定位系统，确保井位准确无误。

- 根据设计方案，在施工现场明确标出井位点，采用明显的标记物如木桩或喷漆。

- 对于每个井位点进行复核，保证其与设计图纸上的位置一致，误差控制在±5cm 以内。

2. 开挖井坑- 根据井径大小，使用挖掘机或人工方式开挖井坑，确保坑壁垂直且光滑。

- 井坑深度应略大于设计深度，以便于后续施工操作，通常多挖0.5-1m。

- 开挖过程中，定期检查坑壁稳定性，防止坍塌，必要时采取支护措施。

3. 井筒安装- 按照设计要求，选择合适的井管材料，如PVC或钢筋混凝土管。

- 从井底开始逐节安装井管，确保每节井管连接紧密，无渗漏现象。

- 井管安装完成后，进行垂直度检测，确保井筒垂直度偏差不超过井深的1%。

4. 填滤料与封井- 在井管周围填充滤料，如砂砾或碎石，以利于地下水流入井中。

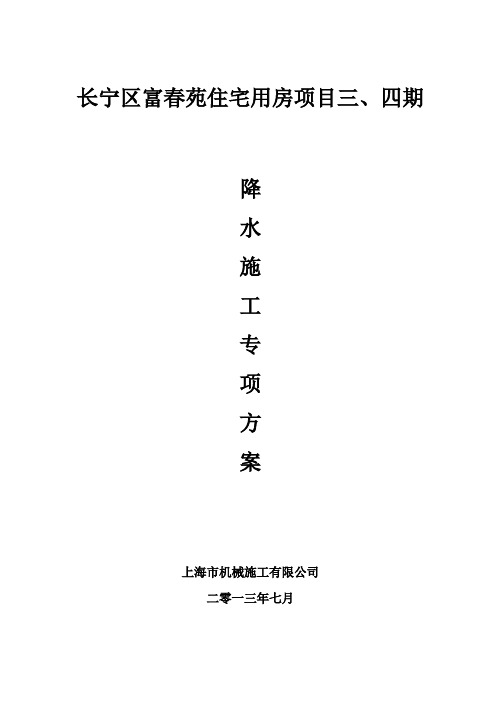

长宁区富春苑住宅用房项目三、四期降水施工专项方案上海市机械施工有限公司二零一三年七月目录1、工程概况 (5)1.1 工程地理位置 (5)1.2 工程概述 (5)1.2.1建筑简况 (5)1.2.2 围护结构概述 (5)1.3周边环境及工程地质概况 (6)1.3.1周边环境条件 (6)1.3.2工程地质情况 (6)1.4工程参建单位 (9)1.5工程目标 (9)2、编制依据 (9)2.1国家标准： (9)2.2 地区规范： (9)2.3 行业标准： (10)2.4 相关资料 (10)3、降水方案设计 (10)3.1设计思路 (10)3.2降水目标 (11)3.3基坑内疏干井设计 (11)3.3.1需抽地下水容积储存量的计算 (11)3.3.2基坑抽水量的确定原则 (11)3.3.3降水井及观测井数量的布置 (12)3.3.4平面布置 (12)3.3.5 坑内降水井工作量设计结果分析 (12)3.3.6 抽水量计算 (12)3.3.7 抽水天数计算 (13)3.3.8降水井结构 (13)4、降水施工工艺 (13)4.1成井施工布置 (13)4.2深井施工流程 (13)4.3成井施工工艺 (14)5、降水运行 (15)5.1疏干井降水运行 (15)5.2降水运行 (15)5.2.1试运行 (15)5.2.2降水井停抽期间的维护和管理 (16)5.2.3正式降水运行 (16)5.3封井 (16)5.4注意事项 (16)6、应急预案 (17)6.1目的 (17)6.2井管保护 (17)6.3排水保证措施 (17)6.4周边环境监测措施 (17)6.5降水过程中遇到异常现象的处理 (18)7、质量保证措施 (18)7.1质量目标 (18)7.2质量保证措施 (18)7.3质量保证体系管理网络图 (19)7.4关键过程及特殊过程控制 (20)7.4.1关键过程 (20)7.4.2特殊过程 (21)8、安全文明施工措施 (21)8.1安全管理目标 (21)8.2总体思路 (21)8.3安全生产组织网络 (22)8.4安全技术措施 (22)8.5安全用电技术措施 (23)8.6文明施工要求 (23)9、资源配置 (24)9.1施工机械配备表 (24)9.2主要材料需求及供应计划 (24)9.3 施工用电配备 (25)9.4 施工用水配备 (25)9.5 施工人员及劳动力配备 (25)10、工程进度计划 (26)10.1施工工期安排 (26)10.2工期保证措施 (26)1、工程概况1.1 工程地理位置本项目位于上海市长宁区定西路以东、新华名门以西、安顺路以北。

目录一、编制依据二、基本内容三、基坑疏干降水计算四、疏干井施工工艺五、安全文明保证措施一、编制依据1、《****工程施工设计—结构》施工图纸2、《***工程岩土工程详细勘察报告》二、基本内容根据图纸要求在基坑内部设置疏干井。

疏干降水井井深低于底板5.5m，确保降水后坑内地下水位达到基坑底1米以下，降水井成井直径φ600mm，井管直径φ273mm，井管上部为井壁管，下部为1米的沉淀管，中间为滤管，在滤管外侧充填粗砂，地面以下3m设置实管，井管周围粘土夯填密实。

如下图所示：三、基坑疏干降水计算1、基坑总用水量按下式计算：W = μ·VW —容积储存量(m3)；V —含水层体积(m3)，V = 基坑面积A×降水深度h（即潜水静止水位至基坑底板以下1.00m）；μ—含水层的给水度（淤泥质粘土、淤泥质粉土、粘土及粉质粘土给水度降水试验值为0.01～0.05）根据《***工程岩土工程详细勘察报告》显示，本工程30米深度范围内测得三层地下水，第一层为上层滞水，其天然动态属于渗入型，水量较大。

主要赋存于②砂质粉土中，经计算土层平均厚度为4.98米；第二层为微承压水，属渗入迳流型。

主要赋存于⑤1砂质粉土～黏质粉土⑤3和粉砂中，经计算土层平均厚度为3.86米；第三层为承压水，属渗入迳流型。

主要赋存于⑥细砂中，经计算土层平均厚度为2.12米以上三层地下水分别计算土层含水量，第一、二层地下水μ取0.03，第三层μ取0.05。

基坑内面积为1566m2。

W1=μ·V=0.03×1566×4.98=234 m3W2=μ·V=0.03×1566×3.86=181 m3W3=μ·V=0.05×1566×2.12=166m3基坑总用水量W= W1+ W2+ W3=234+181+166=481 m32、坑内疏干井井数确定n = A / a式中：n —井数(口)；A —基坑降水面积(m2)a—单口井有效抽水面积(m2)；根据我公司降水施工经验，在以淤泥质粘土为主的潜水含水层中，真空单井有效抽水面积a在150～200m2之间，本次降水真空单井有效抽水面积取180m2，则井数为n = A / a=1566/180=8.7=9口。

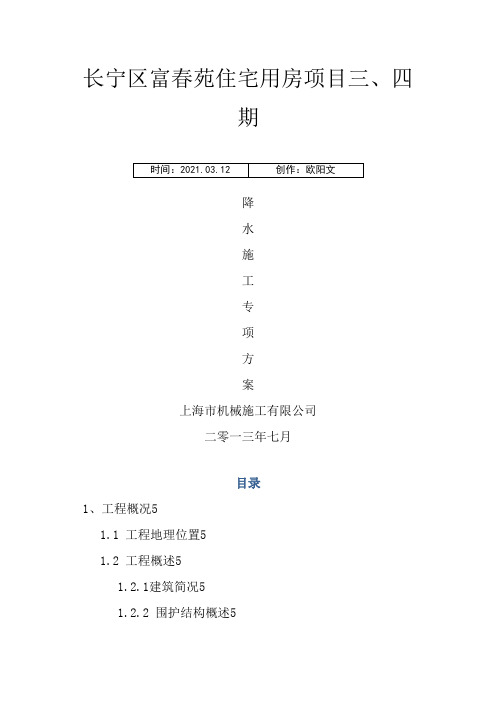

长宁区富春苑住宅用房项目三、四期降水施工专项方案上海市机械施工有限公司二零一三年七月目录1、工程概况51.1 工程地理位置51.2 工程概述51.2.1建筑简况51.2.2 围护结构概述51.3周边环境及工程地质概况61.3.1周边环境条件61.3.2工程地质情况71.4工程参建单位101.5工程目标112、编制依据112.1国家标准：112.2 地区规范：112.3 行业标准：122.4 相关资料123、降水方案设计123.1设计思路123.2降水目标133.3基坑内疏干井设计143.3.1需抽地下水容积储存量的计算143.3.2基坑抽水量的确定原则143.3.3降水井及观测井数量的布置153.3.4平面布置153.3.5 坑内降水井工作量设计结果分析153.3.6 抽水量计算163.3.7 抽水天数计算163.3.8降水井结构164、降水施工工艺174.1成井施工布置174.2深井施工流程184.3成井施工工艺185、降水运行205.1疏干井降水运行205.2降水运行205.2.1试运行205.2.2降水井停抽期间的维护和管理215.2.3正式降水运行215.3封井225.4注意事项226、应急预案236.1目的236.2井管保护236.3排水保证措施246.4周边环境监测措施246.5降水过程中遇到异常现象的处理247、质量保证措施257.1质量目标257.2质量保证措施257.3质量保证体系管理网络图267.4关键过程及特殊过程控制267.4.1关键过程267.4.2特殊过程288、安全文明施工措施298.1安全管理目标298.2总体思路298.3安全生产组织网络298.4安全技术措施298.5安全用电技术措施318.6文明施工要求329、资源配置339.1施工机械配备表339.2主要材料需求及供应计划339.3 施工用电配备349.4 施工用水配备349.5 施工人员及劳动力配备3410、工程进度计划3510.1施工工期安排3510.2工期保证措施351、工程概况1.1 工程地理位置本项目位于上海市长宁区定西路以东、新华名门以西、安顺路以北。

目录一、编制依据二、基本内容三、基坑疏干降水计算四、疏干井施工工艺五、安全文明保证措施v1.0 可编辑可修改一、编制依据1、《****工程施工设计—结构》施工图纸2、《***工程岩土工程详细勘察报告》二、基本内容根据图纸要求在基坑内部设置疏干井。

疏干降水井井深低于底板，确保降水后坑内地下水位达到基坑底1米以下，降水井成井直径φ600mm，井管直径φ273mm，井管上部为井壁管，下部为1米的沉淀管，中间为滤管，在滤管外侧充填粗砂，地面以下3m设置实管，井管周围粘土夯填密实。

如下图所示：三、基坑疏干降水计算1、基坑总用水量按下式计算：W = μ·VW —容积储存量 (m3)；V —含水层体积 (m3)， V = 基坑面积A×降水深度h（即潜水静止水位至基坑底板以下）；μ—含水层的给水度（淤泥质粘土、淤泥质粉土、粘土及粉质粘土给水度降水试验值为～）根据《***工程岩土工程详细勘察报告》显示，本工程30米深度范围内测得三层地下水，第一层为上层滞水，其天然动态属于渗入型，水量较大。

主要赋存于②砂质粉土中，经计算土层平均厚度为米；第二层为微承压水，属渗入迳流型。

主要赋存于⑤1砂质粉土～黏质粉土⑤3和粉砂中，经计算土层平均厚度为米；第三层为承压水，属渗入迳流型。

主要赋存于⑥细砂中，经计算土层平均厚度为米以上三层地下水分别计算土层含水量，第一、二层地下水μ取，第三层μ取。

基坑内面积为1566m2。

W1=μ·V=×1566×=234 m3W2=μ·V=×1566×=181 m3W3=μ·V=×1566×=166m3基坑总用水量W= W1+ W2+ W3=234+181+166=481 m32、坑内疏干井井数确定n = A / a式中：n —井数(口)；A —基坑降水面积 (m2)a—单口井有效抽水面积 (m2)；根据我公司降水施工经验，在以淤泥质粘土为主的潜水含水层中，真空单井有效抽水面积a在150～200m2之间，本次降水真空单井有效抽水面积取 180m2，则井数为n = A / a=1566/180==9口。

疏干井降水专项施工方案一、编制依据止水帷幕虽然断绝了基坑内外水力联系，但基坑土体中一般存在静储水，为便于土方开挖及后续施工，需设置疏干井提前组织降水。

二、施工准备（一）技术准备1、熟悉施工图纸，工程勘测资料、地质条件，了解地下水位、土层渗透系数；根据基坑形式、开挖支护设计、降水深度、降水范围、降水时间、工程环境影响等进行井点降水设计。

1）疏干井（管井）降水适用条件：（1）第四系含水层厚度大于 5.0m。

（2）含水层渗透系数值宜大于 1.0m/d。

（3）降水土层为砂土、粘性土，降水深度大于 5m。

2）疏干井降水设计：避免降水作业对周围环境产生不利影响，一般采用坑内降水，根据所需降水的深度及抽水影响半径 R 等确定管井井点间距，管井间距 D 取10~15m ，井点深入透水层，且比所需降水的深度深 3—4 米，以保证基坑内全范围地下水位降低。

一般采用泥浆护壁钻孔法成井，先挖井口，然后安装护筒，钻机就位后开始钻孔，钻孔前在井一侧设排泥沟，钻孔直径比滤水管外径大 200mm 以上，管井下沉前应进行清洗，冲除沉渣，可采用灌入稀泥浆用吸水泵抽出置换或用空压机洗井法将沉渣清出井外，并保持滤网畅通，管井与土壁之间用 3~15mm 粒径砾石填充作为过滤层，地面下 0.5m 范围内用粘土填充夯实。

根据 JGJ/T111-98《建筑与市政降水工程技术规范》，降水井深度为：2、根据现场实际情况，绘制井点平面布置图，编制降排水专项施工方案，按程序审核论证后方可施工。

3、组织人员进行技术交底。

（二）材料准备UPVC315 井管（或直径 300mm 的铸铁管）、3~15mm 粒径砾石、粘土、排水管。

（三）机具准备序号设备名称数量规格型号备注1 钻机若干GPS10 型锚固钻机成孔2 护筒若干/ 成孔3 电焊机若干ZX-500 焊接4 自动控制潜水泵若干/ 抽排水5 泥浆泵若干3PNL 清孔三、工艺流程疏干井施工工艺流程与管井一致：根据设计的井位及现场实际情况，用成孔后立即清孔，并安装井管。

井点降水专项施工方案一、前期准备工作1.安全评估：对施工现场进行详细的安全评估，确定施工的风险点和安全措施。

2.材料准备：根据设计要求，准备好所需的井点降水设备、管材、接头、电缆等材料。

3.人员组织：确定施工队伍，指定负责人，明确各个工作岗位的职责，并进行相应的培训。

4.设备检验：对井点降水设备进行检验和调试，确保设备的正常运行。

二、施工准备1.清理现场：清理施工现场，确保无杂物和障碍物影响施工进程。

2.调整挖掘机：根据设计要求，调整挖掘机的铲斗尺寸和角度，保证挖掘井点的准确度和稳定性。

3.装箱：将井点降水设备根据施工图纸要求进行正确的安装和连接，确保设备的稳固性。

三、挖掘井点1.清理挖掘区域：清理挖掘区域的杂物和障碍物，保证施工的顺利进行。

2.挖掘井点：按照施工图纸的要求，使用挖掘机进行挖掘井点，确保井点的深度和直径符合设计要求。

3.清理井点：清理井点内的杂物和泥土，保持井点内部的干净。

四、安装设备1.安装井点降水设备：将井点降水设备准确地安置在井点内，确保设备与井点的连接紧密并且稳固。

2.连接管材：根据井点降水设备的位置和要求，选择合适的管材进行连接，确保管道的畅通和稳固。

五、调试和试运行1.调试设备：对井点降水设备进行调试，检查设备的工作状态和参数是否正常。

2.试运行：进行井点降水设备的试运行，观察设备的工作效果和性能是否达到设计要求。

六、施工安全措施1.施工现场要设立明确的警示标志，并向施工人员进行安全教育和防护用品的发放。

2.施工人员要严格遵守作业规范，穿戴好安全防护用品，并遵循操作规程。

3.在施工现场设置安全警戒线，确保人员和设备的安全。

4.安全监测人员要随时监测井点降水设备的运行情况，确保设备的正常工作和埋设深度的稳定。

七、施工验收1.施工完成后，对井点降水设备进行全面的检查，确认设备的安装和连接是否符合要求。

2.进行试验：对井点进行试验，检查井点降水设备的工作效果和性能是否符合设计要求。

基坑降水施工方案1.基坑降水运行管理1.1.1.降水运行管理（1）、疏干降水井随基坑开挖割除暴露出的井管，基坑开挖期间需要做好降水井的保护。

（2）、合理布设降水井位置，使坑内降水井位置尽量便于基坑土方开挖。

通常在布设时，坑内降水井井应靠近格构柱和支撑，也便于横向设置加强筋保护坑内降水井。

（3）、对于降压井、超强真空深井应搭设辅助管理平台进行保护。

辅助平台的搭设通常位于混凝土支撑上，便于行走。

（4）、所有降水井应设置醒目标记，安装好夜间施工反光带，加强人工值班保护。

有施工作业面的情况下，减压、超强真空降水井在每层支撑或梁板处采用捆扎等方法尽量将其固定。

基坑开挖至底时，降压井、超强真空降水井岀露基坑地面较长，需小心机械碰撞，降压井、超强真空降水井损坏较难修复。

采用合适的井管壁厚保证具有一定的强度。

（5）、对于工程降水，尤其是有减压降水措施的工程降水，在正常的降水运行过程中，必须有合理的用电保障已满足降水运行的需求。

通常要求施工现场总包应提供两路工业用电，降水运行中应保证一路工业用电停电后另一路工业用电能及时使用，保证停电3～10分钟内能将确保降水井正常运转，避免影响降水效果甚至危害基坑安全。

关于备用电源的自启动及完成降压井抽水设备延时启动的最大时间间隔限制条件，应在减压降水运营前，通过承压水位恢复试验进一步确定。

（6）、降水井管保护措施如下：①对降水井竖立醒目标志，做好标识工作；②抽水运行期间，派专门人员进行看护；③土方分层开挖完成后，常规疏干井应及时割管及下泵。

④随着基坑开挖深度的不断加深，基坑内降压井井管的暴露长度不断加大，井管沿纵向与每道环梁或挖土平台支撑要及时加固。

⑤加强井管焊接质量的检查。

按照设计要求严格控制焊接质量。

焊缝要均匀，无砂眼，焊缝堆高不小于6mm。

确保后期基坑开挖焊缝不漏水。

⑥疏干井应在区域土方开挖完成后方可割管，避免发生后续挖土过程中被土方掩埋的情况。

⑦所有降水井应设置醒目的标记，弄好夜间施工反光带，加强人工值班保护。
