交通科技与管理71技术与应用0 前言 随着我国基建和物流业的快速发展，重型卡车的销量快速增长。
疲劳耐久性对重型卡车的市场口碑极其重要，因此越来越受到重型卡车整车制造企业的重视。
整车疲劳耐久试验主要包括用户道路试验、试验场强化试验、室内台架试验和计算机虚拟疲劳试验。
用户道路试验因试验周期长，已基本被试验场强化试验取代。

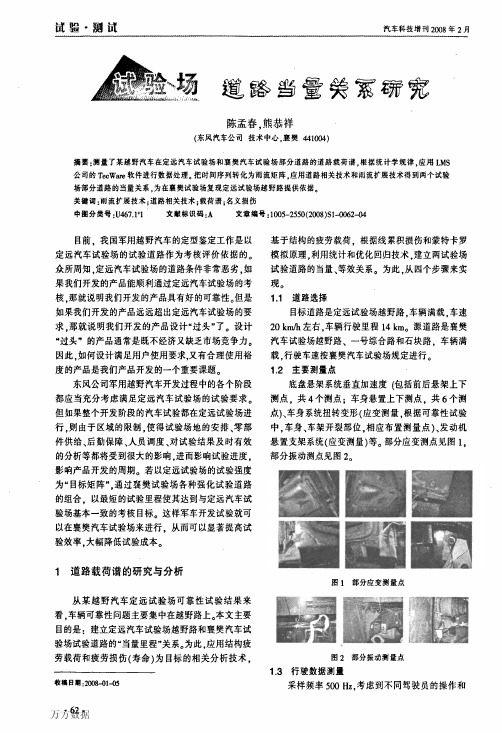

试验场强化试验基于等效损伤原理，通过一系列典型强化路面对整车及零部件的疲劳耐久性进行验证。
通过采集目标用户道路与试验场典型强化道路载荷谱并进行疲劳损伤计算，可以得到两种道路的相对损伤关系并制订出与目标用户关联的试验场强化试验规范，从而达到加速试验的目的[1]。
室内台架试验是将加速编辑后的道路载荷谱作为输入，通过台架迭代获得试验台架加载谱，在室内台架上复现车辆在试验场道路试验时相同的失效和故障模式，可进一步缩短整车疲劳耐久试验周期。
计算机虚拟疲劳试验通过建立整车多体动力学模型并运用虚拟迭代技术，将载荷谱作为输入信号，在整车设计阶段即可对整车进行虚拟疲劳分析和寿命预测[2]。
因此，载荷谱是整车疲劳耐久性能研究的基础。
本文介绍了重型卡车试验场载荷谱采集与数据处理的基本方法，对基于载荷谱进行疲劳分析的基本原理进行了阐述。
1 采集系统 载荷谱采集系统参考表1所示。
表1 载荷谱采集系统序号设备名称用途/检测参数1nCode eDAQ 数采系统传感器连接、载荷谱采集2车轮六分力传感器车轮三垂直力和绕三垂力的力矩3应变片转向横位杆、悬挂、传动轴、车桥、驾驶室等关键部位应力4加速度传感器轴头、车架、驾驶室关键点、整车质心、动力总成悬置单向或三向加速度5位移传感器车轮相对车架位移6GPS 接收器车速、经度、纬度、海拔高度、行驶轨迹7逻辑开关作为更换试验工况的标志，用于后期对各道路数据进行分割8笔记本电脑采集过程数据监控，对采集数据进行检查、修正、分析 传感器测试点理论上越多越好，但是由于数采系统通道数及人力、物力、成本限制，测点选择尽量满足采集需要即可。
室内道路模拟试验中迭代目标谱的选择方法
郑松林;邓鑫;冯金芝;赵礼辉;于佳伟
【期刊名称】《机械强度》
【年(卷),期】2016(38)3
【摘要】进行整车室内道路模拟试验时,迭代目标谱的选择是关键一步,目前通用的方法是选择中值损伤谱作为迭代目标谱,以某轿车在汽车试验车采集到的载荷谱为例,阐述了一种最小标准差谱作为迭代目标谱的载荷谱的选择方法,并在数值统计分析、雨流循环损伤分布、冲击响应谱和频域疲劳损伤谱四个方面对最小标准差谱和中值损伤谱进行了对比分析,结果表明:最小标准差谱优于中值损伤谱。
最后通过进行整车室内台架试验,验证了结论。
【总页数】7页(P596-602)
【关键词】道路模拟;迭代;载荷谱;损伤;标准差
【作者】郑松林;邓鑫;冯金芝;赵礼辉;于佳伟
【作者单位】上海理工大学机械工程学院;机械工业汽车底盘机械零部件强度与可靠性评价重点实验室
【正文语种】中文
【中图分类】U467.3
【相关文献】
1.道路模拟试验中道路载荷谱的选择方法 [J], 彭为;靳晓雄;孙士炜
2.室内模拟试验的最佳方法——道路载荷谱试验概述 [J], 蒋玉迪
3.目标用户道路谱与试验场道路谱的载荷当量等效模拟研究 [J], 吴建国;周鋐;陈栋华;魏传峰
4.四立柱道路模拟试验迭代控制点选择方法研究 [J], 张爱龙;伊斯武;喻镇涛;滕今仙
5.道路模拟试验目标迭代信号筛选方法研究 [J], 梁俊毅;冯金芝;郑松林;于佳伟因版权原因，仅展示原文概要，查看原文内容请购买。
道路载荷谱分析与应用引言：道路载荷谱是指道路上运行车辆所产生的负荷的一种统计学描述，它是研究道路结构强度和耐久性的重要依据。
本文将从道路载荷谱的定义与特点、载荷谱的采集与处理、载荷谱的应用等方面进行阐述，以期对道路工程和车辆设计提供一定的指导与参考。
一、道路载荷谱的定义与特点：道路载荷谱是通过对道路上不同种类和不同速度的车辆进行实测及统计分析得到的，它描述了车辆在道路上运行时所产生的荷载情况。
道路载荷谱的特点主要有以下几个方面：1.时变性：道路载荷谱是时间的函数，反映了车辆荷载随时间的变化规律。
2.随机性：道路载荷谱的采集和分析结果受到多种因素的影响，具有一定的不确定性和随机性。
3.非线性：道路载荷谱中包含了多种频率分量，具有多种振动特性，不能简单地用线性模型来描述。
二、载荷谱的采集与处理：道路载荷谱的采集是通过在实际道路上安装传感器设备，对不同种类、速度的车辆进行实时监测，记录车辆通过时的载荷数据，并进行统计分析。
载荷谱的处理主要包括数据校正、滤波、降阶处理等步骤，以获得更加准确、可靠的载荷谱数据。
三、载荷谱的应用：1.道路工程：道路载荷谱是评估和设计道路结构强度和耐久性的重要依据，能够指导道路工程项目中的材料选用、结构设计和施工质量控制等工作，以提高道路的使用寿命和运行安全性。
2.车辆设计：道路载荷谱可用于对轮胎、悬挂系统、车轮等车辆部件的设计与优化，以提高车辆的运行性能和舒适性，并保证车辆在长期运行中的安全性和可靠性。
3.结构抗震设计：道路载荷谱的频谱特性与地震荷载的频谱相似，因此可作为结构抗震设计中的一种地震荷载输入，用于评估结构的抗震性能和可靠性。
4.路面维护与管理：道路载荷谱可以帮助道路管理部门进行路面状况评估和维护计划的制定，合理配置资源，延缓路面损坏和破坏进程，降低维护成本，并提升道路服务水平。
结论：道路载荷谱是道路工程和车辆设计中的重要参数，它能够从实测数据中有效地描述和反映车辆在道路上的荷载情况，具有广泛的应用价值。
第57卷 第4期Vol. 57 No. 42019年4月April 2019农业装备与车辆工程AGRICULTURAL EQUIPMENT & VEHICLE ENGINEERINGdoi:10.3969/j.issn.1673-3142.2019.04.009汽车道路模拟试验载荷谱的研究褚茜云1 ，卢曦1，刘斌2，井清2（1. 200093 上海市 上海理工大学 机械工程学院；2. 200093上海市 上汽集团商用车技术中心）[摘要]室内道路模拟试验需要重现测试车辆在试验场道路行驶状态，而时域损伤编辑法与传统编制载荷谱的方法相比更能满足其需求。
以测试车辆后独立悬架和副车架试验场载荷谱为原始谱，应用时域损伤编辑法，通过研究损伤时间窗口和损伤保留比例对加速谱时间保留长短和加速前后功率谱峰值差异的影响，选取适当时间窗口对原始谱进行编辑，生成台架加速谱。
并从时域、幅值域、频域3个方面对原始谱和加速谱进行分析对比，验证了该方法的合理性。
[关键词] 时域损伤;损伤编辑;载荷谱编制;加速谱[中图分类号] U467.4 [文献标识码] A [文章编号] 1673-3142(2019)04-0030-03A Study on Load Spectrum of Vehicle Road Simulation TestChu Qianyun1, Lu Xi1, Liu Bin2, Jing Qing2(1. School of Mechanical Engineering, University of Shanghai for Science and Technology, Shanghai 200093, China；2. SAIC Commercial Vehicle Technology Center, Shanghai 200093, China)[Abstract] The indoor road simulation test needs to reproduce the test vehicle's road driving state on the proving ground, and the time domain damage editing method is more suitable than the traditional method of compiling the load spectrum. In this paper, the load spectrum of the proving ground for testing the independent suspension and sub-frame are taken as the original spectrum, and the time domain damage editing method is applied. By studying the damage time window and the damage retained ratio, the acceleration spectrum time retained length and the power spectrum peak difference before and after acceleration are used. The effect is to select the appropriate time window to edit the original spectrum and generate a bench acceleration spectrum. The original spectrum and the accelerated spectrum are analyzed and compared from the three aspects of time domain, amplitude domain and frequency domain, and the rationality of the method is verified. [Key words] time domain damage; damage editing; load spectrum compilation; acceleration spectrum0 引言汽车的悬架与副车架作为底盘系统关键承载部件，其疲劳耐久性对整车的可靠性非常重要。

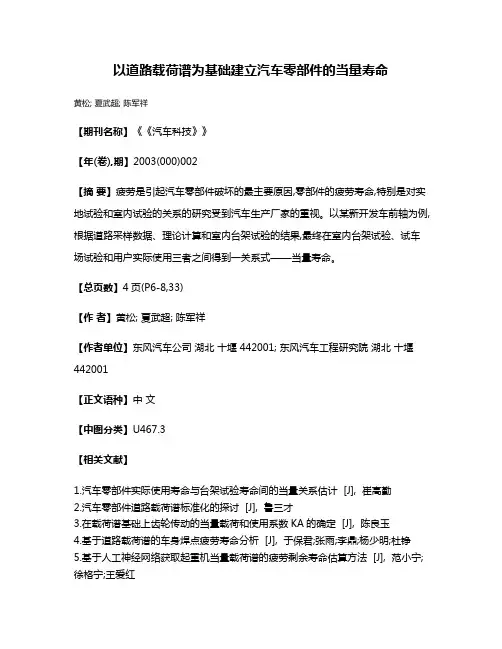

以道路载荷谱为基础建立汽车零部件的当量寿命
黄松; 夏武超; 陈军祥
【期刊名称】《《汽车科技》》
【年(卷),期】2003(000)002
【摘要】疲劳是引起汽车零部件破坏的最主要原因,零部件的疲劳寿命,特别是对实地试验和室内试验的关系的研究受到汽车生产厂家的重视。
以某新开发车前轴为例,根据道路采样数据、理论计算和室内台架试验的结果,最终在室内台架试验、试车场试验和用户实际使用三者之间得到一关系式——当量寿命。
【总页数】4页(P6-8,33)
【作者】黄松; 夏武超; 陈军祥
【作者单位】东风汽车公司湖北十堰 442001; 东风汽车工程研究院湖北十堰442001
【正文语种】中文
【中图分类】U467.3
【相关文献】
1.汽车零部件实际使用寿命与台架试验寿命间的当量关系估计 [J], 崔高勤
2.汽车零部件道路载荷谱标准化的探讨 [J], 鲁三才
3.在载荷谱基础上齿轮传动的当量载荷和使用系数KA的确定 [J], 陈良玉
4.基于道路载荷谱的车身焊点疲劳寿命分析 [J], 于保君;张雨;李鼎;杨少明;杜铮
5.基于人工神经网络获取起重机当量载荷谱的疲劳剩余寿命估算方法 [J], 范小宁;徐格宁;王爱红
因版权原因，仅展示原文概要，查看原文内容请购买。

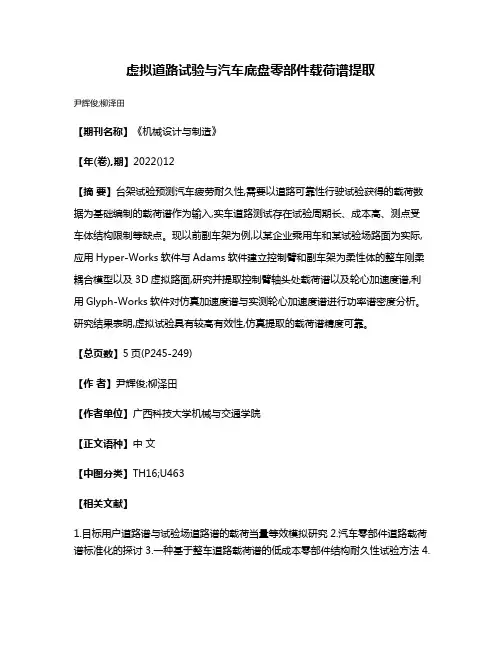

虚拟道路试验与汽车底盘零部件载荷谱提取
尹辉俊;柳泽田
【期刊名称】《机械设计与制造》
【年(卷),期】2022()12
【摘要】台架试验预测汽车疲劳耐久性,需要以道路可靠性行驶试验获得的载荷数据为基础编制的载荷谱作为输入,实车道路测试存在试验周期长、成本高、测点受车体结构限制等缺点。
现以前副车架为例,以某企业乘用车和某试验场路面为实际,应用Hyper-Works软件与Adams软件建立控制臂和副车架为柔性体的整车刚柔耦合模型以及3D虚拟路面,研究并提取控制臂轴头处载荷谱以及轮心加速度谱,利用Glyph-Works软件对仿真加速度谱与实测轮心加速度谱进行功率谱密度分析。
研究结果表明,虚拟试验具有较高有效性,仿真提取的载荷谱精度可靠。
【总页数】5页(P245-249)
【作者】尹辉俊;柳泽田
【作者单位】广西科技大学机械与交通学院
【正文语种】中文
【中图分类】TH16;U463
【相关文献】
1.目标用户道路谱与试验场道路谱的载荷当量等效模拟研究
2.汽车零部件道路载荷谱标准化的探讨
3.一种基于整车道路载荷谱的低成本零部件结构耐久性试验方法
4.
利用实测路面谱编制汽车传动系统零部件扭转疲劳试验载荷谱5.以道路载荷谱为基础建立汽车零部件的当量寿命
因版权原因，仅展示原文概要，查看原文内容请购买。

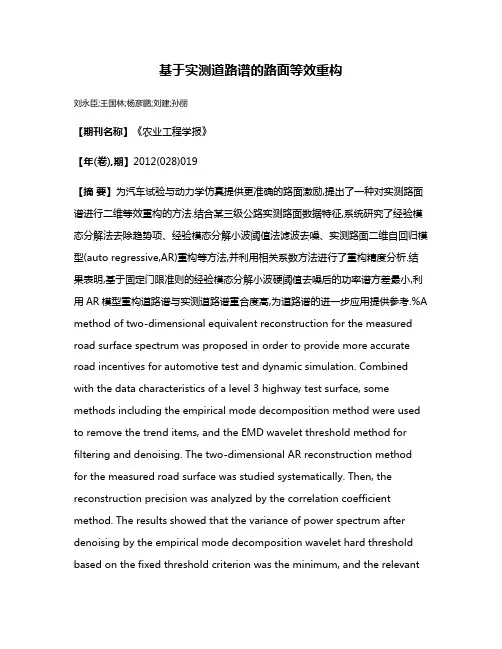

基于实测道路谱的路面等效重构刘永臣;王国林;杨彦鹏;刘建;孙丽【期刊名称】《农业工程学报》【年(卷),期】2012(028)019【摘要】为汽车试验与动力学仿真提供更准确的路面激励,提出了一种对实测路面谱进行二维等效重构的方法.结合某三级公路实测路面数据特征,系统研究了经验模态分解法去除趋势项、经验模态分解小波阈值法滤波去噪、实测路面二维自回归模型(auto regressive,AR)重构等方法,并利用相关系数方法进行了重构精度分析.结果表明,基于固定门限准则的经验模态分解小波硬阈值去噪后的功率谱方差最小,利用AR模型重构道路谱与实测道路谱重合度高,为道路谱的进一步应用提供参考.%A method of two-dimensional equivalent reconstruction for the measured road surface spectrum was proposed in order to provide more accurate road incentives for automotive test and dynamic simulation. Combined with the data characteristics of a level 3 highway test surface, some methods including the empirical mode decomposition method were used to remove the trend items, and the EMD wavelet threshold method for filtering and denoising. The two-dimensional AR reconstruction method for the measured road surface was studied systematically. Then, the reconstruction precision was analyzed by the correlation coefficient method. The results showed that the variance of power spectrum after denoising by the empirical mode decomposition wavelet hard threshold based on the fixed threshold criterion was the minimum, and the relevantdegree of the reconstructed road spectrum by AR model with the measured one was high. The method can provide a basis for the further application of road spectrum.【总页数】8页(P26-32,后插1)【作者】刘永臣;王国林;杨彦鹏;刘建;孙丽【作者单位】江苏大学汽车与交通工程学院,镇江212013;淮阴工学院交通工程学院,淮安223003;江苏大学汽车与交通工程学院,镇江212013;江苏大学汽车与交通工程学院,镇江212013;江苏大学汽车与交通工程学院,镇江212013;淮阴工学院交通工程学院,淮安223003【正文语种】中文【中图分类】U461【相关文献】1.基于实测弯沉等效的重载交通沥青路面轴载换算 [J], 肖田;王晓华;靳灿章2.基于实测轴载谱的沥青路面轴载换算系数细化研究 [J], 谭红霞;谢森3.目标用户道路谱与试验场道路谱的载荷当量等效模拟研究 [J], 吴建国;周鋐;陈栋华;魏传峰4.基于实测路谱的路谱重构技术研究 [J], 黄亮;杨智5.基于损伤容限的动车组车轴实测载荷谱等效应力评价 [J], 周素霞;李福胜;谢基龙;姚圣卓因版权原因，仅展示原文概要，查看原文内容请购买。
