亡问题，并且会造成巨额的经济损失，因此在过程工业中必须要开展安全仪表系统的安全评定，确保其安全性。
相关资料显示，在过程工业所出现的安全事故中，很多都是由于安全仪表系统存在问题导致的，安全仪表系统安全要求不合理，或者是对其进行了不恰当改造等因素，是导致出现安全事故的重要因素。
如果安全仪表系统的设计存在不合理的问题，那么可能会出现两方面问题：一方面，可能导致其在该跳车时不进行动作，出现拒动，拒动极有可能造成安全事故，甚至造成灾难性的后果；另一方面则是在不应该跳车时进行动作，造成误动，进而导致装置停车，会给企业带来比较严重的经济损失。
因此保证安全仪表系统的安全性具有重要意义，这就需要对其进行完整性评估，定量可靠性计算是最为重要的和有效的途径，通过这样的方式能够有效的防止各类事故的发生。
3 安全仪表系统功能安全评估等级划分相关标准对过程安全的安全等级进行了划分，IEC-61508将其划分为4个等级(SIL1-SIL4)。
而ISA-S84.01，则按照系统不响应连锁要求的概率对安全度等级进行了划分，分为了3级(SIL1-SIL3)。
我国当前根据自身的实际情况，按照所有事件发生的可能性、其可能导致后果的严重程度，以及其它安全措施的有效性等进行评估，并基于其制定了适当的安全等级，SIL 共分为1、2、3、4几个等级，级别越高则表示要求其危险失效概率越低。
其中，1级表示故障的发生概率很低。
如出现了事故，其所能够造成的影响也比较低，装置和产品可能受到轻微的影响，但是不会立即造成环境污染或者是人员伤亡，造成的经济损失不大；2级则表示事故偶尔发生。
如果出现事故则会给装置和产品造成比较大的影响，并有一定几率造成严重的环境污染，甚至人员伤亡，造成的经济损失比较大；3级事故则表示，事故发生的频率很高。
如果发生事故则会严重的影响到装置和产品，并且造成比较严重的环境问题，以及会导致人员出现伤亡，造成非常严重的经济损失。
评估安全完整性等级SIL 的主要参数就是PFDavg (probabilityoffailureon demand 平均危险故障率)，按照从高到低将划分为1、2、3、4四个等级。
v1.0 可编辑可修改1 SIL 定级分析方法SIL 定义IEC 61511（参考文献[i]）中对安全完整性等级（SIL）的定义是指在一定时间、一定条件下，安全相关系统执行其所定义的安全功能的可靠性。
安全完整性等级（SIL）由两部分组成：硬件安全完整性等级，这部分的安全完整性与随机硬件危险失效有关，主要体现在安全仪表功能的运行过程中，与部件的功能退化及老化等有关；系统安全完整性等级，这部分的安全完整性与系统的危险失效有关，主要与系统设计、制造流程、变更改造、操作规划以及文档记录等有关。
安全完整性等级（SIL）是一种离散的等级，用于规定分配给安全仪表系统中安全功能回路在需求时的失效概率。
SIL 等级的说明参见表。
表–安全完整性等级（SIL）划分需求时的失效概率（PFD）目标风险降低系数SIL 1~10~100SIL 2~100~1000SIL 3~1000~10000SIL 4~10000~100000SIL 定级分析方法应用风险评价矩阵和保护层分析（LOPA）方法，基于IEC 61508/61511 标准来评价装置现有的安全功能回路所需的安全完整性等级（SIL）。
SIL 定级分析采取会议的形式，利用头脑风暴的方法进行。
结合相应的工艺流程设计、联锁设置和HAZOP 分析结果，来识别、分析装置中各联锁是否承担安全功能，是否属于安全仪表功能（SIF）回路。
对于所识别出来的安全仪表功能回路，则进一步分析对此安全功能产生要求的因素有哪些，其要求频率是什么。
综合考虑和分析所需保护设备或系统中已有的各类保护措施，并讨论其降低风险的有效性；依据残余风险的水平和公司风险可接受水平的高低来判定所需安全仪表功能回路的完整性等级。
这些风险包括人员伤亡、环境破坏以及直接和间接经济损失。
确定SIL 的目的是通过应用可靠的安全仪表系统来降低危害事件的风险，从而把系统的风险降低到可接受水平。
v1.0 可编辑可修改该研究方法的特点是：保护层分析（LOPA）：用于分析工艺流程中所保护对象可能发生的危害事件偏离情形，以及导致危害事件产生的原因、后果和各种保护措施等；风险等级矩阵：利用风险等级矩阵来确定各个安全仪表功能（SIF）回路所需求的安全完整性等级（SIL）。
1 SIL 定级分析方法1、1 SIL 定义IEC 61511(参考文献[i])中对安全完整性等级(SIL)的定义就是指在一定时间、一定条件下,安全相关系统执行其所定义的安全功能的可靠性。
安全完整性等级(SIL)由两部分组成:•硬件安全完整性等级,这部分的安全完整性与随机硬件危险失效有关,主要体现在安全仪表功能的运行过程中,与部件的功能退化及老化等有关;•系统安全完整性等级,这部分的安全完整性与系统的危险失效有关,主要与系统设计、制造流程、变更改造、操作规划以及文档记录等有关。
安全完整性等级(SIL)就是一种离散的等级,用于规定分配给安全仪表系统中安全功能回路在需求时的失效概率。
SIL 等级的说明参见表1、1。
1、2应用风险评价矩阵与保护层分析(LOPA)方法,基于IEC 61508/61511 标准来评价装置现有的安全功能回路所需的安全完整性等级(SIL)。
SIL 定级分析采取会议的形式,利用头脑风暴的方法进行。
结合相应的工艺流程设计、联锁设置与HAZOP 分析结果,来识别、分析装置中各联锁就是否承担安全功能,就是否属于安全仪表功能(SIF)回路。
对于所识别出来的安全仪表功能回路,则进一步分析对此安全功能产生要求的因素有哪些,其要求频率就是什么。
综合考虑与分析所需保护设备或系统中已有的各类保护措施,并讨论其降低风险的有效性;依据残余风险的水平与公司风险可接受水平的高低来判定所需安全仪表功能回路的完整性等级。
这些风险包括人员伤亡、环境破坏以及直接与间接经济损失。
确定SIL 的目的就是通过应用可靠的安全仪表系统来降低危害事件的风险,从而把系统的风险降低到可接受水平。
该研究方法的特点就是:•保护层分析(LOPA):用于分析工艺流程中所保护对象可能发生的危害事件偏离情形,以及导致危害事件产生的原因、后果与各种保护措施等;•风险等级矩阵:利用风险等级矩阵来确定各个安全仪表功能(SIF)回路所需求的安全完整性等级(SIL)。
确定安全完整性等级(SIL)需求的方法——优势与弊端1简介安全完整性等级(SIL)的概念是随着BS EN 61508的发展被引进的。
对于具有安全功能的系统，SIL是对其质量或者说靠性进行的一种度量，具体来说，就是对系统能否按预期执行相应功能的可信赖程度的一种度量。
本文主要讨论在过程工业设备领域流行的两种确定SIL需求的方法：风险图表法和保护层级分析(LOPA)法并指出两种方法各自的优势和局限，特别是针对风险图表法。
同时也给何种情况下应选择何种方法的推荐标准。
2SIL的定义相关标准承认，不同的安全功能，其所需的运作方式也迥然不同。
很多功能的实际使用频率非常低，比如汽车的如下两项功能：∙防抱死系统（ABS）。
（当然，这跟司机也有关系）∙安全气囊（SRS）另一方面，有些功能的使用频率很高，甚至是持续运作的，比如汽车的这两项功能：∙刹车∙转向如此，一个根本性的问题便是：这两种类型的功能，其发生故障的频度达到多大会导致事故的发生？针对二者的答案是不同的：∙对于使用频率低者，事故频率由两个参数构成：1)功能的使用频率2)当使用时，该功能发生故障的概率——故障概率（PFD）因此，这种情况下，PFD便能恰当地衡量该功能的性能表现，而PFD的倒数则称为：风险消除因数（RRF）。
∙对于使用频率高者，或持续运作的功能，能恰当地衡量其表现的数据则是故障频率（λ），或者平均无故障时间（MTTF）。
假设故障的发生呈指数分布，则MTTF与λ互为倒数。
当然，以上的两种表达方式并不是独立的，而是相互关联的。
最简单地，假设可以以一个比正常使用频率高的频度对某功能进行检验，则以下关系成立：PFD = λT/2 = T/(2xMTTF) 或者：RRF = 2/( λT) 或 = (2xMTTF)/T其中T是检验间隔（注意：若要将事故速率显著降低到故障速率λ以下，检验频率1/T应至少为正常使用频率的两倍，最好是能达到5倍或更高。
）但这两者却是不同的量：PFD是一个概率，是无量纲量；λ是一个速率，量纲是t-1 。
安全评价资质 sil评估
SIL（Safety Integrity Level，安全完整水平）是一种用于评估安全系统的资质，目的是确定系统的可靠性和安全性水平。
SIL评估是根据国际标准IEC 61508（功能安全）和IEC 61511（过程工业安全系统）进行的。
这些标准定义了安全系统的要求和规范，并提供了一套评估方法和工具，以便确定系统的SIL等级。
SIL评估一般包括以下步骤：
1. 安全要求分析（SRS）：根据系统的功能和安全要求，确定系统的安全目标和功能。
2. 危险性和可靠性分析（HRA）：识别和评估潜在的危险和故障情况，以确定系统的安全完整性水平。
3. 安全完整性级别（SIL）确定：根据HRA的结果，确定系统的SIL等级，通常分为SIL 1至SIL 4。
4. 定义安全功能：根据SIL等级，确定实施安全功能所需的硬件和软件要求。
5. 验证和验证：对实施的安全功能进行验证和验证，以确保其满足SIL要求。
SIL评估是一项专业的技术工作，需要有相关领域的专业知识
和经验。
通常由专门的工程师、安全专家或独立的第三方机构进行评估。
评估结果被用于指导安全系统的设计、实施和监督，以确保系统在操作过程中的安全性和可靠性。

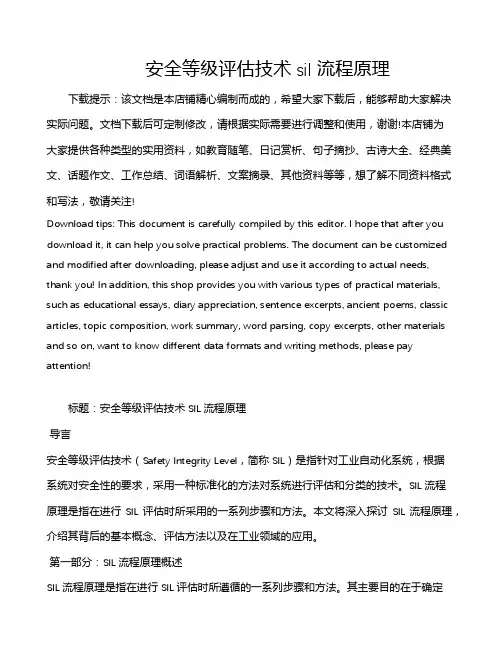

安全等级评估技术sil流程原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!标题：安全等级评估技术SIL流程原理导言安全等级评估技术（Safety Integrity Level，简称SIL）是指针对工业自动化系统，根据系统对安全性的要求，采用一种标准化的方法对系统进行评估和分类的技术。
IEC 61511将安全仪表功能的操作模式分为：要求操作模式（Demand Mode of Operation）和连续操作模式（Continuous Mode of Operation）。
安全完整性等级对要求操作模式下的失效概率见表1-1。
表1-1 安全完整性等级对要求操作模式下的失效概率要求要求操作模式（低要求操作模式）SIL的要求操作模式是指，在响应过程状态或其他“要求”（Demand）时，执行特定的动作（如关闭阀门）。
要求操作模式的特征，是当SIF出现危险失效，并且“要求”出现时，才会导致潜在危险发生。
典型的“要求”包括：工艺过程参数出现异常，达到设定的安全极限值，或者BPCS本身处于失效状态。
这就意味着SIF的危险失效，并不一定即刻导致危险。
常见的ESD应用是典型的要求操作模式。
从表1-1可以看出，每个SIL等级对应着SIF一个数量级的平均失效的概率，它用符号表示为PFDavg；目标风险降低数值，也称为风险降低因数RRF（Risk Reduction Factor）。
PFDavg与RRF互为倒数，即PFDavg=1/RRF.它们的物理含义是，每提升一个SIL等级，意味着SIF的平均失效概率降低一个数量级，也意味着将危险事件发生的可能性降低10倍。
安全完整性等级对连续操作模式下SIF的危险失效频率要求见表1-2。
表1-2 安全完整性等级对连续操作模式下的失效概率要求连续（高要求）操作模式生，除非存在其他防止措施。
连续模式涵盖执行连续安全控制，以便保持功能安全的安全仪表功能。
2、过程海洋平台SIL 评估可以分两部分来完成: 第一部分是对海洋平台进行为SIL 选择与验证服务的HAZOP 分析，其目的在于分析SIF 回路所保护的事故场景，然后对分析出的事故场景进行LOPA 分析，识别独立保护层，进而确定该SIF 回路的失效概率和SIL 等级；第二部分是对SIF 回路的SIL 等级进行验证，确定该SIF 回路实际达到的SIL 等级，判断是否符合最低SIL 等级要求。
sil认证评定方法
SIL（Safety Integrity Level）是用于评定安全相关系统的安
全完整性水平的一种标准。
SIL评定方法通常涉及以下几个方面：
1. 风险分析，首先需要对系统所涉及的安全风险进行分析，包
括可能导致的事故、损失和伤害。
这一步骤通常使用HAZOP（危害
与操作性分析）或者FMEA（故障模式与效应分析）等方法来进行。
2. 安全完整性水平的确定，根据风险分析的结果，确定系统需
要达到的安全完整性水平，即SIL等级。
这一步骤通常基于风险评
估的结果和标准要求来确定。
3. 定量评估，通过定量分析来评估系统的安全完整性水平，通
常使用定量风险评估方法，如概率论分析和可靠性分析等，来计算
系统在特定条件下的失效概率和安全性能。
4. 验证和确认，对系统的设计和实施进行验证和确认，确保其
达到了预期的SIL等级要求。
这一步骤通常包括对系统的设计文件、验证测试和安全管理计划的审查和确认。
5. 持续监测，SIL评定并不是一次性的工作，系统需要持续监测和评估其安全完整性水平，以确保其在运行过程中持续满足相关的安全要求。
总的来说，SIL评定方法涉及对系统的风险分析、安全完整性水平的确定、定量评估、验证和确认以及持续监测等多个方面的工作，需要综合考虑系统的设计、实施和运行过程中的各种因素，以确保系统能够达到预期的安全性能要求。
1 SIL 定级分析方法1、1 SIL 定义IEC 61511(参考文献[i])中对安全完整性等级(SIL)的定义就是指在一定时间、一定条件下,安全相关系统执行其所定义的安全功能的可靠性。
安全完整性等级(SIL)由两部分组成:?硬件安全完整性等级,这部分的安全完整性与随机硬件危险失效有关,主要体现在安全仪表功能的运行过程中,与部件的功能退化及老化等有关;?系统安全完整性等级,这部分的安全完整性与系统的危险失效有关,主要与系统设计、制造流程、变更改造、操作规划以及文档记录等有关。
安全完整性等级(SIL)就是一种离散的等级,用于规定分配给安全仪表系统中安全功能回路在需求时的失效概率。
SIL 等级的说明参见表1、1。
表1、1 –安全完整性等级(SIL)划分SIL 1 0、01~0、1 10~100SIL 2 0、001~0、01 100~1000SIL 3 0、0001~0、001 1000~10000SIL 4 0、00001~0、0001 10000~1000001、2 SIL 定级分析方法应用风险评价矩阵与保护层分析(LOPA)方法,基于IEC 61508/61511 标准来评价装置现有的安全功能回路所需的安全完整性等级(SIL)。
SIL 定级分析采取会议的形式,利用头脑风暴的方法进行。
结合相应的工艺流程设计、联锁设置与HAZOP 分析结果,来识别、分析装置中各联锁就是否承担安全功能,就是否属于安全仪表功能(SIF)回路。
对于所识别出来的安全仪表功能回路,则进一步分析对此安全功能产生要求的因素有哪些,其要求频率就是什么。
综合考虑与分析所需保护设备或系统中已有的各类保护措施,并讨论其降低风险的有效性;依据残余风险的水平与公司风险可接受水平的高低来判定所需安全仪表功能回路的完整性等级。
这些风险包括人员伤亡、环境破坏以及直接与间接经济损失。
确定SIL 的目的就是通过应用可靠的安全仪表系统来降低危害事件的风险,从而把系统的风险降低到可接受水平。
sil安全等级划分标准
SIL（Safety Integrity Level）是对安全系统的可靠性要求进行定量化的等级评定，通常用于衡量安全系统的可靠性程度。
SIL等级划分基于功能安全标准（如IEC 61508）的要求，一般分为四个等级，即SIL 1、SIL 2、SIL 3 和SIL 4。
以下是对各个等级的基本描述：
1. SIL 1
- 描述：SIL 1是最低的安全完整性等级，要求较低，适用于一些低风险的系统。
- 特点：需要基本的安全措施来避免系统的严重故障或损害。
2. SIL 2
- 描述：SIL 2要求比SIL 1更严格，适用于中等风险的系统。
- 特点：需要有一定程度的故障控制和监测，以减少故障发生的可能性，并降低潜在危害的严重程度。
3. SIL 3
- 描述：SIL 3是一个较高的安全完整性等级，适用于高风险的系统。
- 特点：需要更严格的故障控制和监测措施，以及更高的系统可靠性来避免故障并减小事故风险。
4. SIL 4
- 描述：SIL 4是最高的安全完整性等级，适用于极高风险的系统，通常在一些特殊的高危险环境下使用。
- 特点：对系统的安全性和可靠性要求极高，需要采取最严格的控制措施来确保安全性。
这些等级的划分旨在帮助工程师和设计者了解系统所需的安全性能，以及设计和实施相应的安全控制措施，从而最大程度地降低潜在的风险和危害。
安全仪表系统安全完整性等级（SIL）评估方法《国家安全监管总局关于加强化工安全仪表系统管理的指导意见（安监总管三〔2014〕116号）》要求：涉及“两重点一重大”在役生产装置或设施的化工企业和危险化学品储存单位，要在全面开展过程危险分析(如危险与可操作性分析)基础上，通过风险分析确定安全仪表功能及其风险降低要求，并尽快评估现有安全仪表功能是否满足风险降低要求。
《国家安全监管总局关于加强化工过程安全管理的指导意见安监总管三〔2013〕88号》：对涉及重点监管危险化学品、重点监管危险化工工艺和危险化学品重大危险源（以下统称“两重点一重大”）的生产储存装置进行风险辨识分析，要采用危险与可操作性分析（HAZOP）技术，一般每3年进行一次。
对其他生产储存装置的风险辨识分析，针对装置不同的复杂程度，选用安全检查表、工作危害分析、预危险性分析、故障类型和影响分析（FMEA）、HAZOP技术等方法或多种方法组合，可每5年进行一次。
目前SIL评估主要依靠保护层分析(LOPA)来确定每一个安全仪表功能(SIF)的安全完整性等级(SIL)。
一个典型的化工过程包含的保护层，如本安设计、BPCS、报警与人员干预、安全仪表系统、物理保护、释放后保护措施、工厂应急响应和社区应急响应等（如下图示）。
LOPA是一种半定量的风险评估技术，一般使用初始事件频率、后顾严重程度和IPL 失效频率的数量级大小来表征场景的风险。
其步骤主要包括：1）SIF选择；2）场景识别及筛选；3）IE确认；4）IPL评估；5）场景频率计算；6）风险评估与决策，分配SIF的SIL等级；7）下一个SIF重复以上步骤，直至所有场景分析完毕。
LOPA分析是考验经验知识积累和方法掌握，对于LOPA 分析团队，需具有工艺、仪表、安全、设备等多方面的经验知识，熟悉各种不同化工生产装置的风险控制点。
可以说，一个LOPA分析团队水平的高低，直接影响最终LOPA分析的质量。
确定安全完整性等级(SIL)需求的方法——优势与弊端1简介安全完整性等级(SIL)的概念是随着BS EN 61508的发展被引进的。
对于具有安全功能的系统.SIL是对其质量或者说靠性进行的一种度量.具体来说.就是对系统能否按预期执行相应功能的可信赖程度的一种度量。
本文主要讨论在过程工业设备领域流行的两种确定SIL需求的方法：风险图表法和保护层级分析(LOPA)法并指出两种方法各自的优势和局限.特别是针对风险图表法。
同时也给何种情况下应选择何种方法的推荐标准。
2SIL的定义相关标准承认.不同的安全功能.其所需的运作方式也迥然不同。
很多功能的实际使用频率非常低.比如汽车的如下两项功能：∙防抱死系统（ABS）。
（当然.这跟司机也有关系）∙安全气囊（SRS）另一方面.有些功能的使用频率很高.甚至是持续运作的.比如汽车的这两项功能：∙刹车∙转向如此.一个根本性的问题便是：这两种类型的功能.其发生故障的频度达到多大会导致事故的发生？针对二者的答案是不同的：∙对于使用频率低者.事故频率由两个参数构成：1)功能的使用频率2)当使用时.该功能发生故障的概率——故障概率（PFD）因此.这种情况下.PFD便能恰当地衡量该功能的性能表现.而PFD的倒数则称为：风险消除因数（RRF）。
∙对于使用频率高者.或持续运作的功能.能恰当地衡量其表现的数据则是故障频率（λ）.或者平均无故障时间（MTTF）。
假设故障的发生呈指数分布.则MTTF与λ互为倒数。
当然.以上的两种表达方式并不是独立的.而是相互关联的。
最简单地.假设可以以一个比正常使用频率高的频度对某功能进行检验.则以下关系成立：PFD = λT/2 = T/(2xMTTF) 或者：RRF = 2/( λT) 或 = (2xMTTF)/T其中T是检验间隔（注意：若要将事故速率显著降低到故障速率λ以下.检验频率1/T应至少为正常使用频率的两倍.最好是能达到5倍或更高。
）但这两者却是不同的量：PFD是一个概率.是无量纲量；λ是一个速率.量纲是t-1 。
SIL定级分析方法说明1.确定安全功能：首先，需要明确需要进行可靠性分析的安全功能是什么。
安全功能是指系统中的一些功能或组合，用于减少或防止人身伤害、环境破坏或财产损失的风险。
2.识别危险：通过对系统的分析和评估，识别出可能导致人身伤害、环境破坏或财产损失的潜在危险。
3.评估风险：对识别出的危险进行定量或定性的风险评估。
这可以通过使用各种分析方法（如风险图、故障树分析和事件树分析）来完成。
风险评估的目标是确定各个危险的严重性和发生频率。
4.确定SIL级别：基于风险评估的结果，决定每个安全功能所需的SIL级别。
SIL级别分为4个等级，从低到高分别为SIL1、SIL2、SIL3和SIL4、SIL级别越高，要求的可靠性越高。
5.确定安全完整性水平：根据SIL级别，确定每个安全功能的安全完整性水平(SIL)。
安全完整性水平是一种用于衡量安全系统在运行期间保持其功能完整性的指标，通常以百万分之一(PFH)的故障频率来表示。
6.设计和验证：根据确定的SIL级别和安全完整性水平，设计安全功能和采取相应的措施来确保其满足相关要求。
设计和验证过程通常包括使用可靠性工程原则、故障模式与影响分析(FMEA)和故障树分析等工具。
7.验证和验证：对设计的安全功能进行验证和验证，以确保其满足预期的性能和要求。
验证和验证可以包括使用仿真、实验室测试和现场测试等方法。
总结起来，SIL定级分析方法是一种系统性的过程，用于确定特定安全功能的可靠性要求和目标。
通过识别和评估危险，确定SIL级别和安全完整性水平，并进行设计、验证和审核，可以保证安全系统的可靠性和功能完整性，从而降低潜在风险。
这种方法在许多行业中被广泛应用，如化工、石油、天然气和核能等领域，以确保人身安全和环境保护。
确定安全完整性等级(SIL)需求的方法——优势与弊端1简介安全完整性等级(SIL)的概念是随着BS EN 61508的发展被引进的。
对于具有安全功能的系统，SIL是对其质量或者说靠性进行的一种度量，具体来说，就是对系统能否按预期执行相应功能的可信赖程度的一种度量。
本文主要讨论在过程工业设备领域流行的两种确定SIL需求的方法：风险图表法和保护层级分析(LOPA)法并指出两种方法各自的优势和局限，特别是针对风险图表法。
同时也给何种情况下应选择何种方法的推荐标准。
2SIL的定义相关标准承认，不同的安全功能，其所需的运作方式也迥然不同。
很多功能的实际使用频率非常低，比如汽车的如下两项功能：•防抱死系统（ABS）。
（当然，这跟司机也有关系）•安全气囊（SRS）另一方面，有些功能的使用频率很高，甚至是持续运作的，比如汽车的这两项功能：•刹车•转向如此，一个根本性的问题便是：这两种类型的功能，其发生故障的频度达到多大会导致事故的发生？针对二者的答案是不同的：•对于使用频率低者，事故频率由两个参数构成：1)功能的使用频率2)当使用时，该功能发生故障的概率——故障概率（PFD）因此，这种情况下，PFD便能恰当地衡量该功能的性能表现，而PFD的倒数则称为：风险消除因数（RRF）。
•对于使用频率高者，或持续运作的功能，能恰当地衡量其表现的数据则是故障频率（λ），或者平均无故障时间（MTTF）。
假设故障的发生呈指数分布，则MTTF与λ互为倒数。
当然，以上的两种表达方式并不是独立的，而是相互关联的。
最简单地，假设可以以一个比正常使用频率高的频度对某功能进行检验，则以下关系成立：PFD = λT/2 = T/(2xMTTF) 或者：RRF = 2/( λT) 或 = (2xMTTF)/T其中T是检验间隔（注意：若要将事故速率显著降低到故障速率λ以下，检验频率1/T应至少为正常使用频率的两倍，最好是能达到5倍或更高。
）但这两者却是不同的量：PFD是一个概率，是无量纲量；λ是一个速率，量纲是t-1 。
然而标准中对两种度量都使用相同的术语——SIL，定义见下表：表1 – BS EN 61508 中低使用频率下的SIL定义表2 – BS EN 61508 中高使用频率或持续运作下的SIL定义在低使用频率模式下，SIL是PFD的代表；在高使用频率或持续运作模式下，SIL则是故障速率的代表。
（在标准中，高低使用频率的分界大体上被设置在每年一次，这与3到6个月的检验间隔是相符的。
在很多情况下，要使检验间隔比这更短也不大可行。
）现在，考虑有这样一项功能，它可以同时对两种危险进行保护：其中一种平均两周发生一次，约合25次每年，也就是高使用频率型；另一种大约10年发生一次，也就是低使用频率型。
如果该功能的平均无故障时间为50年，那么对高频危险的保护将达到SIL1级别。
同时，对于低频危险的保护来说，高频危险的发生有效地检验了该功能。
其他条件相同的情况下，对低频危险的防护等级实际上达到了：PFD = 0.04/(2x50) = 4 x 10-4即：SIL3那么，该功能达到的SIL等级究竟为何呢？显然答案不是唯一的，而是取决于具体保护的危险，特别是危险发生的频率是高还是低。
①此栏并非标准中所定义，但通常RRF比PFD更易处理。
②此栏并非标准中所定义，但作者发现在过程工业领域，这些近似的MTTF值更有用，因为在这里，时间更多地是以年来计，而不是小时。
在前一种情况下，可以达到的SIL等级是由设备的内在属性决定的；后一种情况下，尽管设备的内在属性也很重要，但是可以达到的SIL等级同样受检验制度的影响，这在过程工业领域很重要。
在这里，可达到的SIL等级易受现场设备（过程仪表以及其他特别是末端设备如关断阀等）可靠性的影响。
这些现场设备需要定期地检验方能达到需求的SIL等级。
每天和标准打交道的人可能对这些定义的区别非常了解，但对于偶尔使用的人还是容易混淆的。
3确定SIL需求的一些方法BS EN 61508 提供了三种确定SIL需求的方法：•定量法。
•风险图表法，在标准中被作为定性方法。
•伤害事件严重性矩阵，在标准中同样被作为定性方法。
BS IEC 61511 则提供了：•半定量法。
•安全层级矩阵模型，被作为半定性方法。
•标准化风险图表法，在标准中被作为半定性方法，但业内也有些作为半定量方法。
•风险图表法，被作为定性方法。
•保护层级分析（LOPA）。
（尽管标准并未指明是定性还是定量，但该方法是倾向于定量的。
）风险图表法和保护层级分析是两种流行的确定SIL需求的方法，特别是在过程工业领域。
两者的优势和弊端以及应用范围是本文的主要议题。
4风险图表法风险图表法广泛使用的原因将在下文中介绍。
典型的风险图表见图1。
C为后果参数，C A-C D表示不同的后果等级。
F为频率与暴露时间参数。
P为避免伤害的可能性。
W为无保护状态下，危险发生的速率。
图中的参数可被给予定性的描述，如：C C≡造成数人死亡。
或定量的描述，如C C≡发生死亡的概率为0.1到1.0。
图1 –典型的风险图表第一种定义规避了问题的实质：“数人”是多少人？在实际应用中，要评估SIL需求是非常困难的，除非有一套公认的，以定量范围的术语给出的参数值定义。
这些定义可能按照评估机构的风险准则标准化过，也可能没有，但这里，方法已经变成半定量的了（或许是半定性？当然一定是在定量和定性两种极端之间的某个位置。
）表3给出了一套典型的定义表3 –风险图表参数的典型定义4.1 优势风险图表法具有如下优势：•是一种半定性/半定量的方法▪不需要精确的伤害发生速率、后果以及其他参数的值▪不需要专业的计算或复杂的建模▪只要对应用领域心里“有谱”的人就可以使用•通常作为一种团队实践，类似于HAZOP[译注：危险与可操作性分析]▪个人偏见得以消除▪对于风险与危害的理解得以在团队成员间传播（如从设计、操作、维护等不同位置得出的理解）▪个人易忽视的问题得以被发现▪需要计划和制度•不需要详细学习相对轻微的伤害▪可以相对较快的速度评估多种危害▪可作为一种有效的筛查工具用于识别：-需要更细致评估的危害-无需额外防护的轻度危害由此可使资源和维护成本投向更有效的方向，生命周期成本也得以优化。
4.2 残余风险范围的问题考虑例子中的参数分别取：C C,F B,P B,W2，这样表示需要达到SIL3 的防护。
C C≡每次事故发生死亡的概率在0.1到1F B≡暴露时间≥ 10%P B≡伤害不可避免的可能性≥ 10%W2≡ 3到30年发生一次SIL3 ≡ 10000 ≥ RRF ≥ 1000假设所有参数均位于其范围的几何平均数处：后果 = √(0.1 x 1.0) = 每次事故发生死亡的概率为0.32暴露时间 = √(10% x 100%) = 32%不可避免性 = √(10% x 100%) = 32%发生速率 = √(3 x 30) ≈ 10年发生一次RRF = = √(1000 x 10000) ≈ 3200（注意：之所以用几何平均数是因为风险图表的参数实际上是按对数坐标来标定的）考虑不加保护的危害：风险最大值 = (1 x 100% x 100%)/3 ≈每3年有一人因事故死亡风险几何平均值= (0.32 x 32% x 32%)/10 = 每300年有一人因事故死亡风险最小值 = (1 x 10% x 10%)/30 ≈每30000年有一人因事故死亡即：不加保护的风险从最小到最大有着4个数量级之差。
考虑加以SIL3级别的保护则：残余风险最大值≈ (3 x 1000) = 每3000年有一人因事故死亡残余风险几何平均值≈ (300 x 3200) ≈每100万年有一人因事故死亡残余风险最小值≈ (30000 x 10000) = 每3000万年有一人因事故死亡即：加以保护后的风险从最小到最大有着5个数量级之差。
图2给出了基于平均情况的原理表示图2 – BS IEC 61511 中的风险消除模型对此单一的危害，一个合理的控制目标差不多在每10万年有一人因事故死亡。
在最不利的情况下，我们只能达到目标值30分之一的风险消除程度；而平均情况下，能得到10倍于目标的风险消除程度；在最有利的情况下，能得到3000倍于目标的风险消除程度。
当然，实际上不可能所有参数都处在极限值上，但总的来说，这种方法必须给出一个保守的结果，以免风险消除的需求被低估。
管理残余风险范围中内在的不确定性以期得到一个保守结果的方法包括：•校准图表，以使平均残余风险远低于目标值，如前所述。
•谨慎选择参数值，即对参数值的选取存在不确定时，选择偏保守者。
•仅当任何单一危害的平均残余风险在总体的风险控制目标中都只占很小的比例时，才应使用此方法。
假设有许多不同的系统或功能对不同的危害进行保护，那么这些危害总的平均残余风险在总体的风险控制目标中将只占很小的比例，于是单一危害被低估了的残余风险在总体风险控制目标中占据的比例更小，而且在风险合并的时候，会和被高估了的危害相互抵偿掉。
保守的结果同时也带来严重的成本上升，特别是当得出更高的SIL需求时。
4.3 在过程工业中的应用在过程工业中，风险图表被广泛用于评估各种跳闸、关断、泄放等功能——高低压力、温度、液位、流量等等，这些在典型的过程工业工厂中经常能见到。
在这个应用领域中，前文所述的优势十分确切，而且将许多功能的风险进行合并也是行得通的。
图3 –高压关断功能图3 表示了一个典型的功能。
目标是评估其装备的超压力关断功能（在BS IEC 61511的术语中，这被称为一种“安全仪表功能”(SIF)，其是由“安全仪表系统”(SIS)来实现的）。
随即产生的一个问题便是：容器上的安全阀同样对其进行超压保护，在类似这种情况下采用典型的风险图表时，该如何处理这个安全阀？这种有SIF备份的机械保护很常见。
可选的处理方式有三种：•假设安全阀总能正常动作。
•假设安全阀总是不动作。
•以上二者之间。
UKOOA[译注：英国海上作业者协会]导则（KUOOA 1999）推荐第一种方式，但故障率数据无法证明其合理性。
第二种方式则易导致SIL需求被高估从而致使成本上升，因此不被推荐。
相关标准给出的指导意见见表4。
表4 –标准中关于在使用风险图表时如何处理“其他技术的安全相关系统”的指导意见一种遵循标准且被证明有效的近似是：1. 基于没有任何保护的情况，即：在使用SIF或任何机械保护之前，得出一个总体的风险消除（SIL）需求。
2. 扣除机械设备的影响，通常安全阀相当于SIL2（可用的故障率数据证明了其合理性，而且也被BS IEC 61511，第三部分，附录F所支持）3. 需求的SIL等级就是在第一步中得到的等级减去2（或机械保护相应的SIL等级）。
