热工仪表的检修及其校验分析热工仪表是工业生产过程中常用的一种仪表设备，用于测量、记录和控制工艺生产中的温度、压力、流量等参数，是保障生产安全和质量的重要设备。
长时间的使用和环境条件的影响都会对热工仪表的性能产生影响，因此定期的检修和校验工作显得尤为重要。
本文将结合实际案例，介绍热工仪表的检修及其校验分析。
一、热工仪表的检修1.检修内容：（1）外观检查：检查仪表的外观是否有明显的损坏、变形或锈蚀，还要检查仪表的标识是否清晰，各操作按钮是否灵活。
（2）电气连接的检查：检查仪表的电气连接是否松动、接触不良或者发热现象。
（3）功能性能检查：确认仪表的各项功能是否正常。
温度表应当测得正确的温度数值；压力表应能够稳定指示压力值等。
2.检修方法：（1）清洁：首先查看仪表的外观是否脏污，如果脏污，应当用清洁剂将其清洗干净。
（2）紧固：对于松动的部件要进行紧固处理，确保仪表在使用过程中不会因为部件松动而出现故障。
（3）更换磨损部件：对于已经磨损的部件要及时更换，比如电池、传感器等部件。
3.检修结果记录：对于每一台热工仪表的检修过程都应当做好详细的记录，包括检修的内容、时间、人员、结果等，并按照仪表使用单位的要求进行归档保存，以备日后查阅。
二、热工仪表的校验分析1.校验方法：（1）标准仪表法：选取一台具备较高精度和可信度的标准仪表，与待校验仪表进行对比测量，以确定待校验仪表的准确度。
（2）对比法：利用对比仪表对待校验仪表的读数进行比对，找出待校验仪表的误差值。
（3）实验验证法：通过实验的方法验证仪表的准确性，比如在已知温度条件下进行测量，看是否与标准数值相符。
2.校验内容：（1）准确度：校验仪表的准确性，对于温度仪表要检验其在不同温度条件下的准确性，对于压力仪表要检验其在不同压力条件下的准确性等。
（2）灵敏度：检验仪表的灵敏度，如对于流量表要检验其在不同流量条件下的灵敏度。
（3）稳定性：检验仪表的稳定性，如在长时间测量的过程中，看仪表的读数是否稳定，是否出现漂移等情况。

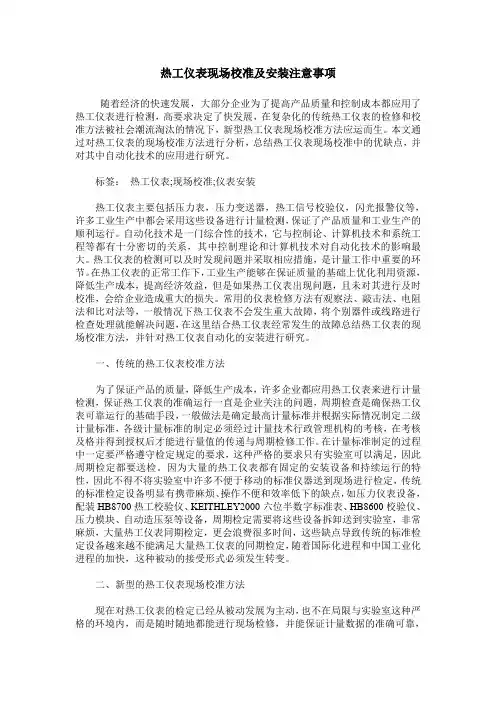

热工仪表现场校准及安装注意事项随着经济的快速发展，大部分企业为了提高产品质量和控制成本都应用了热工仪表进行检测，高要求决定了快发展，在复杂化的传统热工仪表的检修和校准方法被社会潮流淘汰的情况下，新型热工仪表现场校准方法应运而生。
本文通过对热工仪表的现场校准方法进行分析，总结热工仪表现场校准中的优缺点，并对其中自动化技术的应用进行研究。
标签：热工仪表;现场校准;仪表安装热工仪表主要包括压力表，压力变送器，热工信号校验仪，闪光报警仪等，许多工业生产中都会采用这些设备进行计量检测，保证了产品质量和工业生产的顺利运行。
自动化技术是一门综合性的技术，它与控制论、计算机技术和系统工程等都有十分密切的关系，其中控制理论和计算机技术对自动化技术的影响最大。
热工仪表的检测可以及时发现问题并采取相应措施，是计量工作中重要的环节。
在热工仪表的正常工作下，工业生产能够在保证质量的基础上优化利用资源，降低生产成本，提高经济效益，但是如果热工仪表出现问题，且未对其进行及时校准，会给企业造成重大的损失。
常用的仪表检修方法有观察法、敲击法、电阻法和比对法等，一般情况下热工仪表不会发生重大故障，将个别器件或线路进行检查处理就能解决问题，在这里结合热工仪表经常发生的故障总结热工仪表的现场校准方法，并针对热工仪表自动化的安装进行研究。
一、传统的热工仪表校准方法为了保证产品的质量，降低生产成本，许多企业都应用热工仪表来进行计量检测，保证热工仪表的准确运行一直是企业关注的问题，周期检查是确保热工仪表可靠运行的基础手段，一般做法是确定最高计量标准并根据实际情况制定二级计量标准，各级计量标准的制定必须经过计量技术行政管理机构的考核，在考核及格并得到授权后才能进行量值的传递与周期检修工作。
在计量标准制定的过程中一定要严格遵守检定规定的要求，这种严格的要求只有实验室可以满足，因此周期检定都要送检。
因为大量的热工仪表都有固定的安装设备和持续运行的特性，因此不得不将实验室中许多不便于移动的标准仪器送到现场进行检定，传统的标准检定设备明显有携带麻烦、操作不便和效率低下的缺点，如压力仪表设备，配装HB8700热工校验仪、KEITHLEY2000六位半数字标准表、HB8600校验仪、压力模块、自动造压泵等设备，周期检定需要将这些设备拆卸送到实验室，非常麻烦，大量热工仪表同期检定，更会浪费很多时间，这些缺点导致传统的标准检定设备越来越不能满足大量热工仪表的同期检定，随着国际化进程和中国工业化进程的加快，这种被动的接受形式必须发生转变。
过程校验仪使用需要注意的事项校验仪如何操作目前广阔工业企业大量接受现场型热工仪表和二次仪表来实现计量检测和工艺过程掌控。
传统的周期检定以送检方式为主，由于大量的热工仪表具有固定安装和连续运行的特目前广阔工业企业大量接受现场型热工仪表和二次仪表来实现计量检测和工艺过程掌控。
传统的周期检定以送检方式为主，由于大量的热工仪表具有固定安装和连续运行的特点，传统的检定方法明显地表现出精度低、携带不便、操作繁琐、计算麻烦、效率低下等劣势，越来越不能充分现场周期检定的要求。
因此，过程校验仪应运而生。
过程校验仪用于校准、测试工业过程装置及各种电气设备，支持电流、电压、电阻、频率、热电偶、热电阻等多种信号类型，是工业现场、试验室以及各类仪表制造商必备的计量工具。
过程校验仪使用需要注意的事项：1、从仪表到达客户手中之日起，1年内由仪表自身质量问题引起的故障将免费维护和修理，人为使用不当造成的不在保修范围之内。
2、内置电池，一次充电可工作10小时（Ni—MH电池）。
3、电池容量指示，电池电压过低自动关机。
4、硅胶按键盘，超长寿命，手感好。
5、手自动冷端补偿和设定。
6、温度值可直接测量/输出。
7、可在线充电。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
在工业领域内，温度、压力、电流、电压等这些为人们所谙习的基本物理量，对产品的质量、全工艺流程掌控等影响很大，这些基本物理量中，对温度的测量和标定相比之下难度要大的多。
这是由于温在工业领域内，温度、压力、电流、电压等这些为人们所谙习的基本物理量，对产品的质量、全工艺流程掌控等影响很大，这些基本物理量中，对温度的测量和标定相比之下难度要大的多。

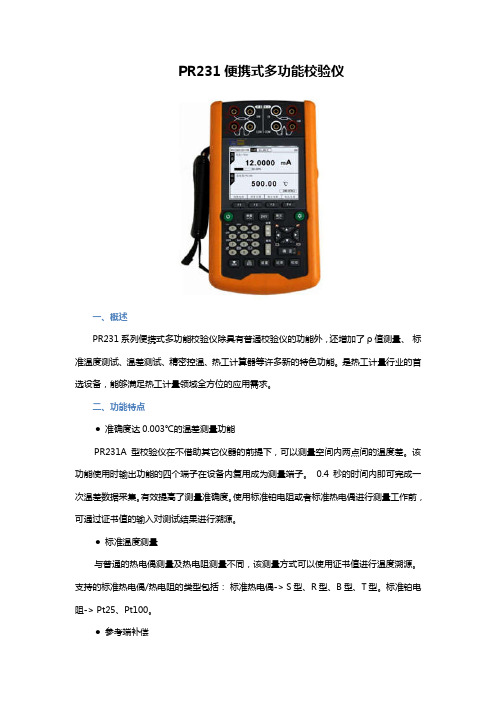

PR231便携式多功能校验仪一、概述PR231系列便携式多功能校验仪除具有普通校验仪的功能外，还增加了ρ值测量、标准温度测试、温差测试、精密控温、热工计算器等许多新的特色功能。
是热工计量行业的首选设备，能够满足热工计量领域全方位的应用需求。
二、功能特点● 准确度达0.003℃的温差测量功能PR231A型校验仪在不借助其它仪器的前提下，可以测量空间内两点间的温度差。
该功能使用时输出功能的四个端子在设备内复用成为测量端子。
0.4秒的时间内即可完成一次温差数据采集。
有效提高了测量准确度。
使用标准铂电阻或者标准热电偶进行测量工作前，可通过证书值的输入对测试结果进行溯源。
● 标准温度测量与普通的热电偶测量及热电阻测量不同，该测量方式可以使用证书值进行温度溯源。
支持的标准热电偶/热电阻的类型包括： 标准热电偶-> S型、R型、B型、T型。
标准铂电阻-> Pt25、Pt100。
● 参考端补偿PR231系列校验仪的参考端补偿方式非常灵活，可以选择：内置、外置、自定义三种方式。
外置参考端采用进口A级Pt100铂电阻，并可通过输入证书值进行参考端的数据修正。
PR231系列校验仪与PR1501型均温补偿模块组合使用，可获得低于0.07℃的参考端补偿误差。
● 精密控温功能使用精密控温功能，可以非常方便的对恒温设备进行温度闭环控制，代替高精度PID 控制器。
在恒温设备及电网电压符合条件的情况下，设备的控温精度可优于0.02℃/10min （恒温槽）。
● 正弦信号输出功能一些过程记录仪（特别是机械式记录仪）的检定/校准，通常包括运行试验的环节。
这时，可以使用设备的正弦输出功能为被检表提供信号。
● 热工计算器用于实现各种电量与温度间的相互换算。
支持的电量与温度换算的类型包括：工作用热电偶、工业热电阻及各种温度变送器。
● 数值设定方式PR231系列校验仪具有最为灵活、便捷的输出值设定方式，可以通过数字键盘直接设定输出值，也可以通过方向键按位进行增量设定。

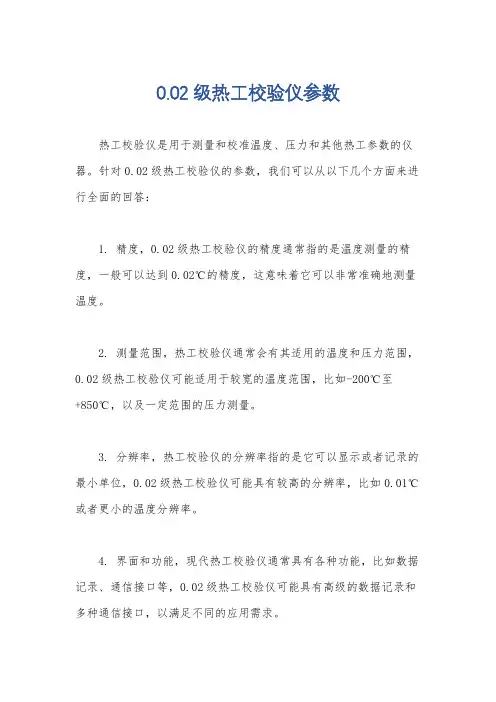

0.02级热工校验仪参数
热工校验仪是用于测量和校准温度、压力和其他热工参数的仪器。
针对0.02级热工校验仪的参数，我们可以从以下几个方面来进行全面的回答：
1. 精度，0.02级热工校验仪的精度通常指的是温度测量的精度，一般可以达到0.02℃的精度，这意味着它可以非常准确地测量温度。
2. 测量范围，热工校验仪通常会有其适用的温度和压力范围，0.02级热工校验仪可能适用于较宽的温度范围，比如-200℃至
+850℃，以及一定范围的压力测量。
3. 分辨率，热工校验仪的分辨率指的是它可以显示或者记录的最小单位，0.02级热工校验仪可能具有较高的分辨率，比如0.01℃或者更小的温度分辨率。
4. 界面和功能，现代热工校验仪通常具有各种功能，比如数据记录、通信接口等，0.02级热工校验仪可能具有高级的数据记录和多种通信接口，以满足不同的应用需求。
5. 校准和维护，热工校验仪通常需要定期校准和维护，0.02级热工校验仪可能需要更加严格的校准程序和更频繁的维护，以保证其高精度的测量能力。
总的来说，0.02级热工校验仪具有非常高的精度和稳定性，适用于对温度、压力等热工参数要求非常严格的测量和校准工作。
希望以上回答能够满足你的需求。

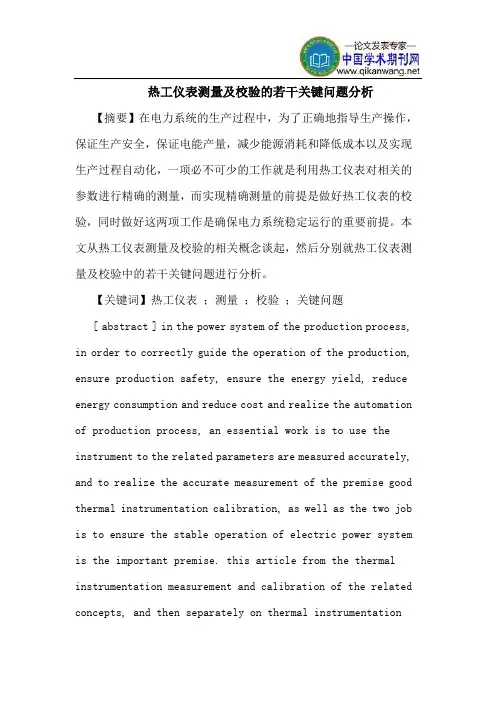

热工仪表测量及校验的若干关键问题分析【摘要】在电力系统的生产过程中，为了正确地指导生产操作，保证生产安全，保证电能产量，减少能源消耗和降低成本以及实现生产过程自动化，一项必不可少的工作就是利用热工仪表对相关的参数进行精确的测量，而实现精确测量的前提是做好热工仪表的校验，同时做好这两项工作是确保电力系统稳定运行的重要前提。
本文从热工仪表测量及校验的相关概念谈起，然后分别就热工仪表测量及校验中的若干关键问题进行分析。
【关键词】热工仪表；测量；校验；关键问题[ abstract ] in the power system of the production process, in order to correctly guide the operation of the production, ensure production safety, ensure the energy yield, reduce energy consumption and reduce cost and realize the automation of production process, an essential work is to use the instrument to the related parameters are measured accurately, and to realize the accurate measurement of the premise good thermal instrumentation calibration, as well as the two job is to ensure the stable operation of electric power system is the important premise. this article from the thermal instrumentation measurement and calibration of the related concepts, and then separately on thermal instrumentationmeasurement and calibration of some key problems in analysis.[ key words ] instrument; measurement; calibration; key problems中图分类号： o441.5 文献标识码：a 文章编号：2095-2104（2012）一、热工仪表测量及校验概述（一）认识热工仪表测量1、热工仪表测量的概念热工仪表测量是指在热工过程中对各种热工参数，如温度、热工、流量、物位、烟气含氧量及各种机械量的测量。
CST3006热工仪表校验仪主要用途: 热工仪表校验仪主要参数: 全数字,智能化,高可靠性CST3006热工仪表校验仪产品介绍：CST3006热工仪表校验仪概述：CST3006热工仪表校验仪是专门为校验热工仪表和DCS系统而设计的，全数字化操作，使用极其方便。
CST3006热工仪表校验仪可输出电流、电压（10V、100mV）、电阻、频率信号，也可以模拟热电偶（S、R、B、K、N、E、J、T）输出设定温度对应的电压信号，也可以模拟热电阻（Pt100、Pt10、Cu100、Cu50）输出设定温度对应的电阻信号。
CST3006热工仪表校验仪可测量电流、电压（±30V、±150mV）、电阻、频率以及通断信号。
还可以配接热电偶（S、R、B、K、N、E、J、T）或热电阻（Pt100、Pt10、Cu100、Cu50）作为高精度温度测量使用。
CST3006热工仪表校验仪特点：◆输出、测量与DC24V电源输出全部隔离，相互独立，互不影响；CST3006热工仪表校验仪主要用途: 热工仪表校验仪主要参数: 全数字,智能化,高可靠性CST3006热工仪表校验仪产品介绍：CST3006热工仪表校验仪概述：CST3006热工仪表校验仪是专门为校验热工仪表和DCS系统而设计的，全数字化操作，使用极其方便。
CST3006热工仪表校验仪可输出电流、电压（10V、100mV）、电阻、频率信号，也可以模拟热电偶（S、R、B、K、N、E、J、T）输出设定温度对应的电压信号，也可以模拟热电阻（Pt100、Pt10、Cu100、Cu50）输出设定温度对应的电阻信号。
CST3006热工仪表校验仪可测量电流、电压（±30V、±150mV）、电阻、频率以及通断信号。
还可以配接热电偶（S、R、B、K、N、E、J、T）或热电阻（Pt100、Pt10、Cu100、Cu50）作为高精度温度测量使用。
CST3006热工仪表校验仪特点：◆输出、测量与DC24V电源输出全部隔离，相互独立，互不影响；尺寸：245mm×295mm×50mm；重量：2.5kg。

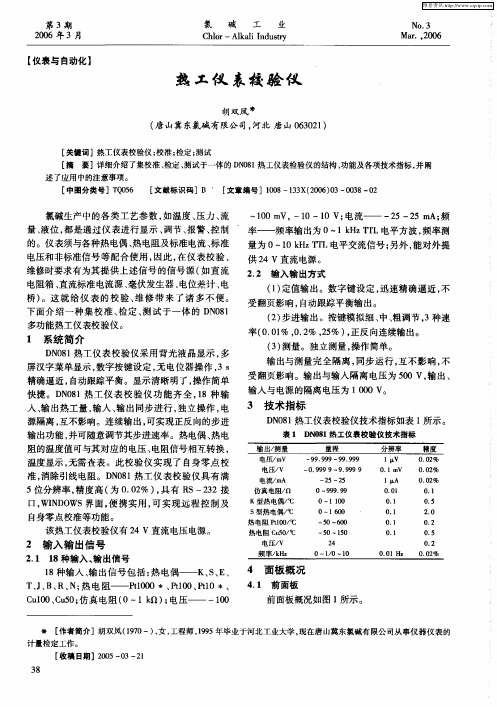

谈谈热工仪表校验仪
[摘要] 详细介绍了热工仪表检验仪的工作原理以及技术指标,论述了应用中的注意事项，并提出了一个有效校准方法，具有一定参考价值。
[关键词] 热工仪表校验仪技术指标检定校准
0.前言
热工仪表校验仪作为检定热工仪表、过程仪表的计量标准设备已在许多检测部门应用，为在化工、能源、食品、医药生产等各行各业广泛使用的热工仪表和过程仪表在线测量的数据准确性提供
有力的技术保障。
热工仪表校验仪的操作规程，将进一步完善热工仪表的整体系统，提高各行业使用热工仪表进行在线测量的准确性。
1.热工仪表校验仪概述
1.1 热工仪表校验仪的特点
热工仪表校验仪是为高精度、多功能校准热工仪表而设计的台式校验仪表，采用高亮度带背光大屏幕、中文菜单显示，其结构坚固、紧凑、经济实用，能够在仪表车间、计量室、校准实验室使用，满足对各种热工仪表的检定、校准及维护的需要；能够对多种热电偶等信号进行测量，并表示为温度值；具备参考端温度补偿功能，并能模拟输出热电阻等不同温度相应的标准电量值；能够输出并测量直流电压或电流值、电阻。
用户可以通过人机界面将需要测量或是显示的数据输入电路
中，由处理器接受并执行传递过来的指令，在完成相应的指令后将结果显示在仪器的显示屏上。
由于热电阻与热电偶的温度、电量数值呈现出非线性的特点，通常在电路中添加外扩的程序、数据存储器。
非线性补偿可以采用公式计算、阵列存储数据查表的方式，或是结合使用2种方法。
1.2 技术指标
以fy-4000—7型热工仪表校验仪为例，采用背光液晶显示，windows界面，操作便捷，功能齐全，精度为0.02％。
定值输出：热电偶，k、s、e、t、 j、 b、r、n；热电阻，ptl000、ptl00、ptl0、cul00、cu50；仿真电阻，0～ l kω；电压，0～±100mv和0～±10v;电流，o～±25ma；频率，0～1 khz。
步进输出：可使用0.01％、0.2％、10％ 3种速率，进行正反向连续输出，具体数值与定值输出数值的范围相同。
1.3 常见故障及解决方法
热工仪表校验仪常见的故障以下几点：
(1)数码管不亮时，应检查电源输入保险、电源线和电源开关是否良好，确认无误后检查稳压电量输出、显示板引线是否良好；
(2)信号无输出时，将量程开关选为5 v输出方式，使用万用表测量输出端是否有输出，以确定是调节电路还是输出端故障，并进一步确认调节电路的电源、基准稳压管、电阻元件或是输出端引线等部位是否良好；
(3)输出不稳时，基准电压不变的情况一般是调节电位器接触不
良，可以用无水乙醇清洗电阻体和相关触点，基准电压变化的情况应更换调节电位器；
(4)输出信号误差大时，用万用表测量输出量程电阻，如果是20 ma电流误差大应检查分流电阻，如果是100mv和5v误差大应检查分压电阻、量程开关，如果两者误差都很大，应确认a／d转换器基准电压，将其调整成1 v；
(5)信号不能输入时，应检查输入保险、分流电阻。
2.校准方法
2.1 校准条件
热工仪表校验仪能够输出各种电信号，例如电阻信号、直流毫伏信号、直流毫安信号和电压信号，并具备很好的精度，因此，热工仪表校验仪校验使用的标准器应选择测量电信号不确定度在校
验仪允许误差20％～33％之间的测量标准器。
恒温器应选择可以调节的，均匀性在0.o5℃以内，导线应选择校准电阻信号的专用导线。
2.2 校准基本误差的方法
(1)使用热工仪表校验仪校准热电阻信号时，应根据国家检定规程使用4根专用导线连接测量标准器，得出电阻信号基本误差，根据分度表得到不同分度情况下的温度误差。
(2)使用热工仪表校验仪校准热电偶信号时，应对直流毫伏信号输出和冷端误差分别进行校准。
校准直流毫伏信号输出误差应按照相关的检定规程连接标准器校准，将数字多用表设为mv档并选择
相应的量程，将其连接到需要校准仪表的热电偶输出端。
采用相关检定规程中检测校准点电量值的方法，输出信号从下限开始逐渐增大，使用数字多用表测量模拟热电偶输出温度值、电量值，达到上限后降低输入信号，使用数字多用表测量模拟热电偶输出温度值、电流值，直到达到下限。
将误差最大的测量数值作为最大基本误差，根据仪表输出的电量值、测量出的电量值和一定的修正值，能计算出基本误差。
这种方法也存在一定的不足，主要是该方式适用于不具备热电偶温度自动补偿的热工仪表校验仪，不能满足具备温度自动补偿的热工仪表校验仪的使用要求，而目前大多数热工仪表校验仪都具备参考端温度补偿功能。
另外，修正值不容易计算，实际温度会与修正值的温度有一定差异，导致测量标准器再精准也不能有效降低热工仪表校验仪校准的不确定度。
(3)热工仪表校验仪校准热电偶信号时，基本误差主要包括直流毫伏信号与冷端补偿存在的误差。
根据相关检定规程的要求，检定基本误差要将被检定仪表插入冰点槽，并使用铜导线连接信号源，通过输入直流毫伏信号对仪表误差进行测量。
使用类似的方法可以对温度校验仪进行校准，将温度校验仪作为被检定仪表，将可调节的恒温槽作为恒温器，将测量标准器作为信号源，并针对热工仪表校验仪的使用情况，校准热电偶不同温度对照的毫伏值。
冷端误差校准可以将温度校验仪和标准温度计与恒温槽连接，该方法对恒温槽偏差没有太高的要求，但均匀性不能超过0.05℃。
恒温槽的温度开始设为20℃，用补偿导线连接冷端输入端和恒温槽，用标准温度计对恒温槽温度进行测量，使用标准水银温度计时应保持玻璃泡与补偿导线短接端尽量接近并处于同一高度，待槽温、冷端温度处于恒定后再测量参考端电动势值，并换算成温度值。
按一定幅度对恒温槽温度进行调整，待温度恒定后再次测量热电动势值，重复测量直至热电动势值或是调整幅度接近零，则认为恒温槽与冷端温度保持一致。
使用被校准的校验仪测量温度，读取仪器指示值和温度计读数。
然后，拆下参考端，接上铜导线，并放入恒温槽。
短接端需要与参考端尽量接近并保持同一深度，铜导线两端接到标准器上测量热电动势值，根据仪器测量的温度显示值、标准温度计的读数、热电偶在该温度下的微分电动势和补偿导线一定温度下的修正值计算出冷端补偿误差。
根据计算结果和热电偶分度表能够换算出不同热电偶的温度值。
通过将热工仪表校验仪的基本误差分为直流毫伏信号和冷端补偿两部分误差，有效地减少了补偿导线以及冷端测量导致的误差。
3.结束语
综上所述，分别测量热工仪表校验仪的冷端补偿、电量输出误差能够使热工仪表校验仪更准确地进行校准。
热工仪表校验仪的校准不确定度主要是由电量输出与冷端补偿的不确定度造成的，而电量输出相对于冷端补偿不确定度通常比较小。
在校准热电偶信号时，合成冷端补偿与电量输出的不确定度能够确定热工仪表校验仪在不同分度情况下的测量不确定度，通过更精确地对冷端补偿误差
进行测量，实现对高精度校验仪的校准。
在多功能的热工仪表校验仪校准过程中，不必对所有的功能进行校准，应根据实际需要有针对性地进行校准，以满足用户需求、提高校准精确度和效率为最终目的。
