热工仪表检修(中级工).

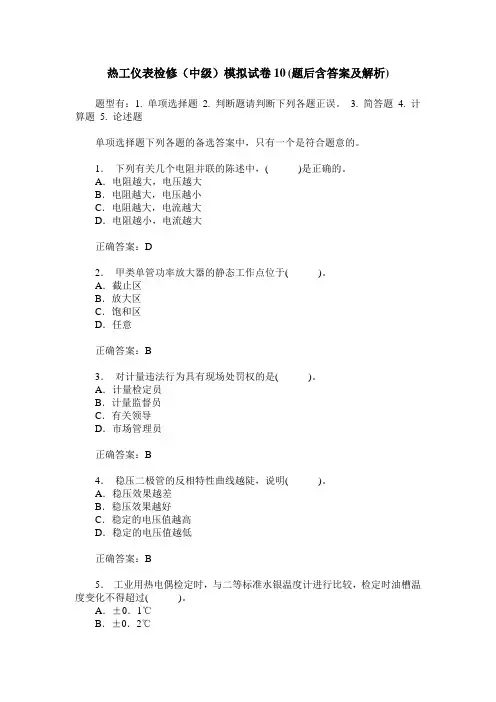

热工仪表检修（中级）模拟试卷10(题后含答案及解析)题型有：1. 单项选择题 2. 判断题请判断下列各题正误。

3. 简答题 4. 计算题5. 论述题单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．下列有关几个电阻并联的陈述中，( )是正确的。

A．电阻越大，电压越大B．电阻越大，电压越小C．电阻越大，电流越大D．电阻越小，电流越大正确答案：D2．甲类单管功率放大器的静态工作点位于( )。

A．截止区B．放大区C．饱和区D．任意正确答案：B3．对计量违法行为具有现场处罚权的是( )。

A．计量检定员B．计量监督员C．有关领导D．市场管理员正确答案：B4．稳压二极管的反相特性曲线越陡，说明( )。

A．稳压效果越差B．稳压效果越好C．稳定的电压值越高D．稳定的电压值越低正确答案：B5．工业用热电偶检定时，与二等标准水银温度计进行比较，检定时油槽温度变化不得超过( )。

A．±0．1℃B．±0．2℃C．±0．5℃D．±1℃正确答案：A6．恒流源的性能较好是指其( )。

A．输入电阻大B．输出电阻变化范围大C．输入电阻小D．输出电阻小正确答案：B7．引起被调量偏离给定值的各种因素称为( )。

A．调节B．扰动C．反馈D．控制正确答案：B8．锅炉汽包水位以( )作为零水位。

A．最低水位B．任意水位C．正常水位D．最高水位正确答案：C9．如图A-1所示PLC梯形图，正确的画法是( )。

A．B．C．D．正确答案：D10．数字0．0520中的有效数字有四位。

A．正确B．错误正确答案：B11．温度计的时间常数是指由于被测量的阶跃变化，温度计输出上升到最终值的90％时，所需的时间。

A．正确B．错误正确答案：B12．根据换路定律，换路前后的电容电压和电阻电流基本相等。

A．正确B．错误正确答案：B13．压力表的示值检定点应均匀分布于盘面上。

A．正确B．错误正确答案：B14．在交流放大电路中，输入回路中串入的电容其主要作用是整流。

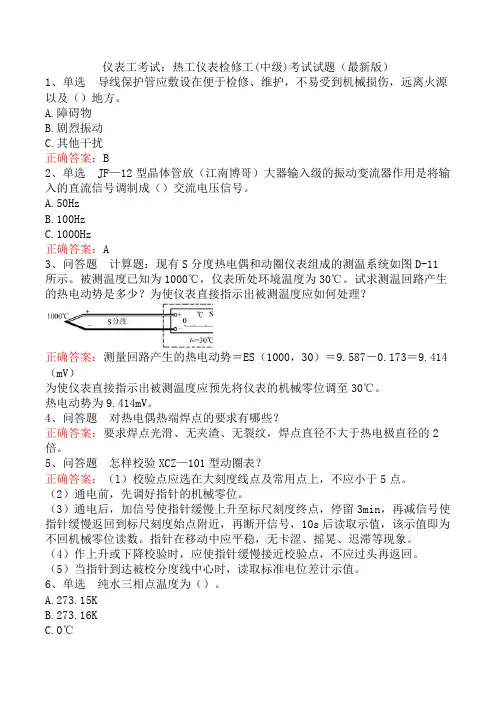

仪表工考试：热工仪表检修工(中级)考试试题（最新版）1、单选导线保护管应敷设在便于检修、维护，不易受到机械损伤，远离火源以及（）地方。

A.障碍物B.剧烈振动C.其他干扰正确答案：B2、单选JF—12型晶体管放（江南博哥）大器输入级的振动变流器作用是将输入的直流信号调制成（）交流电压信号。

A.50HzB.100HzC.1000Hz正确答案：A3、问答题计算题：现有S分度热电偶和动圈仪表组成的测温系统如图D-11所示。

被测温度已知为1000℃，仪表所处环境温度为30℃。

试求测温回路产生的热电动势是多少？为使仪表直接指示出被测温度应如何处理？正确答案：测量回路产生的热电动势＝ES（1000，30）＝9.587－0.173＝9.414（mV）为使仪表直接指示出被测温度应预先将仪表的机械零位调至30℃。

热电动势为9.414mV。

4、问答题对热电偶热端焊点的要求有哪些？正确答案：要求焊点光滑、无夹渣、无裂纹，焊点直径不大于热电极直径的2倍。

5、问答题怎样校验XCZ—101型动圈表？正确答案：（l）校验点应选在大刻度线点及常用点上，不应小于5点。

（2）通电前，先调好指针的机械零位。

（3）通电后，加信号使指针缓慢上升至标尺刻度终点，停留3min，再减信号使指针缓慢返回到标尺刻度始点附近，再断开信号，10s后读取示值，该示值即为不回机械零位读数。

指针在移动中应平稳，无卡涩、摇晃、迟滞等现象。

（4）作上升或下降校验时，应使指针缓慢接近校验点，不应过头再返回。

（5）当指针到达被校分度线中心时，读取标准电位差计示值。

6、单选纯水三相点温度为（）。

A.273.15KB.273.16KC.0℃D.4℃正确答案：B7、单选配接热电阻的动圈仪表改刻度，就是通过调整仪表量程电阻的大小，而动圈仪表改刻度前后，动圈的上限（）应该是相同的。

A.电压B.电阻C.电流正确答案：C8、单选下列几种测温仪表中，一般测量精确度最高的是（）。

A.动圈式温度表B.光学高温计C.电子电位差计正确答案：C9、单选全面质量管理概念源于（）国家。

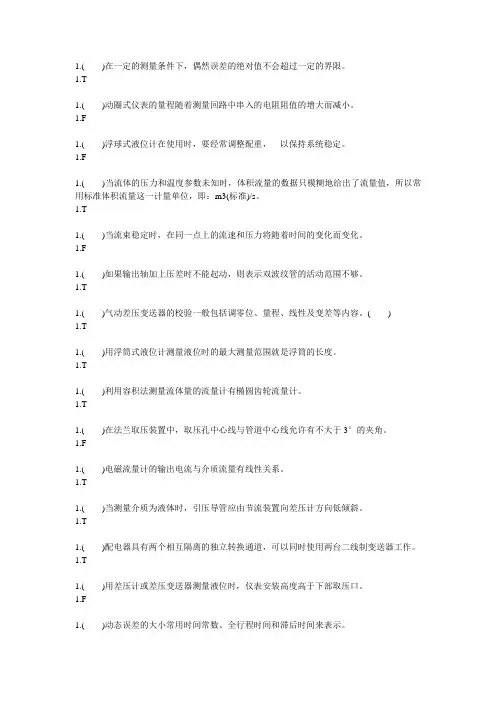

1.( )在一定的测量条件下，偶然误差的绝对值不会超过一定的界限。

1.T1.( )动圈式仪表的量程随着测量回路中串入的电阻阻值的增大而减小。

1.F1.( )浮球式液位计在使用时，要经常调整配重，以保持系统稳定。

1.F1.( )当流体的压力和温度参数未知时，体积流量的数据只模糊地给出了流量值，所以常用标准体积流量这一计量单位，即：m3(标准)/s。

1.T1.( )当流束稳定时，在同一点上的流速和压力将随着时间的变化而变化。

1.F1.( )如果输出轴加上压差时不能起动，则表示双波纹管的活动范围不够。

1.T1.( )气动差压变送器的校验一般包括调零位、量程、线性及变差等内容。

( )1.T1.( )用浮筒式液位计测量液位时的最大测量范围就是浮筒的长度。

1.T1.( )利用容积法测量流体量的流量计有椭圆齿轮流量计。

1.T1.( )在法兰取压装置中，取压孔中心线与管道中心线允许有不大于3°的夹角。

1.F1.( )电磁流量计的输出电流与介质流量有线性关系。

1.T1.( )当测量介质为液体时，引压导管应由节流装置向差压计方向低倾斜。

1.T1.( )配电器具有两个相互隔离的独立转换通道，可以同时使用两台二线制变送器工作。

1.T1.( )用差压计或差压变送器测量液位时，仪表安装高度高于下部取压口。

1.F1.( )动态误差的大小常用时间常数、全行程时间和滞后时间来表示。

1.( )一般情况下用热电阻测温度较低的介质，而热电偶测温度较高的介质。

1.T1.( )电动差压变送器的输出电流与输入的被测压差成反比。

1.F1.( )当用热电偶测量温度时，若连接导线用的是补偿导线，就可以不考虑热电偶冷端的补偿。

1.F1.( )热电阻属于接触式测温元件，因此在安装时要求保护管顶端位于管道中心线上。

1.F1.( )使用冷端补偿器必须与热电偶相配套，不同型号的热电偶所使用的冷端补偿器应不同。

1.T1.( )法兰变送器的零点调整和零点正负迁移是一回事，只是叫法不同。

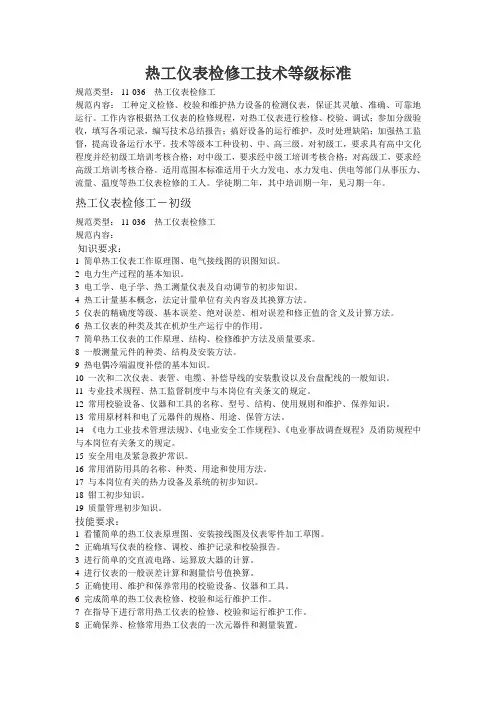

热工仪表检修工技术等级标准规范类型： 11-036热工仪表检修工规范内容：工种定义检修、校验和维护热力设备的检测仪表，保证其灵敏、准确、可靠地运行。

工作内容根据热工仪表的检修规程，对热工仪表进行检修、校验、调试；参加分级验收，填写各项记录，编写技术总结报告；搞好设备的运行维护，及时处理缺陷；加强热工监督，提高设备运行水平。

技术等级本工种设初、中、高三级。

对初级工，要求具有高中文化程度并经初级工培训考核合格；对中级工，要求经中级工培训考核合格；对高级工，要求经高级工培训考核合格。

适用范围本标准适用于火力发电、水力发电、供电等部门从事压力、流量、温度等热工仪表检修的工人。

学徒期二年，其中培训期一年，见习期一年。

热工仪表检修工－初级规范类型： 11-036热工仪表检修工规范内容：知识要求：1 简单热工仪表工作原理图、电气接线图的识图知识。

2 电力生产过程的基本知识。

3 电工学、电子学、热工测量仪表及自动调节的初步知识。

4 热工计量基本概念，法定计量单位有关内容及其换算方法。

5 仪表的精确度等级、基本误差、绝对误差、相对误差和修正值的含义及计算方法。

6 热工仪表的种类及其在机炉生产运行中的作用。

7 简单热工仪表的工作原理、结构、检修维护方法及质量要求。

8 一般测量元件的种类、结构及安装方法。

9 热电偶冷端温度补偿的基本知识。

10 一次和二次仪表、表管、电缆、补偿导线的安装敷设以及台盘配线的一般知识。

11 专业技术规程、热工监督制度中与本岗位有关条文的规定。

12 常用校验设备、仪器和工具的名称、型号、结构、使用规则和维护、保养知识。

13 常用原材料和电了元器件的规格、用途、保管方法。

14 《电力工业技术管理法规》、《电业安全工作规程》、《电业事故调查规程》及消防规程中与本岗位有关条文的规定。

15 安全用电及紧急救护常识。

16 常用消防用具的名称、种类、用途和使用方法。

17 与本岗位有关的热力设备及系统的初步知识。

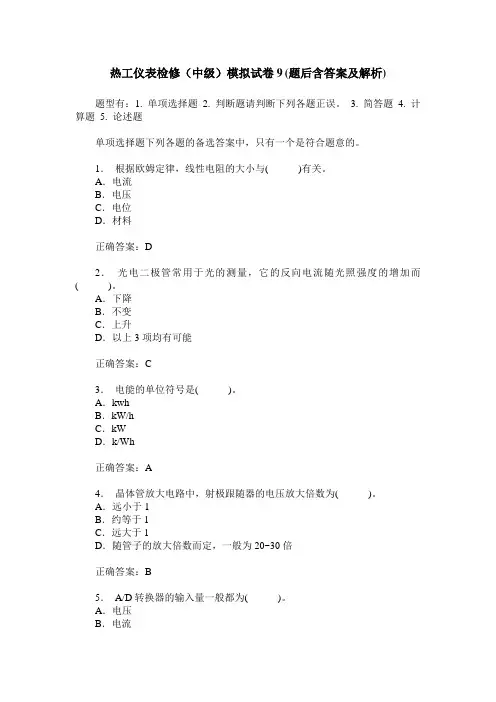

热工仪表检修（中级）模拟试卷9(题后含答案及解析)题型有：1. 单项选择题 2. 判断题请判断下列各题正误。

3. 简答题 4. 计算题5. 论述题单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．根据欧姆定律，线性电阻的大小与( )有关。

A．电流B．电压C．电位D．材料正确答案：D2．光电二极管常用于光的测量，它的反向电流随光照强度的增加而( )。

A．下降B．不变C．上升D．以上3项均有可能正确答案：C3．电能的单位符号是( )。

A．kwhB．kW/hC．kWD．k/Wh正确答案：A4．晶体管放大电路中，射极跟随器的电压放大倍数为( )。

A．远小于1B．约等于1C．远大于1D．随管子的放大倍数而定，一般为20~30倍正确答案：B5．A/D转换器的输入量一般都为( )。

A．电压B．电流C．频率D．电脉冲正确答案：A6．进口压力仪表常见到压力单位psi，指的是( )。

A．帕斯卡B．磅／平方英寸C．帕D．千帕正确答案：B7．调节系统最重要的品质指标是( )。

A．稳定性B．准确性C．快速性D．可靠性正确答案：A8．检定一准确度等级为1．5级，测量上限为6．0Mpa的压力表，应选用( )精密压力表。

A．0．4级，16MPaB．0．6级，10MPaC．0．25级，10MPaD．0．4级，10MPa正确答案：C9．角行程电动执行机构的输出信号是( )。

A．0~10mAB．4~20mAC．0~90°转角D．交流无触点开关正确答案：C10．两个电阻并联后的等效电阻一定小于其中任何一个电阻。

A．正确B．错误正确答案：A11．1mmH2O是指温度为0．01℃时的纯水，在标准重力加速度下，1mmH2O 所产生的压力。

A．正确B．错误正确答案：B12．用节点法计算各支路电流时，会因参考电位选择的不同而使结果有所变化。

A．正确B．错误正确答案：B13．触发器常用作数字信号的数据锁存器。

A．正确B．错误正确答案：A14．双积分型A／D转换器是将一段时间内的模拟电压通过二次积分，变换成与其平均值成正比的时间间隔。

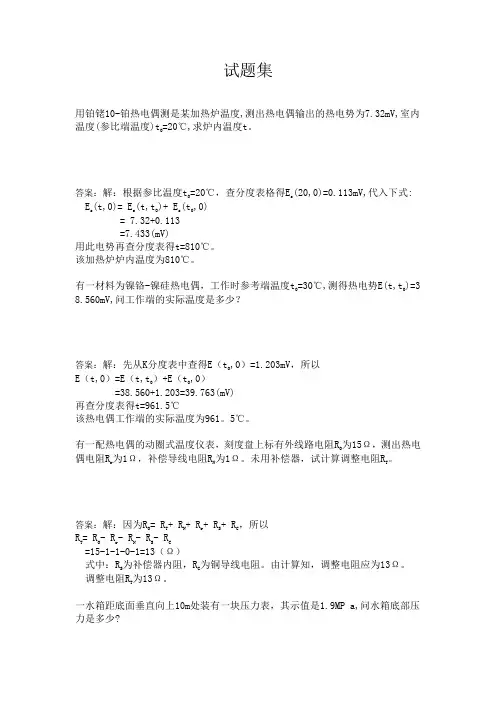

试题集用铂铑10-铂热电偶测是某加热炉温度,测出热电偶输出的热电势为7.32mV,室内温度(参比端温度)t 0=20℃,求炉内温度t 。

答案：解：根据参比温度t 0=20℃，查分度表格得E s (20,0)=0.113mV,代入下式:E s (t,0)= E s (t,t 0)+ E s (t 0,0)= 7.32+0.113=7.433(mV)用此电势再查分度表得t=810℃。

该加热炉炉内温度为810℃。

有一材料为镍铬-镍硅热电偶，工作时参考端温度t 0=30℃,测得热电势E(t,t 0)=38.560mV,问工作端的实际温度是多少？答案：解：先从K 分度表中查得E （t 0,0）=1.203mV ，所以E （t,0）=E （t,t 0）+E （t 0,0）=38.560+1.203=39.763(mV)再查分度表得t=961.5℃该热电偶工作端的实际温度为961。

5℃。

有一配热电偶的动圈式温度仪表，刻度盘上标有外线路电阻R O 为15Ω，测出热电偶电阻R r 为1Ω，补偿导线电阻R N 为1Ω。

未用补偿器，试计算调整电阻R T 。

答案：解：因为R O = R T + R N + R r + R S + R C ，所以R T = R O - R r - R N - R S - R C=15-1-1-0-1=13（Ω）式中：R S 为补偿器内阻，R C 为铜导线电阻。

由计算知，调整电阻应为13Ω。

调整电阻R T 为13Ω。

一水箱距底面垂直向上10m 处装有一块压力表，其示值是1.9MP a,问水箱底部压力是多少?答案：解:P实=P表+P修因P修=10mH2O≈0.1MPa所以P实=1.9+0.1=2.0(MPa)水箱底部压力为2.0MPa。

一根管道内取样处的水压为1.2Mpa，压力表装在取样点下方5m处，求压力表的示值。

答案：解：因为压力表装在测压点下方，压力表的示值将高于水管内压力：ΔΡ=5×1000×9.81=49050(Pa)≈0.05(MPa)所以压力表示值=1.2+0.05=1.25(MPa)压力表的示值维为 1.25Mpa温度是指物体的______，它是表征______的一个重要的物理量。

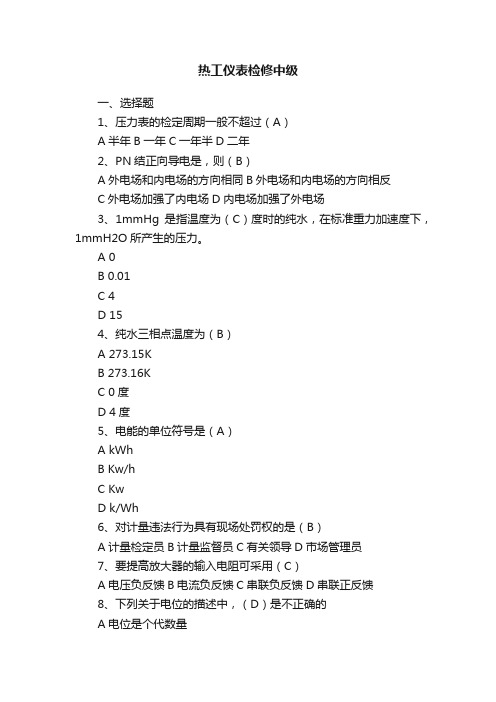

热工仪表检修中级一、选择题1、压力表的检定周期一般不超过（A）A半年B一年C一年半D二年2、PN结正向导电是，则（B）A外电场和内电场的方向相同B外电场和内电场的方向相反C外电场加强了内电场D内电场加强了外电场3、1mmHg是指温度为（C）度时的纯水，在标准重力加速度下，1mmH2O所产生的压力。

A 0B 0.01C 4D 154、纯水三相点温度为（B）A 273.15KB 273.16KC 0度D 4度5、电能的单位符号是（A）A kWhB Kw/hC KwD k/Wh6、对计量违法行为具有现场处罚权的是（B）A计量检定员B计量监督员C有关领导D市场管理员7、要提高放大器的输入电阻可采用（C）A电压负反馈B电流负反馈C串联负反馈D串联正反馈8、下列关于电位的描述中，（D）是不正确的A电位是个代数量B当参考点不同时，各点的电位也随之改变，但各点间的电压不变C参考点的标示符号一般为电气“地”的符号D两点间的电压为各点电位的代数和9、RC串联电路的时间常数为（A）A RCB C/RC R/CD 1/（RC）10、RL串联电路的时间常数为（C）A RLB L/RC R/LD 1/（RL）11、在三相对称正弦交流电路中，Y连接的中性点电位为（D）A线电压B相电压 C 230V D 012、在变压器中，铁芯的主要作用是（B）A 散热B 磁路主通道C 绝缘绕阻与外壳连接D 变换压力13、当正弦量交流电压作用于一实际电感元件时，元件中交流过的电流（B）A.滞后电压90°B.滞后电压0~90°C.超前电压0~90°D.超前电压90°14、三相异步电动机正常工作时，鼠笼绕组中电流（B）A.为直流电B.为交流电，频率较低C.为交流电，频率较高D.为交流电与三相电源同频15、带感性负载的晶闸管直流整流电路中，与负载并联的二极管的作用是（D）A.整流B.滤波C.放大信号D.续流16、如果要求放大电路有高的输入电阻，宜采用（B）A.电压负反馈B.串联负反馈C.电流正反馈D.电流负反馈17、晶体管放大电路中，射极跟随器的电压放大倍数为（B）A.远小于1B.与等于1C.远大于1D.随管子的放大倍数而定，一般为20～30倍18、稳压二极管的反相特性曲线越陡，说明（B）A.稳压效果越差B.稳压效果越好C.稳定的电压值越高D.稳定的电压值越低19、在直流放大电路中，当电流放大倍数因温度上升而增大时，静态工作点将（A）A.上移B.不变C.下移D.变化不定20、运算放大器的内部由（A）组成A.差动式输入级、电压放大级，输出级B. 差动式输入级、电流放大级，输出级C.甲类输入级、电压放大级、输出级D. 乙类输入级、电流放大级、输出级21、在三相对称正弦交流电路中，线电压的大小是相电压大小的（D）倍A.1B.1.414C.1.732D.1.732或122、在三相对称正弦交流电路中，线电流的大小是相电压大小的（D）倍A.1B.1.414C.1.732D.1.732或123、检定一准确度等级为1.5级，测量上线为6.0Mpa的压力表，应选用（C）精密压力表A.0.4级，16MpaB. 0.6级，10MpaC. 0.25级，10MpaD. 0.4级，10Mpa24、锅炉气泡水位以（C）作为零水位A.最低水位B.任意水位C.正常水位D.最高水位25、测量仪表接入热电偶回路测量热电动势的理论依据是（A）A.中间导体定律B.均质导体定律C.参考电极定律D.中间温度定律26、用皮托管测得的差压是（C）A.静差压B.动压差C.动压力D.总压力27、下列几种电阻温度计中，哪一种的电阻温度系数最大（C）A.铂电阻温度计B.铜电阻温度计C.热敏电阻温度计D.铁电阻温度计28、数据采集系统不能实现的功能是（A）A.简单生产过程控制B.性能计算C.画面显示D.点亮专用指示灯29、汽轮机调速系统的执行机构为（C）A.同步器B.主油泵C.油动机D.调节汽门30、锅炉气泡水位控制和保护用的水位测量信号应采取（D）A.双冗余B.四重冗余C.独立回路D.三重冗余31、数据采集系统中，下列（B）的处理过程是正确的A.扫描（采样）—放大—模数转换—数据处理—存入实时数据库B.滤波—放大—模数转换—数据处理—存入实时数据库C. 扫描（采样）—滤波—放大—模数转换—数据处理—存入实时数据库D. 扫描（采样）—放大—滤波—模数转换—数据处理—存入实时数据库32、汽轮机跟随方式的特点是（B）A.机组功率响应快，主汽压变化大B.机组功率响应慢，主汽压稳定C.机组功率响应快，主汽流量变化大D. 机组功率响应慢，主汽流量稳定33、调节系统的整定就是根据调节对象对调节通道的特性确定（B）参数A.变送器B.调节器C.执行器D.传感器34、角行程电动执行机构的输出信号是（C）A.0～10mAB. 4～20mAC. 0～90°D. 交流无触点开关35、铂电阻温度计电阻值与温度间的函数关系，在0～419.527℃温度范围内，国际温标采样下述（B）公式计算A.R=R0（1+dt）B.W（t）=Wr（t）+a8【W（t）-1】+b8【W（t）-1】2C.W（t）=1+At+Bt2D.Rt=R0【1+At+Bt2+C（t-100）t3】36、热电阻的测温原理是基于热电效应，热电势大小和温度之间有一定的函数关系，下列关系式中（C）的写法是错误的。

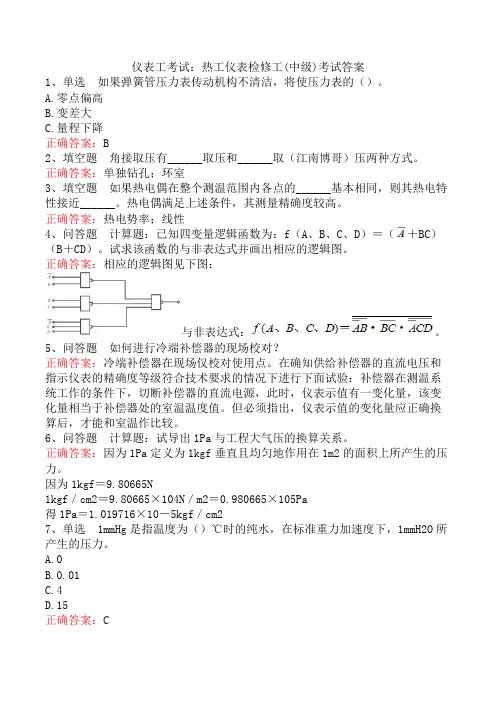

仪表工考试：热工仪表检修工(中级)考试答案1、单选如果弹簧管压力表传动机构不清洁，将使压力表的（）。

A.零点偏高B.变差大C.量程下降正确答案：B2、填空题角接取压有______取压和______取（江南博哥）压两种方式。

正确答案：单独钻孔；环室3、填空题如果热电偶在整个测温范围内各点的______基本相同，则其热电特性接近______。

热电偶满足上述条件，其测量精确度较高。

正确答案：热电势率；线性4、问答题计算题：已知四变量逻辑函数为：f（A、B、C、D）＝（＋BC）（B＋CD）。

试求该函数的与非表达式并画出相应的逻辑图。

正确答案：相应的逻辑图见下图：与非表达式：。

5、问答题如何进行冷端补偿器的现场校对？正确答案：冷端补偿器在现场仅校对使用点。

在确知供给补偿器的直流电压和指示仪表的精确度等级符合技术要求的情况下进行下面试验：补偿器在测温系统工作的条件下，切断补偿器的直流电源，此时，仪表示值有一变化量，该变化量相当于补偿器处的室温温度值。

但必须指出，仪表示值的变化量应正确换算后，才能和室温作比较。

6、问答题计算题：试导出1Pa与工程大气压的换算关系。

正确答案：因为1Pa定义为1kgf垂直且均匀地作用在1m2的面积上所产生的压力。

因为1kgf＝9.80665N1kgf／cm2＝9.80665×104N／m2＝0.980665×105Pa得1Pa＝1.019716×10－5kgf／cm27、单选1mmHg是指温度为（）℃时的纯水，在标准重力加速度下，1mmH2O所产生的压力。

A.0B.0.01C.4D.15正确答案：C8、问答题1151系列电容式变送器有哪些特点？正确答案：1151系列电容式变送器是一种新型变送器，其特点如下：（1）结构简单，体积小，重量轻；（2）精确度高，性能好，可靠性高；（3）结构组件化、插件化、固体化，通用性强，互换性好；（4）品种多，测量范围广。

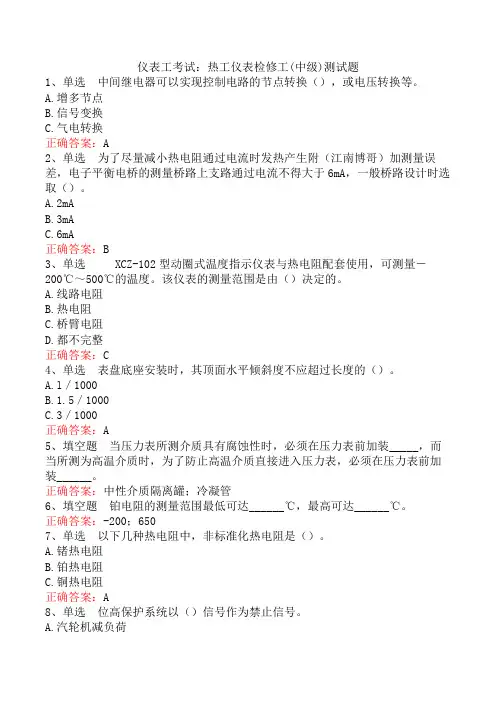

仪表工考试：热工仪表检修工(中级)测试题1、单选中间继电器可以实现控制电路的节点转换（），或电压转换等。

A.增多节点B.信号变换C.气电转换正确答案：A2、单选为了尽量减小热电阻通过电流时发热产生附（江南博哥）加测量误差，电子平衡电桥的测量桥路上支路通过电流不得大于6mA，一般桥路设计时选取（）。

A.2mAB.3mAC.6mA正确答案：B3、单选XCZ-102型动圈式温度指示仪表与热电阻配套使用，可测量－200℃～500℃的温度。

该仪表的测量范围是由（）决定的。

A.线路电阻B.热电阻C.桥臂电阻D.都不完整正确答案：C4、单选表盘底座安装时，其顶面水平倾斜度不应超过长度的（）。

A.l／1000B.1.5／1000C.3／1000正确答案：A5、填空题当压力表所测介质具有腐蚀性时，必须在压力表前加装_____，而当所测为高温介质时，为了防止高温介质直接进入压力表，必须在压力表前加装______。

正确答案：中性介质隔离罐；冷凝管6、填空题铂电阻的测量范围最低可达______℃，最高可达______℃。

正确答案：-200；6507、单选以下几种热电阻中，非标准化热电阻是（）。

A.锗热电阻B.铂热电阻C.铜热电阻正确答案：A8、单选位高保护系统以（）信号作为禁止信号。

A.汽轮机减负荷B.汽轮机加负荷C.锅炉安全门动作D.锅炉安全门回座正确答案：C9、填空题SXB型数字温度巡测仪表的电路主要由采样器、______、______及控制器四大部分以及分组电路、自检电路、电源电路等部分组成。

正确答案：模数转换器；报警器10、单选数据采集系统不能实现的功能是：（）。

A.简单生产过程控制B.性能计算C.画面显示D.点亮专用指示灯正确答案：A11、问答题计算题：现有E分度的热电偶、动圈仪表，它们之间由相应的EX 型补偿导线相连接，如图所示。

已知热点温度t＝800℃，?t1＝50℃，仪表环境温度tn＝30℃，仪表的机械零位为30℃，请问仪表的指示为多少？若将EPX，ENX补偿导线都换成铜导线，则仪表的指示又为多少？正确答案：（1）仪表的指示值为800℃；（2）若将EPX，ENX补偿导线都换成铜导线，热电偶的冷端便移到了t1＝50℃处，故指示出温度t的热电动势EE（t，0）＝EE（800，50）＋EE（30，0）＝61.022－3.047＋1.801＝59.776（mV）得此时仪表指示为t＝784.1℃12、问答题计算题：一根管道内取样处的水压为1.2Mpa，压力表装在取样点下方5m处，求压力表的示值。

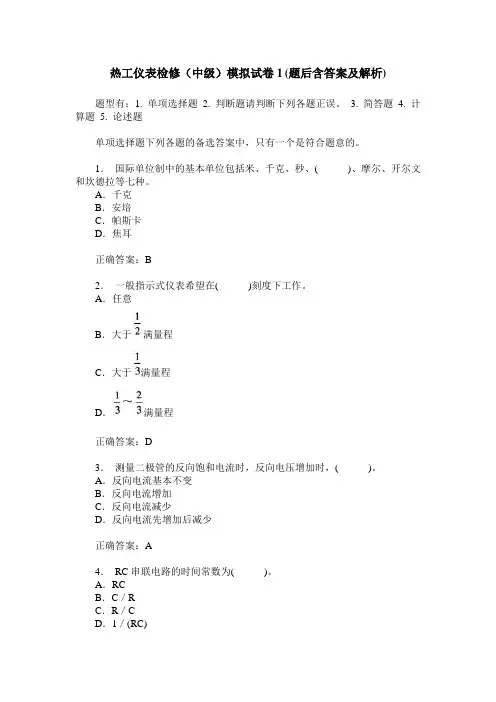

热工仪表检修（中级）模拟试卷1(题后含答案及解析)题型有：1. 单项选择题 2. 判断题请判断下列各题正误。

3. 简答题 4. 计算题5. 论述题单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．国际单位制中的基本单位包括米、千克、秒、( )、摩尔、开尔文和坎德拉等七种。

A．千克B．安培C．帕斯卡D．焦耳正确答案：B2．一般指示式仪表希望在( )刻度下工作。

A．任意B．大于满量程C．大于满量程D．满量程正确答案：D3．测量二极管的反向饱和电流时，反向电压增加时，( )。

A．反向电流基本不变B．反向电流增加C．反向电流减少D．反向电流先增加后减少正确答案：A4．RC串联电路的时间常数为( )。

A．RCB．C／RC．R／CD．1／(RC)正确答案：A5．在三相对称正弦交流电路中，线电压的大小是相电压大小的( )倍。

A．1B．1．414C．1．732D．1．732或1正确答案：D6．中温区温度的范围为( )。

A．13．8033～273．15 KB．27 3．16～630．527KC．13．8033～273．16KD．273．15～630．527K正确答案：D7．测量误差按性质可分为随机误差、系统误差和( )三类。

A．基本误差B．粗大误差C．综合误差D．人为误差正确答案：B8．差压式流量计中节流装置输出差压与被测流量的关系为( )。

A．差压与流量成正比B．差压与流量成反比C．差压与流量呈线性关系D．差压与流量的平方成正比正确答案：D9．下列几种电阻温度计中，哪一种的电阻温度系数最大( )。

A．铂电阻温度计B．铜电阻温度计C．热敏电阻温度计D．铁电阻温度计正确答案：C10．目前电厂常用压力(差压)变送器的输出信号为( )。

A．0～10mAB．4～20mAC．0～5VD．1～5V正确答案：B11．目前我国采用的温标是摄氏温标。

A．正确B．错误正确答案：B12．在同频率的正弦交流电量中，参考正弦量的初相位设为零，其余正弦量的初相位等于它们与参考正弦量之间的相位差。

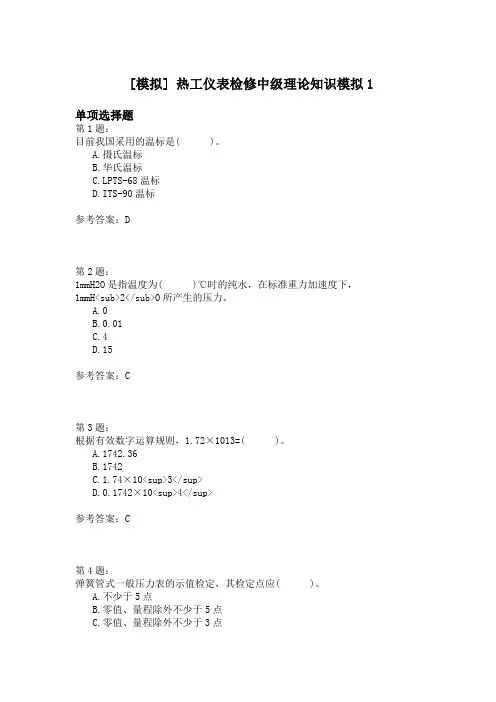

[模拟] 热工仪表检修中级理论知识模拟1单项选择题第1题：目前我国采用的温标是( )。

A.摄氏温标B.华氏温标C.LPTS-68温标D.ITS-90温标参考答案：D第2题：1mmH2O是指温度为( )℃时的纯水，在标准重力加速度下，1mmH₂O所产生的压力。

A.0B.0.01C.4D.15参考答案：C第3题：根据有效数字运算规则，1.72×1013=( )。

A.1742.36B.1742C.1.74×10³D.0.1742×10⁴参考答案：C第4题：弹簧管式一般压力表的示值检定，其检定点应( )。

A.不少于5点B.零值、量程除外不少于5点C.零值、量程除外不少于3点D.按标有数字的分度线参考答案：D第5题：工业用弹簧管压力表校验方法采用( )。

A.示值比较法B.标准信号法C.标准物质法D.以上3种方法均可参考答案：A第6题：对使用中的电动压力变送器进行检定时，其中无需检定的项目为( )。

A.绝缘强度B.绝缘电阻C.密封性D.基本误差参考答案：A第7题：压力表的检定周期一般不超过( )。

A.半年B.1年C.1年半D.2年参考答案：A第8题：RL串联电路的时间常数为( )。

A.RLB.L/RC.R/LD.1/(RL)参考答案：B第9题：当正弦量交流电压作用于一实际电感元件时，元件中流过的电流( )。

A.滞后电压90°B.滞后电压0～90°C.超前电压0～90°D.超前电压90°参考答案：B第10题：三相异步电动机正常工作时，鼠笼绕组中电流( )。

A.为直流电B.为交流电，频率较低C.为交流电，频率较高D.为交流电，与三相电源同频率参考答案：B第11题：锅炉汽包水位以( )作为零水位。

A.最低水位B.任意水位C.正常水位D.最高水位参考答案：C第12题：选取压力表的测量范围时，被测压力不得小于所选量程的( )。

報 I I I I I I I I I I I I Jp i IHgEJ — 二 三 四 五 六 统分人 得分 得分 评分人 口P更职业技能鉴定国家题库《热工仪表检修工》中级理论知识试卷 注意事项 1、 本试卷依据《热丄仪表检修丄》国家职业标准命制， 2、 考试时间：120分钟。

3、 请在试卷标封处填写姓名、准考证号和所在单位的名称。

一、判断题（正确的请在括号内打错误的请在括号内打“X”，每题1分，共20 分） 1・＞大中型火丿J 发电厂中，高压厂用电的电压等级一般为10kV o （ ） 2・＞所谓给水全程调节系统是指在机纟R 起停过程和正常运行的全过程都能实现白动调节的 给水调节系统。

（ ） 7 3・＞与热电偶温度计和比，热电阻温度计能测更高的温度。

（ ） ! 4. ＞磨煤机应先于给煤机投入运行。

（ ） I I 言 5. ＞汽轮机进水保护应在汽轮机从盘车到带负荷的整个运行时间都起作用。

（ ） j 6・＞差压流最计导压管路，阀门组成系统屮，当负压侧管路或阀门汕漏时，仪表指示值将偏I:低。

（）I今 7. ＞在法兰取压装置中，取压孔中心线与管道中心线允许有不大于3°的夹角。

（ ） IIi 8. ＞在电管局或者省电力局批准期内，300〜600MW 机组，因计算机控制保护装置或单项热II工保护装置动作跳闸引起发电机停运时间未超过3h,可定为一类故障。

（ ）Ii 9. ＞在全面质量管理过程中要始终贯彻以人为木的思想。

（ ）II[ 10. ＞测量设备和电路的安装，布置，调整不当，测量者操作不熟练，读数不准等都 T 是引起系统误差的原因。

（）IIi ii ・ ＞ 随机误差是由于人们认识事物冇局限性，对某些复杂微小变化因素一时无Ii 法掌握或控制而引起的。

但由于多次复朵测量会发现，它将遵循一定的统计规I[律。

（）I12.＞补偿导线是一对在某一温度范围内其热电特性与某种热电偶相同或相近的导线，将热电偶冷端延伸到温度比较稳定的位置。

中级热工仪表检修工试题1中级热工仪表检修工题1一、填空题1、火焰的( D )信号更能区分不同类型的火焰.A.颜色；B模拟；C。

数字；D.频率2、在调节系统中适量加入( B )调节作用,可减小被调量的动态偏差,提高系统的稳定性.A.积分；B.微分；C微积分；D.比例3、千分卡尺测量精确度可达到(A )mm。

A.01;B.0.2;C0.3;D.0.44、就地压力表应安装弹簧圈(或缓冲管)，其应安装在( C)。

A.阀前；B。

阀后；C.二次阀门后；D.一次阀后5、有一精度等级为0.5的测温仪表，测量范围为400～600℃，该表的允许基本误差为( B)。

A.±2;B.±1;C.±0.5;D.±0.16、锅炉汽包水位以(D )作为零水位。

A.1/2;B.1/3;C.1/4;D.正常水位7、各种补偿导线的正极绝缘层均为(C )。

A.黑色；B黄色；C.红色；D.白色8、将同型号标准热电偶被校热电偶反向串联后，插入炉内，直接测取其间的热电电势差值的校验方法叫做(A )。

A.单极法；B.双极法；C.串极法；D.并极法9、电动差压变法器输出开路影响的检定，应在输入量程( C)的压力信号下进行。

A.30％;B.20％;C.50％;D.0％10、工业用弹簧管压力表校验方法采用( C)。

A.修正法；B.比较法；C.示值比较法； 11、选取力压力表的测量范围时，被测压力不得小于所选量程的( B )。

A.1/2;B.1/3;C1/4;D.1/512、对差压变送器进行过范围试验时，要求差压为量程的( C)。

A.50％;B.100％;C.125％;D.150％二、是非题1.计量检定工作可由国家法制计量部门或其他法定授权组织进行。

(√) 2.程序控制属于连续控制。

(×)3.仪表的回程误差也称变差，其数值等于正反行程在同一示值上的测量值之差的绝对值。

(√)4.目前我国采用的温标是ITS—90国际温标。

热工仪表检修（中级）模拟试卷12(题后含答案及解析)题型有：1. 单项选择题 2. 判断题请判断下列各题正误。

3. 简答题 4. 计算题5. 论述题单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．现代科学技术所能达到的最高准确度等级是( )。

A．计量标准器具B．国家基准C．工作计量器具D．最高计量标准正确答案：B2．在交流电子放大电路中，电容器的一般作用是( )。

A．储能B．反馈C．隔直D．整流正确答案：C3．下列关于电位的描述中，( )是不正确的。

A．电位是个代数量B．当参考点不同时，各点的电位也随之改变，但各点间的电压不变C．参考点的标示符号一般为电气“地”的符号D．两点间的电压为各点电位的代数和正确答案：D4．运算放大器的内部由( )组成。

A．差动式输入级、电压放大级、输出级B．差动式输入级、电流放大级、输出级C．甲类输入级、电压放大级、输出级D．乙类输入级、电流放大级、输出级正确答案：A5．电擦除可编程只读存储器的代号为( )。

A．RAMB．ROMC．EPROMD．EEPROM正确答案：D6．电阻电容电路放电过程的时间取决于( )。

A．电容量大小B．电容上的电压UcC．电阻的大小D．电阻R和电容C的乘积正确答案：D7．氧化锆传感器中的感受元件的材料利用它能传递( )的性质。

A．锆离子B．氧离子C．氧化锆分子D．氧离子空穴正确答案：B8．用皮托管测得的差压是( )。

A．静压差B．动压差C．动压力D．总压力正确答案：C9．热电偶的测温原理是基于热电效应，热电势大小和温度之间具有一定的函数关系，下列关系式中( )的写法是错误的。

A．E(t，t0)=f(t)-f(t0)B．E(t，t0)=E(t，0)-E(t0，0)C．E(t，t0)=E(t-t0)D．Et=a+bt+ct2正确答案：C10．计量检定工作可由国家法制计量部门或其他法定授权组织进行。

A．正确B．错误正确答案：A11．对压敏电阻而言，所加的电压越高，电阻值就越大。

热工自动装置检修工（中级）题库知识点1、判断题1150系列变送器调校时，应先调整量程上限，再调零点。

（）正确答案：错2、单选分析质量数据的分布情况，用（）。

A.控制图；B.排列（江南博哥）图；C.直方图；D.因果图。

正确答案：C3、填空题比例调节器调节过程结束后被调量必然有稳态误差，故比例调节器也叫（）。

正确答案：有差调节器4、判断题单元机组主控系统由负荷指令处理装置和燃料主控制器两部分组成。

（）正确答案：错5、填空题集散控制系统的网络拓扑结构主要有（）、（）、（）、（）和（）等5种结构。

正确答案：总线形；环形；树形；星形；点到点互连6、填空题对于定值调节系统，其稳态过程的质量指标一般是以（）来衡量。

正确答案：静态偏差7、判断题热工参数的调节和控制主要有单冲量调节和多冲量调节两种方式。

（）正确答案：错8、问答题试述单元机组自动调节有什么特点？正确答案：单元机组，即锅炉生产的蒸汽不通过母管，直接送到汽轮机，锅炉和汽轮机已经成为一个整体，需要有一个共同的控制点，需要锅炉和汽轮机紧密配合，协调一致，以适应外部负荷的需要。

单元机组，特别是有中间再热器的机组，当外部负荷变化时，由于中间再热器的容积滞后，使中低压缸的功率变化出现惯性，对电力系统调频不利，需要在调节系统上采取措施。

单元机组的动态特性与母管制差异较大。

一般来讲，单元机组汽包压力、汽轮机进压力在燃烧侧扰动时变化较大，而蒸汽流量变化较小；母管制锅炉汽包压力变化小，而蒸汽流量变化较大。

因此，单元机组汽压调节系统宜选用汽包压力或汽轮机进汽压力作为被调量，这同母管制锅炉差别较大（母管制的汽压调节系统一般采用蒸汽流量加汽包压力微分信号）。

至于送风和引风调节系统，单元制同母管制差异不大。

9、判断题用节点法计算各支路电流时，会因参考电位选择的不同而使结果有所变化。

（）正确答案：错10、单选要使PID调节器为比例规律，其积分时间Ti和微分时间TD应设置为（）。

A.∞、∞；B.∞、0；C.0、0；D.0、∞。

中级热工仪表检修工题2一、填充题1、表征仪表的主要质量指标是基本误差。

(√)2.V/F转换器的作用是实现电压-频率转换。

(√)3、热电偶测温度原理是基于热电效应。

(√)4、集散控制系统的简称为DCS。

(√)5、调节系统最重要地品质指标是稳定性。

(√)6、引起补调量偏离给定值的各在素称为扰动。

(√)7、氧化锆化感器中的受元件的材料利用它能传递氧离子的性质。

(√)8、差压式流量计中节流装置输出差压与被测流量的关系为差压与流量的平方成正比。

(√)9、非接触式测量轴承振动探头是利用涡流效应原理工作的。

(√)10、既不能消除动态偏差又不能静态偏差的调节器是P。

(√)11、电子电位差计的工作原理是电压平衡，电桥不平衡。

(√)12、智能仪表是指以单片机为核心的仪表。

(√)二、是非题1.氧化锆氧量计，当烟气温度升高时，如不采取补偿措施，则所得测量结果将小于实际含氧量。

(√)2.测量气体压力时，测点安装位置应在管道的下半部。

(×)3.汽轮机保护应在汽轮机从盘车到带负荷的整个运行时间都起作用。

(√)4.热电偶的电势由温差电势和接触电势组成。

(√)5.液位静压力P、液体密度ρ、液柱高度H三者之间存在着如下关系：P＝ρgH。

(√)6.可编程序控制器PLC只具备逻辑判断功能和数据通信功能。

(×)7. 火电厂主蒸汽流量测量节流件一般选用喷嘴，给水流量测量节流件一般选用孔板。

(√)8.所谓给水全程调节系统是指在机组起停过程和正常运行的全过程都能实现自动调节的给水调节系统。

(√)9.比较大的集散系统中，为了提高集散系统的功能，常把几种网络结构合理运用于一个系统中，充分利用各网络的优点。

(√)10.现阶段的质量管理体系称为全过程质量管理。

(×)11.主燃料跳闸是FSSS系统中最重要的安全功能。

(√)12.当仪表管道的敷设环境温度超过一定范围时，应有防冻或隔热措施。

(√)13.标准仪器与压力表使用液体为工作介质时，它们的受压点应在同一水平面上，否则应考虑由液柱高度所产生的压力误差。

热工仪表检修（中级）模拟试卷6(题后含答案及解析)题型有：1. 单项选择题 2. 判断题请判断下列各题正误。

3. 简答题 4. 计算题5. 论述题单项选择题下列各题的备选答案中，只有一个是符合题意的。

1．下列关于电压的描述中，( )是正确的。

A．衡量电场力转移电荷做功的能力的物理量B．电压的单位为焦耳C．电压的方向是从低位能指向高位能D．电压的大小与电荷绕行的途径有关正确答案：A2．在交流电路中，电容的阻抗与( )成反比。

A．电压的大小B．电流的大小C．频率的大小D．电动势的大小正确答案：C3．PN结正向导电时，则( )。

A．外电场和内电场的方向相同B．外电场和内电场的方向相反C．外电场加强了内电场D．内电场加强了外电场正确答案：B4．三相异步电动机正常工作时，鼠笼绕组中电流( )。

A．为直流电B．为交流电，频率较低C．为交流电，频率较高D．为交流电，与三相电源同频率正确答案：B5．LC振荡器和RC振荡器的工作原理基本相同，但LC振荡器产生的频率( )。

A．较低B．较高C．极低D．时高时低正确答案：B6．在运算放大电路中，漂移的主要原因是( )。

A．输入失调电压温漂B．输入失调电流温漂C．温度D．电压正确答案：C7．两个串联环节的等效环节的放大倍数等于这两个串联环节各自的放大倍数的( )。

A．代数和B．乘积C．算术和D．倒数积正确答案：B8．电子电位差计的工作原理是( )。

A．电压平衡，电桥平衡B．电压平衡，电桥不平衡C．电压不平衡，电桥平衡D．电压、电桥都不平衡正确答案：B9．DAS输入通道为了保证所需的动态特性设计了( )线路。

A．前置放大器B．反混叠滤波器C．采样／保持电路D．缓冲器正确答案：C10．标准节流装置适用于( )。

A．截面形状任意的管道，单相流体且充满管道B．截面形状为圆形的管道，单相流体且充满管道C．截面形状任意的管道，任何流体且充满管道D．截面形状为圆形的管道，单相流体不一定充满管道正确答案：B11．仪表的回程误差也称变差，其数值等于正反行程在同一示值上的测量值之差的绝对值。

职业技能鉴定实际操作技能试题库热工仪表修理工面试、笔试试题（中级工）对运行中的带联锁保护的仪表进行维修时应注意哪些方面？（至少4项，每项5分）答案：（1）检查维修应有两人或两人以上参加。

（2）维修前必须征得现场当班人员同意并签好工作票。

（3）检修前要解除相关的联锁保护。

（4）检修结束并回复设备后，确认相关联锁保护未动作。

（5）投入联锁保护。

（6）办理工作票终结手续。

ＤＣＳ中出现的干扰信号是怎样产生的？答案：一般来自下述三个方面：（１）静电感应产生的干扰由信号回路周围存在的静电电容、分布电容引起，往往来自于电源线；（6分）（２）电磁感应产生的干扰由信号回路周围的磁场引起，来自于电机、变压器、接触器等设备；（6分）（３）多点接地或阻抗匹配产生的干扰（4分）①信号线有两点以上接地，而这两点之间又有其他设备的漏.资电流产生的电位差，信号回路就会因通过构成闭合回路而产生干扰．（1分）②信号线的屏蔽层有两点以上接地．（1分）③信号线对地绝缘差．（1分）④接受信号回路的阻抗低．（1分）安装ＤＣＳ时，应采取哪些抗干扰措施？（至少4项，每项5分）答案：（１）信号线应采用屏蔽电缆（芯线１ｍｍ２），其屏蔽层只能有一处接地（接地点一排），其余部位对地都是绝缘的．现场检测仪表处，电缆屏蔽层不能接到表的外壳，而要＂悬空＂．现场接线盒的接地母排，是用来汇集各检测仪表信号电缆的屏蔽层，然后经多芯电缆的屏蔽层接到控制室的接地母排，所以其本身在现场不能另外接地．（２）用电缆桥架敷设电缆时，应尽量避免不同电压等级的电缆在同一槽敷设，迫不得已时，可用金属隔板有槽加以隔开．（３）当选用过程计算机并且邻近（＜１０ｍ）有大容量的用电设备时，则需在控制室的墙设置法拉第屏蔽笼，.资且此屏蔽笼要有良好的接地．（４）数据高速通路一般应设置两条，一用一备，两根电缆要沿不同的路径敷设，如一条架空、一条埋地等．（５）数据高速通路与电源线平敷设时，其间距应符合有关规定，对单电源线应＞１５ｍ／ｋＶ，对双绞电源线应＞３ｍ／ｋＶ，对套有金属管的电源线应＞３０ｃｍ／ｋＶ（６）为防止高压雷电场通过电缆感应进入ＤＣＳ，应在电源线和数据高速通路上设置浪涌吸收器．试述锅炉水位测量中虚假水位是怎样造成的？它对水位自动调节有何影响？答案：虚假水位是由于汽包压力变化造成的。
