聚氯乙烯绝缘电力电缆
1额定电压0.6/1KV 、3.6/6KV 聚氯乙烯绝缘电力电缆 执行标准：GB/T12706-2002，另可根据顾客指定标准或技术设计制造。
使用特性：本产品适用于固定敷设于交流50ＨＺ额定电压0.6/1KV 及以下或3.6/6KV 的输配线路上，电缆导体的长期额定工作温度≤70℃，短路温度160摄℃（持续时间≤5秒）。
电缆敷设温度≥0℃，允许弯曲直径≥15倍电缆外径。
型号、名称及用途型号名称 敷设范围铜芯铝芯ＶＶ ＶＬＶ 聚氯乙烯绝缘聚氯乙烯护套电力电缆 敷设在室内、隧道、管道中，不能承受机械外力作用。
ＶＹ ＶＬＹ 聚氯乙烯绝缘聚乙烯护套电力电缆 ＶＶ２２ ＶＬＶ２２ 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 敷设在地下，可承受机械外力，不能承受大的拉力。
ＶＶ２３ ＶＬＶ２３ 聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆 ＶＶ３２ ＶＬＶ３２ 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆 敷设在室内，水中或落差地区，能承受机械外力作用。
ＶＶ４２ＶＬＶ４２聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆注：还可生产相应结构的阻燃型（ZR-）电缆。
规格范围型号 芯数标称截面（mm2)铜芯 铝芯0.6/1KV 3.6/6KV VV VY VV VL Y 1 1 1.5~630VV VY VV VL Y 2 2 1.5~300 VY VLY 3 3 1.5~300 VV22 VLV22 4 1.5~300 VV23 VLV23 3+1 2.5~300 VV32 VLV32 3+2 2.5~300 VV42 VLV424+12.5~300产品图片展示：2电缆基本技术参数：标称截面mm2 标称绝缘厚度mm2 20℃导体直流电阻最大值Ω/km 参考截流量A空气中 土壤中Cu Al CuAl Cu Al 1.5 0.8 12.1 18.9 15 - 22 - 2.5 0.8 7.41 12.1 19 15 29 23 4 0.8 4.61 7.41 26 20 38 30 6 0.8 3.08 4.61 32 26 47 39 10 1.0 1.83 3.08 46 35 65 50 16 1.0 1.15 1.91 60 47 84 65 25 1.2 0.727 1.20 77 60 110 84 35 1.2 0.524 0.868 95 74 130 100 50 1.4 0.387 0.641 115 90 155 120 70 1.4 0.268 0.443 145 115 195 150 95 1.6 0.193 0.320 185 140 230 185 120 1.6 0.153 0.253 210 165 260 205 150 1.8 0.124 0.206 245 190 300 230 185 2.0 0.0991 0.164 280 215 335 260 240 2.2 0.0754 0.125 335 260 390 300 3002.40.0601 0.100375295435340电缆参考外径及重量：芯数*截面 mm2 非铠装电缆铠装电缆近似外径 mm 参考重量kg/km 近似外径参考重量kg/km VV VLV VV22 VLV22 单芯1*1.5 6.6 62.4 - - - - 1*2.5 7.0 76.0 60.0 - - - 1*4 7.9 161.3 76.7 - - - 1*6 8.4 125.7 88.6 - - - 1*10 9.7 179.0 116.3 9.7 435.3 372.5 1*16 10.7 245.2 145.6 10.7 477.3 377.7 1*25 12.4 357.3 199.5 12.4 544.3 386.6 1*35 13.6 460.4 241.7 15.6 637.5 418.8 1*50 15.5 620.8 313.4 17.4 821.4 514.0 1*70 17.1 820.3 390.6 19.1 1104.4 674.7 1*95 19.3 1089.3 502.9 21.3 1409.0 822.5 1*120 20.9 1349.1 599.5 22.9 172.9 953.4 1*150 22.9 1641.2 719.1 24.9 2018.3 1096.3 1*185 25.1 2019.4 871.0 27.1 2445.4 1297.1 1*240 28.4 2653.4 1122.1 30.4 3340.5 1809.6 2芯2*1.510.6132.6----2*2.5 11.4 163.6 132.4 - - - 2*4 13.6 223.6 1738 15.7 370.7 320.9 2*6 14.1 278.7 203.7 16.7 437.5 362.5 2*10 16.7 390.5 263.5 19.3 579.1 452.1 2*16 18.9 535.8 334.4 21.9 815.0 613.5 2*25 22.3 781.9 463.9 25.3 1112.3 794.8 2*35 25.2 1034.5 593.6 27.6 1371.7 930.8 2*50 22.7 1231.5 611.5 25.1 1534.0 914.0 2*70 25.1 1632.1 764.2 27.5 1967.8 1099.8 2*95 28.8 2175.9 997.9 32.2 2775.8 1597.8 2*120 31.2 2679.2 1191.8 34.6 3327.1 1839.7 2*150 34.7 3326.8 1467.6 38.2 4049.5 2190.3 3芯3*1.5 11.0 156.3 - - - - 3*2.5 11.9 197.8 151.0 - - - 3*4 13.7 276.0 201.3 16.3 429.6 354.9 3*6 14.8 429.6 317.2 17.3 517.0 404.5 3*10 17.5 510.5 319.9 20.5 767.1 576.6 3*16 19.8 710.7 408.5 22.8 1003.8 701.7 3*25 23.6 1053.4 576.6 26.6 1402.7 935.8 3*35 26.6 1399.3 738.0 29.2 1760.7 1107.6 3*50 25.4 1769.4 840.0 28.0 2121.4 1191.4 3*70 27.7 2357.8 1055.8 31.3 2951.2 1649.8 3*95 32.1 3171.3 1404.0 35.4 3839.8 2072.5 3*120 35.1 3916.6 1685.5 38.5 4645.0 2413.9 3*150 38.9 4866.5 2077.7 42.3 5673.6 2884.7 3*185 42.9 5967.6 2527.4 46.5 6877.5 3438.4 3*240 48.4 7672.7 3210.6 51.8 8674.3 4212.1 3+1芯3*4+1*2.5 14.3 307.6 217.2 16.9 468.2 427.9 3*6+1*4 15.7 404.6 267.2 18.3 581.6 444.3 3*10+1*6 18.4 585.7 357.7 21.4 857.5 629.5 3*16+1*10 21.0 834.8 469.8 24.1 1146.5 781.6 3*25+1*16 24.9 1231.4 655.4 28.1 1612.4 1036.4 3*35+1*16 26.9 1569.2 808.7 30.9 2078.0 1317.5 3*50+1*25 28.7 2086.7 998.8 32.7 2703.1 1615.1 3*70+1*35 31.7 2789.3 1368.3 35.7 3467.4 1946.3 3*95+1*50 37.3 3768.4 1694.4 41.3 4561.0 2486.9 3*120+1*70 39.9 4686.1 2024.8 44.1 5553.2 2891.9 3*150+1*70 44.6 5667.8 2448.7 48.6 6609.7 3390.6 3*185+1*95 50.3 7078.8 3052.1 53.7 8121.4 4049.7 4芯4*4 14.4 321 224 17.6 555 459 4*6 15.7 415 279 18.9 668 536 4*10 17.6 598 344 21.8 928 67234*16 20.8 893 497 24.0 1218 823 4*25 23.8 1287 666 27.0 1661 1040 4*35 26.2 1695 826 29.5 2108 1238 4*50 30.6 2348 1106 34.1 3061 1820 4*70 34.5 3213 1475 38.5 4016 2277 4*95 39.6 4273 1914 43.6 5196 2873 4*120 42.5 5248 2268 46.5 6240 3259 4*150 47.5 6544 2819 52.1 7708 3983 3+2芯3*4+2*2.5 15.5 355 245 18.5 501 394 3*6+2*4 17.5 480 288 20.0 640 427 3*10+2*6 19.0 665 386 22.0 853 568 3*16+2*10 23.0 999 569 26.0 1210 779 3*25+2*16 27.0 1540 826 30.0 2139 1427 3*35+2*16 28.0 1775 871 32.0 2341 1438 3*50+2*25 32.0 2290 1098 37.0 2948 1755 3*70+2*35 36.0 3131 1425 40.0 3862 2154 3*95+2*50 41.0 4250 1912 45.0 5080 2733 3*120+2*70 45.0 5430 2360 49.0 6435 3260 3*150+2*70 48.0 6300 2720 52.0 7233 3646 3*185+2*95 53.0 8052 3432 57.0 9109 4507 3*240+2*120 58.0 10340 4335 62.0 11502 5501 3*300+2*150 64.0 12801 5381 68.0 14052 6591 4+1芯4*4+1*2.5 16.0 363 245 19.0 570 462 4*6+1*4 17.0 484 290 20.0 698 529 4*10+1*6 19.0 701 408 22.5 910 650 4*16+1*10 23.5 1049 588 26.5 1355 890 4*25+1*16 28.0 1688 875 32.0 2364 1580 4*35+1*16 31.0 2191 971 35.0 2726 1912 4*50+1*25 32.5 2490 1166 36.0 3173 1958 4*70+1*35 36.0 3440 1427 40.0 4187 2278 4*95+1*50 41.5 4695 2060 46.0 5520 2908 4*120+1*70 45.0 5900 2501 49.0 6900 3478 4*150+1*70 49.0 7090 3065 53.0 8063 3986 4*185+1*95 54.0 8922 3781 59.0 9849 4962 4*340+1*120 61.0 11550 4695 64.0 12712 6010 4*300+1*150 67.0 14322 5988 71.0 15772 7303 5芯5*4 16.0 370 246 19.0 593 468 5*6 17.0 490 292 20.5 730 535 5*10 19.0 736 420 23.0 992 676 5*16 24.0 1103 598 27.0 1499 909 5*25 29.0 1768 921 34.0 2533 1684 5*35 33.0 2326 1160 37.0 3164 198045*50 33.0 2700 1235 37.0 337820275*70 36.0 3752 1430 40.0 4520 2402 5*95 42.0 5141 2205 46.0 6028 3083 5*120 45.0 6370 2632 49.0 7310 3596 5*150 50.0 7876 3305 54.0 8901 4342 5*185 55.0 9812 4081 60.0 19982 5261 5*240 63.0 12760 5232 66.0 14052 6513 5*300 69.0 15842 6451 73.0 17280 7898版权所有沈金达电缆有限公司5。
聚氯乙烯绝缘护套电力电缆
聚氯乙烯绝缘护套电力电缆型号名称适用范围VVVLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
VV22VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。
VV32VLV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力。
VV42VLV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆敷设在竖井、水下等垂直场合，能承受相当的轴向拉力。
ZR-VVZR-VLV 聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及管道中，电缆不能承受压力和机械外力作用。
ZR-VV22ZR-VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆敷设在室内、隧道及直埋土壤中，电缆能承受压力和其他外力作用。
ZR-VV32ZR-VLV32 聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在室内、矿井中，水中，电缆能承受相当的拉力。
ZR-VV42ZR-VLV42 聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆敷设在竖井，水下等垂直场合，能承受上相当的轴向拉力。
聚氯乙烯绝缘护套耐火电力电缆型号及名称型号名称NH-VV 聚氯乙烯绝缘和护套耐火电力电缆NH-VV22 聚氯乙烯绝缘和护套钢带铠装耐火电力电缆交联聚乙烯绝缘电力电缆型号及名称型号名称YJVYJLV 铜芯或铝芯交联聚乙烯绝缘，聚氯乙烯护套电力电缆YJV22YJLV22 铜芯或铝芯交联聚乙烯绝缘，钢带铠装聚氯乙烯护套电力电缆YJV32、42YJLV32、42 铜芯或铝芯交联聚乙烯绝缘，钢丝铠装聚氯乙烯护套电力电缆编辑本段代号及其含义1.绝缘种类：V代表聚氯乙稀；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。
2.导体材料：L代表铝；T（省略）代表铜。
3.内护层：V代表聚氯乙稀护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F 氯丁橡胶护套。
铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆参数
铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆参数1. 引言铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆是一种用于输送电能的电力电缆。
它具有铜芯导体、聚氯乙烯绝缘和护套材料，以及阻燃特性。
本文将详细介绍该电缆的参数。
2. 铜芯导体参数铜芯导体是电缆中的主要导电部分。
以下是铜芯导体的常见参数：•导体截面积：一般以平方毫米（mm²）为单位，常见的规格有0.5mm²、1.0mm²、1.5mm²等。
•导体材料：一般采用高纯度电解铜作为导体材料，以提高导电性能和导线的强度。
•导体结构：一般采用多股绞合结构，以提高柔性和弯曲性能。
3. 聚氯乙烯绝缘参数聚氯乙烯绝缘是保护铜芯导体的一层绝缘材料。
以下是聚氯乙烯绝缘的常见参数：•绝缘厚度：一般以毫米（mm）为单位，常见的厚度有0.6mm、0.8mm、1.0mm 等。
•绝缘耐压：表示绝缘材料能够承受的最大电压，一般以伏特（V）为单位，常见的耐压有300V、500V、1000V等。
4. 聚氯乙烯护套参数聚氯乙烯护套是对绝缘层进行保护的一层外包装材料。
以下是聚氯乙烯护套的常见参数：•护套厚度：一般以毫米（mm）为单位，常见的厚度有1.0mm、1.5mm、2.0mm 等。
•护套颜色：一般采用黑色或灰色，以提高电缆的外观美观度和辨识度。
•护套耐磨性：表示护套材料能够承受的外力磨损程度，一般以次数或长度为单位。
5. 阻燃特性参数阻燃是指电缆在火灾条件下不会继续燃烧或延续燃烧的特性。
以下是阻燃特性的常见参数：•燃烧性能：根据国家标准，电缆需要满足一定的燃烧性能指标，如垂直燃烧测试、水平燃烧测试等。
•烟雾密度：烟雾密度是指电缆在燃烧时产生的烟雾的密度，一般以克/立方米（g/m³）为单位。
•毒性气体排放：电缆在燃烧时可能会产生有毒气体，如一氧化碳、二氧化硫等。
电缆需要符合国家相关标准的要求。
6. 总结铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆的参数包括铜芯导体参数、聚氯乙烯绝缘参数、聚氯乙烯护套参数和阻燃特性参数。
铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆参数
铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆参数铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆是一种广泛应用于电力、建筑、石油化工、冶金等领域的电力设备。
它是由铜芯、绝缘层、护套和阻燃剂组成的复合材料。
作为一种重要的电力传输设备，了解其参数对于确保电力的可靠传输至关重要。
我们需要了解铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆的额定电压和电流参数。
额定电压是指电缆可以安全承受的最高电压值，通常以V（伏特）为单位表示。
额定电流是指电缆可以安全承受的最高电流值，通常以A（安培）为单位表示。
这些参数的选择必须根据具体的使用要求和环境条件来确定，以确保电缆在运行过程中不会受到损坏或过载。
我们需要了解铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆的导体参数。
导体是电缆中传输电能的核心部分，一般采用铜作为导体材料。
导体参数包括导体截面积、导体结构和导体材料等。
导体截面积决定了电缆的传输能力，通常以mm²为单位表示。
较大的导体截面积能够承受更大的电流，提高电缆的传输容量。
导体结构可以是单芯结构或多芯结构，根据具体的应用需求来确定。
铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆的导体材料应具有良好的导电性能和耐热性能，以确保电能的高效传输和电缆的长期稳定运行。
我们需要了解铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆的绝缘参数。
绝缘是电缆中阻止电能泄漏和外部干扰的重要层。
在铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆中，绝缘材料通常采用聚氯乙烯。
绝缘参数包括绝缘厚度、绝缘电阻和绝缘损耗等。
绝缘厚度决定了电缆的绝缘效果，通常以mm为单位表示。
较厚的绝缘可提高电缆的绝缘性能，降低电能泄漏的可能性。
绝缘电阻是指绝缘材料对电流的阻碍能力，通常以Ω/km为单位表示。
较大的绝缘电阻表示绝缘材料的电阻能力较强。
绝缘损耗是绝缘材料在电场作用下所消耗的电能，通常以%为单位表示。
较低的绝缘损耗表示绝缘材料的绝缘能力较好。
我们需要了解铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃软电缆的阻燃参数。
1KV聚氯乙烯绝缘聚氯乙烯护套电力电缆载流量
电力电缆载流量标准1KV聚氯乙烯绝缘聚氯乙烯护套电力电缆载流量电缆型号:VV. VLV 约定条件:空气敷设运行时环境温度:40℃直埋敷设运行时土壤温度:25℃1KV交联聚乙烯绝缘聚氯乙烯护套电力电缆载流量电缆型号:YJV. YJLV 约定条件:空气敷设运行时环境温度:40℃直埋敷设运行时土壤温度:25℃1KV聚氯乙烯绝缘聚乙烯护套电力电缆载流量电缆型号：YJV. YJLV1KV交联聚氯乙烯绝缘聚氯乙烯护套铠装电力电缆载流量电缆型号：YJV22. YJLV22. YJV32 YJLV32 YJV42 YJLV42约定条件：空气敷设运行时环境温度:40℃直埋敷设运行时土壤温度:25℃10~35KV交联聚乙烯绝缘电力电缆载流量电缆型号:YJV. YJLV 约定条件:空气敷设运行时环境温度:40℃直埋敷设运行时土壤温度:25℃750V级以下聚氯乙烯绝缘电线（缆）载流量电缆型号：BV. BLV BVV BLVV约定条件：环境温度:40℃空气中敷设通用橡套软电缆载流量电缆型号：YQ YQW YZ YZW YC YCW约定条件：环境温度:40℃空气中敷设35及电力以下交联绝缘电力电缆电缆使用特性1.导体最高工作温度90℃；短路时电缆导体的最高温度不超过250℃，持续时间不超过5S；敷设电缆时的环境温度应不低于0℃。
2.电缆的最小弯曲半径不小于下列规定：（D为电缆的实际直径）单芯电缆：无铠装电缆20D，有铠装电缆15D；三芯电缆：无铠装电缆15D，有铠装电缆12D。
电缆的试验电压及最大放电量表（局部放电试验）电缆的工频耐压试验表（工频耐压试验）0.6/1KV聚氯乙烯绝缘电力电缆电缆使用特性1.电缆导体长期允许工作温度不超过70℃短路时间最长持续时间不超过5S，电缆导体的最高温度应不超过160℃。
2.敷设电缆时的环境温度不低于0℃3.电缆的最小弯曲半径不小于下列规定：（D为电缆的实际直径）单芯电缆：无铠装电缆20D，有铠装电缆15D；三芯电缆：无铠装电缆15D，有铠装电缆12D。
交联聚乙烯绝缘聚氯乙烯护套电力电缆执行标准
交联聚乙烯绝缘聚氯乙烯护套电力电缆执行标准？
答：交联聚乙烯绝缘聚氯乙烯护套电力电缆执行的标准是GB/T 12706.1-2008。
请注意，执行标准可能随时间变化，建议关注国家相关标准信息平台的更新信息。
另外，这种电缆的基本结构由内而外为线芯、导体绝缘层、填充层、（钢带层）、屏蔽层、护套层。
其中，导体线芯颜色明亮、结构光滑、韧性好；导体绝缘层应色泽明亮、质地均匀，铜导体为红色，铝导体为白色；铜带屏蔽应为紫红色，无斑点，色泽明亮；钢带铠装应无氧化锈蚀；护套颜色鲜艳，质地均匀，无杂质。
聚氯乙烯绝缘聚氯乙烯护套电力电缆用途
聚氯乙烯绝缘聚氯乙烯护套电力电缆用途用途：聚氯乙烯绝缘聚氯乙烯护套电力电缆适用于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之用。
2、聚氯乙烯绝缘聚氯乙烯护套电力电缆产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆3、聚氯乙烯绝缘聚氯乙烯护套电力电缆使用特性：1)电缆导体的最高额定温度为70℃。
2)短路时(最长持续时间不超过5S)电缆导体的最高温度不超过160℃。
3)敷设电缆时的环境温度应不低于0℃，最小弯曲半径应不小于电缆外径的10倍。
4、型号、名称和使用范围型号名称使用范围铜芯铝芯VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、管道内、隧道内 VY VLY 聚氯乙烯绝缘聚乙烯护套电力电缆敷设在室内、管道内、管道中 VV22 VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在地下，能承受机械外力作用 VV23 VLV23 聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆6、生产范围型号型号芯数标称截面 mm2铜芯铝芯 VV VY - 1 1.5-300 - VLV VLY 1 2.5-300 VV22 VV23 VLV22 VLV23 1 10-300 VV VY - 2 1.5-185 - VLV VLY 2 2.5-185 VV22 VV23 VLV22 VLV23 2 4-185 VVVY - 3 1.5-185 - VLV VLY 3 2.5-185 VV22 VV23 VLV22 VLV23 3 2.5-240 VV22 VV23 VLV22 VLV23 3 2.5-300 VV22 VV23 VLV22 VLV23 3 4-185 VV VY VLV VLY 3+1 4-185 VV22 VV23 VLV22 VLV23 3+1 4-185 VV VY VLV VLY 4 4-185 VV22 VV23 VLV22 VLV23 4 4-185 VV22 VV23 VLV22 VLV23 4 4-240 VV22 VV23 VLV22 VLV23 4 4-300。
交联聚乙烯绝缘聚氯乙烯护套电力电缆的型号用途
敷设在室内，隧道及其矿井中、电缆能承受机械外力作用及相当的拉力
YJV59（铜芯）
YJLV59（铝芯）
交联聚乙烯绝缘聚氯乙烯护套内粗钢丝铠装电力电缆
敷设在水中，电缆能承受较大的拉力
电压；
6～35千伏
芯数；1、3芯
截面；
单芯；16～500毫米2
多芯；16～240毫米2
YJVF（铜芯）
YJLVF（铝芯）
交联聚乙烯绝缘分相聚氯乙烯护套电力电缆
YJV29（铜芯）
YJLV29（铝芯）
交联聚乙烯绝缘聚氯乙烯护套内钢带铠装电力电缆
敷设在地下，电缆能承受机械外力作用、但不能承受大的拉力
YJV30（铜芯）
YJLV30（铝芯）
交联聚乙烯绝缘聚氯乙烯护套裸细钢丝铠装电力电缆
敷设在室内，隧道及其矿井中、电缆能承受机械外力
YJV39（铜芯）
YJLV39（铝芯）
交联聚乙烯绝缘聚氯乙烯护套内细钢丝铠装电力电缆
敷设在水中，电缆能参数相当的拉力
YJV50（铜芯）
YJLV50（铝芯）
交联聚乙烯绝缘聚氯乙烯护套裸粗钢丝铠装电力电缆
交联聚乙烯绝缘聚氯乙烯护套电力电缆
交联聚乙烯绝缘聚氯乙烯护套电力电缆有6、10、35千伏三种等级；性能优良，结构简单，制造方便，外径小，重量轻，载流量大，敷设水平高差不受限制。但它有延然的缺点，且价格也较贵。交联聚源自烯绝缘电力电缆YJV（铜芯）
YJLV（铝芯）
交联聚乙烯绝缘氯乙烯护套电力电缆
敷设在室内外，隧道内，须固定在托架上，混凝土管，电缆沟中及允许在松软土中直埋，不能承受机械外力作用，但可以经受
YJV59（铜芯）
YJLV59（铝芯）
交联聚乙烯绝缘聚氯乙烯护套内粗钢丝铠装电力电缆
敷设在水中，电缆能承受较大的拉力
电压；
6～35千伏
芯数；1、3芯
截面；
单芯；16～500毫米2
多芯；16～240毫米2
YJVF（铜芯）
YJLVF（铝芯）
交联聚乙烯绝缘分相聚氯乙烯护套电力电缆
YJV29（铜芯）
YJLV29（铝芯）
交联聚乙烯绝缘聚氯乙烯护套内钢带铠装电力电缆
敷设在地下，电缆能承受机械外力作用、但不能承受大的拉力
YJV30（铜芯）
YJLV30（铝芯）
交联聚乙烯绝缘聚氯乙烯护套裸细钢丝铠装电力电缆
敷设在室内，隧道及其矿井中、电缆能承受机械外力
YJV39（铜芯）
YJLV39（铝芯）
交联聚乙烯绝缘聚氯乙烯护套内细钢丝铠装电力电缆
敷设在水中，电缆能参数相当的拉力
YJV50（铜芯）
YJLV50（铝芯）
交联聚乙烯绝缘聚氯乙烯护套裸粗钢丝铠装电力电缆
交联聚乙烯绝缘聚氯乙烯护套电力电缆
交联聚乙烯绝缘聚氯乙烯护套电力电缆有6、10、35千伏三种等级；性能优良，结构简单，制造方便，外径小，重量轻，载流量大，敷设水平高差不受限制。但它有延然的缺点，且价格也较贵。交联聚源自烯绝缘电力电缆YJV（铜芯）
YJLV（铝芯）
交联聚乙烯绝缘氯乙烯护套电力电缆
敷设在室内外，隧道内，须固定在托架上，混凝土管，电缆沟中及允许在松软土中直埋，不能承受机械外力作用，但可以经受
MYJV22煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆3
MYJV22煤矿用交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆1. 引言煤矿是我国的重要能源基地之一，煤矿井下环境复杂，存在高温、高压、潮湿、易燃等特殊环境，这些都对电缆的使用提出了更高的要求。
本文介绍了MYJV22型煤矿用电力电缆，该电缆采用交联聚乙烯绝缘、钢带铠装和聚氯乙烯护套，具有耐高温、抗干扰、阻燃等特点，适用于煤矿等恶劣环境下的输电和配电。
2. MYJV22电缆的结构MYJV22电缆的结构分为以下几层：2.1 导体MYJV22电缆的导体采用铜或铝材质，采用单股或多股绞合方式制作。
导体使电流得以传输，它的导电性能以及尺寸大小对电缆的质量影响很大。
通常情况下，铜制导体电缆具有更好的导电性，但是铜的成本相对较高。
2.2 绝缘MYJV22电缆的绝缘采用交联聚乙烯材料，它可以提高电缆的耐热性、耐寒性、耐化学性以及绝缘性能。
相比于其他绝缘材料，交联聚乙烯材料具有更好的性能。
它在高温环境下表现优异，同时在低温和潮湿环境下也有良好的耐久性。
2.3 钢带铠装MYJV22电缆的钢带铠装可以提高电缆的机械强度和耐久性。
钢带铠装使电缆在弯曲、挤压和绞合时不易变形，同时还能有效的防止其他外力的干扰和电磁场的干扰。
2.4 护套MYJV22电缆的护套采用聚氯乙烯材料制作，它是外层覆盖在电缆表面的保护层。
护套可使电缆免受机械性、腐蚀性以及紫外线的损害，延长电缆的使用寿命。
3. MYJV22电缆的特点MYJV22电缆具有以下特点：3.1 耐温性好MYJV22电缆的绝缘采用交联聚乙烯材料，它具有高温耐受能力，能够承受高达90℃的温度。
3.2 防干扰MYJV22电缆的钢带铠装能有效的抵御外部干扰和电磁场的影响。
同时，电缆本身的电磁场也会受到钢带铠装的保护。
3.3 阻燃性能好MYJV22电缆的绝缘和护套采用聚乙烯材料，它具有很好的阻燃性能。
在火灾发生时，能有效的减少损失。
3.4 耐化学性好MYJV22电缆的绝缘和护套采用聚乙烯材料，它能够抵御化学介质的腐蚀，可以在一定程度上保证电缆的使用寿命。

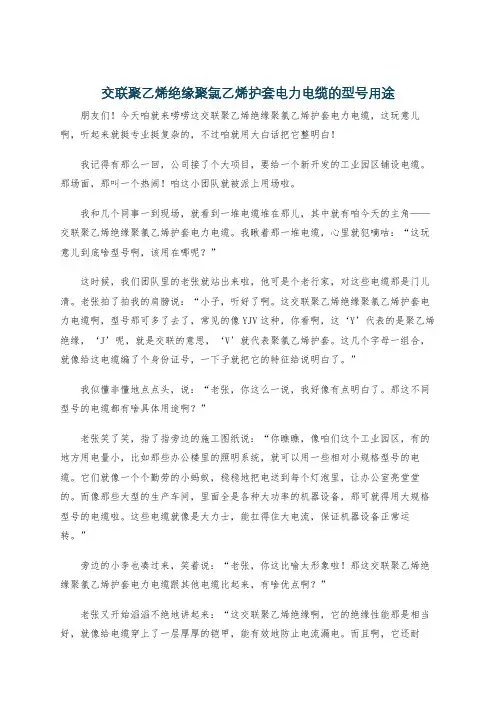

交联聚乙烯绝缘聚氯乙烯护套电力电缆的型号用途
