钢铁环保酸洗工艺流程及配比参数

铁件除氧化皮酸洗配方以铁件除氧化皮酸洗配方为标题，本文将介绍铁件除氧化皮酸洗的配方和相关知识。

一、铁件除氧化皮酸洗的原理铁件在储存、运输和使用过程中，容易因氧化而产生氧化皮，除氧化皮酸洗是一种常用的处理方法。

其原理是通过酸性溶液与氧化皮发生化学反应，使氧化皮被溶解掉，从而达到除去氧化皮的效果。

二、常用的酸洗配方1. 硫酸配方：硫酸是一种常用的酸性溶液，可以有效去除铁件表面的氧化皮。

硫酸配方的具体比例为：硫酸70% + 水30%。

在配制过程中，应先将水倒入容器中，再慢慢加入硫酸，注意搅拌均匀。

使用时，将铁件浸泡在硫酸溶液中，时间一般为15-30分钟，然后用清水冲洗干净。

2. 盐酸配方：盐酸也是一种常用的酸性溶液，可以与铁件表面的氧化皮发生反应，将其除去。

盐酸配方的具体比例为：盐酸30% + 水70%。

配制过程与硫酸类似，先倒入水，再加入盐酸，并搅拌均匀。

铁件浸泡在盐酸溶液中的时间一般为10-20分钟，然后用清水冲洗干净。

三、注意事项1. 酸洗过程中应注意安全，佩戴防护手套、护目镜等个人防护装备，避免酸溅到皮肤和眼睛。

2. 酸洗操作要在通风良好的地方进行，避免酸性气体的吸入。

3. 在浸泡铁件前，应先清洗铁件表面的油污和杂质，以免影响酸洗效果。

4. 酸洗后，应及时用清水冲洗铁件，以去除残留的酸性溶液，避免对铁件造成腐蚀。

5. 酸洗后的铁件应及时进行除锈处理或涂上防锈剂，以避免再次氧化。

四、除氧化皮酸洗的效果和应用除氧化皮酸洗后，铁件表面会变得干净光滑，去除了氧化皮，恢复了金属原有的光泽。

除氧化皮酸洗广泛应用于铁制品的生产和维护过程中，如钢铁制品、机械设备、汽车零部件等。

通过酸洗处理，不仅可以去除氧化皮，还可以提高铁件的表面质量和耐腐蚀性。

总结：铁件除氧化皮酸洗是一种常用的处理方法，通过与酸性溶液的反应，可以有效去除铁件表面的氧化皮。

常用的酸洗配方包括硫酸配方和盐酸配方，使用时应注意安全和操作规范。

除氧化皮酸洗后，铁件的表面会变得光滑，恢复金属原有的光泽，并提高耐腐蚀性。

各种钢铁管道用酸洗除锈配方钢铁管道用酸洗和除锈配方是为了去除管道表面的氧化皮和锈蚀物，以保持管道的表面光洁和延长使用寿命。

下面是一些常用的酸洗和除锈配方。

1.硫酸酸洗配方：-硫酸：90%-95%-水：5%-10%将硫酸缓慢加入水中，注意不要将水倒入硫酸中，以防溅溶液造成危险。

然后将管道浸泡在酸洗液中，通常需要30分钟至2小时。

酸洗后，用清水冲洗管道，以去除残留的酸液。

2.盐酸酸洗配方：-盐酸：10%-20%-水：80%-90%将盐酸缓慢加入水中，同样要避免将水倒入盐酸中。

将管道浸泡在酸洗液中，通常需要30分钟至2小时。

酸洗后，用清水彻底冲洗管道。

3.草酸酸洗配方：-草酸：10%-15%-水：85%-90%将草酸缓慢加入水中，同样要避免将水倒入草酸中。

将管道浸泡在酸洗液中，通常需要30分钟至2小时。

酸洗后，用清水彻底冲洗管道。

以上是常用的酸洗配方，但需要注意的是，酸洗液使用时要穿戴好防护手套、护目镜和防护服，以防止皮肤和眼睛受到损伤。

除了酸洗，还可以使用机械刷洗的方法进行除锈。

常用的除锈剂有以下几种：1.重铬酸铜（CrO3）：用作强氧化剂，常用于去除钢铁表面的锈蚀物。

2.磷酸：具有良好的除锈效果，对管道表面不会产生太大的腐蚀。

3.钝化剂：如亚硝酸钠或酸化钠，用于除去锈蚀层，同时生成一层保护性的钝化膜。

除锈时，先将管道表面清洁干净，然后均匀涂抹除锈剂，静置一段时间，最后用清水冲洗干净。

需要注意的是，酸洗和除锈过程中应严格遵守安全操作规程，确保安全。

同时，酸洗和除锈后，应及时中和酸洗液，以防止环境污染，并合理处理和处置产生的废液和废物。

总之，酸洗和除锈是保持钢铁管道表面光洁和延长使用寿命的重要方法，选择合适的酸洗和除锈配方，并遵守安全操作规程，能够有效地去除管道表面的氧化皮和锈蚀物。

酸洗的方法及溶液的配制一：酸洗溶液的配制与调整1．计算公式W=(V×A)／1000×C式中 w——所需浓酸的质量(kg)；v——酸槽有效容积(L)；A——配制酸的浓度(g／L)；C——浓酸的含量(％)。

2．计算实例为配制含硫酸170g／L的酸洗溶液800L，需加92％的浓硫酸多少千克?需水多少千克?将已知道的数据代入计算公式可得出：W=(800×170×100)／1000×92=147．8kgH2SO4800—147.8=652．2kgH2O3．配酸程序向配酸槽中加约l/3体积的水，将147.8kg浓硫酸分几次，在不断搅拌条件下，缓慢加入配酸槽中，待硫酸加完后，继续加水至总体积为800L，搅拌均匀，取样分析。

4．调整方法酸溶液配好后，经分析符合工艺规范，加热升温至工艺温度，先试洗一两批，产品质量合格后，就可以连续生产。

生产过程中硫酸将逐渐消耗，每生产一定数量的产品，可根据取样分析结果或实践经验，补加一定数量的浓酸。

如果按分析结果补加，需经过计算。

举例如下：例1：有效容积为800I。

的酸槽，分析硫酸浓度为120g／L，需加多少千克92％的浓硫酸，才能达到硫酸浓度为200g／L?(200—120)×800÷1000÷92％=69．57kg H2SO4例2：如上题，若分析结果硫酸含量为300g/L，需取出多少升溶液再加水冲稀到800I．，使硫酸含量为250g／L。

(800-X)×300=250×800则x=133.3L，即应从槽中取出133.3L溶液，再加水至800L。

二：盐酸酸洗盐酸是氯化氢气体的水溶液，15℃时氯化氢在水中溶解度最大，可生成42.5％的盐酸。

市售盐酸浓度在30％～37％。

盐酸除锈主要特点如下：在常温下，盐酸对金属氧化物的浸蚀能力较强，溶解钢铁等基体金属的速度较慢。

因此用盐酸除锈时，引起腐蚀和氢脆的危险较少。

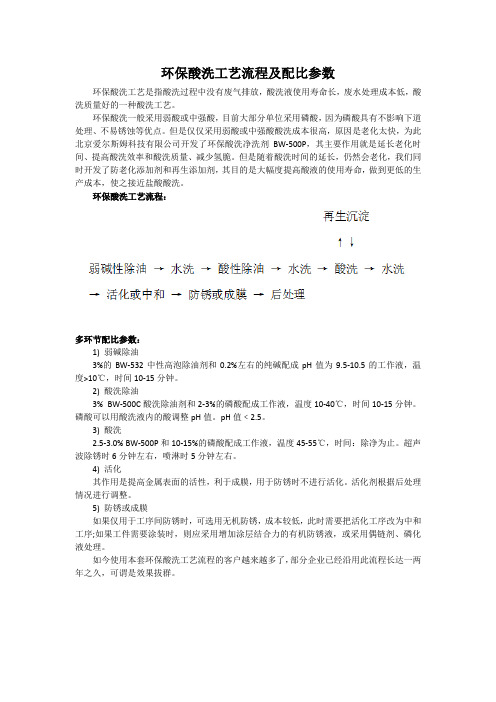

环保酸洗工艺流程及配比参数环保酸洗工艺是指酸洗过程中没有废气排放，酸洗液使用寿命长，废水处理成本低，酸洗质量好的一种酸洗工艺。

环保酸洗一般采用弱酸或中强酸，目前大部分单位采用磷酸，因为磷酸具有不影响下道处理、不易锈蚀等优点。

但是仅仅采用弱酸或中强酸酸洗成本很高，原因是老化太快，为此北京爱尔斯姆科技有限公司开发了环保酸洗净洗剂BW-500P，其主要作用就是延长老化时间、提高酸洗效率和酸洗质量、减少氢脆。

但是随着酸洗时间的延长，仍然会老化，我们同时开发了防老化添加剂和再生添加剂，其目的是大幅度提高酸液的使用寿命，做到更低的生产成本，使之接近盐酸酸洗。

环保酸洗工艺流程：多环节配比参数：1) 弱碱除油3%的BW-532中性高泡除油剂和0.2%左右的纯碱配成pH值为9.5-10.5的工作液，温度>10℃，时间10-15分钟。

2) 酸洗除油3% BW-500C酸洗除油剂和2-3%的磷酸配成工作液，温度10-40℃，时间10-15分钟。

磷酸可以用酸洗液内的酸调整pH值。

pH值﹤2.5。

3) 酸洗2.5-3.0% BW-500P和10-15%的磷酸配成工作液，温度45-55℃，时间：除净为止。

超声波除锈时6分钟左右，喷淋时5分钟左右。

4) 活化其作用是提高金属表面的活性，利于成膜，用于防锈时不进行活化。

活化剂根据后处理情况进行调整。

5) 防锈或成膜如果仅用于工序间防锈时，可选用无机防锈，成本较低，此时需要把活化工序改为中和工序;如果工件需要涂装时，则应采用增加涂层结合力的有机防锈液，或采用偶链剂、磷化液处理。

如今使用本套环保酸洗工艺流程的客户越来越多了，部分企业已经沿用此流程长达一两年之久，可谓是效果拔群。

双相不锈钢的酸洗配方
一、引言
双相不锈钢由于其独特的性能，如良好的抗腐蚀性、高强度和良好的可焊性等，被广泛应用于各种领域。

然而，在生产过程中，双相不锈钢表面可能会出现氧化皮、油污等杂质，影响其表面质量和使用效果。

因此，需要对双相不锈钢进行酸洗处理。

本文主要介绍一种适用于双相不锈钢的酸洗配方。

二、酸洗配方
1. 配方成分：
（1）硝酸：50%～70%
（2）氢氟酸：3%～5%
（3）硫酸：余量
（4）添加剂：适量
2. 配制方法：
将硝酸、氢氟酸、硫酸按照比例加入到槽中，然后慢慢加入添加剂，搅拌均匀后即可使用。

三、酸洗过程
1. 预处理：首先用清水冲洗双相不锈钢表面，去除表面的灰尘和油污。

2. 酸洗：将预处理后的双相不锈钢放入配制好的酸洗液中，保持温度在60℃～80℃之间，酸洗时间为10分钟～30分钟。

3. 水洗：酸洗结束后，立即用清水冲洗双相不锈钢表面，去除残留的酸洗液。

4. 干燥：用干燥的压缩空气或热风吹干双相不锈钢表面。

四、注意事项
1. 酸洗过程中应佩戴防护装备，防止酸液溅到皮肤或眼睛。

2. 酸洗后要及时用水冲洗，避免酸洗液在双相不锈钢表面停留时间过长，造成过度腐蚀。

3. 酸洗后的废液要按照相关规定进行处理，不能随意排放。

五、结语
双相不锈钢的酸洗是一项重要的生产工艺，选择合适的酸洗配方和正确的操作方法，可以有效地提高双相不锈钢的表面质量和使用效果。

同时，也要注意环境保护，合理处理酸洗废液。

各种钢铁用酸洗除锈配方讲述酸洗和除锈是钢铁处理过程中常用的方法，可以去除钢铁表面的氧化层、铁锈、油污等杂质，从而提高钢铁的质量和表面光洁度。

下面是几种常见的钢铁用酸洗和除锈配方的讲述。

1.盐酸酸洗配方：盐酸是一种常用的强酸，可以与钢铁表面的铁氧化物反应，形成水溶性的铁盐，从而起到除锈的作用。

具体的配方如下：-盐酸：1000毫升-水：1000毫升使用方法：1）将盐酸和水按照1:1的比例混合；2）将钢铁材料浸泡在酸溶液中，浸泡时间根据锈蚀情况而定，通常为10-30分钟；3）取出钢铁材料，用清水冲洗干净。

2.硝酸酸洗配方：硝酸是一种氧化性强的酸，可以去除钢铁表面的氧化膜。

具体的配方如下：-硝酸：1000毫升-水：1000毫升使用方法：1）将硝酸和水按照1:1的比例混合；2）将钢铁材料浸泡在酸溶液中，浸泡时间根据氧化膜的厚度而定，通常为10-30分钟；3）取出钢铁材料，用清水冲洗干净。

3.磷酸酸洗配方：磷酸可以与钢铁表面的锈蚀产物发生反应，形成可溶性的磷酸盐，从而起到除锈的作用。

具体的配方如下：-磷酸：500克-水：1000毫升使用方法：1）将磷酸加入适量的水中，充分溶解；2）将钢铁材料浸泡在酸溶液中，浸泡时间根据锈蚀情况而定，通常为10-30分钟；3）取出钢铁材料，用清水冲洗干净。

4.苯酚酸配方：苯酚酸是一种具有良好除锈效果的有机酸，可以溶解钢铁表面的锈蚀物。

具体的配方如下：-苯酚酸：500克-水：1000毫升使用方法：1）将苯酚酸加入适量的水中，充分溶解；2）将钢铁材料浸泡在酸溶液中，浸泡时间根据锈蚀情况而定，通常为10-30分钟；3）取出钢铁材料，用清水冲洗干净。

需要注意的是，使用酸洗和除锈配方时要注意安全。

酸具有腐蚀性，需要穿戴防护服、手套等个人防护装备，并在通风良好的环境下操作。

在操作过程中，应避免与皮肤直接接触，避免酸液飞溅伤人。

另外，尽量避免反应产生的酸性气体的吸入，防止造成损伤。

使用完毕后，应及时清洗容器和工具，避免残留物的腐蚀。

铁器酸洗处理工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!现代工业生产中，铁器酸洗处理工艺流程是一项重要的工艺流程，它广泛应用于各种金属表面处理中。

不锈钢表面酸洗液配方
注意：千万不能将水往酸液里加，不然要造成烧伤事故。

配制钝化液也是如此。

不锈钢表面钝化液配方
操作方法：
1、工人在配制酸洗、钝化液处前必须穿戴好必要的防护用品。

2、将配制好的酸洗液用毛刷在容器表面涂刷，直到容器表面的金属光泽明亮为止。

然后用清水冲洗表面1～2次。

3、待容器表面干燥后，将钝化液均匀第涂刷在容器表面，15分钟后用清水清洗，
呈中性溶液后擦干水迹。

然后自然风干。

使其表面形成一层抗腐蚀的氧化膜。

金属酸洗磷化作业指导书一、工艺流程：脱脂槽—水洗—硫酸酸洗—水洗—中和—水洗—金属表面调整—磷化—水洗—烫干—涂装二、各工艺段配制的槽液要求：1.脱脂槽液的配制（按1m3计算）配槽时加固体脱脂剂25—28公斤（边加边搅）、液体脱脂剂55—75公斤，搅拌溶解即可。

工艺条件：游离碱点：10—15点温度：25—45℃时间：15—20分钟。

注：不同工件表面油污差别较大，油污较重的，可适当提高脱脂液的浓度、温度及脱脂时间。

2.硫酸酸洗槽配制（按1m3计算）在槽中先加0.6-0.7m3水，然后缓慢、仔细加浓硫酸（按20-25%），最后加水至1m33.表面调整液的配制（按1m3计算）：表面调整液是在水中加固体表面调整剂，然后搅拌溶解即可。

按表调剂：水＝1：300（质量比）进行配制（即在1m3水中加3.5公斤表调剂）。

此时溶液PH值约为8—9。

使用条件：常温下工件浸渍2—3分钟。

4.磷化槽液的配制（按1m3计算）：磷化槽内的处理液由浓磷化液、中和剂和促进剂配制而成。

⑴磷化液的稀释：在1m3水中加磷化液60—70公斤，然后搅匀。

⑵中和剂：中和剂的作用是降低游离酸度。

在槽中加入磷化液后游离酸度较高，因此要向槽中加入中和剂（加前进行稀释）且边加边搅，使白色沉淀溶解，通过加入中和剂使槽液的游离酸度（FA）处于工艺范围。

游离酸度高，成膜慢，甚至不能成膜。

⑶促进剂：促进剂是实现低温磷化不可缺少的条件。

促进剂浓度低，磷化速度慢，太低则不能成膜；浓度高，磷化速度快，但过高，使渣量增大，因此应控制在适宜范围。

最初配槽时在1m3水中加2.0公斤促进剂，然后搅匀。

三.工艺性能指标：磷化温度（℃）常温35—45 游离酸度（FA） 1.2—1.8点处理时间（分）25—30 促进剂点数1—3点总酸度（TA）30—35点磷化膜外观浅灰色均匀完整膜四、检测分析：1.游离碱度（以点表示）：移取10毫升槽液于锥形瓶中，加2-3滴酚酞，用0.10mol/L盐酸或硫酸滴至淡红色，所消耗盐酸或硫酸毫升数即为游离碱点2.总酸度（以点表示）：移取10毫升槽液于锥形瓶中，加2—3滴酚酞，用0.10mol/L氢氧化钠标准液滴至粉红色，所消耗氢氧化钠毫升数即为总酸度。
