中波广播发射机天馈线系统及其简单工作原理

中波广播发射天线的原理及维护措施探微中波广播发射天线是广播发射系统中的核心组成部分，它是实现广播节目信号向远处传播的重要设备。

本文将探讨中波广播发射天线的原理及维护措施，并为广播从业者提供参考。

中波广播发射天线一般由天线塔、接地系统和天线本体三部分组成，其基本原理是利用地面上的导体进行辐射，将电磁波传输到远处。

首先，天线塔是中波广播发射天线的支架，一般选用钢构件、钢管、钢板等材料拼接而成，高度一般超过60米，以保证广播节目信号的传播距离。

其次，接地系统是天线发射系统的另一主要部分，其作用是降低辐射电流对塔周围建筑物及人体的影响，同时也是一个重要的防雷系统。

接地系统的主要构成包括接地网、接地线和接地反射器等。

最后，天线本体是广播节目信号的发射源，一般分为直线型天线和环形天线两种。

直线型天线一般由一组金属桅杆和射频天线馈线等部分构成，其结构紧凑，功率大，适用于广域覆盖；环形天线一般由一组同轴电缆、中心导线和导电盘等构成，其结构简单，功率小，适用于局部覆盖。

中波广播发射天线的维护工作非常重要，一旦存在故障或失效，将可能导致广播节目信号的中断甚至损毁天线。

因此，广播工程师和工作人员应当按照相关规定和标准，认真进行中波广播发射天线的维护和保养，同时也需要掌握相应的维护技巧和方法。

1.定期进行巡检和维护2.注意防雷和防静电中波广播发射天线具有较高的天线塔高度，易遭雷击，因此，广播工程师和工作人员需要加强天线的防雷保护。

其方法包括加设防雷针、防雷网等，同时还要注意防止静电的产生，避免静电造成的危害。

3.及时维修和更换零部件中波广播发射天线经过长时间的工作，其中的一些零部件可能出现损坏或失效的情况。

广播工程师和工作人员应当及时维修或更换损坏的零部件，确保天线的正常运行。

4.加强保安监管中波广播发射天线一般设置在较高的地方，容易受到破坏或盗窃的威胁。

因此，广播工程师和工作人员需要加强保安监管，落实24小时的安保措施，确保天线的安全和稳定。

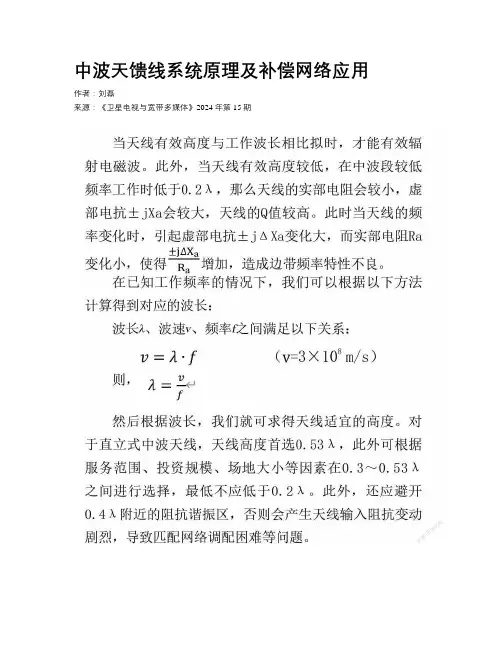

中波天馈线系统原理及补偿网络应用作者：***来源：《卫星电视与宽带多媒体》2024年第15期【摘要】中波天饋线系统是中波广播发射系统中至关重要的一个环节，在天馈线系统中，发射天线的高度、匹配网络的匹配情况等因素将直接影响到节目的播出和覆盖效果。

本文分析了解天馈线系统原理，掌握不同条件下的网络匹配形式，调试并使网络达到良好匹配，这对于发射台的技术维护人员来说尤为重要。

【关键词】中波天馈线系统；匹配网络；带宽；双频共塔；补偿网络中图分类号：TN92 文献标识码：A DOI：10.12246/j.issn.1673-0348.2024.15.010中波天馈线系统的作用，就是将发射机给馈线的高频电能最大程度地转换为向空间辐射的电磁能。

为实现这一目的，就需要用到天线匹配网络对发射机输出阻抗和天线阻抗之间进行调配，以实现最大功率传输。

在实现网络调配的过程中，天线自阻抗的影响非常大，良好的天线能够使网络结构简单、调试方便，并且运行稳定。

但是往往由于多种原因，天线自阻抗会不够理想，那么就需要采用一些特定结构的网络对上述问题进行解决，从而拓展网络带宽，提升技术指标。

本文对中波天馈线系统的原理，常见的匹配网络形式及天线高度对匹配网络的影响等方面进行了简要介绍。

同时，通过实际案例对补偿网络的应用进行了深入分析，为改善天馈线系统的运行状况提供了一种有效的解决方法。

1. 常用的匹配网络形式中波天馈线系统常用的匹配网络有Г型匹配网络、T型匹配网络和π型匹配网络这三种，它们的特点及适用情况如下：（1）Г型匹配网络。

分为正Г型匹配网络和倒Г型匹配网络，是最基本的匹配网络之一，具有结构简单、成本低、容易实现调配等优点。

但因Г型匹配网络不能同时满足对Q值的要求，所以适合用于单频单塔的匹配网络。

在具体使用中，若Ra＜ZC（馈线特性阻抗）时，采用正Г型；当Ra＞ZC时，采用倒Г型。

（2）T、π型匹配网络。

当多频共塔时，需要增加阻塞网络和泄露网络，此时这些网络对载频和上下边频呈现出的阻抗不同，多个阻塞网络串接时，上、下边带频率和载频的电抗差会累计叠加，产生边带反射。

中波天馈线系统之中波天线与馈线演示文稿中波天线的作用是将发射机产生的大功率高频信号发送出去。

是除发射机之外决定发射质量的重要装置。

常见的中波天线有120米桅杆式拉线天线、76米加顶式桅杆拉线天线、120米自立式中波天线、76米自立式中波天线、120米并馈式接地天线、120米新式多功能并馈式天线、33米锥面顶负荷小天线、48米自立式双锥天线。

中波天线阻抗也称作输入阻抗，是中波发射天线的一个重要属性。

输入阻抗是中波天线馈电点电压与馈电点电流的比值。

公式为Zin=Uin除于Iin，中波天线的阻抗为复数阻抗，既有实部R，又有虚部感抗或容抗±jx。

不同的中波天线有着不同的阻抗特性，且随着工作频率的变化而变化。

比如：120米拉线天线输入603千赫信号时，实部阻抗为37欧姆；输入1098千赫信号时，实部阻抗为392欧姆；输入1503千赫信号时，实部阻抗为34欧姆。

除此之外，中波天线阻抗还与天线高度，边长、地井、地网及土壤条件有关。

以下是常见中波天线阻抗曲线：120米桅杆式天线阻抗曲线、76米桅杆式天线阻抗曲线、120米串馈式自立天线阻抗曲线、33米锥面顶负荷小天线阻抗曲线、120米并馈式自立天线阻抗曲线。

早期的中波馈线多采用笼式馈线，有6线、16线和24线几种形式。

笼式馈线中间导线为热端，传送射频信号；四周导线为冷端，通过线杆的接地线与大地连接。

一般采用多根直径6毫米或4毫米的铜包钢作为馈线。

由于传统的笼式馈线损耗大，安装复杂，后来采用损耗小、安装方便的同轴馈线。

同轴馈线采用铜硬馈与发射机连接，内部采用真空封装形式，可确保馈线的绝缘度和导电特性。

同轴馈线由四部分组成，最外层是聚丙烯保护层、第二层是带螺纹的铜管屏蔽层、第三层是绝缘支架、第四层是导电铜杆。

常见中波同轴馈线由50欧姆80毫米馈管、50欧姆37毫米馈管、50欧姆15毫米及更小规格的馈管。

中波同轴馈管阻抗大多以50欧姆为主，部分使用75欧姆的。

中波广播发射天线原理与场区保护中波广播发射天线是广播电台发射信号的重要设备之一，可以将电台产生的无线电信号转化成空中电磁波，广播给远处的听众。

在这篇文章中，我们将介绍中波广播发射天线的工作原理以及场区保护措施。

中波广播发射天线的工作原理可以简单地分为两个部分，即天线输入和天线辐射。

首先是天线输入。

中波广播电台通过发射机产生无线电信号，然后将这些信号输入到发射天线上。

发射机的输出信号经过调频调幅等处理后，通过馈线系统传送到天线导线上。

天线导线是由一根或多根金属导体构成的长导线。

这些导体可以是实心铜线或铜管，具有良好的导电性能。

导线终端通常与地面建立良好的接地连接。

其次是天线辐射。

当发射机信号输入到导线上时，导线会在空中产生电磁振荡。

这个振荡过程是通过导线和空气之间的电磁场相互作用来实现的。

在电磁场中，导线上的电子会被电场力和磁场力推动。

当电子移动时，就会产生电流，并通过导线辐射出去。

这些辐射出去的电磁波被称为天线的辐射场。

这种辐射场的特点是具有一定的频率范围，对应于中波广播的频率范围。

此外，天线辐射的方向性较好，可以较远地传播广播信号。

由于中波广播发射天线产生的辐射场非常强大，为了确保广播信号能正常传播，需要采取一些场区保护措施。

首先是防雷保护。

由于中波广播发射天线高耸在空中，容易成为雷电的靶子。

为了保护天线不被雷击，通常在天线导线上安装避雷针或避雷网，将雷电引到地下。

其次是防腐保护。

中波广播发射天线通常是由金属构成的，如果不进行防腐处理，容易受到大气的腐蚀。

因此，在天线表面可以涂覆一层腐蚀保护剂，例如环氧树脂等。

另外，还需要注意一些特殊情况下的场区保护。

例如，在附近设置防护栅栏，以防止未经授权的人员进入发射天线场区。

同时，发射天线附近也需要设立明显的安全标志，提醒人们注意安全。

总结起来，中波广播发射天线是广播电台中的重要设备，通过将电台产生的信号转化成空中电磁波，将广播内容传播给远处的听众。

通过合理的设计和场区保护措施，可以确保广播信号的正常传播，同时保障周围的人员和设备的安全。

中波广播发射机天馈线系统及其简单工作原理中波广播发射机天馈线系统及其简单工作原理新疆广电局2071台王庆玲要将广播信号发送到千家万户，仅仅只有发射机还是不够的，我们还需要天馈线系统将发射机送出的高频调幅信号发送出去，下面简单给大家介绍一下天馈线系统的基本组成和工作原理。

一、天馈线系统的基本组成及其简单工作原理天馈线系统一般由馈线、匹配网络和天线组成。

其示意图如下所示：天馈线系统示意图1.馈线：其作用是用来传输高频能量的。

我们日常使用的馈线主要有各类馈管和笼形馈线。

馈线的最主要的参数是特性阻抗，在允许的频率范围内，馈线上任何一点的电压和电流的比值为一常数，即特性阻抗。

我们在实际使用中，如馈线系统和天线的阻抗不能很好的匹配，那么将在馈线上出现反射波，也就是说发射机发射出去的能量不能完全地发射出去，将有一部分被反射回来。

2.匹配网络：其作用是使馈线系统和天线的阻抗达到匹配。

一般情况下，馈线的特性阻抗和发射天线的阻抗总是不一样的，天线阻抗一般为复阻抗，为了将发射机的高频能量最有效地传送到天线上去，就需要匹配网络使天线与馈线达到阻抗匹配。

其原理示意图如下：实际应用中，电容C是由许多电容串并联组合而成的。

3.天线：天线的作用就是将发射机送出的高频调幅信号，传送到四面八方。

中波段的电磁波在沿地面传播时损耗比较小，传播距离比较远，因此中波天线多采用垂直天线，俗称铁塔。

二、双频共塔是指利用同一座铁塔，同时播出不同频率的节目，此项措施可以有效节约天线场地，少架铁塔，具有显著的经济效益。

双频共塔一般适合于中波小功率发射台，其示意图如下所示：其中C1 、L1和C2、L2组成并联谐振网络，谐振于对方频率，起到阻塞对方频率的作用，防止另一频率对本方频率的干扰。

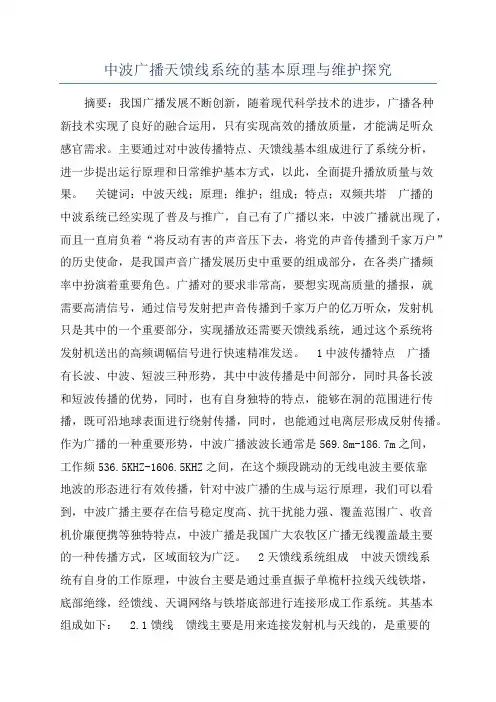

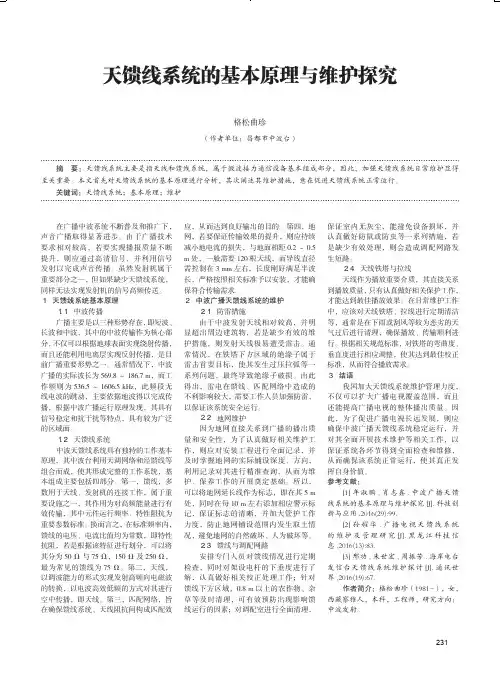

中波广播天馈线系统的基本原理与维护探究摘要：我国广播发展不断创新，随着现代科学技术的进步，广播各种新技术实现了良好的融合运用，只有实现高效的播放质量，才能满足听众感官需求。

主要通过对中波传播特点、天馈线基本组成进行了系统分析，进一步提出运行原理和日常维护基本方式，以此，全面提升播放质量与效果。

关键词：中波天线；原理；维护；组成；特点；双频共塔广播的中波系统已经实现了普及与推广，自己有了广播以来，中波广播就出现了，而且一直肩负着“将反动有害的声音压下去，将党的声音传播到千家万户”的历史使命，是我国声音广播发展历史中重要的组成部分，在各类广播频率中扮演着重要角色。

广播对的要求非常高，要想实现高质量的播报，就需要高清信号，通过信号发射把声音传播到千家万户的亿万听众，发射机只是其中的一个重要部分，实现播放还需要天馈线系统，通过这个系统将发射机送出的高频调幅信号进行快速精准发送。

1中波传播特点广播有长波、中波、短波三种形势，其中中波传播是中间部分，同时具备长波和短波传播的优势，同时，也有自身独特的特点，能够在洞的范围进行传播，既可沿地球表面进行绕射传播，同时，也能通过电离层形成反射传播。

作为广播的一种重要形势，中波广播波波长通常是569.8m-186.7m之间，工作频536.5KHZ-1606.5KHZ之间，在这个频段跳动的无线电波主要依靠地波的形态进行有效传播，针对中波广播的生成与运行原理，我们可以看到，中波广播主要存在信号稳定度高、抗干扰能力强、覆盖范围广、收音机价廉便携等独特特点，中波广播是我国广大农牧区广播无线覆盖最主要的一种传播方式，区域面较为广泛。

2天馈线系统组成中波天馈线系统有自身的工作原理，中波台主要是通过垂直振子单桅杆拉线天线铁塔，底部绝缘，经馈线、天调网络与铁塔底部进行连接形成工作系统。

其基本组成如下： 2.1馈线馈线主要是用来连接发射机与天线的，是重要的硬件设施设备，主要作用是传输高频的能量，压根高标准的参数运行，馈线重要的参数就是元件工作频率和特性阻抗，也就是说，在一定的标准频率范围，馈线任一点电压和电流比值是常数，也就是说特性阻抗。

中波广播发射天线的原理及维护措施探微中波广播发射天线是用来发射中波电波信号的装置，广播发射天线原理的基本框架是由发射机、天线、馈线、地网等部分组成。

下面将对中波广播发射天线的原理及维护措施进行详细的探讨。

中波广播发射天线的原理主要包括以下几个方面：1.频率选择：发射机通过振荡电路产生中波信号，信号的频率被选择为合适的中波频率范围，一般为频率范围在525kHz至1605kHz。

2.调幅：中波信号的幅度根据音频信号进行调制，通过调幅过程，将音频信号的信息嵌入到中波信号中。

3.功放：发射机将调幅好的中波信号经过功放放大，提高信号的传输能力，以便信号能够覆盖更远的范围。

4.天线：发射机输出的中波信号经过馈线连接到天线上，天线将信号以无线电波的形式辐射出去。

1.保持清洁：定期清洁天线及其附件，避免积尘和杂物对天线的影响。

注意防止维护人员使用锐利的物体对天线进行清洁，以免刮伤天线表面。

2.防雷击：中波广播发射天线在工作时易受雷电攻击，因此需要加装避雷设备和接地装置，保护天线和馈线。

3.定期维护：定期检查天线、馈线和地网的接触情况，并对损坏或老化的部分进行更换和维修，确保天线系统的正常运行。

4.定期测量：定期对天线系统进行测量和校准，检查天线的工作状态是否符合要求。

可以通过测量和校准来发现问题，并及时采取措施解决。

5.环境保护：保护天线周围的环境，避免在天线附近进行违规建设或开展其他有害活动，确保环境的清洁和安全。

中波广播发射天线的原理及维护措施是广播系统运行的重要组成部分。

了解和掌握中波广播发射天线的原理，以及采取正确的维护措施，可以确保广播系统的稳定运行，提高广播的传输效果和覆盖范围。

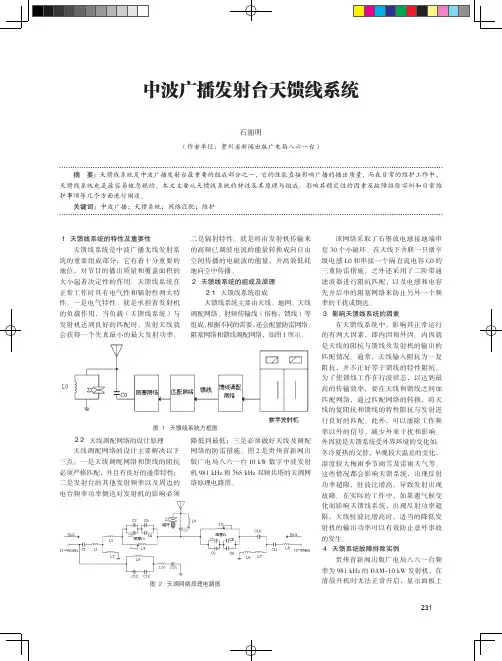

图１　天馈线系统方框图２．２　天线调配网络的设计原理天线调配网络的设计主要解决以下三点：一是天线调配网络和馈线的阻抗必须严格匹配，并且有良好的通带特性；二是发射台的其他发射频率以及周边的电台频率功率倒送对发射机的影响必须降低到最低；三是必须做好天线及调配网络的防雷措施。

图2是贵州省新闻出版广电局八六一台10 kW数字中波发射机981 kHz和765 kHz双频共塔的天调网络原理电路图。

图２　天调网络原理电路图图３　烧焦的馈管接头５　天馈线系统的维护为了不断地提高中波广播天馈线系统可靠运行以及延长天馈线系统的使用寿命，应该定期对天馈线系统进行巡检和维护，在平时的维护工作中要注意以下几个方面。

５．１　天调网络部分天调网络一般都安置在旷野中的天调室内，应该定期地对其进行除尘，防止尘埃等造成网络短路。

在调配室里定期放置灭鼠药，阻止老鼠、蟑螂、壁虎和蜘蛛等进入，减少天调网络发生短路故障的可能。

在季节变换时，大地的介电常数发生了变化，也将会改变发射机天线的分布电流，进而导致发射机天线的特性阻抗与馈线的阻抗发生变化。

从（上接第229页）广播电视无线发射与安全播出的整个过程和具体的环节都需要专业人员的专业水平的保障，所以，提高相关技术人员的综合素质尤为重要。

应该通过定期或不定期的培训和考核，提高广播电视相关技术人员的综合业务能力，增强其对技术设备的使用、操作、管理和养护水平，使其按照相应的操作规范和操作要求进行操作，减少和避免人为原因对广播电视无线发射和播出质量的影响。

广播的电视无线发射和播出的相关人员应进行一定的职业素养的培养和教育。

当今的广播电视极大地依赖于高新科技，技术上的革新和设备的更新换代日新月异，相关技术人员只有保持良好的职业清醒度，严格要求自己，与时俱进，不断积极主动地学习和接收新知识、新技能，提高自己的业务能力和职业技能，才能适应不断发展变化的广播电视产业和。

中波发射台天馈系统维护及故障处理
中波发射台天馈系统是发射台中起着重要作用的一部分，负责将信号从发射机传输到
天线，因此对其维护和故障处理非常重要。

在进行维护和故障处理之前，需要先了解天馈
系统的工作原理和常见故障。

天馈系统主要由馈线、连接器、电离层插入装置及天线组成。

馈线将发射机的输出信
号传输到天线，连接器用于连接馈线和其它部件，电离层插入装置用于调整信号的有效反
射系数，以匹配电离层特性，“电离层”内未被反射的高频信号可以继续传播到地球并接受。

在维护天馈系统时，需要检查馈线和连接器的完好性，确保其不受损或生锈。

若发现
馈线或连接器有问题，应及时更换或修复。

还需定期检查天线的定向角度，确保其与收信
设备的定向角度一致。

还应定期对电离层插入装置进行检测和维护，以确保其正常工作。

在处理天馈系统故障时，首先需要根据故障现象进行排查。

可能出现的故障包括馈线
连接不良、馈线断路、连接器接触不良、电离层插入装置故障等。

如果发现馈线连接不良，应检查连接器是否松动，如果松动则可以重新紧固；如果发现馈线断路，应更换馈线；如
果出现连接器接触不良，可以尝试清洁连接器并重新连接；如果电离层插入装置故障，可
能需要更换或修复。

在进行维护和故障处理时，需要遵循安全操作规程，确保操作人员的安全。

在检修过
程中，应将天馈系统断开与电源的连接，避免电击等事故发生。

还需要使用合适的工具和
设备进行维修和处理。

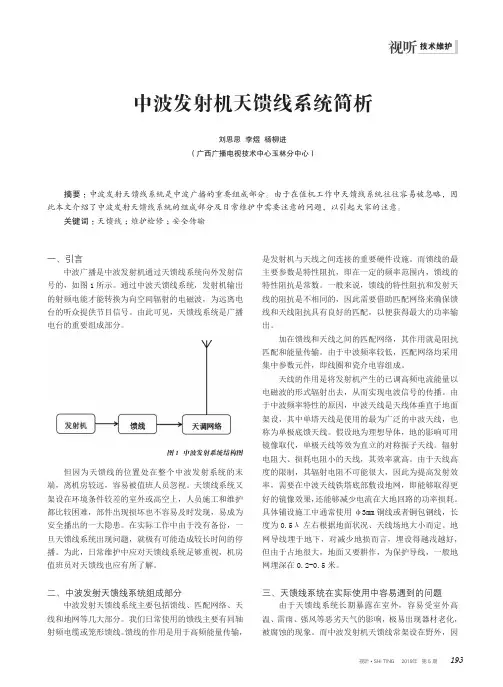

视听 • SHI TING 2019年 第 5 期193技术维护一、引言中波广播是中波发射机通过天馈线系统向外发射信号的，如图1所示。

通过中波天馈线系统，发射机输出的射频电能才能转换为向空间辐射的电磁波，为远离电台的听众提供节目信号。

由此可见，天馈线系统是广播电台的重要组成部分。

但因为天馈线的位置处在整个中波发射系统的末端，离机房较远，容易被值班人员忽视。

天馈线系统又架设在环境条件较差的室外或高空上，人员施工和维护都比较困难，部件出现损坏也不容易及时发现，易成为安全播出的一大隐患。

在实际工作中由于没有备份，一旦天馈线系统出现问题，就极有可能造成较长时间的停播。

为此，日常维护中应对天馈线系统足够重视，机房值班员对天馈线也应有所了解。

二、中波发射天馈线系统组成部分中波发射天馈线系统主要包括馈线、匹配网络、天线和地网等几大部分。

我们日常使用的馈线主要有同轴射频电缆或笼形馈线。

馈线的作用是用于高频能量传输，是发射机与天线之间连接的重要硬件设施。

而馈线的最主要参数是特性阻抗，即在一定的频率范围内，馈线的特性阻抗是常数。

一般来说，馈线的特性阻抗和发射天线的阻抗是不相同的，因此需要借助匹配网络来确保馈线和天线阻抗具有良好的匹配，以便获得最大的功率输出。

加在馈线和天线之间的匹配网络，其作用就是阻抗匹配和能量传输。

由于中波频率较低，匹配网络均采用集中参数元件，即线圈和瓷介电容组成。

天线的作用是将发射机产生的已调高频电流能量以电磁波的形式辐射出去，从而实现电波信号的传播。

由于中波频率特性的原因，中波天线是天线体垂直于地面架设，其中单塔天线是使用的最为广泛的中波天线，也称为单极底馈天线。

假设地为理想导体，地的影响可用镜像取代，单极天线等效为直立的对称振子天线。

辐射电阻大、损耗电阻小的天线，其效率就高。

由于天线高度的限制，其辐射电阻不可能很大，因此为提高发射效率，需要在中波天线铁塔底部敷设地网，即能够取得更好的镜像效果，还能够减少电流在大地回路的功率损耗。

中波广播发射天线的原理及维护措施探微中波广播发射天线是广播行业中非常重要的设备之一，它能够将电台发出的信号转化成空气中的电磁波，从而传播到广大的接收器中。

在新闻、政治、文化等各个领域都起着非常重要的作用，因此对于中波广播发射天线的原理及维护措施进行探微是非常有必要的。

中波广播发射天线的原理是基于电磁感应和电磁波的传播原理。

电台通过音频信号源，经过调制后，驱动射频信号源，将信号转化成射频信号。

然后经过射频功率放大后就通过馈线，最后到达天线，然后转化成空气中的电磁波，传播到广大的接收器中。

天线是中波广播发射的重要装置，天线的性能将直接影响到广播的覆盖范围和接收效果。

在实际应用中，天线的维护和保养也是非常重要的。

合理的维护措施能够确保天线的正常运行，延长天线的寿命，同时也能够提高广播的传播质量和覆盖范围。

天线的外观和结构要经常进行检查，发现锈蚀、损坏等情况及时进行修复和保养。

馈线和连接部分是天线性能的关键。

馈线要保持整洁干净，连接处要紧固牢固，接触良好。

天线的地面、接地系统也要进行检查和维护，保证接地系统的良好接触和导电性。

天线的频率调整和校准也是非常重要的。

在一些特殊情况下，天线的频率可能需要进行调整，比如遇到大的温度变化、气压变化等情况时，天线的频率可能会产生变化，这时需要及时调整。

而天线的校准也非常重要，通过专业的设备进行定期的校准，能够确保天线的工作频率和发射调制都处于最佳状态。

对于一些特殊环境下的天线，比如在沙漠、海滨等特殊环境下的天线，还需要特别注意防腐和防尘措施。

在这些环境中，腐蚀、风沙、海水侵蚀等因素都会对天线造成损坏和影响，因此需要进行更加细致和专业的维护和保养。

中波广播发射天线的原理及维护措施是非常重要的，有了合理的维护和保养，能够确保天线的正常工作，延长天线的使用寿命，并且提高广播的传播质量和覆盖范围。

在企业和机构中要重视对中波广播发射天线的维护工作，加强人员的培训和管理，确保天线的正常工作。

中波广播发射天线的原理及维护措施探微
中波广播发射天线是将电磁波信号转化为空间电磁场传输的设备，它由发射塔架、导
线射频开关、天线阵列、预调器等各个部分组成。

其工作原理主要是在传送线上输入高频
信号，通过导线射频开关将信号连接至天线阵列，再利用天线阵列将其转换成电磁波信号，进而以指定的发射功率向指定方向辐射发射。

中波广播发射天线的维护需要注意以下几点：
1.定期检查天线系统的电气性能。

定期检查天线里的各种材料、设备的绝缘性能是否
良好，以及所使用的电气绝缘油的是否受到污染，决定其是否会影响传输效果。

2.定期检查预调器的工作效果。

预调器是防止馈线与天线工作不匹配而出现驻波的设备。

检查预调器是否工作正常，避免不正常的情况影响信号的传输。

3.定期检查天线阵列是否存在故障。

天线阵列是天线的主要组成部分，定期检查其工
作是否正常，以及天线上是否有松动、断裂、腐蚀等问题。

4.定期清洗天线阵列的表面。

天线的表面容易受到各种外界因素的影响，表面有可能
产生污垢或者腐蚀现象，因此定期清洗天线表面，可以提高天线的工作效率，避免影响信
号的传输。

总而言之，中波广播发射天线是广播传输的重要设备，必须重视其的维护和管理，只
有这样才能保证中波广播发射系统的正常转播。

中波广播天调网络工作原理与调试摘要：随着我国各学科领域科学技术地高速发展，电子信息技术得到了显著的提升，如今已被被用于各个领域当中。

中波广播发射机作为当今广播电视播出行业中运用最为广泛的发射机，其在实际运用当中的不足逐步得到了改进与完善，真正实现了中波发射网络系统的优化状态。

本文对中波广播发射机天调网络设计与调试进行总结与分析。

关键词：中波广播发射机；天调网络；设计；调试中波广播发射机在实际的运用当中，具有经济实用、维护较简单等特点，所以人们对其的使用度逐渐提高。

但由于中波广播发射机在实际使用过程中环境的不同，可能存在停止播放或播放质量不达标的情况。

由于广播电视行业在信号转播发射过程中具有“高质量，不间断”的要求，所以要想增强中波广播发射机的稳定性，提高播出质量，就一定要对其相关的天调网络的设计与调试上进行有效的改进与加强。

1 中波调幅广播概述1.1 中波频率范围在300 kHz～3 MHz的无线电波称为中频无线电波，简称中波，它可以利用地波和天波传播。

地波传输损耗小，绕射能力强，传输距离远，一般为几百千米，为中波的主要传播方式。

另外，天波通过电离层反射传播，中波夜间也可以利用天波传播方式，天波传播距离更远，可达几千千米，但信号不稳定、干扰大，是发射台之间的干扰源之一，因此不作为主要传播方式。

1.2 中波广播我国规定中波调幅广播的频率范围为525～1605 kHz。

离发射台较近的场强稳定的区域为广播电台的主要服务区，此区的半径由发射机功率、发射天线的特性以及周边地质情况决定。

相同发射机、相同功率在相同的天线上发射广播节目，平原地区的广播覆盖范围一般要比山区、丘陵地区大得多。

在城市里楼层的高度、密集程度也会对中波广播的收听信号造成不同程度的干扰和影响。

1.3 中波广播的工作原理广播电台播出节目，首先把声音通过话筒转换成音频信号，音频信号被发射机产生的载波信号调制，载波信号幅度随音频信号进行相应的变化，使我们传送的音频信号包含在高频载波信号之内；高频载波信号再经过放大后以高频电流的形式，通过发射机与天线之间连接的馈线传送到发射天线上，形成无线电波向外发射，发射天线则起到向外辐射无线电波的作用。

中波广播发射天线的原理与维护中波广播发射天线的原理可简单地概括为：当电流通过天线时，根据电磁感应原理，电流就会在周围形成一个电磁场。

随着电流的变化，电磁场也会随之变化。

这样的变化会产生电磁波，从而实现信号的发射。

中波广播发射天线通常采用竖直极化方式发射信号，天线的高度和长度通常与波长成比例。

日常巡检是保证天线正常运行的基础。

巡检人员需要定期检查天线的外观，确保无明显损伤，如腐蚀、锈蚀等。

同时，还需要检查天线与接地系统的连接是否牢固，避免因不良接触导致信号传输中断。

此外，应检查天线的工作环境，确保周围无干扰源，例如高压电线、无线电发射机等。

定期维护是确保天线持续高效工作的重要措施。

定期维护的内容包括清洁、调试和保养。

清洁天线可以去除灰尘、腐蚀物等杂质，保持天线表面的光滑，提高电流的流动性和信号的传输效率。

调试方面，需定期检查天线的工作状况，如输出功率、频率、谐振等参数，确保天线的正常运行。

保养方面，需要定期检查绝缘体、接头等材料的耐久性，并进行必要的更替和修复。

故障排除是维护工作中不可或缺的环节。

一旦发现问题，需要迅速定位，修复故障以保证信号的正常传输。

常见的故障包括线路松动、天线损坏、接地系统故障等。

排除故障的方法主要包括检查电缆连接是否牢固、天线是否有明显的物理损伤，通过检测设备对电流、电压、功率等参数进行精确测量，以确定问题所在，并进行相应维修或更换。

维护工作需要专业的技术人员进行操作，并遵守相关的安全规范。

总结来说，中波广播发射天线的维护工作包括日常巡检、定期维护和故障排除，这些工作的目的是确保天线的正常运行，提高广播信号的传输效率和质量。

只有对天线进行有效的维护，才能保证广播节目正常传播，满足观众的需求。

中波发射系统天馈线调配网络的组成与工作原理剖析发布时间：2022-08-21T10:41:22.677Z 来源：《科技新时代》2022年2期作者：陈方煜[导读] 中波天馈线调配网络的作用是实现天馈线与馈线的阻抗匹配陈方煜青海省广播电视局九二七台青海海西 816100摘要：中波天馈线调配网络的作用是实现天馈线与馈线的阻抗匹配，其工作状态好坏直接影响整个发射系统的效果，本文结合中波天馈线系统设计实例，对调配网络的组成和工作原理进行详细的论述。

关键词：中波天馈线系统；调配网络；组成和工作原理0引言在中波广播发射系统中，核心设备发射机的阻抗是一定的，新型全固态中波发射机阻抗一般是50Ω，那么发射机到发射天线的传输馈线阻抗一定也是配套的50Ω。

在理想的状态下，我们希望发射天线也是50Ω，这样的话，发射效率才能达到最大，但实际的情况是，发射天线的阻抗是一个随频率变化而变化的曲线，而且有虚部和实部阻抗，不容易实现与馈线的匹配，只有在天线与馈线中间加设一个调配网络，才能实现天线与馈线的阻抗匹配。

在设计和安装调配网络时，考虑到邻近频率干扰、雷电侵袭等问题，还应给调配网络加装阻塞同塔频率的阻塞网络、吸收本台其他干扰频率的吸收网络和消除雷电侵袭的防雷网络。

1 调配网络的组成中波天馈线调配网络由基本的匹配网络、阻塞网络、吸收网络和消除雷电侵袭的防雷网络组成。

1.1匹配网络匹配网络是天馈线调配网络必不可少的基本单元。

常见的匹配形式有Г型、倒Г型、T型和π型四种形式。

根据本台发射频率的基本情况设计匹配单元：当传输馈线的阻抗大于发射天线阻抗时宜采用Г型匹配网络；当传输馈线阻抗小于发射天线阻抗时宜采用倒Г型匹配网络；当传输馈线阻抗和发射天线阻抗都比较小时宜采用T型匹配网络；当传输馈线阻抗和发射天线阻抗都比较大时宜采用π型匹配网络。

当然，根据本台发射频率和发射功率具体情况，可灵活运用匹配网络形式。

也可采用复合匹配方式，以达到最好的匹配效果。

中波广播发射机天馈线系统的工作机制应用首先，中波广播发射机的天馈线系统的工作机制包括信号传输和天线调谐。

信号传输是指将发射机输出的电信号通过天馈线传输到天线的过程。

天线调谐是指将天馈线传输到天线的信号进行调谐，使其能够达到最佳的辐射效果。

在信号传输方面，中波广播发射机的天馈线系统采用的是电传输方式。

具体来说，发射机输出的电信号经过调制、放大等处理后，通过馈线输入到天线驻波计的耦合环上。

然后，耦合环将电信号通过一定的耦合方式传输给天线。

在传输过程中，需要注意信号的衰减问题，以保证良好的信号传输质量。

天线调谐是为了使信号能够达到最佳的辐射效果，即在给定的频率范围内，实现最大的辐射功率。

天线调谐的主要方式是通过调节天线的长度来改变天线的阻抗匹配，从而使其在给定频率处有最小的反射系数。

这样一来，天馈线系统传输到天线的信号就能够充分辐射出去，提高发射功率。

在应用方面，中波广播发射机的天馈线系统主要用于中波广播传输。

中波广播是一种较长波长的电磁波，传输范围广，穿透力强。

中波广播主要用于大范围的地面广播，比如国家级的广播电台。

天馈线系统的作用是将发射机输出的信号传输到天线，然后由天线将信号辐射出去，实现大范围的广播传输。

此外，中波广播发射机天馈线系统还可以应用于其他领域，比如海事通信、军事通信等。

在海事通信方面，中波广播发射机的天馈线系统可以应用于船舶或岸基台站的通信系统中，实现海上通信。

在军事通信方面，中波广播发射机的天馈线系统可以用于军事指挥通信系统中，提供远距离的通信能力。

综上所述，中波广播发射机天馈线系统的工作机制及应用主要涉及到信号传输、天线调谐、功率传输等多个方面。

它在中波广播传输以及其他领域的通信中都有重要的应用意义。
