PDM中波广播发射机的原理维护

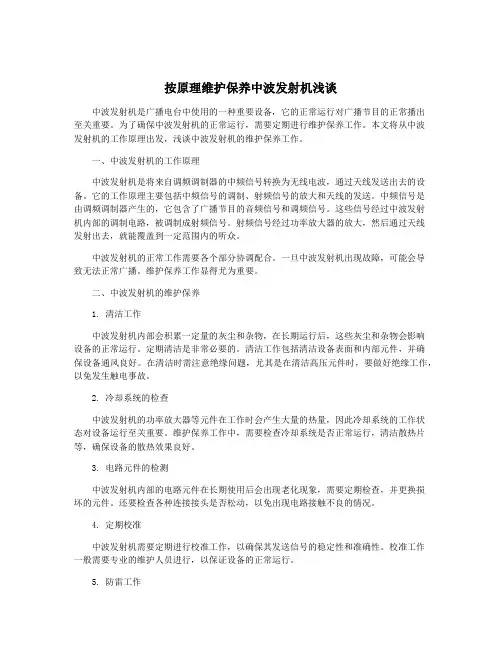

按原理维护保养中波发射机浅谈中波发射机是广播电台中使用的一种重要设备，它的正常运行对广播节目的正常播出至关重要。

为了确保中波发射机的正常运行，需要定期进行维护保养工作。

本文将从中波发射机的工作原理出发，浅谈中波发射机的维护保养工作。

一、中波发射机的工作原理中波发射机是将来自调频调制器的中频信号转换为无线电波，通过天线发送出去的设备。

它的工作原理主要包括中频信号的调制、射频信号的放大和天线的发送。

中频信号是由调频调制器产生的，它包含了广播节目的音频信号和调频信号。

这些信号经过中波发射机内部的调制电路，被调制成射频信号。

射频信号经过功率放大器的放大，然后通过天线发射出去，就能覆盖到一定范围内的听众。

中波发射机的正常工作需要各个部分协调配合。

一旦中波发射机出现故障，可能会导致无法正常广播。

维护保养工作显得尤为重要。

二、中波发射机的维护保养1. 清洁工作中波发射机内部会积累一定量的灰尘和杂物，在长期运行后，这些灰尘和杂物会影响设备的正常运行。

定期清洁是非常必要的。

清洁工作包括清洁设备表面和内部元件，并确保设备通风良好。

在清洁时需注意绝缘问题，尤其是在清洁高压元件时，要做好绝缘工作，以免发生触电事故。

2. 冷却系统的检查中波发射机的功率放大器等元件在工作时会产生大量的热量，因此冷却系统的工作状态对设备运行至关重要。

维护保养工作中，需要检查冷却系统是否正常运行，清洁散热片等，确保设备的散热效果良好。

3. 电路元件的检测中波发射机内部的电路元件在长期使用后会出现老化现象，需要定期检查，并更换损坏的元件。

还要检查各种连接接头是否松动，以免出现电路接触不良的情况。

4. 定期校准中波发射机需要定期进行校准工作，以确保其发送信号的稳定性和准确性。

校准工作一般需要专业的维护人员进行，以保证设备的正常运行。

5. 防雷工作中波发射机安装在室外，容易受到雷击的影响。

防雷工作也是非常重要的一项维护保养工作。

安装避雷器，接地等工作是必不可少的。

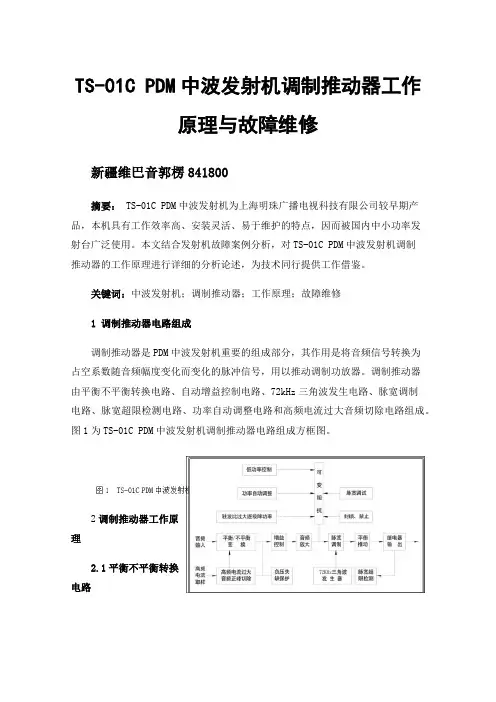

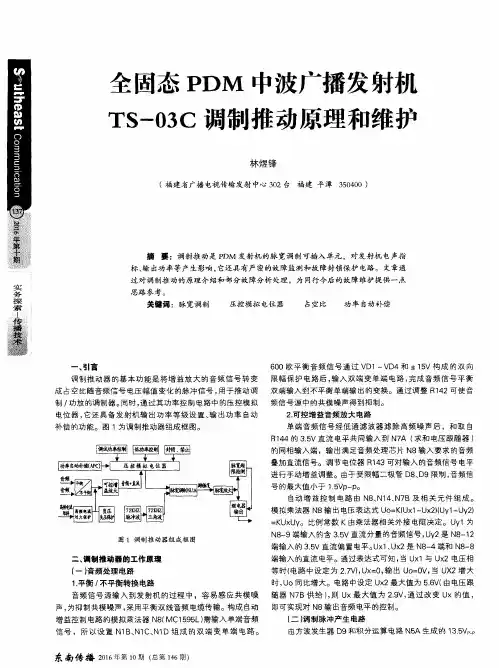

TS-01C PDM中波发射机调制推动器工作原理与故障维修新疆维巴音郭楞841800摘要： TS-01C PDM中波发射机为上海明珠广播电视科技有限公司较早期产品，本机具有工作效率高、安装灵活、易于维护的特点，因而被国内中小功率发射台广泛使用。

本文结合发射机故障案例分析，对TS-01C PDM中波发射机调制推动器的工作原理进行详细的分析论述，为技术同行提供工作借鉴。

关键词：中波发射机；调制推动器；工作原理；故障维修1 调制推动器电路组成调制推动器是PDM中波发射机重要的组成部分，其作用是将音频信号转换为占空系数随音频幅度变化而变化的脉冲信号，用以推动调制功放器。

调制推动器由平衡不平衡转换电路、自动增益控制电路、72kHz三角波发生电路、脉宽调制电路、脉宽超限检测电路、功率自动调整电路和高频电流过大音频切除电路组成。

图1为TS-01C PDM中波发射机调制推动器电路组成方框图。

2调制推动器工作原理2.1平衡不平衡转换电路由信号源来的平衡音频信号送到本机音频输入板，经低通滤波器滤除杂波干扰后送到调制推动器。

平衡音频信号经跟随器N1C、N1D 加至运放N1B 同相端和反相端，在输出端得到不平衡的音频信号，调整R142 可以使来自音频信号源的共模噪声得到抑制。

L1、C7、C8 组成的低通滤波器可以滤除高频噪声，调节R143可进行手动增益控制。

(调制推动器电路原理图可参考随机图纸SBL.2.822.000)2.2 自动增益控制电路自动增益控制电路由 N8、N14、N7B 组成。

N8为模拟乘法器，音频信号由N8的9脚和12脚输入，直流控制电压由N8的4脚和8脚输入。

改变8脚电压值,可实现增益控制。

N5B同相端输入直流电压，反相端输入音频信号，输出端为直流电压上叠加经放大的音频信号。

N14A、N14B构成窗式比较器，其上下门限电平分别通过R152、R151调整得到，当N5B输出的音频信号负半周高于N14的7脚或低于N14的4脚基准电压时，比较器输出低电平，C19、C20上的电压分别经VD15、VD16、VD17、VD18放电，N7B输出低电平，N8的8脚电位随之降低，即直流控制电压降低，N8增益降低，同时N7B 输出的低电平还使N14C、N14D输出翻转为高电平，VD26导通，给出音频超限指示。

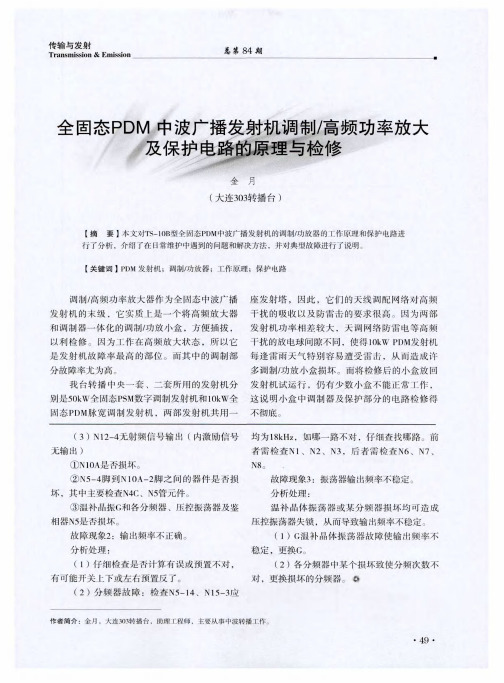

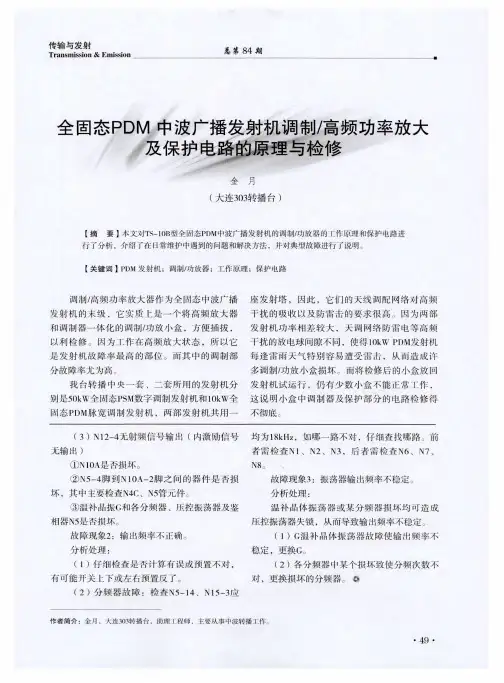

PDM1kW中波发射机调制功放工作原理与故障维修摘要：PDM中波发射机又称作脉宽调制中波发射机，是目前各中波发射台广泛使用的小功率发射机，具有安装调试方便、效率高、工作稳定的特点。

在多年的维修实践工作中，遇到较多的故障是调制功放故障，也可以说是小功率PDM中波发射机的通病。

本文以哈尔滨正泰广播器材有限公司生产的ZHT-PDM1kW中波发射机为例，详细介绍了调制功放的工作原理，并对调制功放故障维修进行论述。

旨在为中波发射台技术人员提供工作借鉴。

关键词：PDM1kW中波发射机；调制功放；工作原理；故障维修0 引言国内生产PDM中波发射机的厂家比较多，多以1kW、3kW功率等级为主。

1kW PDM发射机功率合成部分由三个相同的调制功放组成，三个调制功放通过功率合成技术，最大可输出1300W的射频功率。

PDM中波发射机的缺点是抗干扰和防雷性能差，带载适应能力也不如全固态DAM中波发射机。

由于防雷能力差，当天线场区遇到雷电侵袭时，首先损坏的就是调制功放，笔者遇到过一次雷电造成三只功放盒子损坏的严重事故。

调制功放的维修工作量占PDM发射机维修工作量的一半以上，因此，熟悉了解调制功放的工作原理，是维修工作必不可少的条件，也是技术维护人员必须具备的基本技能。

1 电路组成和工作原理ZHT-PDM1kW中波发射机调制功放盒的作用是将驱动放大器送来的可变脉冲宽度方波转变成一个负直流电压，也称作-DC。

负直流电压作为高频功率放大器的电源，也就是说，高频功率放大器的输出与整机输入的音频信号有关，音频信号越大，-DC越大，功率放大器输出的幅度越高，合成后的包络信号轮廓与整机输入的音频信号轮廓一致，从而完成发射机的调制和放大。

调制功放电路包括电平转换电路、调制驱动电路、低通滤波电路、功率放大电路、电流不平衡检测电路和功放温度保护电路组成。

图1 调制推动级电路原理图1.1电平转换电路电平转换电路的作用是将调制器送来的0V（逻辑0）、-15V（逻辑1）方波脉冲转变为0-60V 的调制驱动信号。

按原理维护保养中波发射机浅谈中波发射机是广播电台发送信号的核心设备之一，它的正常运行对于广播电台的正常播音具有重要的意义。

为了保障中波发射机的正常运行，需要对其进行定期的维护保养工作。

本文将从原理分析以及维护保养方面进行探讨，希望能够对中波发射机的正常运行起到一定的帮助。

一、中波发射机的原理中波发射机是将调制后的音频信号通过调制器转化成调制信号，然后经过功率放大器放大，最终通过天线发射出去的设备。

其原理主要包括以下几个部分：1. 音频信号调制：将来自广播站录音室的音频信号通过调制器转化成调制信号，这个过程是将音频信息添加到高频信号上的过程。

2. 功率放大：经过调制的信号还是比较弱的，需要经过功率放大器进行放大，使得信号能够在天线上产生足够的场强。

3. 天线辐射：放大后的信号通过天线辐射出去，使得广播信号能够覆盖到广播覆盖区域内。

1. 定期清洁：中波发射机长时间工作后会产生一定的灰尘和污垢，这些污垢可能会阻塞风道，导致散热不良。

定期对中波发射机进行清洁是很有必要的，一般可以选择每季度进行一次全面清洁。

2. 确保通风良好：中波发射机工作时会产生一定的热量，因此需要保证通风良好，尤其是在夏季，防止高温对发射机产生影响。

3. 定期检查线路连接：定期检查中波发射机的各种线路连接是否牢固，是否存在松动的现象，及时进行维修，以免线路连接不良导致的故障。

4. 定期润滑：中波发射机内部存在一些机械部件，需要定期进行润滑以确保其正常运转。

5. 定期检测：定期对中波发射机进行性能检测和调整，保证其工作参数符合要求，发射信号质量良好。

6. 防雷防静电：中波发射机天线处于高空，需要定期对天线周围的防雷设施进行检查，确保其完好无损。

中波发射机是广播电台正常播音的重要设备之一，通过正确的维护保养工作，可以确保其稳定可靠地工作。

希望以上内容能够对大家有所帮助，谢谢！。

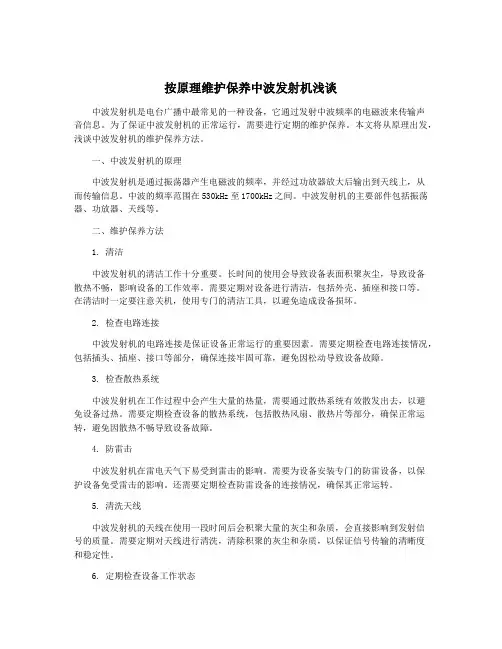

按原理维护保养中波发射机浅谈中波发射机是电台广播中最常见的一种设备，它通过发射中波频率的电磁波来传输声音信息。

为了保证中波发射机的正常运行，需要进行定期的维护保养。

本文将从原理出发，浅谈中波发射机的维护保养方法。

一、中波发射机的原理中波发射机是通过振荡器产生电磁波的频率，并经过功放器放大后输出到天线上，从而传输信息。

中波的频率范围在530kHz至1700kHz之间。

中波发射机的主要部件包括振荡器、功放器、天线等。

二、维护保养方法1. 清洁中波发射机的清洁工作十分重要。

长时间的使用会导致设备表面积聚灰尘，导致设备散热不畅，影响设备的工作效率。

需要定期对设备进行清洁，包括外壳、插座和接口等。

在清洁时一定要注意关机，使用专门的清洁工具，以避免造成设备损坏。

2. 检查电路连接中波发射机的电路连接是保证设备正常运行的重要因素。

需要定期检查电路连接情况，包括插头、插座、接口等部分，确保连接牢固可靠，避免因松动导致设备故障。

3. 检查散热系统中波发射机在工作过程中会产生大量的热量，需要通过散热系统有效散发出去，以避免设备过热。

需要定期检查设备的散热系统，包括散热风扇、散热片等部分，确保正常运转，避免因散热不畅导致设备故障。

4. 防雷击中波发射机在雷电天气下易受到雷击的影响。

需要为设备安装专门的防雷设备，以保护设备免受雷击的影响。

还需要定期检查防雷设备的连接情况，确保其正常运转。

5. 清洗天线中波发射机的天线在使用一段时间后会积聚大量的灰尘和杂质，会直接影响到发射信号的质量。

需要定期对天线进行清洗，清除积聚的灰尘和杂质，以保证信号传输的清晰度和稳定性。

6. 定期检查设备工作状态定期检查设备的工作状态是保证设备正常运行的重要步骤。

通过检查设备的工作状态，可以及时发现设备的异常情况，并进行排除。

观察设备的指示灯状态，检查设备的工作声音等，以确保设备正常运行。

7. 预防性维护除了定期的维护保养，还需要进行预防性维护，及时发现设备的潜在问题，并进行修复。

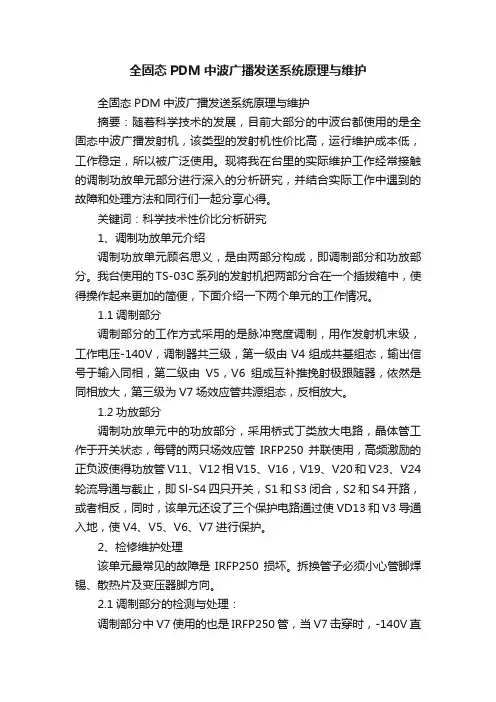

全固态PDM1kW中波广播发射机原理及维护摘要：随着国家的发展，对无线电传输设备的性能提出了更高的需求，随着电子科技的发展，目前市场上有1kW全固态PDM中波广播发射机；这种既能保证高品质的电台传输，又能大大减少信号传输的周期，极大地适应了高水准的广播节目要求，但因为这种中波广播发射机刚刚推出，技术发展还不够完善，使用过程中仍会遇到许多问题，并且对其组成也没有完全认识；这将给其普及应用带来诸多阻碍。

文章就1kW全固态中波广播发射机的原理及维护做了简单的探讨，以期对其在实际应用工作有一定的借鉴意义。

关键词：全固态PDM1kW；中波广播发射机；原理引言：近几年，全固态PDM 1 kW的中波广播发射机得到了大量的应用，这一新型的发射机采用固态放大器件和脉冲宽度调制的新的回路，不但体积小、重量轻，而且功耗低，音质也得到了很好的改善，工作性能也很好。

相对于常规高容量的大功率电子管固体发射装置，它不但可以减少功耗，而且提高了整个系统的工作效能，而且在体积、重量、音质和稳定性上都有很大的提高。

一、全固态PDM1kW中波广播发射机原理全固态PDM 1kw中波广播发射机由三个部分构成：电源部分、音频部分和高频部分，其中，该部分的输出载波标称为1 kw，而其真实的功耗是0至1.2 kw；在实践中，还要求将PDM1kw中波广播发射机的载频在531khz-1602khz，响应频率在1 Db以下的区间内，从而使响应频率低于1 Db的真实操作效率不低于85%。

全固态PDM 1 KW中波广播发射机的工作方式是：首先，对1kw全固体 PDM中波电台发射机的声音信号进行高效地加工，然后利用负荷波信号对其声音进行调制，从而获得期望的宽度调节。

第二，第一，再一次扩大调制的脉冲，然后把调制脉冲输出到调制电路，根据调制信号的传输需求对调制脉冲功率和幅度进行适当的调节。

第三，利用低通波滤波器作为对变脉冲功率和振幅的最佳调节。

第四，将音频信号进行放大，对音频信号的调谐滤波进行适当的调节，然后将其发送到中波的广播发射天线上。

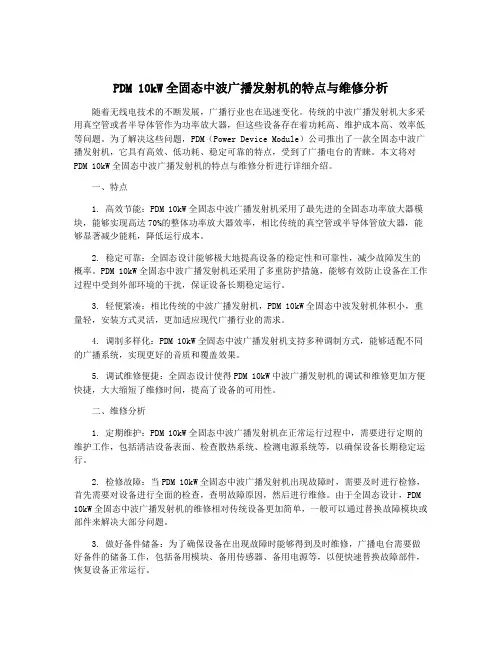

PDM 10kW全固态中波广播发射机的特点与维修分析随着无线电技术的不断发展，广播行业也在迅速变化。

传统的中波广播发射机大多采用真空管或者半导体管作为功率放大器，但这些设备存在着功耗高、维护成本高、效率低等问题。

为了解决这些问题，PDM（Power Device Module）公司推出了一款全固态中波广播发射机，它具有高效、低功耗、稳定可靠的特点，受到了广播电台的青睐。

本文将对PDM 10kW全固态中波广播发射机的特点与维修分析进行详细介绍。

一、特点1. 高效节能：PDM 10kW全固态中波广播发射机采用了最先进的全固态功率放大器模块，能够实现高达70%的整体功率放大器效率，相比传统的真空管或半导体管放大器，能够显著减少能耗，降低运行成本。

2. 稳定可靠：全固态设计能够极大地提高设备的稳定性和可靠性，减少故障发生的概率。

PDM 10kW全固态中波广播发射机还采用了多重防护措施，能够有效防止设备在工作过程中受到外部环境的干扰，保证设备长期稳定运行。

3. 轻便紧凑：相比传统的中波广播发射机，PDM 10kW全固态中波发射机体积小，重量轻，安装方式灵活，更加适应现代广播行业的需求。

4. 调制多样化：PDM 10kW全固态中波广播发射机支持多种调制方式，能够适配不同的广播系统，实现更好的音质和覆盖效果。

5. 调试维修便捷：全固态设计使得PDM 10kW中波广播发射机的调试和维修更加方便快捷，大大缩短了维修时间，提高了设备的可用性。

二、维修分析1. 定期维护：PDM 10kW全固态中波广播发射机在正常运行过程中，需要进行定期的维护工作，包括清洁设备表面、检查散热系统、检测电源系统等，以确保设备长期稳定运行。

2. 检修故障：当PDM 10kW全固态中波广播发射机出现故障时，需要及时进行检修，首先需要对设备进行全面的检查，查明故障原因，然后进行维修。

由于全固态设计，PDM 10kW全固态中波广播发射机的维修相对传统设备更加简单，一般可以通过替换故障模块或部件来解决大部分问题。

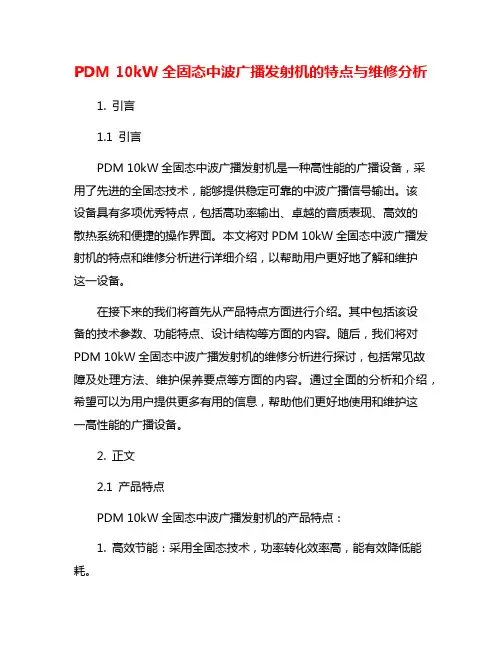

PDM 10kW全固态中波广播发射机的特点与维修分析1. 引言1.1 引言PDM 10kW全固态中波广播发射机是一种高性能的广播设备，采用了先进的全固态技术，能够提供稳定可靠的中波广播信号输出。

该设备具有多项优秀特点，包括高功率输出、卓越的音质表现、高效的散热系统和便捷的操作界面。

本文将对PDM 10kW全固态中波广播发射机的特点和维修分析进行详细介绍，以帮助用户更好地了解和维护这一设备。

在接下来的我们将首先从产品特点方面进行介绍。

其中包括该设备的技术参数、功能特点、设计结构等方面的内容。

随后，我们将对PDM 10kW全固态中波广播发射机的维修分析进行探讨，包括常见故障及处理方法、维护保养要点等方面的内容。

通过全面的分析和介绍，希望可以为用户提供更多有用的信息，帮助他们更好地使用和维护这一高性能的广播设备。

2. 正文2.1 产品特点PDM 10kW全固态中波广播发射机的产品特点：1. 高效节能：采用全固态技术，功率转化效率高，能有效降低能耗。

2. 高稳定性：采用先进的调制技术和信号处理算法，保证信号传输稳定可靠。

3. 高保真度：输出信号保持高度纯净，保证音质清晰，不失真。

4. 多功能性：支持多种调制方式，适用于不同需求的广播场景。

5. 易操作性：集成了直观的操作界面，方便用户进行参数设置和监控。

6. 长寿命：采用优质元件和材料，保证设备稳定性和耐用性。

7. 远程监控：支持远程监控和管理，方便运维人员进行远程维护。

PDM 10kW全固态中波广播发射机具有高效节能、高稳定性、高保真度、多功能性、易操作性、长寿命和远程监控等一系列产品特点，是中波广播发射设备中的一款优秀之选。

2.2 维修分析PDM 10kW全固态中波广播发射机在运行过程中可能会遇到各种故障，需要及时进行维修。

在进行维修分析时，需要首先对故障进行排查和定位，然后根据具体情况采取相应的维修方法。

常见的故障包括电源故障、频率偏移、输出功率不稳定等。
