垃圾焚烧炉排炉分类及特点作者：贡志锋来源：《数字化用户》2013年第14期【摘要】本文简单介绍了城市生活垃圾焚烧炉的发展概况，详细介绍了生活垃圾焚烧炉的分类及各种炉排的技术特点。
通过了解机械炉排的分类有助于选择合适的炉膛形状及炉排形式，保证高质量的垃圾焚烧。
【关键词】焚烧炉焚烧炉分类炉排机械炉排炉从18世纪开始，生活垃圾已经开始集中收集和堆放，但是集中堆放造成严重的环境污染问题，到19世纪开始出现焚烧处理垃圾的方式，但是方法比较简单。
进入19世纪末机械焚烧炉开始出现，并应用于垃圾焚烧处理。
经过100多年的发展，垃圾焚烧技术有了显著进步。
目前应用于垃圾焚烧的各种型号的垃圾焚烧炉有数百种，根据不同的分类方法可以分为以下几类。
一、按处理方式分类最具代表性的城市生活垃圾焚烧炉有：层燃焚烧炉、流化床焚烧炉、回转窑焚烧炉。
其中层燃焚烧炉按炉排形势，又分为滚动炉排、链条炉排、水平往复炉排、顺推倾斜往复炉排、逆推倾斜往复炉排等。
其中层燃机械炉排炉技术可靠，处理量大，维护方便，较适合我国生活垃圾处理的现状。
流化床焚烧炉可分为循环流化床及沸腾炉，最大优点是可以达到完全的燃烧效果并对有害物质进行最彻底的破坏，一般排出炉外的未燃物均在1%左右，是几种方式中燃烧最充分的[1]。
回转窑锅炉在城市生活垃圾处理中应用较少，主要应用于焚烧特种垃圾及污泥。
二、按炉膛形状分类炉排炉能否将垃圾进行充分燃烧，主要是保证3T+E原则（Temperature——炉膛燃烧温度，Time——烟气在炉膛内的停留时间，Turbulence——燃烧烟气湍流程度，Ex-cessoxygen——过热空气量）。
炉膛燃烧烟气紊流程度主要和炉膛结构和尺寸，二次风布置有关。
炉膛形状主要分为3种类型，顺流式、逆流式、混流式（见下图1）。
顺流式焚烧炉炉膛进口设在焚烧炉尾部，烟气流向与垃圾运动方向相同，适用于低水分，高热值垃圾。
顺流式主要应用在欧美等发达国家，在国内应用较少。
序号伟伦炉排三菱—马丁炉排西格斯炉排日立造船炉排型号逆推往复式炉排SHA多级炉排炉顺推往复式炉排炉炉排类型顺推炉排逆推炉排顺推炉排顺推炉排炉床角度15°和7.５°262115炉排片最大行程420mm240mm150mm结构特点整套炉排四个有落差的台阶状分段组成，向下分布依次为干燥段、燃烧段和燃烬段。
每段由若干条状活动单元炉排和固定单元炉排组成。
活动单元的炉排运动是由炉排梁前后运动产生。
炉排片安装并填满炉排梁单元之间的空间。
活动炉排与固定炉排片以行为单位交错布置，按一定的斜度依次排列，这样，当炉排片上的垃圾在重力作用下向下移动的同时，垃圾料层下部受与重力方向相反的倾斜推力，使得一部分垃圾沿炉排表面相反方向移动，产生了向上运动，由此完成垃圾层的充分搅拌。
西格斯炉排是由不同炉排组件（或称单元）组成的倾斜往复阶梯式多级炉排。
每个标准炉排单元都由固定式炉条、滑动式炉条和翻动式炉条相互结合而成，并且可以各自单独控制。
每个炉排组模块包括2排固定炉排片，2排水平滑动炉排片和2排上下翻动的炉排片。
每个炉排组模块的框架两侧分别设置独立的三组液压驱动，其中一组驱动两行炉排片的水平运动，另外两组分别驱动两行炉排片的上下翻转运动。
炉排为纵列布置，固定炉排列与活动炉排列交错布置，垃圾依靠自身重力、活动炉排列的往复运动对垃圾层产生的纵向推力及剪力向前推进；各段炉排间设置了较大落差以增强燃烧效果；并在燃烧段固定炉排设置拨火装置（剪切刀），该装置可松动垃圾块、使垃圾层均匀，一次风分布均匀，可避免垃圾在炉排上结团而影响垃圾的透气性、燃尽程度及在垃圾层产生风洞．优点1伟伦炉排为倾斜15°和7.５°）结构，分四区台阶式布置（一区为干燥区、二.三区为燃烧区、四区为燃烬区），废弃物停留时间长，相对垃圾性质变异所导致之焚烧质量、产汽量及排放废气质量之变异性较小，一次风量亦不需大幅调整；灼热的物料沿炉排表面向上滑动，使新加入的垃圾与灼热层混合在一起，因此干燥和点火可在很短时间内完成它适应于宽范围热值变化的垃圾的燃烧，负荷变化范围为70%～110%炉排很适应国内的高水分、低热值垃圾；剪切刀的设置对于含水量高的垃圾燃烧结块有明显的破碎效果；将一次风温度加热到300℃，可以有效地提高垃圾焚烧处理的适应范围；炉排下设置多个风室有利于燃烧空气的调节；空冷壁的设置有利于防止炉墙结焦。
现代垃圾焚烧炉的主要型式和特点集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-现代垃圾焚烧炉的主要型式和特点垃圾焚烧技术已经经历了将近130年的发展过程，垃圾焚烧技术和设备已经日臻完善并得到了广泛的应用。
西方发达国家目前通用的垃圾焚烧系统主要有以下几类：（1）垃圾层燃焚烧系统，如采用滚动炉排、水平往复推饲炉排和倾斜往复炉排(包括顺推和逆推倾斜往复炉排)等。
层燃焚烧方式的主要特点是垃圾无需严格的预处理。
滚动炉排和往复炉排的拨火作用强，比较适用于低热值、高灰分的城市垃圾的焚烧；（2）流化床式焚烧系统，其特点是垃圾的悬浮燃烧，空气与垃圾充分接触，燃烧效果好。
但是流化床燃烧需要颗粒大小较均匀的燃料，同时也要求燃料给料均匀，故一般难以焚烧大块垃圾，因此流化床式焚烧系统对垃圾的预处理要求严格，由此限制了其在工业废弃物和城市垃圾焚烧领域的发展；（3）旋转筒式焚烧炉，其特点是将垃圾投入连续、缓慢转动的筒体内焚烧直到燃烬，故能够实现垃圾与空气的良好接触和均匀充分的燃烧。
西方国家多将该类焚烧炉用于有毒、有害工业垃圾的处理。
在当今高度工业化的时代，城市垃圾焚烧技术面临着许多新情况和新问题：1.在经济发达国家，城市垃圾堆积密度小、热值高且灰分和水分较低；2.垃圾焚烧排放标准日益严格，特别是要求烟气中有害物质的排放得到有效的控制。
除了烟尘之外，垃圾焚烧烟气中主要的有害物质有CO、SOx、NOx、有机碳以及二氧(杂)芑(二恶英，dioxins)和呋喃(furane)。
通过对燃烧技术的改进和焚烧过程的调整，这些物质的产生和排放可以在一定程度上得到控制。
相比较而言，在本世纪五十年代以前仅对垃圾焚烧炉的烟尘排放以及最低焚烧温度有过限制。
规定最低焚烧温度(如800℃)目的在于将产生刺激性气味的有害物质在炉子中充分燃烬；3.从焚烧炉投资和运行经济性的角度来看，其最低焚烧量应为3t/h到20～25t/h。
常用热处置炉类型和特点1.旋转窑炉旋转窑炉是一种常见的热处置炉类型，常用于处理废弃物、固体废弃物及化工产品。
它的特点在于其慢转速度，能够提供充足的时间和温度进行热分解反应，从而实现废物的热处置。
该炉型工作原理简单，操作方便，具有较大的处理能力，适合处理大量的固体废弃物。
2.间歇式焚烧炉间歇式焚烧炉是另一种常见的热处置炉类型，特点是在加热过程中是间歇的，即一次性投放一定量的废物进行焚烧处理。
这种炉型的优点是温度控制比较容易，能够适应多种类型的废物，可以灵活地调整运行参数以适应不同的处理需求。
然而，间歇式焚烧炉的处理能力相对较小，适合处理小型的废弃物。
3.流化床炉流化床炉是一种以流化床技术为基础的热处置炉类型，它通过将高温气体从底部向上吹扫，使固体废物在流化床中悬浮并进行燃烧或热解处理。
流化床炉具有局部高温、反应速度快、传热效率高等特点，适合处理需求较高的废弃物。
该炉型还可以附加适量的干式脱硫装置，使处理过程实现废物的除尘和脱硫。
然而，流化床炉的能耗较高，操作和维护难度较大。
4.固定床炉固定床炉是一种常用的热处置炉类型，工作原理是将废物固定在炉膛中，在高温下进行燃烧或热解处理。
固定床炉的特点是结构简单，操作和维护方便，适用于处理各种废弃物，并且能够同时实现废物热处置和能量回收。
该炉型处理能力相对较小，适合处理小规模的固体废弃物。
总的来说，不同类型的热处置炉具有各自的特点和适用范围。
选择合适的炉型需要考虑废物的性质、处理能力需求、能源消耗等因素。
对于大量的固体废弃物处理，旋转窑炉和流化床炉是常用的选择；而对于小型的废弃物处理，间歇式焚烧炉和固定床炉更加合适。
此外，在实际使用中，还需要结合特定的工艺要求和环境因素来选择最适合的热处置炉类型。
各类垃圾焚烧机械炉排炉特点分析各类垃圾焚烧机械炉排炉特点分析报告目录机械炉排炉早期在煤的燃烧中得到广泛应用，现在在垃圾的焚烧历程中发展成为技术最成熟、处理规模较大的生活垃圾焚烧炉。
机械炉排炉的关键设备是焚烧炉排，各种炉排炉的最大区别也在于炉排的结构型式和运动方式，国内几种应用较广的型式有：逆推式炉排炉、顺推式炉排炉及往复翻动式炉排炉等。
著名的XXX、比利时西格斯（SEGHERS）、法国ALSTOM（SITY2000焚烧技术已被XXX收购）、德国DBA、日本田熊、丹麦VOLUND、瑞士VON-ROLL等均开发、制造出适应中国高水分、低热值垃圾的大型炉排炉。
几种主要的机械炉排炉简述如下：1）三菱-马丁型炉排炉MARTIN焚烧炉是德国（MARTIN）公司的焚烧技术，该技术已有几十年使用经验，在世界各地应用很广，世界上许多公司对这一技术加以发展。
我国XXX，XXX，XXX已使用XXX炉排炉。
XXX炉排炉是逆推式炉排炉。
炉排的炉排片分为两种，一种是固定炉排，另一种是活动炉排，这两种炉排按一定的斜度依次排列，这样，当炉排片上的垃圾在重力作用下向下移动的同时，垃圾料层下部受与重力方向相反的倾斜推力，使得一部分垃圾沿炉排表面相反方向移动，产生了向上运动，由此完成垃圾层的充分搅拌。
这种逆推式运动，具有许多传统顺推装置所不具备的特点：a）灼热的物料沿炉排表面向上滑动，使新插手的垃圾与灼热层混合在一起，因此干燥和着火可很快完成。
b）逆推倾斜炉排，没有阶段落差，炉排片前面设有角锥，对垃圾翻动、搅拌效果好；在燃烧过程中，整个垃圾层被均匀搅拌，以达到完全燃烧。
在后燃烧阶段，残留可燃物通过同样的逆推方式送回燃烧区，继续燃烧，使燃烧更充分。
c）从干燥到燃烧过程均在逆推炉排上进行，所以炉排的效率非常高，即燃烧负荷为350～400kg/m2.h。
采用高阻、高速燃烧炉排，可提高热负荷，供风比较均匀，受料层厚度影响小。
炉排片型式较多，对垃圾搅拌有搅拌作用，不同宽度的炉排片交错排列，供风均匀。

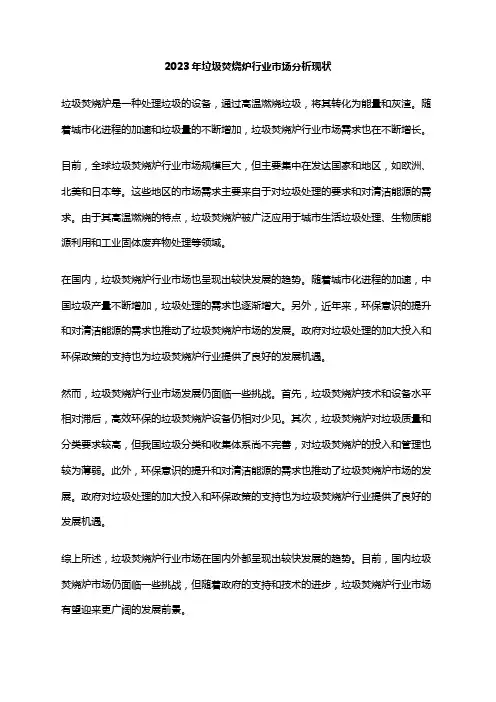

2023年垃圾焚烧炉行业市场分析现状
垃圾焚烧炉是一种处理垃圾的设备，通过高温燃烧垃圾，将其转化为能量和灰渣。
随着城市化进程的加速和垃圾量的不断增加，垃圾焚烧炉行业市场需求也在不断增长。
目前，全球垃圾焚烧炉行业市场规模巨大，但主要集中在发达国家和地区，如欧洲、北美和日本等。
这些地区的市场需求主要来自于对垃圾处理的要求和对清洁能源的需求。
由于其高温燃烧的特点，垃圾焚烧炉被广泛应用于城市生活垃圾处理、生物质能源利用和工业固体废弃物处理等领域。
在国内，垃圾焚烧炉行业市场也呈现出较快发展的趋势。
随着城市化进程的加速，中国垃圾产量不断增加，垃圾处理的需求也逐渐增大。
另外，近年来，环保意识的提升和对清洁能源的需求也推动了垃圾焚烧炉市场的发展。
政府对垃圾处理的加大投入和环保政策的支持也为垃圾焚烧炉行业提供了良好的发展机遇。
然而，垃圾焚烧炉行业市场发展仍面临一些挑战。
首先，垃圾焚烧炉技术和设备水平相对滞后，高效环保的垃圾焚烧炉设备仍相对少见。
其次，垃圾焚烧炉对垃圾质量和分类要求较高，但我国垃圾分类和收集体系尚不完善，对垃圾焚烧炉的投入和管理也较为薄弱。
此外，环保意识的提升和对清洁能源的需求也推动了垃圾焚烧炉市场的发展。
政府对垃圾处理的加大投入和环保政策的支持也为垃圾焚烧炉行业提供了良好的发展机遇。
综上所述，垃圾焚烧炉行业市场在国内外都呈现出较快发展的趋势。
目前，国内垃圾焚烧炉市场仍面临一些挑战，但随着政府的支持和技术的进步，垃圾焚烧炉行业市场有望迎来更广阔的发展前景。

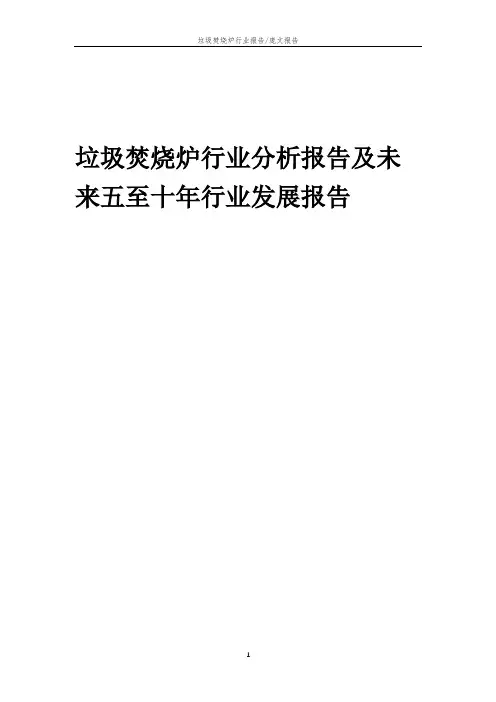

垃圾焚烧炉行业分析报告及未来五至十年行业发展报告目录序言 (5)一、2023-2028年垃圾焚烧炉行业企业市场突围战略分析 (5)(一)、在垃圾焚烧炉行业树立“战略突破”理念 (5)(二)、确定垃圾焚烧炉行业市场定位、产品定位和品牌定位 (6)1、市场定位 (6)2、产品定位 (6)3、品牌定位 (8)(三)、创新寻求突破 (9)1、基于消费升级的科技创新模式 (9)2、创新推动垃圾焚烧炉行业更高质量发展 (10)3、尝试业态创新和品牌创新 (10)4、自主创新+品牌 (11)(四)、制定宣传计划 (12)1、策略一：学会做新闻、事件营销——低成本的传播工具 (12)2、策略二：学会以优秀的品牌视觉设计突出品牌特色 (13)3、策略三：学会使用网络营销 (13)二、垃圾焚烧炉产业未来发展前景 (14)(一)、我国垃圾焚烧炉行业市场规模前景预测 (14)(二)、垃圾焚烧炉进入大规模推广应用阶 (14)(三)、中国垃圾焚烧炉行业的市场增长点 (15)(四)、细分垃圾焚烧炉产品将具有最大优势 (15)(五)、垃圾焚烧炉行业与互联网等行业融合发展机遇 (16)(六)、垃圾焚烧炉人才培养市场广阔，国际合作前景广阔 (17)(七)、垃圾焚烧炉行业发展需要突破创新瓶颈 (17)三、垃圾焚烧炉行业政策环境 (18)(一)、政策持续利好垃圾焚烧炉行业发展 (18)(二)、行业政策体系日趋完善 (18)(三)、一级市场火热,国内专利不断攀升 (19)(四)、宏观环境下垃圾焚烧炉行业定位 (19)(五)、“十三五”期间垃圾焚烧炉业绩显著 (20)四、2023-2028年垃圾焚烧炉业市场运行趋势及存在问题分析 (21)(一)、2023-2028年垃圾焚烧炉业市场运行动态分析 (21)(二)、现阶段垃圾焚烧炉业存在的问题 (21)(三)、现阶段垃圾焚烧炉业存在的问题 (22)(四)、规范垃圾焚烧炉业的发展 (24)五、2023-2028年垃圾焚烧炉企业市场突破具体策略 (24)(一)、密切关注竞争对手的策略，提高垃圾焚烧炉产品在行业内的竞争力 (24)(二)、使用垃圾焚烧炉行业市场渗透策略，不断开发新客户 (25)(三)、实施垃圾焚烧炉行业市场发展战略，不断开拓各类市场创新源 (25)(四)、不断提高产品质量，建立覆盖完善的服务体系 (25)(五)、实施线上线下融合，深化垃圾焚烧炉行业国内外市场拓展 (26)(六)、在市场开发中结合渗透和其他策略 (26)六、垃圾焚烧炉行业企业转型思考（2023-2028） (27)(一)、垃圾焚烧炉业的内生延伸——选择与定位 (27)(二)、垃圾焚烧炉跨行业转型延伸 (28)(三)、垃圾焚烧炉企业资本计划分析 (28)(四)、垃圾焚烧炉业的融资问题 (28)(五)、加强垃圾焚烧炉行业人才引进，优化人才结构 (29)七、垃圾焚烧炉行业竞争分析 (29)(一)、垃圾焚烧炉行业国内外对比分析 (29)(二)、中国垃圾焚烧炉行业品牌竞争格局分析 (30)(三)、中国垃圾焚烧炉行业竞争强度分析 (31)1、中国垃圾焚烧炉行业现有企业竞争情况 (31)2、中国垃圾焚烧炉行业上游议价能力分析 (31)3、中国垃圾焚烧炉行业下游议价能力分析 (32)4、中国垃圾焚烧炉行业新进入者威胁分析 (32)5、中国垃圾焚烧炉行业替代品威胁分析 (32)(四)、初创公司大独角兽领衔 (32)(五)、上市公司双雄深耕多年 (33)(六)、垃圾焚烧炉巨头综合优势明显 (34)八、垃圾焚烧炉行业多元化趋势 (34)(一)、宏观机制升级 (34)(二)、服务模式多元化 (34)(三)、新的价格战将不可避免 (35)(四)、社会化特征增强 (35)(五)、信息化实施力度加大 (35)(六)、生态化建设进一步开放 (36)1、内生发展闭环,对外输出价值 (36)2、开放平台,共建生态 (36)(七)、呈现集群化分布 (36)(八)、各信息化厂商推动垃圾焚烧炉发展 (37)(九)、政府采购政策加码 (38)(十)、个性化定制受宠 (38)(十一)、品牌不断强化 (38)(十二)、互联网已经成为标配“风生水起“ (39)(十三)、一体式服务为发展趋势 (39)(十四)、政策手段的奖惩力度加大 (39)九、垃圾焚烧炉行业未来发展机会 (40)(一)、在垃圾焚烧炉行业中通过产品差异化获得商机 (40)(二)、借助垃圾焚烧炉行业市场差异赢得商机 (41)(三)、借助垃圾焚烧炉行业服务差异化抓住商机 (41)(四)、借助垃圾焚烧炉行业客户差异化把握商机 (41)(五)、借助垃圾焚烧炉行业渠道差异来寻求商机 (42)十、“疫情”对垃圾焚烧炉业可持续发展目标的影响及对策 (42)(一)、国内有关政府机构对垃圾焚烧炉业的建议 (43)(二)、关于垃圾焚烧炉产业上下游产业合作的建议 (43)(三)、突破垃圾焚烧炉企业疫情的策略 (44)十一、垃圾焚烧炉业突破瓶颈的挑战分析 (44)(一)、垃圾焚烧炉业发展特点分析 (44)(二)、垃圾焚烧炉业的市场渠道挑战 (45)(三)、垃圾焚烧炉业5-10年创新发展的挑战点 (45)1、垃圾焚烧炉业纵向延伸分析 (45)2、垃圾焚烧炉业运营周期的挑战分析 (46)序言依据编者的深度调查分析及专业预测,本次行业报告将从下面九个方面全方位对垃圾焚烧炉行业过去的发展情况进行详细的研究与分析,并将对垃圾焚烧炉行业进行专业的未来发展趋势预测,还将对垃圾焚烧炉行业前景进行展望及提出合理化的建议。
生活垃圾焚烧的重要性及焚烧炉型的选定简述了垃圾焚烧在城市垃圾处理中的必然趋势，以及垃圾焚烧的前景。
并结合工程实例，介绍了垃圾焚烧炉的炉型和目前比较适合我国城市垃圾焚烧处理的机械炉排焚烧炉1．生活垃圾焚烧的重要性随着我国国民经济的不断发展，人民生活水平和城市化水平的不断提高，城市生活垃圾的产量与日剧增，由此带来的环境污染如水源污染、农田土壤污染以及大气污染等问题日益严重。
城市生活垃圾处理已成为影响环境保护、城市建设、人民生活和经济可持续发展的重要因素之一。
因此如何有效地处理好城市生活垃圾，已是我们面临的一个非常紧迫的问题。
现今被广泛采用的生活垃圾处理方法主要有三种，即填埋、堆肥和焚烧，且以传统垃圾处理方法－－填埋处理占了较大比例。
自70年代中期，人们逐渐认识到垃圾也是一种可利用的能源。
尤其在人们认识到能源终将枯竭土地资源越来越宝贵以后，许多发达国家都十分重视城市生活垃圾的资源化和能源化，大力推行垃圾分类收集，成功运用了垃圾焚烧发电技术，逐步形成了城市生活垃圾资源化这门新兴产业，并取得了可观的社会和经济效益。
焚烧处理近十年来在发达国家发展极为迅速。
如日本，1976年焚烧处理量占57%83年占67.6%1989年达71.8%美国垃圾处理，原以填埋占绝大部分，焚烧仅占5%1990年全美市长会议决定将焚烧处理作为城市垃圾处理的主要方式，预计到本世纪末，美国焚烧处理可达35－40%英国伦敦市，该城市的垃圾焚烧量已达到40%。
近年来，我国国民经济的高速发展，超级市场、净菜和快餐业的迅速掘起，使得各类商品包装物耗量急剧增加，金融、商务等第三产业的大量兴起，城市煤气的不断普及，使我国城市生活垃圾的成份发生了质的变化，城市生活垃圾的热值都普遍大大提高。
在上海、北京等发达大都市，生活垃圾热值普遍都达到5539kj/kg(1325kcal/kg)左右；在一些中等城市如绍兴、常州等，生活垃圾热值也普遍达到4076-4494kj/kg(975－1075kcal/kg)随着我国城市功能的不断完善，人民生活水平的不断提高，城市生活垃圾的热值将逐年提高，这样城市生活垃圾焚烧处理的可行性和经济性都大大提高。
生活垃圾焚烧发电工程中焚烧炉选型分析对城市生活垃圾的资源化、无害化利用及垃圾焚烧发电技术进行了简介，分别对垃圾焚烧发电工程中机械炉排焚烧炉、流化床焚烧炉、热解焚烧炉、回转空焚烧炉的技术进行了详细分析，为城市生活垃圾焚烧发电工程中焚烧炉炉型选择提供一定的参考。
随着我国社会的发展，人民生活水平有了很大提高，城市生活垃圾以年均10%的增长率迅速增加。
全国有约三分之一的城市存在垃圾围城的现象，并且这一现象日趋严重。
大量的城市生活垃圾已对城镇周边的生态环境构成了严重的威胁。
城市生活垃圾的处理与处置已成为制约我国社会和经济可持续发展的重要因素。
1垃圾资源化利用当前城市生活垃圾无害化处理方式主要包括焚烧处理、高温堆肥、卫生填埋。
在我国，城市里的生活垃圾填埋场占比例较大，此方法填埋处理量大、方便易行，但是对大气、河流、土壤、地下水等容易造成二次污染。
堆肥处理法由于其对垃圾中的有机质含量要求较高，同时该方法使垃圾减量化程度很低，仍然需要占用大量的土地资源，世界范围内应用的比例相对较少。
焚烧法是处理生活垃圾最有效的方法，该方法占地面积少，属于较为彻底的垃圾无害化处理方式，让城市垃圾处理基本实现了资源化、无害化和减量化。
2垃圾焚烧发电垃圾焚烧发电是高温焚烧收集的生活垃圾，产生的热能转化成高温蒸汽，高温蒸汽推动汽轮机转动，将热能转化为机械能，机械能带动发电机发电，将机械能转化为电能，实现垃圾的资源化、减量化。
在整个生产工艺流程方面，垃圾電厂和普通燃煤或燃油电厂基本一致，唯一的区别在于燃料不同，垃圾电厂的燃料是垃圾，而普通燃煤电厂的燃料是煤。
垃圾发电厂系统的组成部分主要包括储料和上料系统、烟气净化系统、汽轮发电机系统、焚烧系统、出渣系统、自动化控制和在线监测系统。
3垃圾焚烧发电工程中焚烧炉比较分析焚烧炉的选型对于垃圾焚烧发电厂的安全、经济、稳定运行都有至关重要的影响。
当前市场上应用最广泛、技术也相应成熟的生活垃圾焚烧炉炉型主要有流化床焚烧炉、回转窑焚烧炉、热解焚烧炉、机械炉排炉四种。
我国常用垃圾焚烧炉的特性比较摘要：众所周知垃圾焚烧发电厂的关键、重要、中心技术设备是垃圾焚烧炉,本文重点对常见的垃圾焚烧炉的特性进行比较。
关键词：垃圾；焚烧炉；焚烧处理1.引言城市生活垃圾处理方式有：卫生填埋、高温堆肥和焚烧等三种处理方式。
前二种形式由于占地面积大、二次污染环境，其使用比例越来越少。
第三种焚烧形式，其特点是：减容效果显著（为原容积的1/6~1/5）、无害化程度高、焚烧处理设施占地面积小，可利用生活垃圾中的热值余热发电或供热，它成了生活垃圾处理的绿色环保主流。
以无害化、资源化、减量化和能源综合利用为最终处理目标的生活垃圾焚烧处理得到高速发展，生活垃圾焚烧处理工艺技术和设备已日趋成熟，获得了广泛的应用。
垃圾焚烧处理技术正朝着高效、节能、低造价、低污染的方向发展。
因此，在经济发达、生活垃圾较多的大、中城市中，采用先进的垃圾焚烧技术来进行城市垃圾的处理，是投资的最佳选择。
这里对国内常用的垃圾处理焚烧炉的特性进行比较。
2.垃圾焚烧炉的特性2.1 basic1脉冲抛动式垃圾焚烧炉的主要特性1）垃圾处理范围广泛。
以生活垃圾为燃料，对工业垃圾、医疗废弃物、废旧橡胶轮胎等固体废物有更好的焚烧处理效果。
垃圾入炉焚烧前不需进行任何预处理，只是堆放5天左右的时间就可以了。
2）该焚烧炉有自清洁功能。
整体炉排上均布有向下倾斜的风气通道，一次风一方面给垃圾焚烧炉一定的氧气，另一方面防止垃圾堵塞空气通道。
3）炉排结构新颖。
该炉排是个整体式的炉排，炉排支架由钢结构组成，在炉排钢结构支架上焊有均匀布置的“y”字型不锈钢锚钉，为了使basicl炉排经久耐用（耐磨损、耐腐蚀和耐高温），再用碳化硅浇筑料(或者是设计的其它耐火浇筑料)浇筑成型，形成一个整体炉排，整个炉排是采用钢丝绳悬吊在炉排支架上，分别由多级阶梯形构成（依据设计所定），炉排的运动轨迹始终在凹槽内，与四周的余热锅炉的水冷壁下联箱没有任何接触，主要依据水封来进行密封。
2023年垃圾焚烧炉行业市场分析报告垃圾焚烧炉市场现状垃圾焚烧炉是一种将垃圾进行高温氧化分解的设备，在我国的城市垃圾处理过程中，已成为一种主流的处理方式。
截至目前，我国已建有300多座垃圾焚烧厂，每年处理垃圾量达到1亿吨以上。
垃圾焚烧炉已成为我国城市垃圾处理的主要方式之一。
近年来，随着环保意识的提升和河水湖水的污染，垃圾处理行业越来越受到关注。
垃圾焚烧炉市场也随之逐渐扩大。
在大城市和沿海城市，垃圾焚烧炉已经成为了垃圾处理的主流方式。
在二线及以下城市，垃圾焚烧炉的普及率还比较低，市场潜力巨大。
垃圾焚烧炉市场前景垃圾焚烧炉市场前景一直被看好。
垃圾处理产业是一个与日俱增的行业，为解决垃圾处理问题，国家不断加大对垃圾处理的投入，未来市场需求会继续增长。
同时，垃圾处理行业作为从事生态环保的行业，受政策保护和支持，行业竞争较小，有较好的发展前景。
垃圾处理及焚烧炉使用技术在国内外都较为成熟，其应用广泛，潜力巨大，未来市场需求会有进一步提高。
同时，随着城市化和工业化的发展，垃圾数量不断增加，对垃圾处理行业的要求也越来越高，因此，垃圾焚烧炉市场具有很大的发展前景。
在未来几年，垃圾焚烧炉市场将会面临更多的机遇和挑战，市场格局将会发生一定的变化。
行业龙头企业将会加强技术创新和市场拓展，提高市场占有率，同时，创新企业也将会涌现，技术进步和制度完善将会推动垃圾焚烧炉市场的进一步发展。
垃圾焚烧炉市场竞争格局当前，垃圾处理企业的市场竞争主要集中在垃圾焚烧炉、填埋场以及垃圾综合利用三大板块。
垃圾焚烧炉市场竞争格局不断完善，市场份额的分配也在不断调整。
行业中，大型国企、地方国企、民营企业以及外资企业是主要竞争者。
在大城市中，由于垃圾处理市场的主导性、政策支持力度以及资金实力等因素的影响，已有一些大型垃圾处理企业占据了市场份额的大部分份额。
其它垃圾处理企业在这些市场中难以有更多竞争优势。
在二线及以下城市，垃圾处理企业的参与度相对较低，该市场价格更加适中，有很大的市场潜力。
最新常用六种垃圾焚烧炉炉型介绍常见的垃圾焚烧炉分为以下几种，这篇文章里给大家介绍了炉型工作原理和特点：1流化床焚烧炉2机械炉排焚烧炉3 回转式焚烧炉4 气化熔融焚烧炉5 脉冲抛式炉排焚烧炉6 CAO焚烧炉1 流化床焚烧炉工作原理：炉体是由多孔分布板组成，在炉膛内加入大量的石英砂，将石英砂加热到600℃以上，并在炉底鼓入200℃以上的热风，使热砂沸腾起来，再投入垃圾。
垃圾同热砂一起沸腾，垃圾很快被干燥、着火、燃烧。
未燃尽的垃圾比重较轻，继续沸腾燃烧，燃尽的垃圾比重较大，落到炉底，经过水冷后，用分选设备将粗渣、细渣送到厂外，少量的中等炉渣和石英砂通过提升设备送回到炉中继续使用。
特点：流化床燃烧充分，炉内燃烧控制较好，但烟气中灰尘量大，操作复杂，运行费用较高，对燃料粒度均匀性要求较高，石英砂对设备磨损严重，设备维护量大。
2 机械炉排焚烧炉工作原理：垃圾通过进料斗进入倾斜向下的炉排(炉排分为干燥区、燃烧区、燃尽区)，由于炉排之间的交错运动，将垃圾向下方推动，使垃圾依次通过炉排上的各个区域(垃圾由一个区进入到另一区时，起到一个大翻身的作用)，直至燃尽排出炉膛。
燃烧空气从炉排下部进入并与垃圾混合;高温烟气通过锅炉的受热面产生热蒸汽，同时烟气也得到冷却，最后烟气经烟气处理装置处理后排出。
特点：炉排的材质要求和加工精度要求高，要求炉排与炉排之间的接触面相当光滑、排与排之间的间隙相当小。
另外机械结构复杂，损坏率高，维护量大。
炉排炉造价及维护费用高，使其在中国的推广应用困难重重。
3 回转式焚烧炉工作原理：回转式焚烧炉是用冷却水管或耐火材料沿炉体排列，炉体水平放置并略为倾斜。
通过炉身的不停运转，使炉体内的垃圾充分燃烧，同时向炉体倾斜的方向移动，直至燃尽并排出炉体。
特点：设备利用率高，灰渣中含碳量低，过剩空气量低，有害气体排放量低。
但燃烧不易控制，垃圾热值低时燃烧困难。
4 气化熔融焚烧炉工作原理(荏原式)：生活垃圾于温度500~600 ℃的流化床内气化，流化床的空气过剩系数保持在0.1~0.3，流化床气体产物包括其中的未燃物、飞灰一起供立式(竖式)旋涡熔融炉，在约1350 ℃的温度下进行熔融燃烧，熔融燃烧室中的过剩系数为1.3，生活垃圾的热值要求6000kJ/kg以上(≈1433Kcal/kg，太原项目垃圾设计热值1300Kcal/kg) 。
[键入文字]附图|国内外生活垃圾焚烧发电项目垃圾焚烧炉的炉型对比北极星固废网讯:随着近年来我国经济的飞速发展，城市化率水平也逐年提高，城市生活垃圾的收集、消纳及处理问题变得日益紧迫。
相比于传统的卫生填埋方式，生活垃圾焚烧方式更加环保、高效，且经济效益显着。
根据发改委印发的《“十三五”全国城镇生活垃圾无害化处理设施建设规划》中，垃圾焚烧在全国城镇生活垃圾处理方式中所占比例将由不同焚烧炉技术对比生活垃圾焚烧技术在我国起步较晚，在西方发达国家已有几十年甚至上百年的应用和发展。
受各个国家地理位置、工业技术特点及垃圾特性的影响，目前产生了几十种不同的垃圾焚烧处理工艺。
根据《生活垃圾焚烧处理工程技术规范》(GJJ90—2009)的相关要求及合理的商业运行需要，焚烧炉选型考虑要满足以下要求：(1)焚烧线的数量及单条焚烧线的规模应根据焚烧厂的处理规模、炉型的技术成熟程度等因素确定，宜设置2〜4 条焚烧线。
(2)所选锅炉应适合特大类、Ⅰ类、Ⅱ类垃圾焚烧厂。
特大类垃圾焚烧厂：全厂总焚烧能力2000t/d 及以上。
Ⅰ类垃圾焚烧厂：全厂总焚烧能力1200〜2000t/d(含1200t/d);Ⅱ类垃圾焚烧厂：全厂总焚烧能力600〜1200t/d(含600t/d)。
(3)垃圾在焚烧炉内应得到充分燃烧，燃烧后的炉渣热灼减率≤5%，二次燃烧室内烟气温度在≥850℃的条件下滞留时间不小于2s。
(避免二噁英产生)(4)在设计垃圾低位热值与下限低位热值范围内，应保证垃圾设计焚烧能力，并应适应全年内垃圾特性变化的要求。
(5)焚烧炉有超负荷处理能力，垃圾进料应可调节。
目前主流的焚烧炉的型式可分为机械炉排焚烧炉、流化床焚烧炉、旋转焚烧炉。
1 机械炉排焚烧炉1。
多角度分析比较国内市场上主流垃圾焚烧炉特点摘要：为了新建垃圾焚烧发电厂焚烧炉设备选择的需要,及现有垃圾焚烧发电厂技术改造的需要,对市场上的主流垃圾焚烧炉进行深入研究,通过对炉排运动方式、炉排片间运动形式、炉排片制造工艺、炉排热应力释放形式、炉排横纵向布置方式、炉排片通风形式、炉膛形式、给料溜槽支撑方式、推料器形式、使垃圾在炉排上充分搅拌措施等方面的对比分析,得出不同项目情况下焚烧炉设备选型和技术改造的主要参考依。
引言随着国内经济的飞速发展，垃圾产生量逐年增加，垃圾围城问题日益突出，深刻影响城市的发展，资源化无害化处理生活垃圾刻不容缓。
机械炉排炉是目前处理生活垃圾的主流炉型，国外主要的焚烧炉技术有 MATIN、VONROLL、VONLUND、WINDMER+EMST、 DBA、FBE、 SEGHERS、 ALSTOM、JFE、STEIN-MULLER、TAKUMA 等。
近些年来焚烧炉技术发展迅猛，引进吸收或自主研发焚烧炉产品，主要技术有光大环保、重庆三丰、上海康恒、杭州新世纪、天楹环保等。
不同的焚烧炉技术迥异，本文从多角度分析不同类型的焚烧炉特点，以便在工程实践中选择最适合项目情况的技术。
1 国内市场上一些常见的焚烧炉国内垃圾焚烧产业发展较晚，已运行垃圾焚烧炉电厂前期以欧洲和日本焚烧炉为主，随着国内该领域的蓬勃发展，引进技术或自主研发炉排炉产品比重逐渐加大，图1是国内市场上主要的焚烧炉。
上述焚烧炉产品中，光大顺推焚烧炉、康恒焚烧炉、三峰焚烧炉占据国内市场 80%左右的份额。
3种产品适用范围广，从中国最北方的寒冷地区，到中国最南方的炎热地区，以及西部高海拔地区都有应用的业绩。
光大逆推焚烧炉、新世纪焚烧炉、天楹焚烧炉在国内应用也较多，产品使用以国内东部地区为主。
国内市场的这些焚烧炉产品以自主研发或引进国外技术消化吸收为主，基本上都已经实现了产品的国产化。
其产品的设计充分考虑了中国高水分、高灰分、低热值的垃圾特性，更适合国内垃圾物料的焚烧。
除了上述焚烧炉产品外，国内还使用着为数众多的其他厂商焚烧炉，如丹麦韦伦、日本JFE、日本荏蒝、意大利英波基洛、德国马丁、三菱马丁、日立造船、德国诺尔、比利时西格斯、德国斯坦米勒、绿色动力、浙江伟明、深能源、无锡华光等焚烧炉，广泛应用于中国的各大垃圾焚烧发电厂。
由于采购成本和市场开拓力度等原因，上述产品应用面较窄，仅在个别公司或项目上应用。
2 炉排运动方式炉排运动方式主要有逆推方式和顺推方式。
逆推式炉排片的移动方向与垃圾流动方向相反，在重力的作用下垃圾向炉排末端流动。
顺推式炉排片的移动方向与垃圾流动方向相同，在机械推力的作用下垃圾向炉排末端流动。
逆推方式的主要优点是炉排片上方始终保持有一定厚度的炉渣，可以有效减少炉膛高温辐射对炉排片的影响，因而对炉排片品质要求低些。
缺点是垃圾靠重力向下流动，垃圾向前运动速度无法精确控制。
顺推方式的主要优点是通过机械方式推动垃圾，可以较准确控制垃圾向前运动速度。
缺点是活动炉排片容易直接暴露在炉膛的高温热辐射下，炉排片瞬时温度容易过高，因而对炉排片的品质要求较高。
2 种炉排运动方式示意见图2所示。
3 炉排片间运动形式炉排片间运动形式主要有炉排片间直接接触摩擦（形式 A）、炉排片间不直接接触摩擦形式（形式B、形式 C），炉排片间运动形式特点如下：1）形式 A：炉排片直接接触摩擦，结构简单紧凑，成本较低，但在长期运行中相接触的动静炉排片一定有一个炉排片被磨损，降低炉排片整体使用寿命。
2）形式 B：炉排片间不直接接触，活动炉排片与固定炉排片间通过刮板结构接触。
该结构稍微复杂些，成本稍高，但在长期运行中避免了动炉排片与静炉排片直接接触，提高炉排片整体使用寿命。
3）形式 C：炉排片间不直接接触，炉排片固定在滑动架上，滑动架通过滑板倾斜向前上方运动。
该结构较复杂，动静炉排片间漏渣量稍大，但避免动静炉排片的直接接触，提高炉排片整体使用寿命。
炉排片间运动形式示意见图3。
4 炉排片制造工艺炉排片的制造工艺主要有砂模铸造、消失模铸造、金属模铸造、焊接制造等形式。
砂模铸造成本低、工艺简单，但是产品品质较差，容易出现气孔、夹杂等缺陷,适合于小批量或对炉排片性能要求低的场所。
消失模铸造成本适中，制造工艺要求较高，成型产品表面硬度高，耐磨性好[6]，但不适合结构过于复杂的炉排片。
金属模铸造成本高，尺寸精度高，产品机械性能好，适合大批量生产和对炉排片性能要求高的场所。
焊接制造主要用于生产水冷炉排片，水冷炉排片加工成本高，尺寸精度高，整形难度大，但超过一定热值的垃圾焚烧炉必须使用水冷炉排片。
5 炉排热应力释放形式炉排热应力释放一般都是以炉排纵向中心线为死点，每单元向横向两侧或整体向横纵向两侧方向膨胀。
主要有以单元设备中心为膨胀死点和以整个设备中心为死点，整体向横向和纵向两侧膨胀 2 种形式，其特点分别为：1）形式 A：以单元设备中心为膨胀死点，每单元向横向两侧膨胀，可以有效释放每个单元横向的热应力，纵向方向以刚性结构吸收热应力，此种结构较适合横向大跨度多单元结构炉排。
2）形式 B：以整个设备中心为死点，整体向横向和纵向两侧膨胀，能够有效释放整体横向和纵向的热应力，但不同区域容易出现膨胀不平衡问题，此种结构较适合纵向多单元结构炉排。
2 种形式结构示意见图4。
6 炉排横纵向布置方式炉排主要有横向和纵向布置 2 种形式。
横向布置方式，无论多大规模，炉排单元总数皆一样，不同吨位的炉排设计，纵向长度尺寸不变，只改变每个单元横向尺寸大小。
驱动油缸一般布置在左右两侧，温度低，易于检修。
大吨位的炉排横向跨度很大，挠度大，对驱动轴要求较高，需要经过大量结构校核分析和试验验证。
纵向布置方式，随着规模的不同，炉排单元数量不一样，不同吨位的炉排设计，纵向长度尺寸不变，纵向单元总数按需要增加或减小。
驱动油缸一般布置在炉排下面，温度高，检修空间较小。
大吨位的炉排只需横向并排增加纵向单元数量即可，很容易实现。
2种形式布置示意见图5。
7 炉排片通风形式炉排片通风形式主要有水平出风、垂直出风、头部孔出风 3 种形式。
水平出风所需压损较小，不容易漏灰，整个横向压力分布均匀。
垂直出风所需压损较小，容易漏灰，整个纵向压力分布均匀。
头部孔洞出风需要克服较大压损，前期运行漏灰较小，长期运转容易腐蚀通风孔，导致漏灰大，压力分布不均匀。
典型炉排片通风示意见图6。
8 炉膛形式焚烧炉炉膛主要有低热值炉膛、高热值炉膛、可调节炉膛等形式。
低热值炉膛，适合于焚烧热值比较低的生活垃圾，炉膛后拱较长，后拱较矮，烟气出口在干燥段上方，可以对干燥段的低热值垃圾提供更多的辐射热。
高热值炉膛，适合于焚烧热值比较高的生活垃圾，炉膛后拱较短，后拱较高，烟气出口在燃烧段上方，在相同的炉排片面积上可以焚烧热值更多的垃圾。
可调节炉膛，可通过调节炉膛中的水冷中间隔板，适应不同热值的生活垃圾，烟气出口一般在焚烧段上方，隔板的调节对技术能力要求较高。
典型炉膛示意见图7。
9 给料溜槽支撑方式给料溜槽主要有料斗溜槽整体支撑（形式 A）、料斗溜槽单独支撑（形式 B）、料斗溜槽整体支撑土建加强支撑（形式 C） 3 种形式。
1）形式 A 为料斗溜槽整体支撑结构，料斗溜槽刚性连接到一起，由土建平台整体支撑，膨胀节设在溜槽底部，此种结构对设备整体的刚度要求较高，但不用在溜槽下部设置支撑结构。
2）形式 B 为料斗溜槽单独支撑结构，料斗支撑在土建平台上，溜槽支撑在钢结构圈梁上，膨胀节在料斗和溜槽中间，对设备刚度要求较低，但需要在溜槽下部设置支撑结构，增加整体结构复杂性。
3）形式 C 为料斗溜槽整体支撑结构，料斗溜槽刚性连接在一起，由上部和中部土建平台共同支撑，上部支撑起主要作用，膨胀节设在溜槽底部，此种结构抗冲击性好，但需要增加设计中部土建平台，成本较高。
3种形式典型结构见图8。
10 推料器形式推料器主要有液压缸正向推和反向推 2 种形式。
液压缸正向推形式，当推料器向前推料时，油路推动无杆腔活塞，推料力量大于回料力量，有利于推料器把垃圾推向炉膛。
此种结构，所需长度空间较大，适合场地宽裕的项目。
液压缸反向推形式，当推料器向前推料时，油路推动有杆腔活塞，回料力量大于推料力量，有利于克服推料器回料难问题。
此种结构，所需长度空间较小，适合场地紧张的项目。
典型结构见图9。
11 使垃圾在炉排上充分搅拌措施降低热灼减率，是各种类型垃圾焚烧炉研究的重点方向，使垃圾在炉排上充分搅拌，提高燃烧效率，是降低热灼减率的有效措施。
搅拌垃圾采取的措施主要有纵向单元炉排间设置大落差、炉排上设置翻动装置、逆推混合搅拌或上述措施组合使用。
纵向单元间设计大落差，可有效搅拌大堆垃圾，但是波动较大，对整体炉内流场扰动较大。
炉排上设置翻动装置，翻动较为平和有效，可根据需要设置翻动装置数量和角度，但设备磨损较大，是日常维护维修的重点。
逆推混合搅拌，靠垃圾自重和炉排逆推原理搅拌垃圾，逆推炉排整体动作，结构简单，但翻动效果一般，对低热值垃圾搅拌不够充分。
12 结论随着垃圾焚烧行业的发展和科技水平的进步，炉排的形式还在不断丰富中，但总的发展方向还是在提高燃烧效率，提高设备寿命，提高产品各方面性能，降低故障率，降低成本上。
一个项目焚烧炉设备的选择和技术改造涉及多方面的因素，根据具体情况确定，下面这些方面可供参考：1）垃圾热值低区域的项目首先需要考虑满足物料充分燃烧，达到 850 ℃ 2 s 燃烧的要求，选择对物料扰动性好的顺推式带翻动或有落差的炉排较合适；垃圾热值热值高区域可更多的考虑控制的简便性，逆推炉排因驱动机构数量少具有一定优势。
2）建设期资金投入少的可考虑采用成本低但寿命短的砂模铸造炉排片，资金允许的话尽量采用成本高但寿命长的金属模铸造炉排片，高热值的垃圾建议采用水冷炉排片。
3）现阶段及可预期后续长时间垃圾热值低区域的项目建议选择烟气出口在干燥段的低热值类型炉膛，垃圾高热值区域的项目建议选择烟气出口在燃烧段的高热值类型炉膛，可调节类型炉膛的采用应建立在精确的热值分析技术基础上。
4）厂房空间有限的可采用液压缸反向推的给料炉排，厂房空间足够，尽量采用液压缸正向推炉排。
提资预算成本充裕的项目可考虑给料溜槽等设备更牢固支撑，提高设计余量。
5）优选便于安装运输的模块化炉排，优选落灰少、热膨胀释放充分、通风好的炉排，优选维护维修方便的炉排。
