电子束离子束加工讲解

电子束离子束加工技术的应用探析随着科技的不断发展，各种新型加工技术不断涌现，其中电子束离子束加工技术是一种新兴的加工技术。

电子束离子束加工技术是将高速电子束或离子束集中在极小的区域内，从而达到加工目的。

该技术具有高效、高精度、材料化学性能稳定、工艺环保等特点，在航空航天、半导体制造、微电子器件制造及卫星制造等领域得到广泛应用。

本文将探析电子束离子束加工技术的应用现状、发展趋势及其在行业中的优势。

一、电子束离子束加工技术的应用现状电子束离子束加工技术自问世以来，在各个领域得到广泛应用。

其中，在半导体微电子器件制造领域，电子束离子束加工技术已成为不可或缺的组成部分。

在这个领域，电子束离子束加工技术主要用于薄膜制备、微加工、退火、蚀刻以及物理刻蚀等六个方面。

薄膜制备是电子束离子束加工技术的重要应用之一，其主要作用是在基板上制备一层薄膜，这种技术不仅能够制备单晶薄膜，同时也可以制备非晶态薄膜，具有很好的应用前景。

此外，在微加工方面，电子束离子束加工技术可用于制备纳米器件、光学器件及工艺工具等领域，其加工精度可达到亚微米级别，且加工速度较快，制造成本也较低，这些都成为电子束离子束加工技术被应用的重要原因。

二、电子束离子束加工技术的发展趋势作为一种新兴的加工技术，电子束离子束加工技术在不断改进与发展。

未来，电子束离子束加工技术的发展主要集中在以下四个方面:1.多束共存技术的应用：多束共存技术可以提高电子束离子束加工的效率，降低加工成本，同时也能够提高加工质量及生产率。

2.离子束刻蚀技术的发展：离子束刻蚀技术是电子束离子束加工技术的重要应用之一，在未来的发展中，离子束刻蚀技术将主要发展高通量、高灵敏度、高浓度的离子源。

3.机器学习应用于电子束离子束加工技术：利用机器学习技术实现电子束与离子束的动态跟踪，能够具备自适应控制，使加工更加独立、高效。

4.大尺寸零部件的加工技术的研究：电子束离子束加工技术可以实现对高硬度材料的加工和制造，未来研究将重点放在大型零部件的加工与制造。

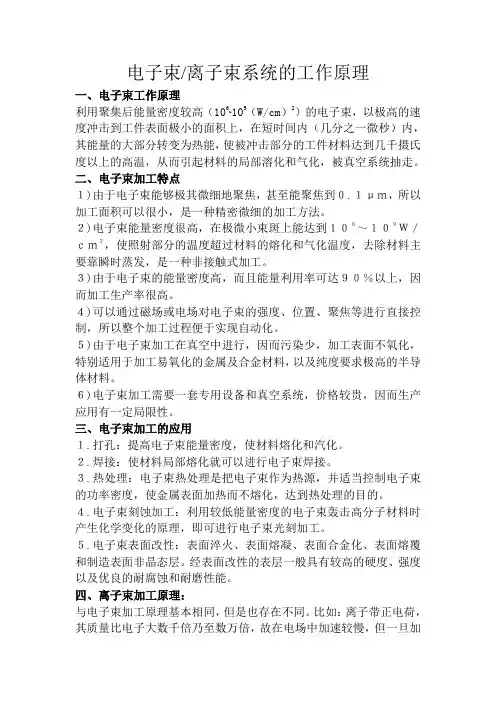

电子束/离子束系统的工作原理一、电子束工作原理利用聚集后能量密度较高（106~109（W/cm）2）的电子束，以极高的速度冲击到工件表面极小的面积上，在短时间内（几分之一微秒）内，其能量的大部分转变为热能，使被冲击部分的工件材料达到几千摄氏度以上的高温，从而引起材料的局部溶化和气化，被真空系统抽走。

二、电子束加工特点１)由于电子束能够极其微细地聚焦，甚至能聚焦到０.１μｍ，所以加工面积可以很小，是一种精密微细的加工方法。

２)电子束能量密度很高，在极微小束斑上能达到１０６～１０９Ｗ／ｃｍ２，使照射部分的温度超过材料的熔化和气化温度，去除材料主要靠瞬时蒸发，是一种非接触式加工。

３)由于电子束的能量密度高，而且能量利用率可达９０％以上，因而加工生产率很高。

４)可以通过磁场或电场对电子束的强度、位置、聚焦等进行直接控制，所以整个加工过程便于实现自动化。

５)由于电子束加工在真空中进行，因而污染少，加工表面不氧化，特别适用于加工易氧化的金属及合金材料，以及纯度要求极高的半导体材料。

６)电子束加工需要一套专用设备和真空系统，价格较贵，因而生产应用有一定局限性。

三、电子束加工的应用１.打孔：提高电子束能量密度，使材料熔化和汽化。

２.焊接：使材料局部熔化就可以进行电子束焊接。

３.热处理：电子束热处理是把电子束作为热源，并适当控制电子束的功率密度，使金属表面加热而不熔化，达到热处理的目的。

４.电子束刻蚀加工：利用较低能量密度的电子束轰击高分子材料时产生化学变化的原理，即可进行电子束光刻加工。

５.电子束表面改性：表面淬火、表面熔凝、表面合金化、表面熔覆和制造表面非晶态层。

经表面改性的表层一般具有较高的硬度、强度以及优良的耐腐蚀和耐磨性能。

四、离子束加工原理：与电子束加工原理基本相同，但是也存在不同。

比如：离子带正电荷，其质量比电子大数千倍乃至数万倍，故在电场中加速较慢，但一旦加至较高速度，就比电子束具有更大的撞击动能。

第八章电子束和离子束加工8.1 电子束加工概述电子束作为高能量密度热源，早已为人们所注意。

但直到1949年，联邦德国的斯太格瓦尔德才在0.5mm厚的不锈钢薄板上，用电子束钻出直径为0.2mm的孔。

1952年，研制出加速电压为125kV、功率为2.5kW的电子束装置，并钻出人造纤维喷丝板。

1957年，法国原子能委员会的斯托尔研制成功世界第一台用于生产的电子束焊接机。

原来用氩弧焊接的原子反应堆燃料元件锆包装封口，废品率高达30%，而采用电子束焊接后，所制产品全部合格。

这一成果显示出电子束加工的潜在前景，引起了世界各国重视。

1959年，联邦德国研制出多种用途的电子束加工机，可以用来钻孔、铣切和焊接。

20世纪60年代初，电子束打孔、铣切、焊接、镀膜、熔炼、区熔等技术，已成功地应用到原子能、航天、航空、电子和精密机械等部门中，促进了尖端技术的发展。

20世纪60年代中期，电子束加工技术又在新的领域内得到应用。

这一新技术就是电子束曝光。

随着微电子学的发展、集成度的提高，要突破常规光刻工艺所能达到的最小线宽——2μm的极限，必须探索新的光刻工艺。

受到扫描电镜高分辨率的启发，人们利用扫描电镜在光致抗蚀剂上进行曝光，终于得到了高分辨率的线条。

当时，单线条宽度可以达到45nm。

1967年，日本电子公司研制成JBX-2型扫描电子束曝光机。

此后，法国、美国等也研制出了扫描电子束曝光机。

70年代，人们开始致力于扫描电子束曝光机在电子器件生产线上的实用化研究，以提高微电子器件的生产效率和产品率。

目前扫描电子束曝光技术在微电子学工艺中制作掩膜或器件所能达到的最小线宽小于0.1μm。

我国对电子束加工技术的研究始于1960年。

最初是从电子束焊接和打孔着手。

60年代初先后研制出电子束焊接机、电子束打孔机以及人造纤维喷丝板电子束打孔机。

60年代中期，还研制出多种电子束熔炉、区域熔炼炉、镀膜机等设备。

70年代又进行了电子束曝光技术的研究，取得了许多领先的研究成果。

电子束加工和离子束技术的原理及电子束加工的应用一、电子束加工和离子束技术的原理及其比较1、电子束加工的原理电子束是在真空条件下，利用聚焦后能量极高（106~109w/cm2）的电子束，以极高的速度冲击到工件表面极小面积上，在极短的时间（几分之一微妙）内，其能量的大部分转变为热能，使被冲击部分的工件材料达到几千摄氏度以上的高温，从而引起材料的局部熔化，被真空系统抽走。

下面特殊介绍一下快速扫描电子束加工技术原理，通过对电子枪偏转线圈和聚焦线圈的控制，使电子束在工件上按特定的轨迹、速率和能量快速偏转而实现快速扫描电子束加工。

由于电子束几乎没有质量和惯性，可以实现非接触的偏转，而且通过电压控制，可以在不同的位置切换时控制束流通断，这样，束流就可以在构件的不同位置以极高的频率切换。

由于材料的热惯性，通过束流与材料的相互作用，在这些位置上就会同时产生冶金效果，实现电子束的扫描加工。

总的来说，电子束加工的基本原理是：在真空中从灼热的灯丝阴极发射出的电子，在高电压(30～200千伏)作用下被加速到很高的速度，通过电磁透镜会聚成一束高功率密度（105～109w/cm2）的电子束。

当冲击到工件时，电子束的动能立即转变成为热能，产生出极高的温度，足以使任何材料瞬时熔化、气化，从而可进行焊接、穿孔、刻槽和切割等加工。

由于电子束和气体分子碰撞时会产生能量损失和散射，因此，加工一般在真空中进行。

电子束加工机由产生电子束的电子枪、控制电子束的聚束线圈、使电子束扫描的偏转线圈、电源系统和放置工件的真空室，以及观察装置等部分组成。

先进的电子束加工机采用计算机数控装置，对加工条件和加工操作进行控制，以实现高精度的自动化加工。

电子束加工机的功率根据用途不同而有所不同，一般为几千瓦至几十千瓦。

2、离子束技术的原理离子束加工技术是在真空条件下，将氩、氪、氙等惰性气体通过离子源产生离子束，经加速、集束、聚焦后，射到被加工表面上以实现各种加工的方法。

电子行业电子束和离子束加工简介在电子行业中，电子束和离子束加工是两种常用的微细加工技术。

它们利用高能电子束和离子束对材料进行加工，具有高精度、高效率和非接触等特点，在电子器件制造、表面改性和纳米加工等领域有广泛应用。

电子束加工基本原理电子束加工利用高速运动的电子束对材料表面进行加工。

通过控制电子束的能量和聚焦方式，可以实现在纳米到微米级别的精确加工。

其基本原理如下：•加速电子：采用电子枪将电子加速到较高能量，通常在几十千伏至几百千伏之间。

•焦点控制：利用一系列电场和磁场聚焦系统，将电子束聚焦到较小的直径，达到高分辨率的效果。

•扫描加工：通过控制电子束的位置和扫描速度，实现对材料表面的精确加工。

应用领域电子束加工在电子行业中有广泛的应用，包括但不限于以下领域：1.纳米微型器件加工：电子束加工可用于制造微型电子器件，如纳米线、纳米晶体管和MEMS器件等。

2.光刻：电子束激光刻蚀技术是集成电路制造中常用的工艺之一。

3.表面改性：通过控制电子束的能量和扫描方式，可以实现对材料表面的纹理、硬度和导电性等物理性质的改变。

4.纳米加工：电子束可以直接对纳米颗粒进行加工，制备纳米材料和纳米结构。

离子束加工基本原理离子束加工利用高能离子束对材料进行加工。

与电子束加工相比，离子束加工具有更高的穿透能力和更大的功率密度，可以实现更深入和更精确的加工效果。

其基本原理如下：•加速离子：采用离子源将离子加速到高能量，通常在几百电子伏至几千电子伏之间。

•焦点控制：通过控制电场和磁场分别作用的方式，实现对离子束的聚焦控制。

•碰撞损伤：高速离子束与材料表面相碰撞，产生碰撞损伤和表面变化。

应用领域离子束加工在电子行业中也有广泛的应用，主要应用于以下领域：1.纳米加工：离子束加工可用于纳米线、纳米颗粒和纳米薄膜的制备。

2.材料改性：通过离子束的碰撞和改变材料表面的结构，可以实现材料的硬化、改变导电性和抗腐蚀等性能。

3.表面涂层：离子束沉积技术可以实现对材料表面的镀膜、涂层和纳米颗粒的制备。
