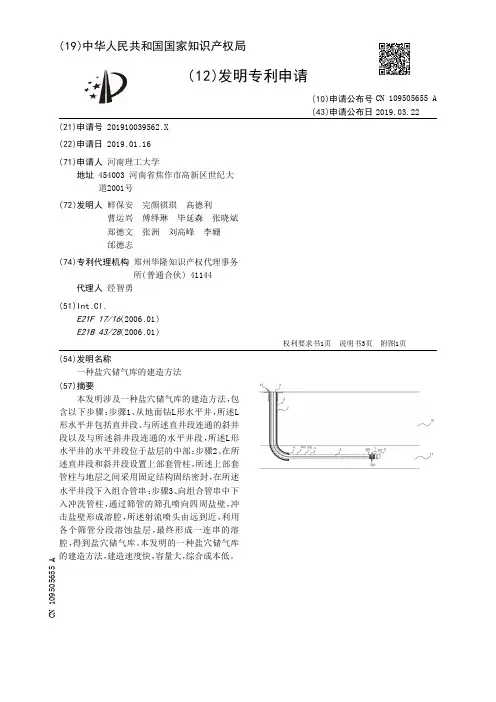

【CN109505655A】一种盐穴储气库的建造方法【专利】

( 19 )中华人民共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910039562 .X
(22)申请日 2019 .01 .16
(71)申请人河南理工大学地址 454003 河南省焦作市高新区世纪大道2001号
(72)发明人鲜保安完颜祺琪高德利曹运兴傅绎琳毕延森张晓斌郑德文张洲刘高峰李姗邰德志
含以下步骤：步骤1 、从地面钻L形水平井，所述L 形水平井包括直井段、与所述直井段连通的斜井段以及与所述斜井段连通的水平井段，所述L形水平井的水平井段位于盐层的中部；步骤2、在所述直井段和斜井段设置上部套管柱，所述上部套管柱与地层之间采用固定结构固结密封，在所述水平井段下入组合管串；步骤3、向组合管串中下入冲洗管柱，通过筛管的筛孔喷向四周盐壁，冲击盐壁形成溶腔，所述射流喷头由远到近，利用各个筛管分段溶蚀盐层，最终形成一连串的溶腔，得到盐穴储气库。本发明的一种盐穴储气库的建造方法，建造速度快，容量大，综合成本低。
步骤2、在所述直井段和斜井段设置上部套管柱，所述上部套管柱与地层之间采用固定结构固结密封，在所述水平井段下入组合管串，所述组合管串由多个套管和多个筛管间隔布置连接形成，在所述直井段和斜井段下入与所述组合管串连接的上部套管柱。 [0006] 步骤3、向组合管串中下入冲洗管柱，冲洗管柱的末端部具有用于径向喷水的射流喷头，利用地面高压水泵，将高压水导入所述组合管串内部的冲洗管柱与射流喷头，在射流喷头部位形成高压水射流，通过筛管的筛孔喷向四周盐壁，冲击盐壁形成溶腔，所述射流喷头由远到近，利用各个筛管分段溶蚀盐层，最终形成一连串的溶腔，得到盐穴储气库。 [0007] 优选的，步骤3中，所述射流喷头的两端具有用于与所述套管密封配合的封隔器，两个所述封隔器的之间的距离大于或等于所述筛管的长度。 [0008] 优选的，步骤3中，在下入冲洗管柱之前，先将通井管串下入组合管串内部，对组合管串由远到近进行刮削清洗。 [0009] 优选的，步骤3中，分段溶蚀盐层完成后，再重新将冲洗管柱下到所述组合管串的最远端，由远到近一边清洗所述组合管串的内部，一边冲洗筛管外部空间，彻底清除所述组

盐穴储气库注气排卤方法[发明专利]

专利名称：盐穴储气库注气排卤方法
专利类型：发明专利
发明人：庄晓谦,袁光杰,夏焱,袁进平,申瑞臣,田中兰,路立君,金根泰,董胜祥,李景翠,班凡生,刘奕杉
申请号：CN201510661850.0
申请日：20151014
公开号：CN105239965A
公开日：
20160113
专利内容由知识产权出版社提供
摘要：本发明提供了一种盐穴储气库注气排卤方法，所述盐穴储气库注气排卤方法包括以下步骤：步骤A，盐腔气密封检测；步骤B，下入所述盐穴储气库注气排卤工艺管柱；步骤C，然后进行井筒密封试验；步骤D，然后进行注气排卤：从生产套管与注采管柱环空注气，从注采管柱内排出卤水；步骤E，然后进行封隔器坐封及注采管下部丢手：当盐腔内卤水排空时，使封隔器坐封，生产套管与注采管环空注入环空保护液，然后再次加压，使丢手脱落，将丢手以下注采管柱部分丢入盐腔内，不需使用不压井作业起出排卤管柱，节省大量时间，降低了作业风险。

申请人：中国石油天然气集团公司,中国石油集团钻井工程技术研究院
地址：100007 北京市东城区东直门北大街9号
国籍：CN
代理机构：北京三友知识产权代理有限公司
代理人：李景辉
更多信息请下载全文后查看。

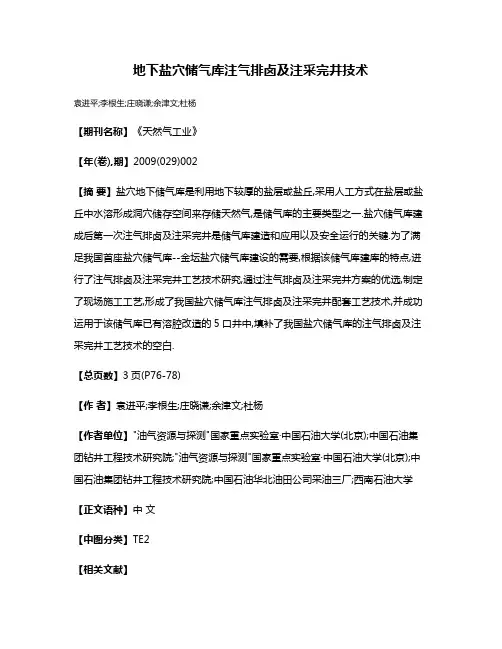

地下盐穴储气库注气排卤及注采完井技术

地下盐穴储气库注气排卤及注采完井技术
袁进平;李根生;庄晓谦;余津文;杜杨
【期刊名称】《天然气工业》
【年(卷),期】2009(029)002
【摘要】盐穴地下储气库是利用地下较厚的盐层或盐丘,采用人工方式在盐层或盐丘中水溶形成洞穴储存空间来存储天然气,是储气库的主要类型之一.盐穴储气库建成后第一次注气排卤及注采完井是储气库建造和应用以及安全运行的关键.为了满足我国首座盐穴储气库--金坛盐穴储气库建设的需要,根据该储气库建库的特点,进行了注气排卤及注采完井工艺技术研究,通过注气排卤及注采完井方案的优选,制定了现场施工工艺,形成了我国盐穴储气库注气排卤及注采完井配套工艺技术,并成功运用于该储气库已有溶腔改造的5口井中,填补了我国盐穴储气库的注气排卤及注采完井工艺技术的空白.
【总页数】3页(P76-78)
【作者】袁进平;李根生;庄晓谦;余津文;杜杨
【作者单位】"油气资源与探测"国家重点实验室·中国石油大学(北京);中国石油集团钻井工程技术研究院;"油气资源与探测"国家重点实验室·中国石油大学(北京);中国石油集团钻井工程技术研究院;中国石油华北油田公司采油三厂;西南石油大学【正文语种】中文
【中图分类】TE2
【相关文献】
1.文96地下储气库注采井完井技术 [J], 付太森;腰世哲;纪成学;李伟
2.金坛注采站注气排卤实例 [J], 唐骞
3.盐穴储气库注气排卤阶段管柱复杂情况处理方法 [J], 王成林;巴金红;郭凯;焦雨佳
4.盐穴储气库首次注气排卤技术探讨与实践 [J], 杜玉洁; 康延鹏
5.盐岩储气库注气排卤期剩余可排卤水分析 [J], 陈锋;杨海军;杨春和
因版权原因，仅展示原文概要，查看原文内容请购买。

一种盐穴储气库注采气集输撬装置[实用新型专利]

专利名称：一种盐穴储气库注采气集输撬装置
专利类型：实用新型专利
发明人：杨海军,黄维和,郝兴国,李龙,方亮,程林,王伟,黄坤,吴晓南,宋欢欢
申请号：CN201320162485.5
申请日：20130403
公开号：CN203230404U
公开日：
20131009
专利内容由知识产权出版社提供
摘要：一种盐穴储气库注采气集输撬装置，属于井场注采气技术领域。

卧式重力式分离器连接电动球阀、旋塞阀、手动球阀和安全阀；第一电动球阀的另一端连接角式节流阀；角式节流阀的另一端连接第二电动球阀，第二电动球阀的另一端连接井口；手动球阀的另一端连接轴流式止回阀和超声波流量计，轴流式止回阀的另一端连接第三电动球阀，第三电动球阀的另一端连接井口；放空阀连接仪表接头和第四电动球阀，第四电动球阀的另一端连接甲醇注入口，甲醇注入口的另一端连接超声波流量计的另一端；旋塞阀的另一端连接常压排污罐；甲醇加药装置连接甲醇注入口。

提高地下储气库的注采效率，提高储气库设备的安全性和可靠性。

申请人：中国石油天然气股份有限公司
地址：100007 北京市东城区东直门北大街9号中国石油大厦
国籍：CN
代理机构：北京市中实友知识产权代理有限责任公司
代理人：张少宏
更多信息请下载全文后查看。

应用于盐穴储气库注气排卤阶段的气水界面监测方法[发明专利]

专利名称：应用于盐穴储气库注气排卤阶段的气水界面监测方法
专利类型：发明专利
发明人：李龙,李建君,付亚平,陈加松,王晓刚,任众鑫,杜玉洁,张建华
申请号：CN201611141795.3
申请日：20161212
公开号：CN108222919A
公开日：
20180629
专利内容由知识产权出版社提供
摘要：本发明公开了一种应用于盐穴储气库注气排卤阶段的气水界面监测方法，属于盐穴储气库技术领域。

该方法包括：将测温及传输光缆单元和配重深入盐穴储气库的腔体内至预定深度后，利用分布式温度解调仪测量测温及传输光缆单元在盐穴储气库的腔体内的各个深度的温度，得到盐穴储气库的腔体内的温度分布曲线，将温度分布曲线中深度值最小的拐点所对应的深度，确定为盐穴储气库的腔体内的气水界面的深度，解决了避免注气排卤过程中繁琐的工艺流程的问题；达到了简化注气排卤过程中气水界面的检测流程，降低作业风险的效果。

申请人：中国石油天然气股份有限公司
地址：100007 北京市东城区东直门北大街9号中国石油大厦
国籍：CN
代理机构：北京三高永信知识产权代理有限责任公司
代理人：董亚军
更多信息请下载全文后查看。

一种盐穴储气库注气排卤装置及方法[发明专利]

专利名称：一种盐穴储气库注气排卤装置及方法
专利类型：发明专利
发明人：王同涛,杨春和,单保东,安国印,文云飞,贾建超,刘亚静,卫青松,王元庆,韩娟,李自远,李小明,朱阔远,王文
权,王璐,陈斌,路峥,窦冬,孟灵
申请号：CN202011131078.9
申请日：20201021
公开号：CN112253118B
公开日：
20220510
专利内容由知识产权出版社提供
摘要：本发明涉及一种盐穴储气库注气排卤装置，包括：套管、注气排卤内管、注气排卤外管；注气排卤外管通过套管下入到盐穴上部，注气排卤外管与套管下部通过封隔器相连，封隔器上部的套管与注气排卤外管间的环空内充满环空保护液。

注气排卤方法包括以下步骤：声呐测腔，下钻杆探底，腔底沉渣物性参数获取，确定注气排卤内管尺寸和排卤速率，注气排卤内管管口附近不溶物沉渣颗粒受力分析，注气排卤内管管口和注气排卤外管管口下深确定，下入注气排卤外管和内管，注气排卤。

相对于现有技术，本发明适用于盐穴储气库、盐穴储氢、盐穴压气蓄能库、盐穴储油库的排卤；步骤简单、参数明确、可操作性强，可以实现对盐穴储气库注气排卤的准确控制。

申请人：中国科学院武汉岩土力学研究所
地址：430072 湖北省武汉市武昌区八一路小洪山2号
国籍：CN
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

( 19 )中华人民共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910084816 .X
(22)申请日 2019 .01 .29
(71)申请人江苏苏盐井神股份有限公司地址 223200 江苏省淮安市淮安区华西路 18号申请人江苏省制盐工业研究所有限公司
(72)发明人刘凯刘正友张文广
(74)专利代理机构北京卓恒知识产权代理事务所(特殊普通合伙) 11394
代理人唐曙晖
(51)Int .Cl . E21B 43/20(2006 .01) E21B 43/28(2006 .01) E21F 17/16(2006 .01)
(10)申请公布号 CN 109751022 A (43)申请公布日 2019.05.14
( 54 )发明名称一种连通井盐穴储气库的注采气方法
( 57 )摘要本发明涉及一种连通井盐穴储气库的注采
气方法，包括：将连通井盐穴储气库的连通井分为：注采气井、注排卤井；在储气库注气时，天然气通过注采气井注入储气库，天然气由上而下驱赶卤水，储气库内的卤水由注排卤井排出；在储气库采气时，卤水通过注排卤井注入储气库，卤水由下而上驱赶天然气，储气库内的天然气通过注采气井采出；在储气库既不注气也不采气时，在储气库内预留一定量的天然气，通过注采气井将淡水或淡盐水注入储气库，淡水或淡盐水溶解岩盐后形成卤水，卤水由注排卤井排出。本发明解决了盐穴储气库腔体体积易缩小、垫底气占比大和建设周期长等问题，实现了连通井盐穴储气库的安全、高效运行。
2
CN 1097510井盐穴储气库的注采气方法
技术领域 [0001] 本发明涉及一种连通井盐穴储气库的注采气方法，属于天然气储存领域和盐矿水溶采矿领域。
背景技术 [0002] 目前，盐穴储气库的“采卤造腔”与“注采运行”是先后两个不同的阶段，即在投入注采运行后，就不再进行采卤造腔。而受到卤水消化能力及卤水接收浓度的限制，在采卤造腔阶段通常需要耗费大量的时间，建设一个20万m3以上的盐穴储气库一般需要3年以上的时间进行采卤造腔，这使得盐穴储气库的建设周期通常都较长。 [0003] 盐穴储气库多采用单井单管结构，即储存天然气的盐穴只设置一口井，该井中仅安装一根用于天然气注入与采出的套管。由于岩盐具有蠕变特性，在盐穴储气库运行过程中，随着天然气的注入及采出，储气库内的压力会出现大幅度变化，会出现盐穴体积缩小问题。体积收缩过大会导致储气库的力学性质变差甚至会发生风险，同时还会降低储气库的储气能力，进而影响储气库的经济效益。 [0004] 在盐穴储气库运行过程中，往往需要留有大量的垫底气，垫底气量约占储气库总库容量的40％左右。在盐穴储气库运行期间，垫底气通常无法采出。大量垫底气留在储气库内，不仅增加了储气库资金投入，还降低了储气库的使用效率。 [0005] 综上所述，盐穴储气库存在建设周期长、盐穴体积易缩小和垫底气占比大等问题，给盐穴储气库建设及运行带来不利的影响。
权利要求书1页说明书4页附图6页
CN 109751022 A
CN 109751022 A
权利要求书
1/1 页
1 .一种连通井盐穴储气库的注采气方法，该方法包括以下步骤： (1) 将连通井盐穴储气库的连通井分为注采气井和注排卤井，其中注采气井内设置注采管柱、造腔管柱，注排卤井内设置注排卤管柱；注采气井的造腔管柱位于注采管柱内部，造腔管柱的管口位置低于注采管柱的管口； (2) 通过注采气井的注采管柱和/或造腔管柱，将天然气注入到储气库中储存，储气库中的卤水通过注排卤井排出，实现储气库注气； (3) 通过注排卤井的注排卤管柱将卤水注入储气库内，天然气由注采气井的注采管柱和/或造腔管柱采出，实现储气库采气； (4) 待注采气井的造腔管柱无天然气采出时，通过注采气井的造腔管柱和/或注排卤井的注排卤管柱，将卤水注入到储气库溶腔中，天然气由注采气井的注采管柱采出； (5) 在储气库保压阶段，在该阶段既不注气、也不采气，通过注采气井的造腔管柱将淡水或淡盐水注入到溶腔中，卤水由注排卤井的注排卤管柱排出；优选地，储气库保压阶段 (5) 是在步骤 (2) 之后进行，或者在步骤 (3) 或步骤 (4) 之后进行。 2 .根据权利要求1所述的注采气方法，其中，在步骤(1)中，连通井盐穴储气库由两口或两口以上的连通井组成，相邻两口盐井井口的距离为100-300m，优选150-250m，连通井之间的底部有连通通道相互连通，造腔管柱的管口位置低于注采管柱的管口 10-40m ，优选2030m。 3 .根据权利要求1或2所述的注采气方法，其中，在步骤(1)中，注排卤井的腔顶位置比注采气井的腔顶位置低100-300m，优选150-250m；作为溶腔高度：溶腔最大直径之比的注采气井溶腔的高径比为2～6，优选3～5。 4 .根据权利要求1所述的注采气方法，其中，在步骤(2)中，利用注采气井的注采管柱和/或造腔管柱，同时将天然气注入储气库中；储气库内的卤水被注入的天然气由上而下逐渐顶替、驱赶，经由连通井之间的连通通道由注排卤井的注排卤管柱排出。 5 .根据权利要求1所述的注采气方法，其中，在步骤(2)中，在完成储气库注气时，天然气与卤水的界面在连通井连通通道上方2-30m，优选4～20m，天然气储存在注采气井的溶腔中。 6 .根据权利要求1所述的注采气方法，其中，在步骤(3)中，通过注排卤井的注排卤管柱将卤水注入储气库中，卤水经由连通井之间的连通通道进入注采气井溶腔；天然气被注入的卤水自下而上逐渐顶替、驱赶，由注采气井排出。 7 .根据权利要求1所述的注采气方法，其中，在步骤(5)中，天然气在注采气井的造腔管柱管口上方形成气垫层，阻止腔体上溶，气垫层的厚度为1-10m，优选2-5m。 8 .根据权利要求1所述的注采气方法，其中，在步骤(5)中，淡水或淡盐水注入到注采气井溶腔后，通过侧溶溶解岩盐，继续采卤造腔，增加储气库的腔体体积。 9 .根据权利要求1-8中任一项所述的注采气方法，其特征在于，在连通井盐穴储气库注采气运行期间，储气库运行压力的波动范围为上下5％以内。 10 .根据权利要求1-9中任一项所述的注采气方法，其特征在于，储气库采出的天然气占储气库库容量的60vol％-100vol％，优选80vol％-90vol％。
