醋酸 水溶液连续精馏

  • 格式：doc
  • 大小：27.92 KB
  • 文档页数：12

课程设计任务书课程名称: 化工原理课程设计设计题目：醋酸-水溶液连续精馏化学工程与食品科学学院系：院学生姓名：号：学专业班级：指导教师：年2012620月日目录一……………………………………摘要二………………………………设计条件三………………………设计方案的确定四……………………精馏塔的物料衡算五…………………………塔板数的确定六……………………………精馏塔的工艺条件及物性数据的计算七……………………………精馏塔的塔体工艺尺寸计算八……………………………塔板主要工艺尺寸计算九…………………塔板的流体力学验算十……………………塔板负荷性能曲线十一……………………………对设计过程的评述和相关问题的讨论一、摘要醋酸学名乙酸，分子式CHO，醋酸是一种重要的基本有机化工原242．料，主要用于制取醋酸乙烯单体（VCM）、醋酸纤维、醋酐、对苯二甲酸、氯乙酸、聚乙烯醇、醋酸酯及金属醋酸盐等。

此外，在染料、医药、农药及粘合剂、有机溶剂等方面有着广泛的用途，是近几年来发展较快的重要的有机化工产品之一。

因此醋酸的提纯对我们的生产生活有着比较重大的意义。

二、设计条件1、处理量：2.5万吨/年2、料液浓度：0.70（摩尔分数）3、产品浓度：0.99（摩尔分数）4、釜液中醋酸含量：0.05（摩尔分数）5、每年实际生产时间：7200小时/年6、操作条件：塔顶压强4kPa,塔底加热蒸汽压力0.5MPa,单板压降不大于0.7kPa，连续精馏，泡点进料,回流比为最小回流比的2倍。

7、塔板类型：筛板或浮阀塔板（F1型）三、设计方案的确定本设计任务为分离水—醋酸混合物。

对于二元混合物的分离，应采用连续精馏分离。

设计中采用泡点进料，将原料液通过预热器加热至泡点后送入精馏塔内。

塔顶上升蒸汽采用全凝器冷凝，冷凝液在泡点下一部分回流至塔内，其余部分经产品冷却后送至储罐。

操作回流比取最小回流比的2倍。

塔釜采用直接蒸汽加热，塔底产品经冷却后送至储罐。

四、精馏塔的物料衡算．1、原料液及塔顶、塔底产品的摩尔产率水的摩尔质量：Ｍ=18kg/kmol A醋酸的摩尔质量：Ｍ=60kg/kmol a X=0.70 若转化为质量分数则为X=0.886 FF X=0.99 若转化为质量分数则为X=0.997 DD X=0.05 若转化为质量分数则为X=0.149 WW2、原料液及塔顶、塔底产品的平均摩尔质量M=0.3×18+0.7×60=47.4kg/kmol F M=0.01×18+0.99×60=59.58kg/kmol D M=0.95×18+0.05×60=20.1kg/kmol W3、物料衡算由于一年需处理2.5万吨,那么进料量应为：2.5x10÷77200=3272kg/h,而原料液的平均摩尔质量为47.4kg/kmol，那么F=3272÷47.4=73.25kmol/h总物料衡算：73.25=D+W醋酸物料衡算：73.25×0.7=0.99×D+0.05×W联立解得：D=50.65kmol/h W=22.60kmol/h五、塔板数的确定1、理论塔板层数N的求解T醋酸-水属于理想物系，可以采用图解法求理论板层数图x-y水物系的气液平衡数据，绘出-由手册查得醋酸①．②求最小回流比及操作回流比采用作图法求最小回流比。

自点（0.70,0.70）作垂线即为进料线（q线）该线与平衡线的交点坐标为：y=0.77 X=0.64qq又由书中公式可知y0.99-0.77x?R= ==0.63 Dq min0.99-0.64R xx1??min qD故最小回流比为：R=1.7min R=2R=2×1.7=3.4 min③求精馏塔的气、液相负荷L=RD=3.4×50.65=172.21 kmol/hV=(R+1)D=(3.4+1)×50.65=222.86 kmol/hL′= L+F=172.21+73.25=245.46 kmol/hV′= V=222.86 kmol/h④求操作线方程精馏段操作线方程为：R1y= x + x=0.773 x+0.227 x R+1R+1DDn+1nn提馏段操作线方程为：L'Wy′= x′—x=1.1014 x′—0.00507V'V'mmW m+1⑤逐板法求理论板数：对于精馏段由于y=x=0.99D1由相关手册查得相对挥发度为2.05ax而板上的气液平衡关系为y= 1+(a-1)x那么x=0.981．RxD 由精馏段操作线方程可以知道：y= x+ R+1R+112所以y=0.98 2同样的方法求得：x=0.96 2y=0.967 x=0.935 33y=0.947 x=0.897 44y=0.918 x=0.845 55y=0.878 x=0.778 66y=0.826 x=0.698 77由于x=0.698﹤x=0.70,因此精馏段所需理论板层数为6层，第7层F7为加料板 对于提馏段：其操作线方程为y ′= 1.1014 x ′－0.00507 m m+1由于x ′=x=0.698则y ′=1.1014×0.698－0.00507=0.7637 217由气液平衡关系式可知 x ′=0.612 2则y ′=0.669 同理可知：x ′=0.496 33y ′=0.541 x ′=0.365 44y ′=0.397 x ′=0.243 55y ′=0.263 x ′=0.148 66y ′=0.158 x ′=0.0839 77y ′=0.0873 x ′=0.0445 88由于x ′=0.0445﹤x=0.05 W8故提馏段所需理论板层数为7层 综上所述理论板层数为N)不包含再沸器=14 (T ．进料板位置为自塔顶往下的第7层即为N=7F 六、精馏塔的工艺条件及物性数据的计算1.操作压力的计算塔顶操作压力Pa=101.325+4=105.325kPa每层塔板压降△P=0.7 kPa进料板压力P=105.325+0.7×7=110.225 kPa F 塔底操作压力为101.325+500=601.325 kPa提馏段最后一块板的压力为P ′=110.225+0.7×7=115.125 kPa 精馏段平均压力P=(105.325+110.225)÷2=107.775 kPa n 提馏段平均压力为P=(110.225+115.125)÷2=112.675 kPa M全塔平均压力为P=（107.775+112.675）÷2=110.225 kPa 平2.平均摩尔质量计算塔顶平均摩尔质量计算：由于x=y=0.99，x=0.98 11D液相平均摩尔质量M=0.02×18+0.98×60=59.16 kg/kmol XD气相平均摩尔质量M=0.01×18+0.99×60=59.58kg/kmol YD进料板平均摩尔质量计算：由于x=0.698, y=0.826 77则M=0.302×18+0.698×60=47.316kg/kmol X7M=0.174×18+0.826×60=52.692 kg/kmolY7塔底平均摩尔质量计算：由于y′=0.0873 x′=0.0445 88则M=0.9555×18+0.0445×60=19.869 kg/kmol ′X8M=0.9127×18+0.0873×60=21.667 kg/kmol ′Y8那么精馏段平均摩尔质量M=(59.16+47.316)÷2=53.238 kg/kmol Xn M=(59.58+52.692)÷2=56.136 kg/kmol Yn那么提馏段平均摩尔质量M=(47.316+19.869)÷2=33.593 kg/kmol ′Xn M=(52.692 +21.667)÷2=39.18 kg/kmol ′Yn3.各部分温度计算由相关相图查询可知道塔顶温度T=117.3℃D进料温度T=110.5℃F塔底温度T=100.3℃W那么精馏段平均温度T=(117.3+110.5)÷2=113.9℃n提馏段平均温度T=(110.3+100.3)÷2=105.3℃m精馏塔平均温度为T=（113.9+105.3）÷2=109.6℃平4.各部分液相密度计算塔顶：由于塔顶温度T=117.3℃，1/ρ=∑αi/ρi D所以ρ=1÷（0.99÷941+0.01÷945）=941kg/m 3Dρ=1÷（0.70÷951+0.30÷952）=951.3 kg/m 3Fρ=1÷（0.05÷962+0.95÷958）=958.2 kg/m 3Wρ=（ρ+ρ+ρ）÷3 =950.2 kg/m 3WDF平七、精馏塔的塔体工艺尺寸计算塔径的计算1.PM P=110.225 kPa，PV=nRT可以得到ρ= ，其中对于气相，由RT 平v2=47.658 kg/kmol 56.136+39.18）÷=M（平Y T=109.6+273.15=382.75K R=8.314代入得ρ=1.651 kg/m3v而液相的平均密度ρ=950.2 kg/m3Lρρ?? )，校正查出的负荷系数由于uC=C=(0.2VL C20maxρ20V mN/m σ为操作物系的液体表面张力，C是操作物系的负荷系数=1.92m/s ，求得uC继而可求出u根据史密斯关联图可查得maxmax u，即求出u，乘以安全系数，便得适宜的空塔气速max1.92=1.152 m/s ×u=0.6u=0.6max依据流量公式可计算塔径，即V4 D=S u?D——塔径，m V——塔内气体流量，m/s u——空塔气速,m/s 3S由于精馏段和提馏段的V可能不一样，因此要分开计算S M V，可得由V=m S? 3600v精馏段的V=222.86×56.136÷3600÷1.651=2.10 m/s 3S提馏段的V′=222.86×39.18÷3600÷1.651=1.47 m/s 3S所以D=1.524m D′=1.275m按标准塔径圆整得D=1.6m D′=1.3m1.6m综上所述取塔径为2.精馏塔有效高度的计算N－1）H根据Z=（T T E T Z——塔的有效段高度，mN——塔内所需的理论板层数T E——总板效率T H——塔板间距，m T?）（根据奥康奈尔方法可知E=0.490.245－?T L——塔顶与塔底平均温度下的相对挥发度，对多组分系统，应取关?键组分间的相对挥发度。

合集下载

萃取精馏法分离醋酸_水的研究

萃取精馏法分离醋酸_水的研究

萃取精馏法分离醋酸_水的研究首先，我们来了解一下醋酸和水的性质。

醋酸（CH3COOH）和水（H2O）的沸点分别为118.1℃和100℃。

由于醋酸和水分子之间存在氢键的形成，所以它们的溶解度也比较高。

根据这些特性，我们可以使用乙酸乙酯（CH3COOCH2CH3）作为辅助溶剂来进行分离。

乙酸乙酯的沸点为77.1℃，与醋酸和水的沸点相差较大，因此适合用于分离。

实验步骤如下：1.准备实验器材和试剂：萃取精馏装置、醋酸、水、乙酸乙酯等。

2.将醋酸和水混合，并在磁力搅拌下充分溶解，得到一个醋酸浓度适中的混合液。

3.将混合液倒入萃取瓶中，加入适量的乙酸乙酯作为辅助溶剂。

4.装配好精馏装置，并进行加热。

由于醋酸和乙酸乙酯的沸点较低，所以可以通过加热沸腾的方式将它们分离出来。

5.开始加热，通过冷凝管冷却蒸汽进一步分离液体。

醋酸和乙酸乙酯的混合物沸点较低，它们蒸发出来的蒸汽会在冷凝管中冷却凝结为液体。

而水由于沸点较高，大部分会留在混合液中。

6.不断收集冷凝管中的液体，直到乙酸乙酯停止蒸发。

通过上述步骤，我们可以将醋酸和水进行有效分离。

在整个分离过程中，乙酸乙酯作为辅助溶剂起到了重要的作用。

由于乙酸乙酯与醋酸的亲合力较大，所以分离效果较好。

这种分离方法的优点是简单、高效，可以用于实验室的小规模分离。

但是需要注意的是，乙酸乙酯是挥发性较大的有机溶剂，对人体有一定的刺激性，应在通风良好的环境下进行操作，并注意防止火源等安全事故的发生。

在研究的过程中，我们还可以对分离后的纯醋酸和纯水进行进一步的化学和物理性质分析，以进一步了解这两种物质的特性和应用。

通过以上研究，我们可以进一步认识醋酸和水的相互作用以及利用萃取精馏法进行分离的原理和方法。

这有助于我们更好地理解化学反应和实践中的分离纯化过程，为实验和工业生产提供指导和参考。

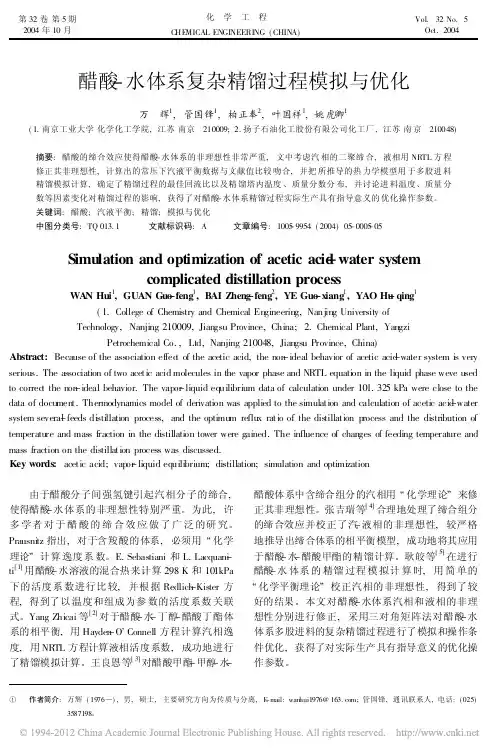

醋酸_水体系复杂精馏过程模拟与优化
