三波段大气传输红外偏振特性对比分析

宁波大学《ACSAMI》：三个波段三种特性的多频谱大面积超材料！传统的单波段隐身材料是通过吸收或反射单一频段的电磁波实现对目标物的隐藏，随着多频谱识别技术的出现（即通过处于不同工作频段的多个探测器进行组合探测的方式），多频谱隐身材料研究已得到了许多关注。

目前已有一些对于雷达和红外探测具有双波段隐身特性的超构材料/超表面。

这类双波段隐身超构材料，作为多频谱隐身材料的一种，通常为垂直叠堆架构：即由一个红外屏蔽层和一个微波吸收超表面叠合而成，具有这种架构的材料厚度通常较大。

另一方面，这种超构材料通常由金属组成并不透明，这与光学元件需要可见光透明的需求并不一致，一些研究者会采用ITO（氧化铟锡，一种透明导电氧化物材料）去替代金属，取得了一些效果。

但采用这一方法所能达到的可见光透过率和红外发射率特性仍有不足，且材料厚度需3-4 mm。

因此，除了隐身特性有待提升外，实现材料的大面积制备、高度可弯折及轻量化等需求也是十分迫切。

针对这些问题，来自宁波大学物理科学与技术学院的徐华副教授与中国科学院宁波材料技术与工程研究所的研究人员合作设计并制备了一种具有多频谱特性的大面积超构材料（255 cm2），该材料在可见、红外和微波三个不同波段分别展现出透过、反射和吸收三种截然不同的特性，如图1所示，值得注意的是该材料厚度仅为其微波吸收波长的1/47。

图1 该材料在可见、红外和微波三个波段呈现三种特性，分别为透明、反射和吸收相关成果以题为“Scalable-Manufactured Metamaterials for Simultaneous Visible Transmission, Infrared Reflection, and Microwave Absorption”发表于ACS Applied Materials & Interfaces。

原文链接：/10.1021/acsami.2c03346图2为该材料的实验制备流程，同时也展示了该材料的基本构成和结构。

大气窗口的主要波段大气窗口是指大气对电磁波的吸收较小的波段，使得电磁波能够穿透大气层并传播到地面。

大气窗口的主要波段包括可见光、红外线和射电波。

本文将分别介绍这些波段的特点及其在科学研究和应用中的重要性。

一、可见光波段可见光波段是指波长在380纳米到780纳米之间的电磁波。

这个波段是人眼能够看到的光谱范围，包括紫、蓝、绿、黄、橙和红六种颜色。

可见光波段的特点是能够直接被人眼感知，因此在日常生活中被广泛应用于照明、摄影和显示等方面。

此外，可见光波段还在天文学、气象学和生物学等领域有着重要的应用。

例如，在天文学中，通过观测可见光波段可以研究星系、恒星和行星等天体的性质和演化过程。

二、红外线波段红外线波段是指波长在780纳米到1毫米之间的电磁波。

相对于可见光波段，红外线波段的波长更长，无法被人眼直接感知。

红外线波段可以进一步分为近红外、中红外和远红外三个子波段。

近红外波段的应用广泛，包括红外线遥控器、红外线热成像和红外线通信等。

中红外波段主要用于红外线光谱学研究和红外线成像技术。

远红外波段则主要用于红外线辐射测量和红外线天文学观测等领域。

红外线波段在科学研究和应用中有着广泛的用途。

在天文学中，红外线波段的观测可以帮助科学家研究宇宙中的尘埃云、恒星形成和宇宙背景辐射等现象。

在军事领域，红外线成像技术被广泛应用于夜视仪、导弹制导和无人机监测等方面。

在医学领域，红外线热成像技术可用于检测人体表面的温度分布，对于早期疾病的诊断和治疗有着重要意义。

三、射电波波段射电波波段是指波长在1毫米到100米之间的电磁波。

射电波波段的特点是波长非常长，因此具有较强的穿透能力。

射电波波段在天文学研究中起着重要的作用。

通过观测射电波，科学家可以研究宇宙微弱的射电信号，探索宇宙的起源、演化和结构等问题。

此外，射电波还被广泛应用于通信、雷达和导航等领域。

总结起来，大气窗口的主要波段包括可见光、红外线和射电波。

不同波段的特点和应用有所不同，但都在科学研究和现实生活中发挥着重要的作用。

大气窗口的主要波段大气窗口是指大气层中能够传递特定波长的电磁辐射的窗口区域。

根据不同的波段特性，大气窗口可以分为几个主要的波段。

本文将分别介绍可见光、红外线和微波这三个主要的大气窗口波段。

一、可见光窗口可见光窗口是指太阳辐射中可见光波段的一部分，其波长范围约为380纳米到760纳米。

可见光窗口包含了人眼可以看到的各种颜色，是人类获取外界信息最主要的波段。

在可见光窗口中，蓝光波长短，红光波长长，不同波长的光线在大气中的传播和散射方式也有所不同。

例如，太阳光照射到大气层上时，其中的紫外线被臭氧层吸收，而可见光则能够穿过大气层传播到地面。

二、红外线窗口红外线窗口是指大气中红外辐射能够传递的波段，主要包括近红外、中红外和远红外三个子波段。

红外线波长较长，无法被人眼直接观察到，但在红外线感应器和红外线相机中得到了广泛应用。

在红外线窗口中，不同波段的红外线具有不同的应用价值。

近红外波段可用于遥感、热成像、红外线通信等领域；中红外波段可用于红外线探测、红外线热成像、红外线光谱等领域；远红外波段则主要用于红外线热成像和气象观测。

三、微波窗口微波窗口是指大气中微波辐射能够传递的波段，其波长范围约为1毫米到1米。

微波窗口可以进一步细分为多个子窗口，包括L波段、S波段、C波段、X波段、Ku波段、Ka波段和V波段等。

微波窗口具有穿透云层和雨雪等天气影响的优势，因此在气象观测、雷达通信、卫星通信等领域得到广泛应用。

例如，气象雷达使用的频段主要位于C波段和S波段，可以探测到降水和风暴等天气现象。

大气窗口的主要波段包括可见光、红外线和微波。

可见光窗口是人眼可以看到的波段，红外线窗口可以用于红外线感应和热成像等应用，微波窗口具有穿透云层和雨雪的优势，适用于气象观测和通信等领域。

不同的波段在大气中的传播和散射方式不同，因此在应用中需要根据具体需求选择合适的波段。

随着科技的不断进步，大气窗口的研究和应用将会得到更多的突破和发展。

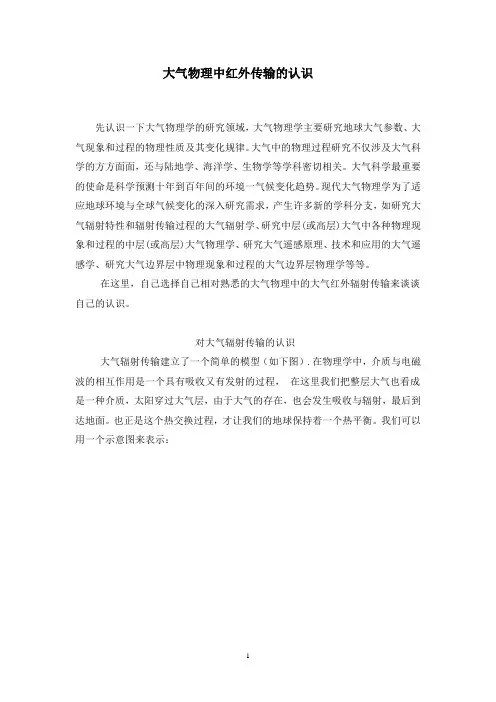

大气物理中红外传输的认识先认识一下大气物理学的研究领域，大气物理学主要研究地球大气参数、大气现象和过程的物理性质及其变化规律。

大气中的物理过程研究不仅涉及大气科学的方方面面，还与陆地学、海洋学、生物学等学科密切相关。

大气科学最重要的使命是科学预测十年到百年间的环境一气候变化趋势。

现代大气物理学为了适应地球环境与全球气候变化的深入研究需求，产生许多新的学科分支，如研究大气辐射特性和辐射传输过程的大气辐射学、研究中层(或高层)大气中各种物理现象和过程的中层(或高层)大气物理学、研究大气遥感原理、技术和应用的大气遥感学、研究大气边界层中物理现象和过程的大气边界层物理学等等。

在这里，自己选择自己相对熟悉的大气物理中的大气红外辐射传输来谈谈自己的认识。

对大气辐射传输的认识大气辐射传输建立了一个简单的模型（如下图）.在物理学中，介质与电磁波的相互作用是一个具有吸收又有发射的过程，在这里我们把整层大气也看成是一种介质，太阳穿过大气层，由于大气的存在，也会发生吸收与辐射，最后到达地面。

也正是这个热交换过程，才让我们的地球保持着一个热平衡。

我们可以用一个示意图来表示：辐射束通常可以按其在辐射传输场中的强度（或辐亮度）v I 来表示，根据模型的假设，可以得到一个红外传输方程v v va v J I ds dI k -=-ρ1这个方程中v k 是表示吸收系数，a ρ表示吸收气体的密度，S 为倾斜的路径，V J 为源函数。

这里解释一下，电磁波在穿越大气的时候，除了大气的吸收（也成为大气消光）外，我们在测量时还有来自其他方面的辐射进入测量结果，比如气溶胶的散射，会使测量的结果增加，比如大地的黑体辐射，也会使测量结果增加，这些因素我们统一定义为源函数V J 。

在红外辐射传输时，大地近似为黑体，可以用普朗克函数)(T B 来代替，而且因为红外线波长较长，一般大于气溶胶的尺度，所以可以不考虑气溶胶的散射增强。

考虑到入射的时候不可能只有垂直入射，所以得加入一个角度θ，定义θμcos =，这样可以得到向上的和向下的辐射传输方程：向上的μτμτττμτττμτττ'''**exp )(exp )(),(*d B B I v v ⎪⎪⎭⎫ ⎝⎛--+⎪⎪⎭⎫ ⎝⎛--=⎰↑（1）向下的 μτμτττμττ''0'exp )(),(d B I v ⎪⎪⎭⎫ ⎝⎛--=⎰↓（2）这两个式子中τ定义为垂直光学厚度，有''')()(dz z z k zv ρτ⎰∞=表示穿过某层介质后的衰减的比例，*τ为接近地面的光学厚度。
