钢冶金学重庆科技学院：王宏丹气体：氧气、氩气、氮气金属料——铁水铁水是转炉炼钢的主要原材料，一般占装入量的70%~100%；铁水的物理热和化学热是转炉炼钢的主要热源。
对铁水温度的要求：●铁水温度是铁水含物理热多少的标志，铁水物理热占转炉热量收入的50％左右。
●铁水温度过低，会导致炉内热量不足，影响熔池升温和元素氧化进程，同时不利于化渣和去除杂质，还容易导致喷溅。
●我国企业一般规定铁水入炉温度应大于1250℃，并且保持稳定。
高炉出铁温度在1350～1450℃。
金属料——铁水金属料——铁水对铁水化学成分的要求：●[Si]：发热元素，是铁水化学热的主要提供者。
通常铁水中的硅含量为0.50%-0.80%为宜。
现在的普遍观点：[Si]是有害的，应尽可能地降低铁水中的Si含量，原因如下：少渣冶炼，减少转炉冶炼过程的造渣量。
铁水预处理脱磷的需要！要脱磷，得先脱硅！金属料——铁水对铁水化学成分的要求：●[Mn]：锰是弱发热元素，铁水中Mn氧化后形成的MnO能有效促进石灰溶解，加快成渣，减少助熔剂的用量和炉衬侵蚀。
同时铁水含Mn高，终点钢中余锰高，从而可减少合金化时所需的锰铁合金，有利于提高钢水纯净度。
金属料——铁水对铁水化学成分的要求：●[P]：来源于矿石，100%还原进入铁水，是应该严格控制的元素，目前采取预处理、转炉脱磷等方式解决低P钢的冶炼问题。
高P 矿石的利用，是当今资源利用的主要研究方向，应予以密切关注！一般要求铁水 [P]≤0.20%。
●[S]：是高炉造渣操作应尽量降低的，脱硫率应高！高炉铁水炉外预处理脱硫是“解放高炉”的方向！我国炼钢技术规程要求入炉铁水的硫含量不超过0.05%。
金属料——铁水对铁水带渣量的要求：●高炉渣中含S 、SiO 2、Al 2O 3量较高；●过多的高炉渣进入转炉内会导致石灰消耗量增多，转炉渣量增大，容易造成喷溅，金属收得率降低，降低炉衬寿命；●兑入转炉的铁水要求带渣量不得超过0.5%；●铁水带渣量大时，在铁水兑入转炉之前应进行扒渣。

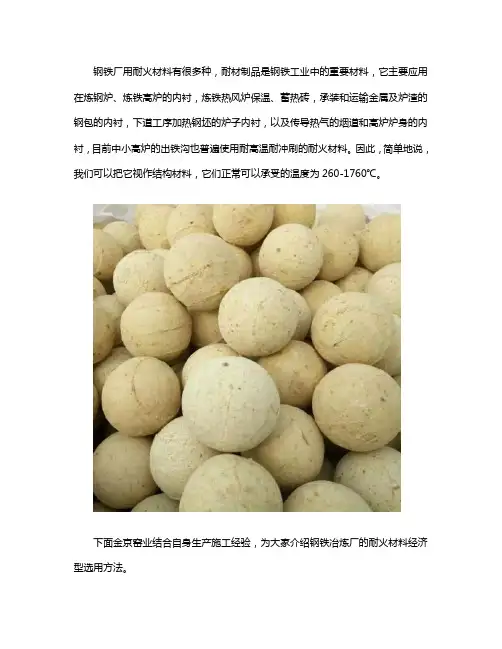

钢铁厂用耐火材料有很多种，耐材制品是钢铁工业中的重要材料，它主要应用在炼钢炉、炼铁高炉的内衬，炼铁热风炉保温、蓄热砖，承装和运输金属及炉渣的钢包的内衬，下道工序加热钢坯的炉子内衬，以及传导热气的烟道和高炉炉身的内衬，目前中小高炉的出铁沟也普遍使用耐高温耐冲刷的耐火材料。
因此，简单地说，我们可以把它视作结构材料，它们正常可以承受的温度为260-1760℃。
下面金京窑业结合自身生产施工经验，为大家介绍钢铁冶炼厂的耐火材料经济型选用方法。
耐火材料价格昂贵，任何耐火材料的事故都将导致浪费大量的生产时间和设备，有时甚至是产品本身。
耐火材料类型也将影响能量的消耗和产品质量。
因此，选取适合于各种应用的耐火材料是至关重要的。
而经济效益对此有很大的影响，适合某种用途的耐火材料不必是用得最久的材料，而是能在安装成本与使用性能之间取得平衡的材料，这种平衡不是固定不变的，而是随着新工艺或新耐火材料的引入而不断变化的。
历史证明，坚持不懈地寻求和开发更合理的冶金工艺，极大地推动了耐火材料的发展，这些耐火材料问题的迅速解决又成为近代钢铁工艺不断发展的重要素。
本文的内容是讨论包括这些问题的许多因素，以及提供解决这些问题的信息。
耐火材料可以有许多分类方法，其中没有一种是令人十分满意的。
从化学观点来看，耐火材料和一般物质一样分为三类：酸性、碱性和中性。
理论上，酸性耐火材料不能应用于碱性炉渣，碱性气体或烟气，而在上述碱性介质中，最好应用碱性耐火材料。
实际上，由于各种原因，这些规则不断地被打破。
因而，长期以来化学分类只是学术上的，对于指导实际应用没有多少价值。
而且真正意义上的中性耐火材料是否存在也值得怀疑。
通过用途来分类是相当广泛采用的方法，如高炉耐火材料或氧气炼钢耐火材料，而且这些分类在不断地被修正。
因此，我们根据所准备的原料和加工后的主要矿物质对耐火材料进行分类。
我们确信这种分类方法为清楚理解钢厂耐火材料的本质提供了最大的可能性。

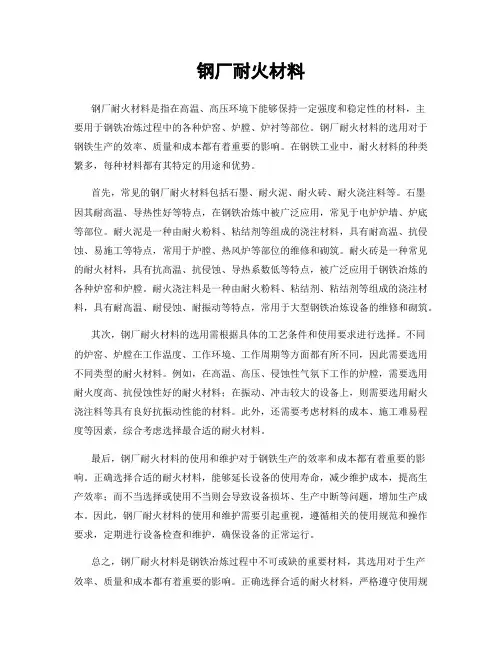

钢厂耐火材料钢厂耐火材料是指在高温、高压环境下能够保持一定强度和稳定性的材料，主要用于钢铁冶炼过程中的各种炉窑、炉膛、炉衬等部位。
钢厂耐火材料的选用对于钢铁生产的效率、质量和成本都有着重要的影响。
在钢铁工业中，耐火材料的种类繁多，每种材料都有其特定的用途和优势。
首先，常见的钢厂耐火材料包括石墨、耐火泥、耐火砖、耐火浇注料等。
石墨因其耐高温、导热性好等特点，在钢铁冶炼中被广泛应用，常见于电炉炉墙、炉底等部位。
耐火泥是一种由耐火粉料、粘结剂等组成的浇注材料，具有耐高温、抗侵蚀、易施工等特点，常用于炉膛、热风炉等部位的维修和砌筑。
耐火砖是一种常见的耐火材料，具有抗高温、抗侵蚀、导热系数低等特点，被广泛应用于钢铁冶炼的各种炉窑和炉膛。
耐火浇注料是一种由耐火粉料、粘结剂、粘结剂等组成的浇注材料，具有耐高温、耐侵蚀、耐振动等特点，常用于大型钢铁冶炼设备的维修和砌筑。
其次，钢厂耐火材料的选用需根据具体的工艺条件和使用要求进行选择。
不同的炉窑、炉膛在工作温度、工作环境、工作周期等方面都有所不同，因此需要选用不同类型的耐火材料。
例如，在高温、高压、侵蚀性气氛下工作的炉膛，需要选用耐火度高、抗侵蚀性好的耐火材料；在振动、冲击较大的设备上，则需要选用耐火浇注料等具有良好抗振动性能的材料。
此外，还需要考虑材料的成本、施工难易程度等因素，综合考虑选择最合适的耐火材料。
最后，钢厂耐火材料的使用和维护对于钢铁生产的效率和成本都有着重要的影响。
正确选择合适的耐火材料，能够延长设备的使用寿命，减少维护成本，提高生产效率；而不当选择或使用不当则会导致设备损坏、生产中断等问题，增加生产成本。
因此，钢厂耐火材料的使用和维护需要引起重视，遵循相关的使用规范和操作要求，定期进行设备检查和维护，确保设备的正常运行。
总之，钢厂耐火材料是钢铁冶炼过程中不可或缺的重要材料，其选用对于生产效率、质量和成本都有着重要的影响。
正确选择合适的耐火材料，严格遵守使用规范和操作要求，定期进行设备检查和维护，能够保证设备的正常运行，提高生产效率，降低生产成本，促进钢铁工业的健康发展。
冶金行业耐火材料介绍冶金行业是制造和加工金属材料的重要行业，其中涉及到高温、高压等极端条件下的工艺过程。
在这些工艺过程中，耐火材料扮演着重要的角色，其质量和性能直接影响到生产工艺和产品质量。
以下是一些常见的冶金行业耐火材料的介绍。
1.碳化硅陶瓷（SiC）：碳化硅陶瓷是一种重要的高温耐火材料，在冶金行业应用广泛。
它具有高熔点、高抗氧化性、高抗侵蚀性和优异的机械强度。
碳化硅陶瓷可用于电炉炉衬、炉墙和高温容器等部件。
2.高铝耐火材料：高铝耐火材料是由铝矾土和高岭土等粘结剂加入适量膨胀剂烧制而成。
它具有高抗压强度、高抗侵蚀性和耐高温性能。
高铝耐火材料可用于电炉、转炉、钢包、坩埚和电解槽等冶金设备的内衬。
3.镁铝质耐火材料：镁铝质耐火材料由质量比例适当的氧化镁和氧化铝混合烧结而成。
它具有优异的抗高温性能、抗侵蚀性能和热震稳定性。
镁铝质耐火材料广泛应用于冶金行业中的炉墙、炉顶和闭口等部位。
4.硅酸质耐火材料：硅酸质耐火材料由硅酸铝、硅质等原料经过研磨、混合、成型和煅烧而成。
它具有优异的抗热震性、抗侵蚀性和耐高温性能。
硅酸质耐火材料可用于冶金行业中的炉衬、炉顶和坩埚等部位。
5.硅酸锆陶瓷（ZrSiO4）：硅酸锆陶瓷是一种高纯度、高温稳定性和抗侵蚀性能的耐火材料。
它广泛应用于铸造和冶金行业中的炉膛、坩埚和燃烧器等高温装置。
6.铝镁碳砖：铝镁碳砖是一种高性能耐火材料，由高纯度氧化铝、氧化镁和碳素材料等组成。
它具有优异的抗热震性、抗侵蚀性和耐高温性能。
铝镁碳砖可广泛应用于铁炉、转炉和电炉等冶金设备中。
除了上述耐火材料，冶金行业还涉及到其他一些耐火材料的应用，如鳞片石墨、耐火砖和高温浇筑料等。
这些耐火材料在冶金行业中扮演着重要的角色，保障了生产工艺的稳定性和产品质量的提高。
需要注意的是，不同的冶金工艺和设备需要使用不同类型的耐火材料，对材料的性能和质量要求也不同。
因此，在实际应用中，需要根据具体的工艺要求选择合适的耐火材料，并进行合理的维护和保养，以延长其使用寿命和提高生产效益。
