限动芯棒连轧管机组轧制缺陷分析及措施

轧制缺陷及质量控制一、引言轧制是金属加工中的一种重要工艺，用于将金属坯料通过轧机进行塑性变形，以获得所需的形状和尺寸。

然而，在轧制过程中，由于各种因素的影响，会产生一些缺陷，如裂纹、夹杂物、表面缺陷等，这些缺陷会严重影响产品的质量和性能。

因此，对轧制缺陷进行有效的控制和管理，是确保产品质量的关键。

二、轧制缺陷的分类1. 表面缺陷：包括轧痕、轧花、氧化皮、划伤等。

2. 内部缺陷：包括夹杂物、裂纹、孔洞等。

3. 尺寸偏差：包括厚度偏差、宽度偏差等。

三、轧制缺陷的原因分析1. 材料因素：原材料的质量和成份会直接影响轧制过程中的缺陷产生。

如含有夹杂物、氧化皮等。

2. 工艺参数：轧制过程中的轧制力、轧制速度、轧制温度等参数的控制不当，会导致缺陷的产生。

3. 设备状况：轧机的磨损、不平衡等问题会影响轧制质量。

4. 操作人员：操作人员的技术水平和经验也会对轧制质量产生影响。

四、轧制缺陷的质量控制方法1. 前期控制：在轧制前对原材料进行严格的检查和筛选，确保材料的质量符合要求。

2. 工艺参数控制：根据产品的要求和轧制材料的特性，合理设置轧制力、轧制速度、轧制温度等参数，以减少缺陷的产生。

3. 设备维护：定期对轧机进行检修和维护，确保设备的正常运行，减少设备因素对轧制质量的影响。

4. 操作人员培训：加强对操作人员的培训和技术指导，提高其对轧制过程中缺陷产生原因的认识和处理能力。

5. 检测方法：采用先进的无损检测技术，如超声波检测、磁粉检测等，对轧制产品进行全面的检测，及时发现和排除缺陷。

6. 质量管理体系：建立完善的质量管理体系，包括质量控制计划、质量检验记录、质量问题分析等，确保轧制产品的质量稳定可控。

五、案例分析某钢铁厂在轧制过程中，时常浮现轧制缺陷问题，导致产品质量不稳定，客户投诉频繁。

经过对生产过程的分析和改进，采取了以下措施：1. 强化原材料的筛选工作，严格控制夹杂物和氧化皮的含量。

2. 优化工艺参数，合理调整轧制力、轧制速度和轧制温度，降低缺陷的产生率。

1 缺陷(欠)分析对无缝钢管生产中产生的主要缺陷类型的研究，由于受生产环境、试验条件、技术装备以及研究工作断续等因素的限制，有些问题没有给出结论，只提出了一些看法，也希望同行们能够参与讨论。

1．1 内折内折是指在钢管的内表面呈片状、直线状或螺旋状的折叠。

关于采用连铸坯轧制产生的内折问题，近年有关专家学者通过试验分析提出：内折的产生与中心疏松、芯部缩孔以及柱状晶在铸坯内呈现的程度有关[ 。

因为严重的管坯中心疏松在穿孔的咬入阶段会造成芯部开裂并在后续的穿孔、辗压过程中形成内折：缩孔由于在加热时内表面被氧化，穿孔过程中又不能被焊合而形成内折，纵向剖开铸坯发现缩孑L 在铸坯内是不连续的，所以只产生管端内折而管坯内部的缩孑L由于穿孑L过程中形成的“隔墙”作用不会被氧化而产生内折：对柱状晶来讲，有试验表明柱状晶的粗化度越大其塑性越差，内折率越高。

还有一些研究分析表明，连铸坯的内折除与中心疏松、缩孑L和柱状晶有关外，还与中心疏松区偏心有关，中心疏松区偏心的连铸坯其内折率远高于无偏心或偏心小的连铸坯。

另外，统计分析还发现内折率与碳当量大小有关，钢种的碳当量越大．生产出的钢管内折率越高，见表1。

表1钢管的碳当量与内折率的关系％钢种编号 1 2 3 4碳当量 o．541 o．525 o．535 o．559 o．561 o．621 o．647 o．665o．657 o．658 o．679 o．718 o．765内折率 4．38 3．59 3．30 3．89 4．77 4．37 4．25 4．53 4．23 6．01 6．70 6．54 6．77上述所讨论的内折是与铸坯内在质量以及材料本身有关而定心内折、顶头前压下量过大、椭圆度过大产生的内折以及加热等原因产生的内折这里不加论述。

从统计分析看连铸坯的内折率大大高于轧坯．用 270 mm连铸坯改轧成 110 mm圆坯再进行轧制试验，其内折率大大降低。

相当部分直线型内折是由磨损的芯棒造成的。

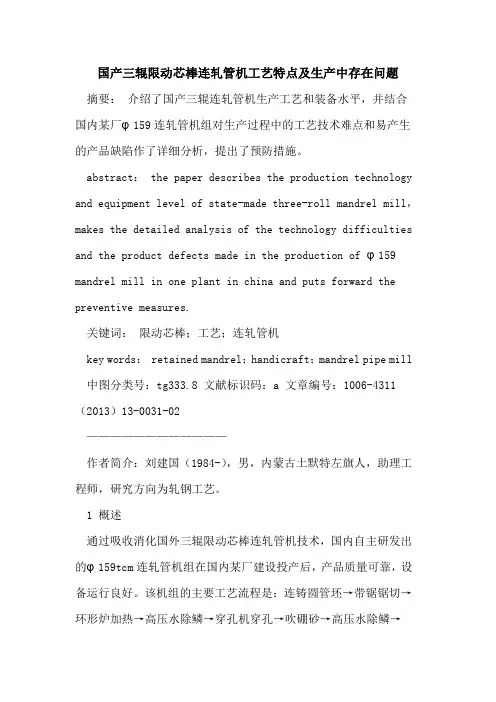

国产三辊限动芯棒连轧管机工艺特点及生产中存在问题摘要：介绍了国产三辊连轧管机生产工艺和装备水平，并结合国内某厂φ159连轧管机组对生产过程中的工艺技术难点和易产生的产品缺陷作了详细分析，提出了预防措施。

abstract： the paper describes the production technology and equipment level of state-made three-roll mandrel mill，makes the detailed analysis of the technology difficulties and the product defects made in the production of φ159 mandrel mill in one plant in china and puts forward the preventive measures.关键词：限动芯棒；工艺；连轧管机key words： retained mandrel；handicraft；mandrel pipe mill 中图分类号：tg333.8 文献标识码：a 文章编号：1006-4311（2013）13-0031-02————————————作者简介：刘建国（1984-），男，内蒙古土默特左旗人，助理工程师，研究方向为轧钢工艺。

1 概述通过吸收消化国外三辊限动芯棒连轧管机技术，国内自主研发出的φ159tcm连轧管机组在国内某厂建设投产后，产品质量可靠，设备运行良好。

该机组的主要工艺流程是：连铸圆管坯→带锯锯切→环形炉加热→高压水除鳞→穿孔机穿孔→吹硼砂→高压水除鳞→tcm连轧→脱管机脱管→张力减径机减径→冷却→管排锯定尺锯切→矫直→吹吸灰→涡流探伤→人工检查→成品入库。

2 tcm机组的主要技术特点①该机组生产的无缝钢管外径与壁厚精度与国外引进机组相近，达到了相关规范要求，但国产机组投资少、收益快；②与二辊限动芯棒连轧管机相比，该机组具有可轧制d/s为47的薄壁管、表面热凹缺陷减少、工具消耗降低、钢管表面光滑平整等优点；③穿孔机采用带导板二辊斜轧锥形穿孔机。

轧制缺陷及质量控制一、引言轧制是金属加工过程中的一种重要工艺，用于将金属坯料通过压力和摩擦力的作用，使其产生塑性变形，从而得到所需形状和尺寸的金属产品。

然而，在轧制过程中，由于各种因素的影响，可能会出现一些缺陷，如裂纹、气孔、夹杂物等，这些缺陷会极大地影响产品的质量和性能。

因此，对轧制缺陷进行有效的控制和管理至关重要。

二、轧制缺陷的分类根据轧制缺陷的性质和形态，可以将其分为以下几类：1. 表面缺陷：包括轧痕、划伤、氧化皮等，主要是由于轧辊和金属表面之间的摩擦和压力引起的。

2. 内部缺陷：包括夹杂物、气孔、裂纹等，主要是由于金属内部的不均匀组织或外来杂质引起的。

3. 尺寸偏差：包括厚度不均匀、宽度不一致等，主要是由于轧制过程中的工艺参数不当或设备故障引起的。

三、轧制缺陷的原因分析1. 材料因素：材料的成分和结构对轧制缺陷有重要影响。

例如，含有夹杂物或杂质的金属坯料容易在轧制过程中产生裂纹和气孔。

2. 工艺因素：轧制工艺参数的选择和控制对缺陷的形成和控制至关重要。

例如，轧制温度、轧制速度、轧制力等参数的不合理调整都可能导致缺陷的产生。

3. 设备因素：轧机的性能和状态对缺陷的形成和控制也有重要影响。

例如，轧辊的磨损、轧辊的几何形状、轧机的润滑和冷却系统等都会影响产品的质量。

四、轧制缺陷的质量控制措施为了有效控制轧制缺陷，提高产品的质量和性能，可以采取以下措施：1. 优化材料选择：选择质量好、含杂质少的金属坯料，减少夹杂物和杂质对产品质量的影响。

2. 严格控制工艺参数：根据不同的金属材料和产品要求，合理选择轧制温度、轧制速度、轧制力等参数，确保轧制过程中的温度和力的均匀分布。

3. 定期维护设备：定期对轧机进行维护和检修，保证轧辊的几何形状和表面光洁度，确保润滑和冷却系统的正常运行。

4. 引入先进的检测技术：利用先进的无损检测技术，如超声波检测、磁粉检测等，对轧制产品进行全面、准确的检测，及时发现和处理缺陷。
