E6、E12、E24、E48、E96、E192系列电阻说明

“ E ”表示“指数间距”(Exponential Spacing)

在上个20世纪的电子管时代,电子元器件厂商为了便于元件规格的管理和选用、大规模生产的电阻符合标准化的要求，同时也为了使电阻的规格不致太多,协商采用了统一的标准组成元件的数值。

它的基础是宽容一部定的误差,并以指数间距为标准规格。

这种标准已在国际上广泛采用，这一系列的阻值就叫做电阻的标称阻值。

电阻的标称阻值分为E6、E12、E24、E48、E96、E192六大系列，分别适用于允许偏差为±20%、±10%、±5%、±2%、±1%和±0.5%的电阻器。其中E24系列为常用数系，E48、E96、E192系列为高精密电阻数系 。

E6系列电阻标称阻值，对应允许偏差为±20%，查看E6系列电阻规格表。

E12系列电阻标称阻值，对应允许偏差为±10%，查看E12系列电阻规格表。

E24系列电阻标称阻值，对应允许偏差为±5%，查看E24系列电阻规格表。

E48系列电阻标称阻值，对应允许偏差为±2%，查看E48系列电阻规格表。

E96系列电阻标称阻值，对应允许偏差为±1%，查看E96系列电阻规格表。

E192系列电阻标称阻值，对应允许偏差为±0.5%, ±0.25%, ±0.1%，查看E192系列电阻规格表。

E6系列电阻规格表

E代表指数间隔的意思，6表示只有6种数字系列

E6系列的电阻格误差非常大，规定了六个基本数：1、1.5、2.2、3.3、4.7、6.8

E6数值系列

基本数值 允许偏差 说明

1.0 ±20% 电阻中较少采用

1.5

2.2

3.3

4.7

6.8

E系列和模数制

一、E系列

E系列也是一种由几何级数构成的数列。E系列首先在英国的电工工业中应用，故采用Electricity的第一个字母E标志这一系列，它是以6√10 、12√10 、24√10 为公比的几何级数，分别称为E6系列、E12系列和E24系列。（基本值见下表）。即：

E6系列的公比为 6√10≈1.5

E12系列的公比12√10≈1.21

E24系列的公比为24√10≈1.1

E系列基本值表

E3 10 22 47

E系列由国际电工委员会（IEC）于1952年发布为国际标准，但该系列只适用于无线电电子元件方面。如：

E6系列适用于允差±20%的电阻和电容器数值； E12系列适用于允差±10%的电阻和电容器数值；

E24系列适用于允差±5%的电阻和电容器数值。

我国无线电行业标准SJ 618《电阻器标准阻值系列》以及SJ 616《固定式电容器标准容量系列》，都分别采用E6、E12和E24系列。

此外，在我国的无线电行业标准SJ 619《精密电阻器标准称阻值系列、精密电容器标准容量系列及其允许偏差系列》中还规定采用E48、E96和E192（公比分别为48√10、96√10、192√10）三个系列。

国际电工委员会曾希望改用R系列制度，但因E系列已在一些国家采用，改变起来困难较大，所以至今在无线电元件行业（主要是电阻、电容）仍以E系列为主。

Code  Code  Code  Code  Code  Code  Code  Code 

01 100 13 25 37 49 61 73 85

02 102 14 26 38 50 62 74 86

03 105 15 27 39 51 63 75 87

04 107 16 28 40 52 64 76 88

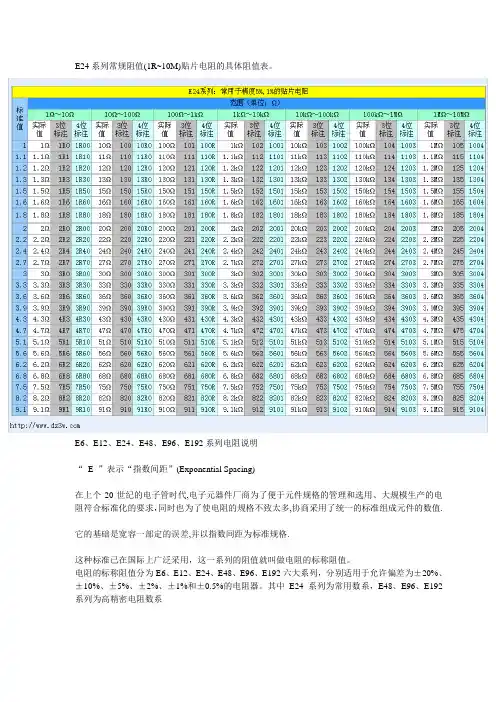

E24系列常规阻值(1R~10M)贴片电阻的具体阻值表。

E6、E12、E24、E48、E96、E192系列电阻说明

“ E ”表示“指数间距”(Exponential Spacing)

在上个20世纪的电子管时代,电子元器件厂商为了便于元件规格的管理和选用、大规模生产的电阻符合标准化的要求，同时也为了使电阻的规格不致太多,协商采用了统一的标准组成元件的数值.

它的基础是宽容一部定的误差,并以指数间距为标准规格.

这种标准已在国际上广泛采用，这一系列的阻值就叫做电阻的标称阻值。

电阻的标称阻值分为E6、E12、E24、E48、E96、E192六大系列，分别适用于允许偏差为±20%、±10%、±5%、±2%、±1%和±0.5%的电阻器。其中E24系列为常用数系，E48、E96、E192系列为高精密电阻数系

E6系列电阻标称阻值，对应允许偏差为±20%，查看E6系列电阻规格表。

E6系列的电阻格误差非常大，规定了六个基本数：1、1.5、2.2、3.3、4.7、6.8

E6数值系列

基本数值 允许偏差 说明

1.0 ±20% 电阻中较少采用

1.5

2.2

3.3

4.7

6.8

___

E6数系的公比为6 √10 = 1.4687 ≈ 1.5

系列的电阻规定几个基本系数，这些系数再乘以10^n(其中n为整数)，即为某一具体电阻器阻值。

如 1.5×10^1=15Ω

因误差较大，电阻较少采用,电容中用的多一些

此系列可用于电阻、电容、电位器、电感等

E12系列电阻标称阻值，对应允许偏差为±10%，查看E12系列电阻规格表。

E12系列的电阻格误差较大，规定了12个基本数：

E12数值系列

基本数值 允许偏差 说明

1.0 ±10% 有时采用

1.2

1.5

1.8

2.2

2.7

3.3

3.9

4.7

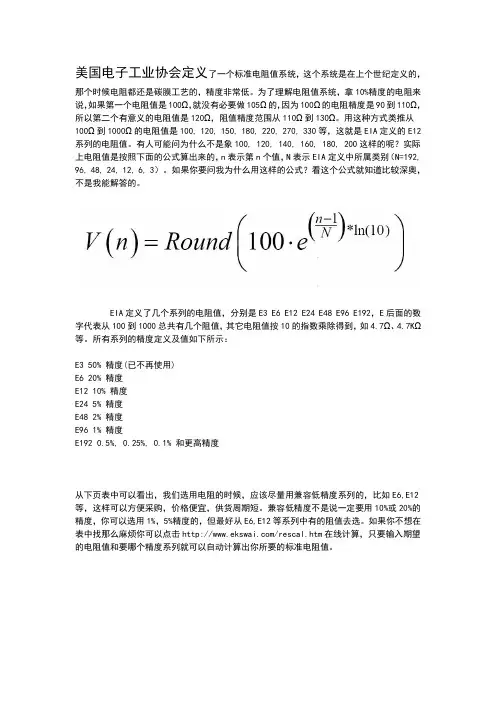

美国电子工业协会定义了一个标准电阻值系统，这个系统是在上个世纪定义的，

那个时候电阻都还是碳膜工艺的，精度非常低。为了理解电阻值系统，拿10%精度的电阻来

说，如果第一个电阻值是100Ω，就没有必要做105Ω的，因为100Ω的电阻精度是90到110Ω，

所以第二个有意义的电阻值是120Ω，阻值精度范围从110Ω到130Ω。用这种方式类推从

100Ω到1000Ω的电阻值是100, 120, 150, 180, 220, 270, 330等，这就是EIA定义的E12

系列的电阻值。有人可能问为什么不是象100, 120, 140, 160, 180, 200这样的呢？实际

上电阻值是按照下面的公式算出来的，n表示第n个值，N表示EIA定义中所属类别（N=192,

96, 48, 24, 12, 6, 3）。如果你要问我为什么用这样的公式？看这个公式就知道比较深奥，

不是我能解答的。

EIA定义了几个系列的电阻值，分别是E3 E6 E12 E24 E48 E96 E192，E后面的数

字代表从100到1000总共有几个阻值，其它电阻值按10的指数乘除得到，如4.7Ω、4.7KΩ

等。所有系列的精度定义及值如下所示：

E3 50% 精度(已不再使用)

E6 20% 精度

E12 10% 精度

E24 5% 精度

E48 2% 精度

E96 1% 精度

E192 0.5%, 0.25%, 0.1% 和更高精度

从下页表中可以看出，我们选用电阻的时候，应该尽量用兼容低精度系列的，比如E6,E12

等，这样可以方便采购，价格便宜，供货周期短。兼容低精度不是说一定要用10%或20%的

精度，你可以选用1%，5%精度的，但最好从E6,E12等系列中有的阻值去选。如果你不想在

表中找那么麻烦你可以点击/rescal.htm在线计算，只要输入期望

的电阻值和要哪个精度系列就可以自动计算出你所要的标准电阻值。
