单片机实例之跑马灯

【51单片机8个跑马灯程序汇编设计思路】1. 引言在嵌入式系统中，跑马灯程序是一个非常常见且基础的程序设计。

通过控制LED灯的亮灭顺序，实现灯光在一组灯中顺序轮流亮起的效果。

其中，51单片机是一种常用的嵌入式系统开发评台，本文将探讨如何通过汇编语言设计实现8个跑马灯程序的思路和方法。

2. 分析题目我们需要对题目进行细致的分析。

51单片机8个跑马灯程序要求我们设计并实现一个程序，能够控制8个LED灯依次轮流亮起的效果。

这意味着我们需要对LED灯进行控制，并且需要考虑如何实现循环、延时等功能。

3. LED灯控制在实现跑马灯程序时，首先需要考虑如何控制LED灯的亮灭。

一种常见的方法是通过I/O口控制LED灯的高低电平，从而实现灯的亮灭。

我们需要了解51单片机的I/O口控制方式，并结合LED灯的连接方式进行设计。

4. 循环控制跑马灯程序的核心在于实现LED灯的依次轮流亮起。

这就需要我们设计循环控制的程序结构。

在汇编语言中，可以通过跳转指令和计数器来实现循环效果，我们需要考虑如何设计循环的次数和顺序。

5. 延时控制为了让人眼能够观察到LED灯的亮灭效果，我们需要在程序中添加延时控制。

这需要我们了解51单片机的定时器控制和时钟频率，并根据LED灯的亮度要求设计合适的延时程序。

6. 汇编设计思路在进行汇编设计时，可以按照以下步骤进行：1）设置I/O口控制LED灯的引脚，确定LED的连接方式；2）设计循环控制结构，确定LED灯的顺序和次数；3）添加延时程序，控制LED灯亮灭的时间间隔；4）编写中断程序，处理定时器中断等事件；5）调试程序，验证跑马灯效果是否符合要求。

7. 个人观点和理解通过设计这个跑马灯程序，我深切体会到了汇编语言的精妙之处。

通过对硬件的直接控制和对程序结构的精心设计，我感受到了嵌入式系统开发中的乐趣和挑战。

而对于初学者来说，设计跑马灯程序也是一个很好的学习过程，可以加深对于51单片机结构和编程思想的理解。

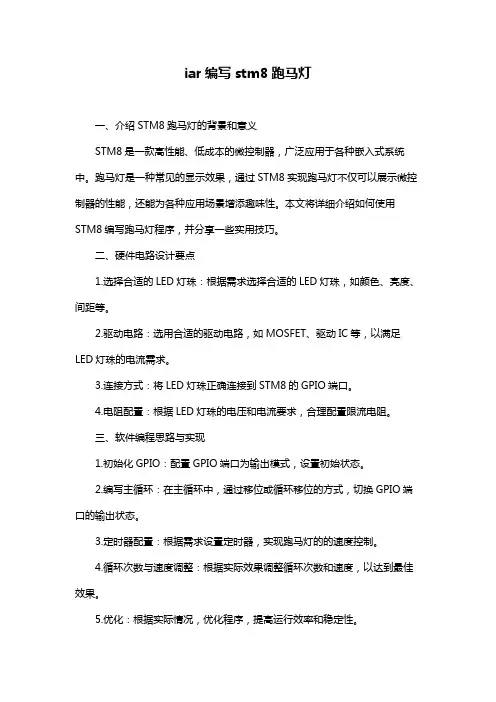

iar编写stm8跑马灯一、介绍STM8跑马灯的背景和意义STM8是一款高性能、低成本的微控制器，广泛应用于各种嵌入式系统中。

跑马灯是一种常见的显示效果，通过STM8实现跑马灯不仅可以展示微控制器的性能，还能为各种应用场景增添趣味性。

本文将详细介绍如何使用STM8编写跑马灯程序，并分享一些实用技巧。

二、硬件电路设计要点1.选择合适的LED灯珠：根据需求选择合适的LED灯珠，如颜色、亮度、间距等。

2.驱动电路：选用合适的驱动电路，如MOSFET、驱动IC等，以满足LED灯珠的电流需求。

3.连接方式：将LED灯珠正确连接到STM8的GPIO端口。

4.电阻配置：根据LED灯珠的电压和电流要求，合理配置限流电阻。

三、软件编程思路与实现1.初始化GPIO：配置GPIO端口为输出模式，设置初始状态。

2.编写主循环：在主循环中，通过移位或循环移位的方式，切换GPIO端口的输出状态。

3.定时器配置：根据需求设置定时器，实现跑马灯的的速度控制。

4.循环次数与速度调整：根据实际效果调整循环次数和速度，以达到最佳效果。

5.优化：根据实际情况，优化程序，提高运行效率和稳定性。

四、调试与优化1.硬件调试：通过观察LED灯珠的显示效果，检查硬件连接和驱动电路是否正确。

2.软件调试：使用串口或其他调试工具，观察程序运行状态，查找问题。

3.优化：根据实际需求和性能指标，对程序进行优化，提高运行效率和稳定性。

五、总结与展望本文详细介绍了如何使用STM8编写跑马灯程序，通过硬件电路设计和软件编程实现了一款趣味性十足的跑马灯。

在实际应用中，可以根据需求调整LED灯珠、驱动电路和程序，实现更多种跑马灯效果。

51单片机8个跑马灯程序设计思路单片机是一种集成电路，内部包含了计算机的主要组件，如中央处理单元（CPU）、存储器等。

通过编程，可以实现各种不同的功能。

在这里，我将以设计一个8个跑马灯的程序为例，来讲解单片机程序的设计思路。

1.硬件准备首先，我们需要准备一个适用于单片机的开发板，例如STC89C52，以及8个LED灯。

将LED灯连接到开发板的GPIO引脚上，并通过电阻进行限流。

使用跳线将GPIO引脚与LED灯的正极连接。

2.程序结构设计在单片机程序中，我们通常会使用循环结构。

因此，在设计跑马灯程序时，我们可以使用一个无限循环，来实现LED灯的闪烁效果。

具体的程序结构如下所示：```c#include <reg52.h>sbit led0 = P0 ^ 0; //第1个LED灯sbit led1 = P0 ^ 1; //第2个LED灯sbit led2 = P0 ^ 2; //第3个LED灯//...sbit led7 = P0 ^ 7; //第8个LED灯void mainwhile (1)//跑马灯代码}}```在这段代码中，我们首先引入头文件`reg52.h`，它包含了STC89C52的寄存器定义和常用函数的声明。

然后，我们定义了8个宏，用于表示8个LED灯所连接的引脚号。

接下来，在`main(`函数中，我们使用一个无限循环`while(1)`，来实现LED灯的闪烁效果。

3.跑马灯实现思路在无限循环中，我们需要通过对GPIO的控制来实现8个LED灯的闪烁。

具体的实现思路如下：- 首先，我们可以定义一个变量`index`，用于表示当前亮起的LED灯的索引值。

初始时，`index`的值为0，表示第一个LED灯亮起。

- 然后，我们可以使用`switch...case`语句来判断当前的`index`值，从而控制不同的LED灯亮起。

- 在每次循环中，我们可以通过对`index`的递增来实现灯的滚动效果。

可编辑修改精选全文完整版实验一跑马灯实验一、实验内容1、基本的流水灯根据图1电路，编写一段程序，使8个发光二极管D1、D2、D3、D4、D5、D6、D7、D8顺序（正序）点亮：先点亮D1，再点亮D2、D3……D8、D1……，循环点亮。

每点亮一个LED，采用软件延时一段时间。

2、简单键控的流水灯不按键，按正序点亮流水灯；按下K1不松手，按倒序点亮流水灯，即先点亮D8，再顺序点亮D7、D6……D1、D8……。

松手后，又按正序点亮流水灯。

3、键控的流水灯上电，不点亮LED，按一下K1键，按正序点亮流水灯。

按一下K2键，按倒序点亮流水灯，按一下K3键，全部关闭LED。

二、实验方案1、总体方案设计考虑到K4键未被使用，所以将实验内容中的三项合并到一个主函数中：K4键代替实验内容第二项中的K1键；单片机一开机即执行实验内容第一项；K1、K2、K3键实现实验内容第三项。

所用硬件：AT89C52、BUTTON、LED-BLUE、电源输入：P2.0-K1；P2.1-K2；P2.2-K3；P2.3-K4。

低电平有效输出：P0.0~P0.7-D0~D7。

LED组连线采用共阳极，低电平有效软件设计：软件延时采用延时函数delay(t)，可调整延迟时间：void delay(uint t){uint i;while(t--)for(i=0;i<1000;i++){if(P2!=oldK&&P2!=K[0])break;//按下了其他键退出循环}}由于涉及到按键变化所以要设置一个变量oldK保留按键键值，要在延时程序中检测是否按键，当按键后立即设置oldK的值。

按键判断采用在while循环中利用条件语句判断P2的值然后执行该键对应的代码段，达到相应的响应。

为了让K4键的效果优化，即状态变化从当前已亮灯开始顺序点亮或逆序点亮，利用全局变量n来记录灯号，利用算法即可实现。

主要算法：1、全局变量的定义：uchar D[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0X7f};//单个LED亮uchar AllOff=0xff;//LED全灭uchar AllOn=0x00;//LED全亮uchar K[]={0xff,0xfe,0xfd,0xfb,0xf7};//按键开关uchar oldK;//记录已按键int n;2、顺序、逆序点亮流水灯：void forward(){for(n=0;n<=7;n++){out=D[n];delay(15);if(P2!=oldK&&P2!=K[0])break;}out=AllOff;}void backward(){for(n=7;n>=0;n--){out=D[n];delay(15);if(P2!=oldK&&P2!=K[0])break;}out=AllOff;}3、实验内容第二项流水灯灯亮顺序变换：void hold(){n=8;while(1){if(P2==K[4]){//一直按着K4键，逆序点亮跑马灯oldK=K[4];if(n==-1)n=7; //D0灯亮后点亮D7while(n>=0){out=D[n];n--;if(delay4(15))break;}}if(P2==K[0]){//未按下K4键，一直正序点亮跑马灯oldK=K[0];if(n==8)n=0;//D7灯亮后点亮D0while(n<=7){out=D[n];n++;if(delay4(15))break;}}if(P2!=K[4]&&P2!=K[0]){//按下了其他键，退出hold函数break;}}}4、对应实验内容第一项，开机顺序点亮流水灯：while(1){//开机即正序点亮流水灯forward();if(P2!=K[0]){break;}}2、实验原理图图2-1 实验原理图3、程序流程图图2-2 程序流程图三、源程序#include"reg51.h"#define uchar unsigned char#define uint unsigned int#define out P0uchar D[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0X7f};//单个LED亮uchar AllOff=0xff;//LED全灭uchar AllOn=0x00;//LED全亮uchar K[]={0xff,0xfe,0xfd,0xfb,0xf7};//按键开关uchar oldK;//记录已按键int n;//记录当前亮的灯号void delay(uint t){uint i;while(t--)for(i=0;i<1000;i++){if(P2!=oldK&&P2!=K[0])break;//按下了其他键退出循环}}void delay10ms(){uint i;for(i=0;i<10000;i++);}void forward(){for(n=0;n<=7;n++){out=D[n];delay(15);if(P2!=oldK&&P2!=K[0])break;}out=AllOff;}void backward(){for(n=7;n>=0;n--){out=D[n];delay(15);if(P2!=oldK&&P2!=K[0])break;}out=AllOff;}int delay4(uint t){uint i;while(t--)for(i=0;i<1000;i++){if(P2!=oldK){ //按键变化退出循环return 1;}}return 0;}void hold(){n=8;while(1){if(P2==K[4]){//一直按着K4键，逆序点亮跑马灯oldK=K[4];if(n==-1)n=7; //D0灯亮后点亮D7while(n>=0){n--;if(delay4(15))break;}}if(P2==K[0]){//未按下K4键，一直正序点亮跑马灯oldK=K[0];if(n==8)n=0;//D7灯亮后点亮D0while(n<=7){out=D[n];n++;if(delay4(15))break;}}if(P2!=K[4]&&P2!=K[0]){//按下了其他键，退出hold函数break;}}}void main(){oldK=K[0];while(1){//开机即正序点亮流水灯forward();if(P2!=K[0]){break;}}while(1){out=AllOff;if((P2&0x0f)!=0x0f){//检测有键按下delay10ms();//延时10ms再去检测//P2.0_K1键按下正序点亮流水灯if(P2==K[1]){oldK=K[1];while(1){forward();if(P2!=K[1]&&P2!=K[0]){//按下了其他键，退出break;}}}//P2.1_K2键按下逆序点亮流水灯if(P2==K[2]){while(1){backward();if(P2!=K[2]&&P2!=K[0]){//按下了其他键，退出break;}}}//P2.2_K3键按下关闭全部LEDif(P2==K[3]){oldK=K[3];out=AllOff;}//P2.3_K4键按下长按逆序点亮流水灯，不按正序点亮流水灯，直到其他键按下停止if(P2==K[4]){hold();}}}}四、实验结果1、基本的流水灯：开机后即重复顺序点亮流水灯，等待其他按键。

单片机内部结构测试报告姓名：苏汉生班别：09机械1班学号：0915020045指导老师：庞志目录1.跑马灯实验12.跑马灯实验23.跑马灯实验34.按键实验、蜂鸣器5.定时器数码管显示6.看门狗实验7.AD数模转换实验程序运行分析一、跑马灯实验11．测试程序名称：跑马灯实验12．程序功能介绍：跑马灯1的程序功能主要是控制LED灯闪亮的顺序，使八个LED灯按照程序设定闪亮。

但对按键和其他元件不起任何控制作用。

3．程序相关的电路图：8位流水灯电路4．程序总体（主函数）流程图：5（1）（3）1ms延时函数：（4）N ms掩饰函数：6．程序涉及的技术解析：unsigned charLED_table[]={0xFE,0x00,0xFF,0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF ,0x7F,0xFF,0x00,0xFF,0x7F,0xBF,0xDF,0xEF,0xF7,0xFB,0xFD,0xFE,0 xFF,0x00,0xFF,0x7E,0xBD,0xDB,0xE7,0xFF,0x00,0xE7,0xDB,0xBD,0x7 E,0xFF,0x00};上述这个语句用到了一维数组，命名为LED_table，该数组一共有37个元素，每一个元素是一个十六进制的数，这些十六进制的数代表着开发板上的LED灯闪亮的规律（输出1为不亮，输出0为亮）。

PORTA = 0xFF;DDRA = 0xFF;DDRE=0XFF;PORTE=0XFF;上述语句是I/O口（端口A寄存器）的初始化，A口的8个脚控制开发板上的8个LED灯。

初始化A口设置为输出，8个引脚分别为1111 1111，LED等为全灭的状态。

单片机与LED灯之间连接了一个74HC573八进制3态非反转透明锁存器，E口2脚接在74HC573锁存器的使能端。

当锁存使能端为高电平1时，锁存对于数据是透明的（也就是说输出同步）；当锁存使能端为低电平0时，符合建立时间和保持时间的数据会被锁存。

单片机整套实验及程序交通灯_跑马灯等一、单片机整套实验及程序介绍单片机是指一种完整的计算机系统，它是一种将控制器、存储器和输入/输出接口等功能合并在一块芯片上的微处理器。

利用它可以实现各种各样的自动控制系统，广泛应用于工业生产、通讯、计算机硬件系统、军事装备等领域。

在学习单片机时，学习实验是很重要的环节，可以帮助我们更好地理解单片机的原理及其应用。

在此提供一个包含跑马灯和交通灯两个实验的单片机整套实验及程序。

通过这两个实验的学习，可以加深自己对单片机逻辑控制原理的理解，同时也可以提高自己的实际操作能力。

二、跑马灯实验1、实验目的熟悉单片机系统的组成，学习使用单片机的输入/输出口，学习单片机的编程语言，并能用单片机实现跑马灯。

2、实验内容和步骤硬件方面：准备好实验板、单片机、按键、电源等硬件设备，连接好，保证正常工作。

软件方面：利用Keil uVision 4软件建立一个新工程，命名为“跑马灯”。

编写代码：根据单片机的输出口、输入口的接口，进行编程设计。

具体步骤如下：1）设置输入口：设置P32口作为设置跑马灯速度的按键，设置P33口作为开关跑马灯的按键。

2）设置输出口：设置P11~P14口的四个灯，作为跑马灯的显示口。

3）编程：程序的主程序是一个死循环，通过循环控制灯的亮灭，以便达到跑马灯的效果。

按键的实现是通过监测按键输出电平的变化来确定开启、关闭跑马灯的命令，同时还可以通过按键来实现调整跑马灯速度的目的。

3、实验结果通过编写代码，连接相应硬件，完成跑马灯的实验，输出口的LED灯像一个个由左向右、由右向左穿梭的小马跑，实验目的达到。

三、交通灯实验1、实验目的熟悉单片机系统的组成，学习使用单片机的输入/输出口，学习单片机的编程语言，并能用单片机实现交通灯系统。

2、实验内容和步骤硬件方面：准备好实验板、单片机、LED灯等硬件设备，连接好，保证正常工作。

软件方面：利用Keil uVision 4软件建立一个新工程，命名为“交通灯”。

51单片机8个跑马灯程序汇编设计思路51单片机8个跑马灯程序汇编设计思路主题：51单片机8个跑马灯程序汇编设计思路引言：在微电子领域中，51单片机是应用最广泛的一种单片机。

它具有性能稳定、开发简单、存储容量大等特点，广泛应用于各种电子设备中。

其中，跑马灯程序是初学者最常接触的一个项目，通过实践该项目，我们可以提高对汇编语言的理解和应用能力。

本文将介绍51单片机8个跑马灯程序汇编设计的思路，以帮助读者更好地掌握该项目。

一、跑马灯程序的基本原理1.1 硬件设计51单片机跑马灯程序的实现需要使用LED灯和适当的电路连接。

我们可以选择使用8个LED灯，分别连接到IO口P0.0~P0.7上。

通过对IO口的控制，即可控制LED灯的亮灭。

1.2 软件设计在51单片机中，我们需要使用汇编语言来编写程序。

跑马灯程序的实现思路是通过对LED灯的逐个依次点亮和熄灭，实现灯光在各个LED之间不断左右滚动的效果。

通过不断循环该过程，即可实现跑马灯效果。

二、跑马灯程序的编写2.1 初始化设置在程序的开始部分，我们需要进行一些初始化设置。

需要设置IO口的工作模式，将所有IO口设置为输出模式。

需要设置定时器和中断相关的参数，以便后续的延迟操作。

2.2 跑马灯效果的实现跑马灯的实现思路可以分为两个部分：向左滚动和向右滚动。

2.2.1 向左滚动向左滚动的实现思路是依次点亮LED灯，然后通过适当的延迟时间熄灭LED灯，实现灯光的滚动效果。

在点亮一个LED灯之后，下一个LED灯便开始点亮。

通过循环该操作，即可实现向左滚动的效果。

2.2.2 向右滚动向右滚动的实现思路与向左滚动类似，只是点亮LED灯的顺序相反。

在点亮一个LED灯之后，上一个LED灯便开始点亮。

通过循环该操作，即可实现向右滚动的效果。

2.3 循环控制为了实现跑马灯的效果，我们需要将向左滚动和向右滚动两个操作循环执行。

通过添加一个计数器变量，当计数器达到一定的值时，切换滚动方向，实现跑马灯效果的循环。

实验一跑马灯-亮灯左移右移循环黄天佑 20132301155一、实验目的1、进一步熟悉keil C仿真软件及单片机实验板的使用。

2、了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。

3、掌握应用KEIL软件编辑、编译源汇编程序的操作方法。

4、了解单片机汇编语言程序的设计和调试方法。

二、实验原理1、实验板硬件电路图2、单片机流水灯程序设计(1)流水灯程序设计思路及程序流程。

实现流水灯的方法有很多，这里介绍一种。

(2)产生流水灯效果程序（逐条程序加注释）start:mov R0,#8 ; 设置左移8次mov A,#0FEH; 存入开始亮灯的位置LOOP: mov P0,A; 传送P0并输出ACALL DELAY; 调用延时程序RL A; 左移1位DJNZ R0,LOOP; 判断移送次数mov R1,#8; 设置右移8次LOOP1:RR A; 右移1位mov P0,A; 传送到P0口并输出ACALL DELAY; 调用延时程序DJNZ R1,LOOP1; 判断右移次数JMP start; 重新设定显示DELAY: mov R5,#10; 延时0.1s子程序D1: mov R6,#100;D2: mov R7,#100;DJNZ R7,$;DJNZ R6,D2;DJNZ R5,D1;RET ; 子程序返回END ; 程序结束三、实验步骤及调试过程1、汇编语言程序的编写与调试（1）新建一个工程（2）保存文件，设一个文件名（3）找到对应单片机的芯片，这里我们选AT89C51即可接着我们新建一个文本写程序(1)(2)保存文件名，注意文件名的后缀应该为.asm（汇编语言程序的格式）接着把我们的文本导入到工程里面去：(1)(2)点击Add，再Close即可2.汇编语言程序编译及下载(1)这里要设置一个输出.hex文件(2)点击生成工程相应的文件同时可以观察下面的结果：0 Error（s），即可。

iar编写stm8跑马灯STM8是意法半导体（STMicroelectronics）推出的一款8位微控制器，被广泛应用于各种嵌入式系统中。

本文将以STM8为基础，编写一个简单的跑马灯程序。

跑马灯是一种常见的灯光效果，通过控制多个LED灯的亮灭来模拟跑马灯的效果。

通过编写STM8跑马灯程序，我们可以学习到如何使用STM8的GPIO功能以及控制LED 的原理。

我们需要准备一块STM8开发板、若干个LED灯和适配器等硬件设备。

接下来，我们将通过iar集成开发环境来编写STM8跑马灯程序。

1. 初始化引脚：首先，我们需要将LED连接到STM8开发板上的相应引脚。

在STM8中，每个引脚都有一个对应的寄存器用于控制它的状态。

我们需要设置这些寄存器来初始化引脚，并使其工作在输出模式。

2. 编写跑马灯程序：在STM8中，我们可以通过修改引脚寄存器来控制LED的亮灭。

为了实现跑马灯效果，我们可以通过循环遍历每个LED，并依次点亮或熄灭它们。

具体实现的代码如下：```#include <stm8s.h>#define LED_PORT GPIOA#define LED_PIN_1 GPIO_PIN_1#define LED_PIN_2 GPIO_PIN_2#define LED_PIN_3 GPIO_PIN_3#define LED_PIN_4 GPIO_PIN_4void delay(uint32_t n){while(n--);}void main(){GPIO_Init(LED_PORT, LED_PIN_1 | LED_PIN_2 | LED_PIN_3 | LED_PIN_4, GPIO_MODE_OUT_PP_LOW_FAST);while(1){GPIO_WriteHigh(LED_PORT, LED_PIN_1);delay(100000);GPIO_WriteLow(LED_PORT, LED_PIN_1);GPIO_WriteHigh(LED_PORT, LED_PIN_2);delay(100000);GPIO_WriteLow(LED_PORT, LED_PIN_2);GPIO_WriteHigh(LED_PORT, LED_PIN_3);delay(100000);GPIO_WriteLow(LED_PORT, LED_PIN_3);GPIO_WriteHigh(LED_PORT, LED_PIN_4);delay(100000);GPIO_WriteLow(LED_PORT, LED_PIN_4);}}```在这段代码中，我们首先定义了LED连接到的引脚，然后在主函数中初始化这些引脚，并通过循环遍历的方式控制LED的亮灭。

单片机跑马灯程序*******************************************************************;此程序是用单片机的p1 口接八个led 灯作跑马灯试验，八个led 依次亮了又熄灭，形成漂亮;的跑马灯。

本人已经试验成功。

;单片机教程网51hei 原创;该8 路单片机跑马灯程序代码简单，电路也容易搭建，只需把led 接在p1 口上就可以了，希望大家能试验成功顺利的完成跑马灯报告;****************************************** *************************org 0000hajmp start;跳转到程序开始org 0030h;定义起始汇编地址start:mova,#0ffh ;clr c ;mov r2,#08h ;循环八次。

loop: rlc a ;带进位左移。

mov p1,a ;此时led 灯开始有反映了。

call delay ;延时djnz r2,loop ;循环（djnz 条件判断）movr2,#07h ;loop1: rrc a ;带进位右移mov p1,a ;此时led 灯开始有反映了。

call delay ;延时djnz r2,loop1 ;反复循环jmp start ;回到程序的开头delay: mov r3,#20 ;延时子程序d1: mov r4,#20d2: mov r5,#248djnz r5,$djnzr4,d2 单片机论坛51hei/bbs/ 有更多的跑马灯流水灯试验---------3 路单片机跑马灯程序---------------------------------------ORG 0000HLJMPMAINORG 030HMAIN: MOV P1,#0DBH ;化为2 进制为11011011--0 状态时led灯亮ACALL DELay MOV P1,#06DH ;化为2 进制为01101101ACALL DELay;MOV P1,#0B6H ;化为2 进制为10110110ACALL DELayAJMP MAINdelay: movr7,#255d1: mov r6,#255d2: djnz r6,d2djnz r7,d1retendtips:感谢大家的阅读，本文由我司收集整编。

单片机实例之跑马灯（二）引言概述:本文主要介绍了单片机实例中的跑马灯（二）的设计和实现。

通过使用单片机控制LED灯的亮灭顺序和频率，展示出跑马灯效果。

文章将从硬件接口的连接、软件设计、电路调试、代码优化和总结五个大点来详细讲述整个跑马灯的实现过程。

正文内容:一、硬件接口的连接1. 连接LED灯和单片机的端口引脚2. 添加合适的电阻限流器3. 连接额外的电源供给（若需要）二、软件设计1. 初始化单片机的IO接口2. 设定LED灯的控制端口为输出3. 设定相应的延时时间和频率三、电路调试1. 检查单片机和LED灯的连接是否正确2. 使用示波器测量电压和电流波形3. 调整电阻的阻值以控制LED灯的亮度4. 检查电源稳定性和供电电压四、代码优化1. 使用更高效的延时函数2. 采用位操作方式控制LED灯的亮灭3. 增加循环计数变量，实现灯光的循环移动4. 将代码分块、模块化，提高可维护性和可扩展性五、总结通过对单片机跑马灯（二）的实现过程的介绍，我们了解了硬件接口连接、软件设计、电路调试和代码优化等关键步骤。

同时，我们还学习了如何使用单片机控制LED灯的亮灭顺序和亮度，并实现了跑马灯效果。

通过不断的优化和调试，我们可以进一步提高灯光效果和系统稳定性。

总结:本文通过引言概述、正文内容和总结的方式详细介绍了单片机实例中的跑马灯（二）的设计和实现过程。

通过硬件接口的连接、软件设计、电路调试、代码优化等关键步骤的说明，读者可以了解到如何实现跑马灯效果，并通过优化和调试提高系统的稳定性和效果。

希望本文对读者的学习和实践有所帮助。

学号14142200277序号19单片机原理与接口技术实验报告实验项目序号一实验项目名称跑马灯实验姓名卢志雄专业电子信息工程班级电信14-2BF完成时间2016年4月2日一、实验内容实验内容为3项，其中第1、2项必做。

1、基本的流水灯。

根据图1电路，编写一段程序，使8个发光二极管D1、D2、D3、D4、D5、D6、D7、D8顺序（正序）点亮：先点亮D1，再点亮D2、D3……D8、D1……，循环点亮。

每点亮一个LED，采用软件延时一段时间。

2、简单键控的流水灯。

不按键，按正序点亮流水灯；按下K1不松手，按倒序点亮流水灯，即先点亮D8，再顺序点亮D7、D6……D1、D8……。

松手后，又按正序点亮流水灯。

3、键控的流水灯。

上电，不点亮LED，按一下K1键，按正序点亮流水灯。

按一下K2键，按倒序点亮流水灯，按一下K3键，全部关闭LED。

二、电路原理图图1 跑马灯实验电路原理图三、程序流程图图2 简单键控的流水灯程序流程图四、源程序1、基本的流水灯#include<reg51.h>#define uint unsigned int#define uchar unsigned charvoid delay( j ) //延时函数data uint j;{ data uint i;while(j--)for(i=0;i<250;i++);}void main( ) //主函数{ data uchar a;a=1; //保证只有一个点亮 while(1) //不断循环{ P2=~a; //低电平点亮a=a<<1; //左移一位，右补0 if(a==0)a=1; //全0delay(2250);} //流动点亮延时 }2、简单键控的流水灯#include<reg51.h>#define uchar unsigned char#define uint unsigned intvoid delay(uint i){ uchar t;while(i--){for(t=0;t<120;t++);}}void main(){ data uchar a;a=1;while(P2==0xff){ P0=~a;a=a<<1;if(a==0)a=1;delay(250);}while(P2==0xfe){ P0=~a;a=a>>1;if(a==0)a=128;delay(250);}}3、键控的流水灯#include<reg51.h>#define uchar unsigned char #define uint unsigned int void delay(uint i){ uchar t;data uchar b=0xfb;while(i--){ if(P2==0xfe) b=0xfe;if(P2==0xfd) b=0xfd;if(P2==0xfb) b=0xfb;for(t=0;t<120;t++);}}void main(){ data uchar a;a=1;while(P2==0xfe){ P0=~a;a=a<<1;if(a==0)a=1;delay(250);while(P2==0xff){P0=~a;a=a<<1;if(a==0)a=1;delay(250);}}while(P2==0xfd){ P0=~a;a=a>>1;if(a==0)a=128;delay(250);while(P2==0xff){ P0=~a;a=a>>1;if(a==0)a=128;delay(250);}}while(P2==0xfb){ P0=0xff;}}五、实验结果1、基本的流水灯基本流水灯仿真图2、简单键控的流水灯简单键控的流水灯仿真图3、键控的流水灯键控的流水灯仿真图六、思考题回答1、采用I/O口作为输出口时要考虑哪些因素？为什么实验装置中LED要串联一个电阻？答：电压的大小（包括它能感知的最小电压作为高电平），电流的驱动能力等，同时也要要考虑它是否要加上拉电阻。
