多功能自动车床操作方法

H11-1A车床说明书

产品参数：

名称：H11-1A车床

型号：H11-1A

类型：多功能车床

生产日期：2021/4/15

使用方法：

1．H11-1A车床使用前检查：

（1）根据机床润滑图表加注合适的润滑油脂。

（2）检查各部电气设施，手柄、传动部位、防护、限位装置齐全可靠、灵活。

（3）各档应在零位，皮带松紧应符合要求。

（4）床面不准直接存放金属物件，以免损坏床面。

（5）被加工的工件、无泥砂、防止泥砂掉入拖板内、磨坏导轨。

（6）未夹工件前必须进行空车试运转，确认一切正常后，方能装上工件。

2．H11-1A车床操作步骤：

（1）上好工件，先起动润滑油泵，使油压达到机床的规定，方可开动。

（2）调整交换齿轮架，调挂轮时，必须切断电源，调好后，所有螺栓必须紧固，扳手应及时取下，并脱开工件试运转。

（3）装卸工件后，应立即取下卡盘扳手和工件的浮动物件。

（4）机床的尾架、摇柄等按加工需要调整到适当位置，并紧固或夹紧。

（5）工件、刀具、夹具必须装卡牢固。浮动力具必须将引刀部分伸入工件，方可启动机床。

（6）使用中心架或跟刀架时，必须调好中心，并有良好的润滑和支承接触面。

（7）加工长料时，主轴后面伸出的部份不宜过长，若过长应装上托料架，并挂危险标记。

（8）进刀时，刀要缓慢接近工作，避免碰击；拖板来回的速度要均匀。换刀时，刀具与工件必须保持适当距离。

（9）切削车刀必须紧固，车刀伸出长度一般不超过刀厚度的2.5倍。 （10）加工偏心件时，必须有适当的配重，使卡盘重心平衡，车速要适当。

（11）盘卡超出机身以外的工件，必须有防护措施。

（12）对刀调整必须缓慢，当刀尖离工件加工部位40－60毫米时，应改用手动或工作进给，不准快速进给直接吃刀。

（13）用锉刀打光工件时，应将刀架退至安全位置，操作者应面向卡盘，右手在前，左手在后。表面有键槽，方孔的工件禁止用锉刀加工。

（14） 用砂布打光工件外圆时，操作者按上条规定的姿势，两手拉着砂布两头进行打光。禁止用手指夹持砂布打磨内孔。

CNC SYSTEMS

OSP-U100L

OSP-U10L

机床操作手册

第2版

出版号 NO.4196-E-R1 (LE32-065-R2)

2000-7

上海一阳五金制造有限公司

总工程师办公室

翻译：沈友兵

批准：刘保良 安全预防措施

本机器装备安全设备用于保护由于某些不可预见的事故造成员工和机器本身损伤。然而操作工不能仅依靠这些安全设备，其必须十分熟悉下面列出的安全制度，以确保无故障操作。

1．机床安装过程中的预防措施

(1) 为保障机床保证的精度，安装机床的地基周围条件为：

－ 周围环境温度：17°C～25°C。

－ 工厂湿度：在20°C时40％～70％(非压缩空气)。

－ 地基处不能阳光直接照射或震动过大；周围应无尘、无酸、腐蚀性气体和盐雾环境。

(2) 主供电源条件

－ 电压：200V

－ 电压波动：最大±10％

－ 频率：50/60Hz

－ 主电源不能同其它主要噪音源(如电焊机、变压接在同一配电柜上，否则会造成NC单元故障。

－ 机床接地端不能同其它设备接地端公用。如不得以需同其它设备工共用接地端，该种设备不能是大的噪音源(如电焊机、变压器)。

(3) 安装环境

安装电控柜时遵循以下几点：

－ 保证NC单元不受阳光直接照射。

－ 保证电控柜不被溅上切屑、水或油。

－ 保证电控柜和操作面板不受大的晃动或震动。

－ 电控柜周边环境温度允许变化范围0°C～40°C。

－ 电控柜周边湿度允许变化范围30％～95％(非压缩空气)。

－ 电控柜使用最大海拔高度1000m。

2．上电前检查项

(1) 关上电控柜和操作面盘上的所有门，以防水、切屑、和尘埃进入。

(2) 在操作机床前必须保证机床可动件周围无人，以及机床周围无障碍物。

(3) 上电前先接通主电源，接着合上操作面板上”控制开”。

3．手动操作和连续运转预防措施

(1) 一直遵从操作手册指导。

(2) 任何安全罩(前防护门、卡盘罩等)拆除后不能操作盖机床。

4.1.4数控车床的分类

数控车床品种繁多，按数控系统功能和机械构成可分为简易数控车床（经济型数控车床）、多功能数控车床和数控车削中心。

(1）简易数控车床（经济型数控车床） 是低档次数控车床，一般是用单板机或单片机进行控制，机械部分是在普通车床的基础上改进设计的。

(2）多功能数控车床 也称全功能型数控车床，由专门的数控系统控制，具备数控车床的各种结构特点。

(3)数控车削中心 在数控车床的基础上增加其他的附加坐标轴。

4.1.5数控车床（CJK6153）的主要技术规格。

床身最大工具回转直径：ф530mm。滑板最大工件回转直径：ф280mm，机床顶尖距1000mm，刀架最大X向行程：260mm，刀架最大Z向行程：1000mm。手动4级变频调速25~2000转/分。

4.1.6数控车床（CJK6153）的润滑与冷却

该机床的润滑分床头箱的润格及其它部件的润滑两个部分。有齿轮变速的床头箱均采用油润滑，由摆线泵进行强迫润滑，摆线泵吸油时，先通过精制过滤器，再进过磁性滤清器而后送到各润滑部件或经分油器对主轴轴承及所有其它运转零件进行强迫润滑和喷油润滑。机床上其它部件的润滑，如尾架、道轨及丝杠螺母等均采用油润滑，采用间歇润滑泵对X轴、Z轴的各导轨润滑面及滚珠丝杠螺母、尾架套筒外圆等部位进行自动间歇式润滑。在呈透明状态的油箱内，带有一个液位报警开关，当箱内油液低于规定值时，机床会发出润滑报警。 该机床冷却系统采用泵冷却。冷却装置的日常维修主要是冷却水的补给更换及过滤器的清洗。在冷却箱内未灌入冷却液前，严禁启动冷却泵，以免使冷却泵烧坏。当冷却水减少时，应及时补给。冷却水发生污染变质时，应全部更换，冷却液应注意选择防锈性能好的，以免机床生锈。

4.2数控车床的编程方法

要学好数控车床的编程，必须了解数控车床的操作要点，现有教材大多没把数控车床的操作与编程作为一个整体来讲。

4.2.1设定数控车床的机床坐标系

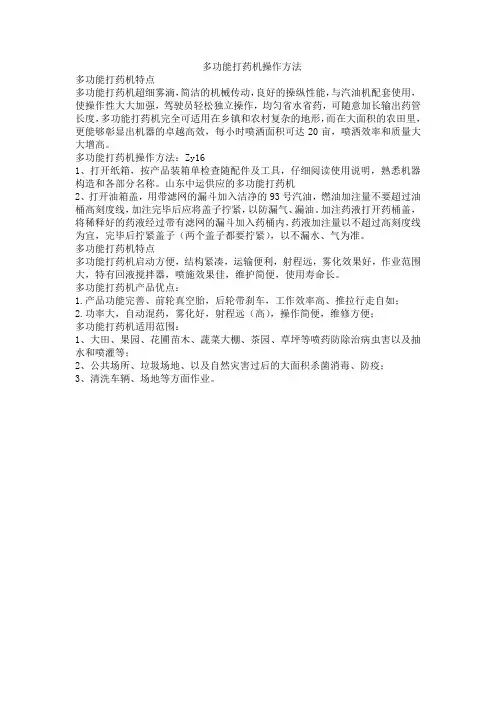

多功能打药机操作方法

多功能打药机特点

多功能打药机超细雾滴，简洁的机械传动，良好的操纵性能，与汽油机配套使用，使操作性大大加强，驾驶员轻松独立操作，均匀省水省药，可随意加长输出药管长度，多功能打药机完全可适用在乡镇和农村复杂的地形，而在大面积的农田里，更能够彰显出机器的卓越高效，每小时喷洒面积可达20亩，喷洒效率和质量大大增高。

多功能打药机操作方法：Zy16

1、打开纸箱，按产品装箱单检查随配件及工具，仔细阅读使用说明，熟悉机器构造和各部分名称。山东中运供应的多功能打药机

2、打开油箱盖，用带滤网的漏斗加入洁净的93号汽油，燃油加注量不要超过油桶高刻度线，加注完毕后应将盖子拧紧，以防漏气、漏油。加注药液打开药桶盖，将稀释好的药液经过带有滤网的漏斗加入药桶内，药液加注量以不超过高刻度线为宜，完毕后拧紧盖子（两个盖子都要拧紧），以不漏水、气为准。

多功能打药机特点

多功能打药机启动方便，结构紧凑，运输便利，射程远，雾化效果好，作业范围大，特有回液搅拌器，喷施效果佳，维护简便，使用寿命长。

多功能打药机产品优点：

1.产品功能完善、前轮真空胎，后轮带刹车，工作效率高、推拉行走自如；

2.功率大，自动混药，雾化好，射程远（高），操作简便，维修方便；

多功能打药机适用范围：

1、大田、果园、花圃苗木、蔬菜大棚、茶园、草坪等喷药防除治病虫害以及抽水和喷灌等；

2、公共场所、垃圾场地、以及自然灾害过后的大面积杀菌消毒、防疫；

3、清洗车辆、场地等方面作业。
