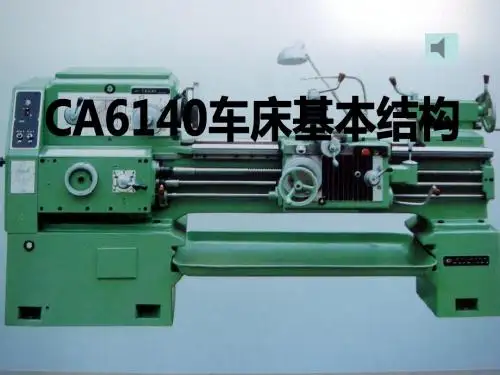

CA6140车床结构解读
首先是床身结构。床身通常由整体铸铁制成，具有很高的刚性和稳定性。床身上会设置导轨，用于支撑和引导床载部件的运动。导轨通常采用V型铁，能够提供良好的刚性和稳定性，以确保加工精度。
其次是主轴箱结构。主轴箱由床身上的主轴孔、主轴承、主轴驱动装置和变速机构组成。主轴孔是主轴的安装位置，主轴承用于支撑和导引主轴的旋转运动。主轴驱动装置和变速机构提供主轴转速的调节功能，以满足不同加工要求。
进给箱作为车床的重要组成部分，负责实现工件和刀具的相对运动。进给箱通常包括齿轮传动装置、进给电机、进给机构等。齿轮传动装置通过传递动力，使工件能够实现旋转运动。进给电机供给机械能给进给机构，使刀架能够沿工件轴向或横向进行进给运动，实现加工操作。
刀架是用于夹持和定位刀具的部件，通常由刀架座、刀架滑块和卡爪等部分组成。刀架的设计受到加工要求和操作方便性的影响。刀架座上设置有刀架滑块，可沿床身上的导轨进行移动，并通过刀尖定位器实现刀具的定位。卡爪用于夹持刀具，确保刀具切削过程中的稳定性和精度。
主轴是车床中最重要的零件之一，主要负责工件的旋转运动。主轴由主轴箱提供动力，通过主轴承与床身连接，实现工件的位置固定。主轴的旋转速度和精度对加工结果有着重要的影响，所以主轴设计要求高刚性、高精度，并具备调整旋转速度的功能。
最后是进给系统。进给系统包括工作台、进给轴、进给传动装置等。工作台是放置工件的位置，通过进给轴的运动实现工件在车床上的移动。进给传动装置可以通过手动或自动控制，确保工作台的运动平稳、精度高。 总结起来，CA6140车床的结构复杂而精密，通过床身、主轴箱、进给箱、刀架、主轴和进给系统等组成部分的协同工作，实现对金属材料的精密加工。这种结构设计能够有效提高车床的加工效率和加工精度，满足制造业对金属零部件加工的要求。
CA6140普通车床传动系统分析与结构组成分析
传动系统分析：
1.主电动机：主电动机是车床的动力源，通过提供旋转的动力来驱动车床的工作。
2.主轴：主轴是车床的核心部件，承载着工件的夹持装置和刀具的安装装置。主轴可根据不同加工需求进行转速调整，同时也可通过变速箱调节转速。
3.传动装置：传动装置将主电动机的动力传递给主轴。在CA6140普通车床的传动系统中，常见的传动方式有皮带传动和齿轮传动。皮带传动通过皮带带动主轴转动，齿轮传动则通过齿轮配对实现动力传递。
4.进给装置：进给装置是指车床上用来实现工件进给运动的装置。进给装置可以根据加工需要实现不同的进给速度和进给量，通常通过电机和螺杆传动来实现。
结构组成分析：
1.床身：床身是车床的基础部件，用来支撑和固定整个车床的各个部件。床身一般采用整体铸铁结构，具有足够的刚性和稳定性，以保证车床的加工精度。
2.滑座：滑座是车床上的移动工作台，用来支撑和固定工件。滑座通常由铸铁制成，可以在床身上沿着机床的横向和纵向滑动，以实现工件的进给运动。 3.主轴箱：主轴箱是主轴的安装装置，同时也是主轴传动装置的一部分。主轴箱一般位于车床的尾部，包括主轴箱座、主轴箱盖、主轴箱横梁等部分，用来固定和支撑主轴及其传动装置。
4.工作台：工作台是车床上的工作平台，用来安装和夹持待加工的工件。工作台可以进行水平和垂直的调整，以适应不同类型和尺寸工件的加工需求。
5.刀架：刀架是用来安装和固定切削刀具的装置。刀架通常包括刀塔、刀杆和刀架座等部分，它们可以进行水平和垂直的调整，以实现刀具的进给和切削运动。
以上是对CA6140普通车床传动系统的分析与结构组成的简要介绍。作为一种传统车床，CA6140普通车床在结构和传动方面相对简单，但它可以满足中小型工件的常规车削需求。
CA6140车床结构的认识
主轴箱 机床主轴箱是一个比较复杂的传动件.表达主轴箱各传动件的结构和装
配关系时常用展开图.展开图基本上 是按各传动链传递运动的先后顺序,沿轴心线剖开,并展开在一个平面上的装配图(如图1) ：
图1
1——花键套；2——带轮；3——法兰；4——箱体；5——钢球；6——
齿轮；7——销；8、9——螺母； 10——齿轮；11——滑套；12——元宝销；13——制动盘；14——制动
带；15——齿条；16——拉杆；
17——拨叉；18——齿扇；19——圆键
CA6140型车床主轴箱展开图
该图是沿轴IV一I一II一III(V)一VI一XI一X的轴线剖切面展开的。展开图把立体展开在一个平面上，因而 其中有些轴之间的距离拉开了。
如轴IV画得III与轴V较远，因而使原来相互啮合的齿轮副分开了。读展开图时 ，首先应弄清楚传动关系。
1. 卸荷带轮
电动机经皮带将运动传至轴I 左端的带轮2（见图1的左上部分）。带轮2与花键套1用螺钉连接成一体，支承在法兰3内的两个深沟球轴承上。
法兰3固定在主轴箱体4上，这样带轮2可通过花键1带动轴I旋转，皮带 的拉力则经轴承和法兰3传至箱体4。轴I 的花键部分只传递转距，
从而可避免因皮带拉力而使轴I产生弯曲变 形。这种带轮是卸荷的（既
把径向载荷卸给箱体）。 2. 双向多片摩擦离合器、制动及其操纵机构
双向多片摩擦离合器装在轴上。原理图如图2： 图2 1——齿轮；2——内摩擦片；3——外摩擦片；4——止推片；5——销；6——调节螺母；7——压块；8——齿轮；9——拉杆；10—— 滑套；1
1——元宝销；12——螺钉；13——弹簧；14——杠杆； 15——制动带；16——制动盘；17——齿条轴；18——齿扇；19——曲
柄；20——轴；21——手柄；
CA6140型卧式车床主要结构 CA6140型卧式车床主要结构
（一）主轴箱
CA6140车床的主轴箱包括：箱体、主轴部件、传动机构、操纵机构、换向装置、制动
装置和润滑装置等。其功用在于支承主轴和传动其旋转，并使其实现起动、停止、变速和换
向等。 机床的主轴箱是一个比较复杂的运动部件，它的装配图包括展开图、各种向视图和剖面
图，以表示出主轴箱的所有零件及其装配关系。 1、主轴部件
主轴部件是主轴箱最重要的部分，由主轴、主轴轴承和主轴上的传动件、密封件等组成。
主轴前端可安装卡盘，用以夹持工件，并由其带动旋转。主轴的旋转精度、刚度和抗振
性等对工件的加工精度和表面粗糙度有直接影响，因此对主轴部件的要求较高。 CA6140型车床的主轴是一个空心阶梯轴。其内孔是用于通过棒料或卸下顶尖时所用的
铁棒，也可用于通过气动、液压或电动夹紧驱动装置的传动杆。主轴前端有精密的莫氏6
号锥孔，用来安装顶尖或心轴，利用锥面配合的摩擦力直接带动心轴和工件转动。主轴后端
的锥孔是工艺孔。 CA6140型卧式车床的主轴部件在结构上做了较大改进，由原来的三支承结构改为两支
承结构；由前端轴向定位改为后端轴向定位。前轴承为P级精度的双列短圆柱滚子轴承，用
于承受径向力。后轴承为一个推力球轴承和角接触球轴承，分别用于承受轴向力和径向力。 主轴的轴承的润滑都是由润滑油泵供油，润滑油通过进油孔对轴承进行充分润滑，并带
走轴承运转所产生的热量。为了避免漏油，前后轴承均采用了油沟式密封装置。主轴旋转时，
依靠离心力的作用，把经过轴承向外流出的润滑油甩到轴承端盖的接油槽里，然后经回油孔
流回主轴箱。 主轴上装有三个齿轮，前端处为斜齿圆柱齿轮，可使主轴传动平稳，传动时齿轮作用在
主轴上的轴向力与进给力方向相反，因此可减少主轴前支承所承受的轴向力。 主轴前端安装卡盘、拨盘或其它夹具的部分有多种结构形式。
2、开停和换向装置
CA6140型卧式车床采用的双向多片式摩擦离合器实现主轴的开停和换向。
