轻钢龙骨石膏板吊顶施工工艺流程

轻钢龙骨石膏板吊顶施工工艺及技术组织措施

(1)材料购配件要求

1）轻钢骨架分U型骨架和T型骨架两种，并按荷载分上人和不上人。

2）轻钢骨架主件为大，中，小龙骨；配件有吊挂件，连接件，挂插件。

3）零配件：有吊杆.花蓝螺丝.射钉.自攻螺钉。

4）按设计说明可选用各种罩面板.铝压逢条或塑料压逢条,其材料品种、规格，质量应符合设计要求。

5）粘结剂：应按主材的性能选用，使用前作粘结试验。

(2)主要机具

主要机具包括：电锯，无齿锯，射钉枪，手锯，手刨子，钳子，螺丝刀，搬子，方尺，钢尺，钢水平尺等。

（3）作业条件

1）结构施工时，应在现浇砼楼板或预制砼楼板缝，按射计要求间据，预埋φ6~φ10钢筋混吊杆，射计无要求时按大龙骨的排列位置预埋钢筋吊杆，一般间距为何900~1200mm.

2）当吊顶房间的墙柱为砖砌体时，应在顶棚的标高位置沿墙和柱的四周，砌筑时预埋防腐木砖，沿墙间距900~1200mm，柱没每边应埋射木砖两块以上。

3）安装完顶棚内的各种管线及通风道，确定好灯位，通风口及各种露明孔口位置。

4）各种材料 全部配套备齐。

5）顶棚罩面板安装前应做完墙，地湿作业工程项目。

6）搭好顶棚施工操作平台架子。 7）轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度，灯槽，通风口的构造处理，分块及固定方法等应经试装并经鉴定认可后方可大面积施工。

(4)操作工艺

1）工艺流程：

弹线 —→ 安装大龙骨吊杆—→安装大龙骨—→ 安装中龙骨—→ 安装小龙骨 —→安装罩棉板—→ 安装压条

—→刷防锈漆。

2）弹线：根据楼层标高线，用尺竖向量至顶[棚设计标高，沿墙，柱四周弹顶棚标高，并沿顶棚的标高水平线，在

墙上划好分挡位置线。

3）安装大龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，便可确定吊杆下端头的标高，按大龙骨位置及吊挂间距，将吊杆无螺栓丝扣的一端与楼板预埋刚筋连接固定。膨胀螺栓孔的深度限位50mm。

1 / 3

轻钢龙骨石膏板吊顶施工方案

一、材料购配件要求

1、轻钢骨架分U型骨架和T型骨架两种，本工程为不上人吊顶。

2、轻钢骨架主件为38主龙骨和50副龙骨；配件有吊挂件，连接件，挂插件。

3、零配件：有8mm的镀锌通丝吊杆,自攻螺钉、铁钉等。

4、其材料品种.规格.质量应符合设计要求。

二、作业条件

1、安装完顶棚内的各种管线及通风道，确定好灯位，通风口及各种露明孔口位置。

2、各种材料 全部配套备齐。

3、顶棚罩面板安装前应做完墙，地湿作业工程项目。

三、操作工艺

1、工艺流程：

弹线 → 安装38主龙骨吊杆→安装38主龙骨→ 安装50副龙骨→安装石膏纸面板→ 安装压条 →自攻螺丝点防锈漆

2、弹线：根据楼层走廊地面标高，用尺竖向量至顶[棚设计标高，沿墙，柱四周弹顶棚标高，并沿顶棚的标高水平线，在墙上划好分挡位置线。

3、安装38主龙骨吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，按38主龙骨位置及吊挂间距，将吊杆无螺栓丝扣的一端与楼板预埋刚筋连接固定。

4、安装38主龙骨：

4.1、配装好吊杆螺母，吊杆采用8mm的镀锌通丝制作，膨胀螺栓采用拉8mm内膨胀螺栓。

4.2、在主龙骨上预先安装好吊挂件。

4.3、安装大龙骨：将组装吊挂件的大龙骨，按分档线位置使吊挂件穿入想应的吊杆螺母，拧好螺母。

4.4、大龙骨相接：装好连接件，拉线调整标高起拱（2‰）和平直。

4.5、安装洞口附加大龙骨，按照图集相应节点构造设置连接卡。

4.6、固定边龙骨，采用铁钉固定，设计无要求时铁钉间距为不大于600mm。 2 / 3

5．安装小龙骨：

5.1、按以弹好的小龙骨线 分挡线，卡装小龙骨掉挂件。

5.2、吊挂小龙骨：按设计规定的小龙骨间距，将小龙骨通过吊挂件，吊 挂在中龙骨上，设计无 要求时，一般间距在500~600mm。

5.3、当小龙骨长度需多根延续接长时，用小龙骨连接件，在吊挂小龙骨的同时，将相对端头相连接，并先调直后固定。

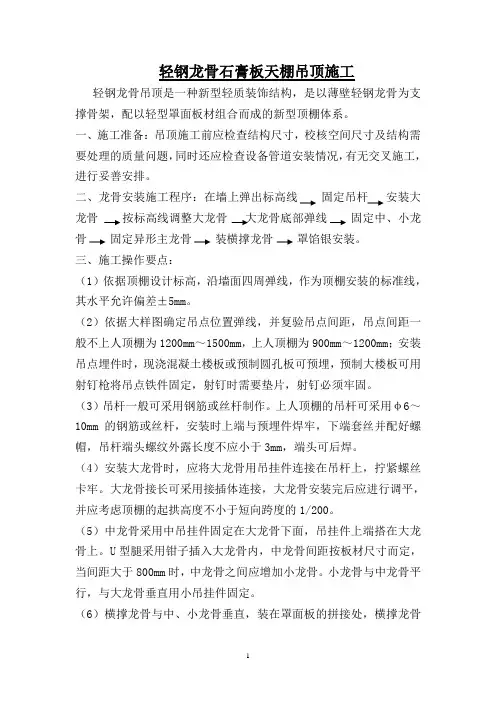

1 轻钢龙骨石膏板天棚吊顶施工

轻钢龙骨吊顶是一种新型轻质装饰结构，是以薄壁轻钢龙骨为支撑骨架，配以轻型罩面板材组合而成的新型顶棚体系。

一、施工准备：吊顶施工前应检查结构尺寸，校核空间尺寸及结构需要处理的质量问题，同时还应检查设备管道安装情况，有无交叉施工，进行妥善安排。

二、龙骨安装施工程序：在墙上弹出标高线

固定吊杆

安装大龙骨

按标高线调整大龙骨 大龙骨底部弹线 固定中、小龙骨 固定异形主龙骨 装横撑龙骨 罩馅银安装。

三、施工操作要点：

（1）依据顶棚设计标高，沿墙面四周弹线，作为顶棚安装的标准线，其水平允许偏差±5mm。

（2）依据大样图确定吊点位置弹线，并复验吊点间距，吊点间距一般不上人顶棚为1200mm～1500mm，上人顶棚为900mm～1200mm；安装吊点埋件时，现浇混凝土楼板或预制圆孔板可预埋，预制大楼板可用射钉枪将吊点铁件固定，射钉时需要垫片，射钉必须牢固。

（3）吊杆一般可采用钢筋或丝杆制作。上人顶棚的吊杆可采用φ6～10mm的钢筋或丝杆，安装时上端与预埋件焊牢，下端套丝并配好螺帽，吊杆端头螺纹外露长度不应小于3mm，端头可后焊。

（4）安装大龙骨时，应将大龙骨用吊挂件连接在吊杆上，拧紧螺丝卡牢。大龙骨接长可采用接插体连接，大龙骨安装完后应进行调平，并应考虑顶棚的起拱高度不小于短向跨度的1/200。

（5）中龙骨采用中吊挂件固定在大龙骨下面，吊挂件上端搭在大龙骨上。U型腿采用钳子插入大龙骨内，中龙骨间距按板材尺寸而定，当间距大于800mm时，中龙骨之间应增加小龙骨。小龙骨与中龙骨平行，与大龙骨垂直用小吊挂件固定。

（6）横撑龙骨与中、小龙骨垂直，装在罩面板的拼接处，横撑龙骨 2 与中、小龙骨的连接，采用中小接插体连接，再安装沿边的异型龙骨或铝角条。横撑龙骨可用中、小龙骨截取，对安装在罩面板内部或作边龙骨时，宜采用小龙骨截取。安装时横撑龙骨与中、小龙骨的底面平顺，以便安装罩面板。

轻钢龙骨石膏板吊顶施工工艺流程

《轻钢龙骨石膏板吊顶施工工艺流程》

一、准备工作

1. 确定吊顶施工的设计图纸和施工方案。

2. 测量定位，找准吊顶的安装位置。

3. 准备好所需的工具和材料，如吊顶龙骨、石膏板、吊钩、螺丝等。

二、安装轻钢龙骨

1. 根据设计图纸和定位测量结果，用吊钩将轻钢龙骨固定在天花板上。

2. 根据需要，调整龙骨的间距和高度，保证吊顶的平整和稳固。

三、安装石膏板

1. 将石膏板剪裁成合适的尺寸，以适应吊顶的形状和尺寸。

2. 将石膏板安装在轻钢龙骨上，使用螺丝将其固定。确保石膏板的安装平整和紧密，无空鼓和裂缝。

四、修饰和装饰

1. 完成石膏板的安装后，进行石膏板的拼接和打磨，处理石膏板表面的接缝和不平整。

2. 进行石膏板的涂刷或喷涂装饰，以达到设计要求的效果。

五、清理和验收

1. 完成吊顶的安装后，对工地进行清理，清除施工过程中产生的垃圾和杂物。 2. 进行吊顶的验收，检查吊顶的平整度和装饰效果，确保施工质量符合要求。

通过以上工艺流程，轻钢龙骨石膏板吊顶施工可以顺利进行，最终完成一处美观、稳固的吊顶装饰。
