数字式显微硬度计操作规范

  • 格式：pdf
  • 大小：272.94 KB
  • 文档页数：3

版本 B
变更日期 20Leabharlann 1.11.28变更内容 增加仪器图示
变更原因 文件评审升级
工 作 指 示
数字式显微硬度计操作规范
4. 操作步骤 4.1 确认主机上安装的是维氏硬度测量专用压头。 4.2 确认物镜底面与载物台必须有一定的间隙距离后，开启 电源 POWER 开关。 4.3 确认荷重 TIMER:时间设定为 15 秒。 4.4 确认荷重设定旋扭是否设定为 1000（荷重 1000 克 gf） 位置。 4.5 选择塔台位置选择键将测试机物镜自动转换到主机正前 方位置。 4.6 将表面经过适当光洁处理过的待测物品置于载物台上, 使被测试面尽量水平。 4.7 由目测器处观察被测物表面, 调节高度调整轮使其处于 最清晰状态。 4.8 按下 START 按钮,即开始硬度测试。约 15 秒后转塔自动 回转,使物镜对准打点处。 4.9 由目测器观察打点处,调节目测器左右之分厘卡旋钮以 移动其物镜量测线,使平行的两根量测线将打点压痕之 两对角线位置点刚刚压住,选择输入操作 ENTER 按键。 4.10 旋转目测器 90 度，按 4.1-4.6 方法测试打点之另一对 角线间距，选择输入操作 ENTER。 4.11 LCD 液晶显示屏上会显示 HV 硬度数值。第一组数据测 试完毕。 4.12 按照 4.6-4.10 步骤完成其他组数据测试。 4.13 测试完毕后关闭电源开关 POWER。 5. 注意事项 5.1 本硬度测试仪器具体的程序设定、 精度调整请参照仪器 供应商提供的参考资料！ 5.2 本机在使用前已经为调整好的， 除仪校员外其他任何人 不可调整测试参数及程式。 5.3 测试前务必确认物镜与载物台之间要留有 1CM 间隙。测 试完成后也要预留此间隙。 5.4 被测试工件表面必须平整无赃污， 有必要时需光洁其表 面以利于测试。 5.5 由于金刚石压头是整机的关键性零部件，很细小且极易 脆断，禁止任何形式的触摸及碰撞，被测试工件一定要 稳固好（特别是非平面标准件如螺丝，圆柱体，锥体等） 后才可进行测试。 5.6 主机加荷测试时禁止移动或触碰载物台及被测试工件。 版本 B 变更日期 2011.11.28 变更内容 增加仪器图示
工 作 指 示
版本 批准：
B
6. 保养点检项目 6.1 确认各电源线路是否有断路状况。 6.2 主机表面是否堆积灰尘。 6.3 升降轴加润滑油（每月一次） 。 6.4 载物台是否有残留测试工件。
版本 B
变更日期 2011.11.28
变更内容 增加仪器图示
变更原因 文件评审升级
工 作 指 示
数字式显微硬度计操作规范
1. 目的 规范数字式显微硬度计操作手法，减少测量值误差及机器的 损耗。 2. 适用范围 仅适用于本厂硬度计（型号：HXD-1000TM/LCD）使用， 具体如图一。 3. 操作前准备 3.1 机器部件说明（序号如右图二） ： 1.安平调节螺钉 3.升降微调手轮 5.嵌入式电器操作面板 7.金刚石压头 9.15x 带光栅的测微目镜 11.测微读数手轮 13.摄影防尘罩 15.摄影转动旋钮 17.40 物镜 3.2 功能键说明： （如图三） 键
x
文件编号：WI-QA-027 日 期：2011-11-28 第 1 页，共 3 页 制作：赖娟 审核：
版本 批准： 图示说明
B
（图一）
2.主体 4.升降粗调手柄 6.工作台 8.10x 物镜 10.加荷调节手轮 12.目镜视度调节圈 14.测微移动手轮 16.插座 18.标牌 功能
（图二）
（图三）
DWELL ESC SETUP PRINT START CLR ZERO ☼ ENTER ←↑→↓ OK 保荷时间设定 退出菜单选择 进入设置菜单 打印 塔台位置选择 加荷操作 删除当前测定的硬度值 测量清零 光源亮度调暗 光源亮度调亮 对角线测量后的确认 菜单项目选择 菜单项目及内容确认或统计显示
文件编号：WI-QA-027 日 期：2011-11-28 第 2 页，共 3 页 制作：赖娟 审核：
版本 批准：
B
变更原因 文件评审升级
数字式显微硬度计操作规范
文件编号：WI-QA-027 日 期：2011-11-28 第 3 页，共 3 页 制作：赖娟 审核： 5.7 禁止大力旋转物镜升降旋钮及载物台升降旋钮， 避免触 碰造成压头毁损。 5.8 测量完毕后， 物镜及目镜必须盖好镜头护盖， 整机盖防 尘布。

合集下载

Q JD J07025-2010HXS-1000A数字式液晶智能显微硬度计操作规程

Q JD J07025-2010HXS-1000A数字式液晶智能显微硬度计操作规程

浙江星星家电股份有限公司企业标准李慧20130503 HXS-1000A数字式液晶智能显微硬度计操作规程Q/JD J07025-20101 操作1.1 开机与关机在确认了电源进线为有良好接地线的220V单相电及与电源插头插牢后，将电源开关置于“I”位置，仪器控制系统自动上电，仪器恢复到上次关机的状态。

将电源开关置于“O”位置，仪器断电，为关机状态。

1.2 试样制品由于试样表面必须具有金属光泽，其表面粗糙度不大于 。

一般可将试样固定在夹具上，用细砂轮打磨后，再依次用各号金相砂纸打磨。

1.3 调焦与照明调节仪器的观察和测量都是都过光学放大进行的，如同常的光学仪器，应该进行调焦，且仪器的40X、10X的物镜的压头又是齐焦的，因此，对显微硬度计的正确使用来说，更应该进行调焦仪器的调焦主要是通过工作台的升降手轮转动调节的，手轮顺时针旋转，工作台上升；手轮逆时针旋转，工作台下降。

仪器的焦距约为0.4mm.因此，在手轮顺时针旋转，工作台上升时，应密切观察，物镜和样品表面的距离，即将进入焦距范围应慢慢转动手轮，切勿撞击镜头以避免不必要的损失。

1.4 设定保载时间：（0～99）秒可进入“SET”菜单对保载时间进行设置，在确认后退出，并将保载时间显示在液晶屏上。

1.5 选择负荷仪器有八个档负荷。

通过仪器右侧上方的旋钮，可以选择所需负荷。

旋钮上负荷数字标记，当该数1.6 选择标尺可以通过左方向键选择（HV、HRC、HB、HK）测试标尺。

HV和HK的选择必须根据压头来定；HV、HK硬度是通过测量获得的，而HRC、HK标尺则是通过测量HV后转换获得的。

1.7 选择物镜仪器有10X和40X物镜。

10X一般作为观察用，以选择在样品上试压的位置。

40X作为测量用，其真实的倍率存于仪器的不丢失存贮器中。

2 使用2.1 找准像平面位置将被测物体的像平面（抛光面），利用升降台上下调节，用不10X或40X物镜观察成像面，聚集于浙江星星家电股份有限公司2010-11-08 批准 2010-11-10 实施物镜中，要达到清晰，如不清晰会影响测量精度。

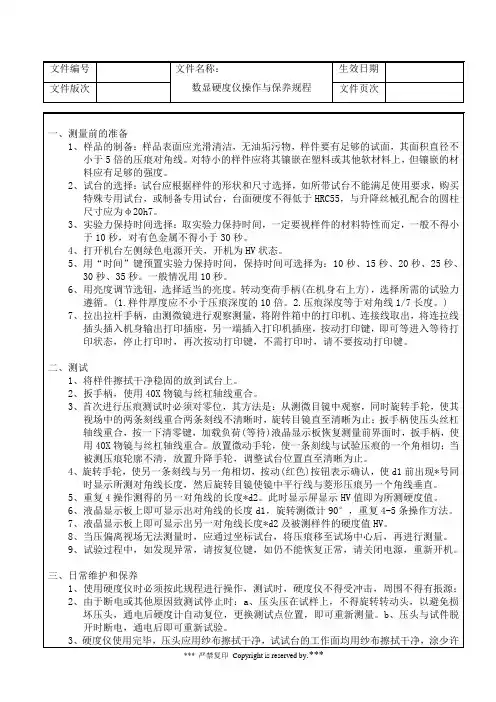

数显显微硬度仪操作与保养规程

数显显微硬度仪操作与保养规程

7、液晶显示板上即可显示出另一对角线长度*d2及被测样件的硬度值HV。
8、当压偏离视场无法测量时，应通过坐标试台，将压痕移至试场中心后，再进行测量。
9、试验过程中，如发现异常，请按复位键，如仍不能恢复正常，请关闭电源，重新开机。
三、日常维护和保养
1、使用硬度仪时必须按此规程进行操作，测试时，硬度仪不得受冲击，周围不得有掁源；
4、旋转手轮，使另一条刻线与另一角相切，按动(红色)按钮表示确认，使d1前出现*号同时显示所测对角线长度，然后旋转目镜使镜中平行线与菱形压痕另一个角线垂直。
5、重复4操作测得的另一对角线的长度*d2。此时显示屏显示HV值即为所测硬度值。
6、液晶显示板上即可显示出对角线的长度d1，旋转测微计90°，重复4-5条操作方法。
7、拉出拉杆手柄，由测微镜进行观察测量，将附件箱中的打印机、连接线取出，将连拉线插头插入机身输出打印插座，另一端插入打印机插座，按动打印键，即可等进入等待打印状态，停止打印时，再次按动打印键，不需打印时，请不要按动打印键。
二、测试
1、将样件擦拭干净稳固的放到试台上。
2、扳手柄，使用40X物镜与丝杠轴线重合。
一、测量前的准备
1、样品的制备：样品表面应光滑清洁，无油垢污物，样件要有足够的试面，其面积直径不小于5倍的压痕对角线。对特小的样件应将其镶嵌在塑料或其他软材料上，但镶嵌的材料应有足够的强度。
2、试台的选择：试台应根据样件的形状和尺寸选择，如所带试台不能满足使用要求，购买特殊专用试台，或制备专用试台，台面硬度不得低于HRC55，与升降丝械孔配合的圆柱尺寸应为φ20h7。
2、由于断电或其他原因致测试停止时：a、压头压在试样上，不得旋转转动头，以避免损坏压头，通电后硬度计自动复位，更换测试点位置，即可重新测量。b、压头与试件脱开时断电，通电后即可重新试验。
数字显微硬度计操作规程

数字显微硬度计操作规程

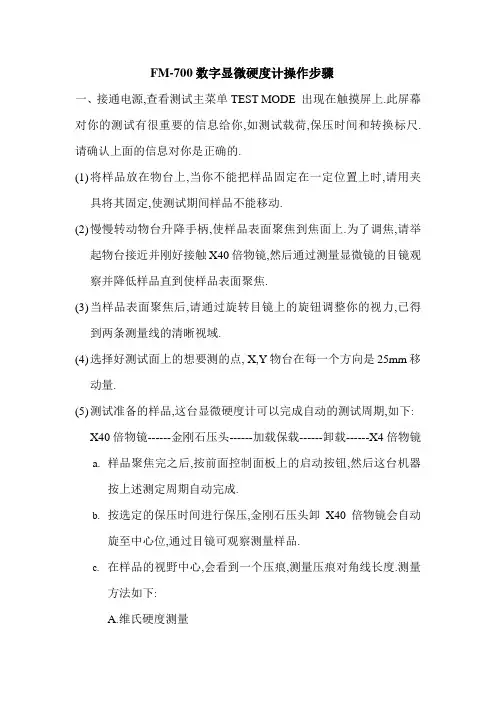

FM-700数字显微硬度计操作步骤一、接通电源,查看测试主菜单TEST MODE 出现在触摸屏上.此屏幕对你的测试有很重要的信息给你,如测试载荷,保压时间和转换标尺.请确认上面的信息对你是正确的.(1)将样品放在物台上,当你不能把样品固定在一定位置上时,请用夹具将其固定,使测试期间样品不能移动.(2)慢慢转动物台升降手柄,使样品表面聚焦到焦面上.为了调焦,请举起物台接近并刚好接触X40倍物镜,然后通过测量显微镜的目镜观察并降低样品直到使样品表面聚焦.(3)当样品表面聚焦后,请通过旋转目镜上的旋钮调整你的视力,已得到两条测量线的清晰视域.(4)选择好测试面上的想要测的点, X,Y物台在每一个方向是25mm移动量.(5)测试准备的样品,这台显微硬度计可以完成自动的测试周期,如下:X40倍物镜------金刚石压头------加载保载------卸载------X4倍物镜a.样品聚焦完之后,按前面控制面板上的启动按钮,然后这台机器按上述测定周期自动完成.b.按选定的保压时间进行保压,金刚石压头卸X40倍物镜会自动旋至中心位,通过目镜可观察测量样品.c.在样品的视野中心,会看到一个压痕,测量压痕对角线长度.测量方法如下:A.维氏硬度测量测量D1的尺寸a-1旋转测量显微镜左边钮(3)到测量线的内侧面刚好碰到压痕的左边菱形顶角.a-2 旋转编码器调右面测量线的内侧面刚好碰到压痕的右边菱形顶角.a-3 通过单位为0.1 的测微尺.读D1的尺寸，测微尺的一周是25 。
