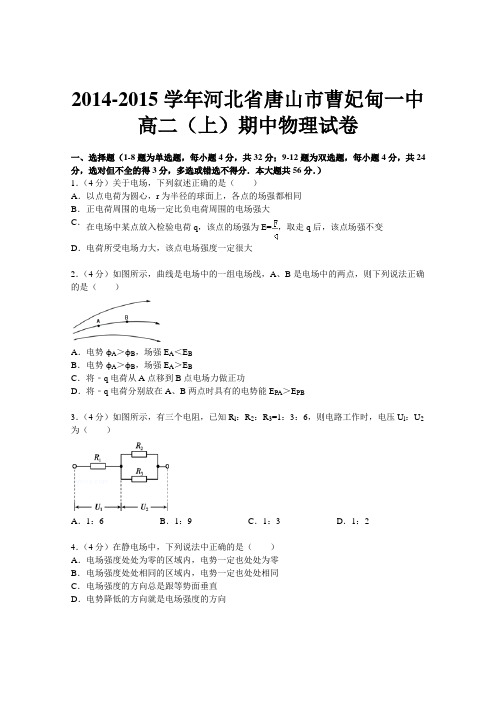

2014-2015学年河北省唐山市曹妃甸一中高二（上）期中物理试卷一、选择题（1-8题为单选题，每小题4分，共32分；9-12题为双选题，每小题4分，共24分，选对但不全的得3分，多选或错选不得分．本大题共56分．），取走2．（4分）如图所示，曲线是电场中的一组电场线，A、B是电场中的两点，则下列说法正确的是（）3．（4分）如图所示，有三个电阻，已知R l：R2：R3=1：3：6，则电路工作时，电压U l：U2为（）5．（4分）实验室用的小灯泡灯丝的I﹣U特性曲线可用以下哪个图象来表示（考虑灯丝的电D6．（4分）如图所示的情况中，a、b两点的电场强度和电势均相同的是（）7．（4分）（2003•天津）如图所示，三个完全相同的金属小球a、b、c位于等边三角形的三个顶点上．a和c带正电，b带负电，a所带电量的大小比b的小．已知c受到a和b的静电力的合力可用图中四条有向线段中的一条来表示，它应是（）8．（4分）如图所示，两平行金属板间有一匀强电场，板长为L，板间距离为d，在板右端L 处有一竖直放置的光屏M，一带电荷量为q、质量为m的质点从两板中央射入板间，最后垂直打在M屏上，则下列结论正确的是（）板间电场强度大小为板间电场强度大小为10．（6分）（2000•安徽）如图所示是一个由电池、电阻R与平行板电容器组成的串联电路，在增大电容器两板间距离的过程中（）11．（6分）如图所示，实线是一个电场中的电场线，虚线是一个负试探电荷在这个电场中的轨迹，若电荷是从a处运动到b处，以下判断正确的是（）12．（6分）如图所示的电路中，输入电压U恒为12V，灯泡L上标有“6V、12W”字样，电动机线圈的电阻R M=0.50Ω．若灯泡恰能正常发光，以下说法中正确的是（）二、填空题（每空3分，共27分）13．（6分）如图所示对应两个电阻A和B的I﹣U曲线，则：（1）电阻之比R A：R B=_________．（2）若两个导体中的电流相等（不为零）时，电压之比U A：U B=_________．14．（9分）静电计是测量电势差的仪器．指针偏转角度越大，金属外壳和上方金属小球间的电势差越大，实验装置如图．在本实验中，静电计指针和A板等电势，静电计金属壳和B板等电势，因此指针偏转角越大表示A、B两极板间的电势差越大．现对电容器充电后断开开关．若按图下方的说明来做实验，则甲图中两板间电势差_________；乙图中两板间电势差_________；丙图中两板间电势差_________．（“变大”、“变小”或“不变”）15．（6分）水平方向的匀强电场中，一个质量为m带电量为+q的质点，从A点射入电场并沿直线运动到B点，运动轨迹跟电场线（虚线表示）夹角为α，如图所示，该匀强电场的方向是_________，场强大小E=_________．16．（6分）一灵敏电流计，允许通过的最大电流（满刻度电流）为I g=50μA，表头电阻R g=1kΩ，若改装成量程为I m=1mA的电流表，应并联的电阻阻值为_________Ω，若将改装后的电流表再改装成量程为U m=10V的电压表，应再串联一个阻值为_________Ω的电阻．（结果保留四位有效数字）三、计算题（共27分）17．（6分）如图所示，极板A、B间匀强电场的场强E=2×105V/m，a、b两点相距10cm，a距A极板2cm，b距B极板3cm．求：（1）外力把点电荷q=1×10﹣7C由b匀速移到a做多少功？（2）如果选b为零电势点，q在a 点的电势能是多少？（3）U AB是多少？18．（8分）长为l的平行金属板，板间形成匀强电场，一个带电为+q、质量为m的带电粒子，以初速v0紧贴上板垂直于电场线方向射入该电场，刚好从下板边缘射出，末速度恰与下板成30°，如图所示．求：（1）粒子末速度的大小；（2）匀强电场的场强；（3）两板间的距离d．19．（13分）在一个水平面上建立x轴，在过原点O垂直于x轴的平面的右侧空间有一个匀强电场，场强大小E=6.0×105N/C，方向与x轴正方向相同，在O处放一个电荷量q=﹣5.0×10﹣8C，质量m=1.0×10﹣2kg的绝缘物块，物块与水平面间的动摩擦因数μ=0.20，沿x轴正方向给物块一个初速度v0=2.0m/s，如图所示．（g取10m/s2）试求：（1）物块向右运动的最大距离；（2）物块最终停止的位置．2014-2015学年河北省唐山市曹妃甸一中高二（上）期中物理试卷参考答案与试题解析一、选择题（1-8题为单选题，每小题4分，共32分；9-12题为双选题，每小题4分，共24分，选对但不全的得3分，多选或错选不得分．本大题共56分．），取走2．（4分）如图所示，曲线是电场中的一组电场线，A、B是电场中的两点，则下列说法正确的是（）3．（4分）如图所示，有三个电阻，已知R l：R2：R3=1：3：6，则电路工作时，电压U l：U2为（）5．（4分）实验室用的小灯泡灯丝的I ﹣U 特性曲线可用以下哪个图象来表示（考虑灯丝的电DI=U 6．（4分）如图所示的情况中，a 、b 两点的电场强度和电势均相同的是（）7．（4分）（2003•天津）如图所示，三个完全相同的金属小球a、b、c位于等边三角形的三个顶点上．a和c带正电，b带负电，a所带电量的大小比b的小．已知c受到a和b的静电力的合力可用图中四条有向线段中的一条来表示，它应是（）8．（4分）如图所示，两平行金属板间有一匀强电场，板长为L，板间距离为d，在板右端L 处有一竖直放置的光屏M，一带电荷量为q、质量为m的质点从两板中央射入板间，最后垂直打在M屏上，则下列结论正确的是（）板间电场强度大小为板间电场强度大小为，所以E=知：电动势为10．（6分）（2000•安徽）如图所示是一个由电池、电阻R与平行板电容器组成的串联电路，在增大电容器两板间距离的过程中（）11．（6分）如图所示，实线是一个电场中的电场线，虚线是一个负试探电荷在这个电场中的轨迹，若电荷是从a处运动到b处，以下判断正确的是（）12．（6分）如图所示的电路中，输入电压U恒为12V，灯泡L上标有“6V、12W”字样，电动机线圈的电阻R M=0.50Ω．若灯泡恰能正常发光，以下说法中正确的是（），所以电二、填空题（每空3分，共27分）13．（6分）如图所示对应两个电阻A和B的I﹣U曲线，则：（1）电阻之比R A：R B=2：1．（2）若两个导体中的电流相等（不为零）时，电压之比U A：U B=2：1．的电阻为：14．（9分）静电计是测量电势差的仪器．指针偏转角度越大，金属外壳和上方金属小球间的电势差越大，实验装置如图．在本实验中，静电计指针和A板等电势，静电计金属壳和B板等电势，因此指针偏转角越大表示A、B两极板间的电势差越大．现对电容器充电后断开开关．若按图下方的说明来做实验，则甲图中两板间电势差变大；乙图中两板间电势差变小；丙图中两板间电势差变小．（“变大”、“变小”或“不变”）减小，根据电容决定式，可知电容减小，根据同理图乙中，电容器板间距离减小，电容增大，根据解质，电容增大，电容增大，根据有关电容器的问题主要考查对电容器的决定式：和电容器的定义式：15．（6分）水平方向的匀强电场中，一个质量为m带电量为+q的质点，从A点射入电场并沿直线运动到B点，运动轨迹跟电场线（虚线表示）夹角为α，如图所示，该匀强电场的方向是水平向左，场强大小E=．E=故答案为：水平向左、16．（6分）一灵敏电流计，允许通过的最大电流（满刻度电流）为I g=50μA，表头电阻R g=1kΩ，若改装成量程为I m=1mA的电流表，应并联的电阻阻值为52.63Ω，若将改装后的电流表再改装成量程为U m=10V的电压表，应再串联一个阻值为9950Ω的电阻．（结果保留四位有效数字）R=≈﹣﹣=9950三、计算题（共27分）17．（6分）如图所示，极板A、B间匀强电场的场强E=2×105V/m，a、b两点相距10cm，a距A极板2cm，b距B极板3cm．求：（1）外力把点电荷q=1×10﹣7C由b匀速移到a做多少功？（2）如果选b为零电势点，q在a 点的电势能是多少？（3）U AB是多少？18．（8分）长为l的平行金属板，板间形成匀强电场，一个带电为+q、质量为m的带电粒子，以初速v0紧贴上板垂直于电场线方向射入该电场，刚好从下板边缘射出，末速度恰与下板成30°，如图所示．求：（1）粒子末速度的大小；（2）匀强电场的场强；（3）两板间的距离d．V==．t==at=E=d=t=L；）匀强电场的场强大小为；为19．（13分）在一个水平面上建立x轴，在过原点O垂直于x轴的平面的右侧空间有一个匀强电场，场强大小E=6.0×105N/C，方向与x轴正方向相同，在O处放一个电荷量q=﹣5.0×10﹣8C，质量m=1.0×10﹣2kg的绝缘物块，物块与水平面间的动摩擦因数μ=0.20，沿x轴正方向给物块一个初速度v0=2.0m/s，如图所示．（g取10m/s2）试求：（1）物块向右运动的最大距离；（2）物块最终停止的位置．﹣m×m参与本试卷答题和审题的老师有：wxz；木子；gzwl；src；听潮；FAM；okczgp；ljc；wslil76；pyyz；sddrg（排名不分先后）2015年1月21日。
重庆市杨家坪中学2014-2015学年高二上学期期中考试物理试题总分：110分时间：90分钟一、单项选择题（共12小题，每题4分，共计48分）1、对物体带电现象的叙述，正确的是（）A．不带电的物体一定没有电荷 B．带电物体一定具有多余的电子C．一根带电的导体棒放在潮湿的房间，过了一段时间后，发现导体棒不带电了，这过程中电荷不守恒D．摩擦起电实际上是电荷从一个物体转移到另一个物体或者从物体的一部分转移到物体的另一部分的过程2、关于闭合电路，下列说法中正确的是（）A.闭合电路中，电流总是从电势高的地方流向电势低的地方B.闭合电路中，电源的路端电压越大，电源的输出功率就越大C.闭合电路中，电流越大，电源的路端电压就越大D.闭合电路中，外电阻越大，电源的路端电压就越大3、如图1所示为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线则（）A．场强Ea>Eb，Eb>Ec B．电势a>b，c>bC．沿cba路径移动质子与电子，电荷的电势能改变是一样的D．沿bc方向直线射入的电子有可能做曲线运动图1 图24．如图2所示，实线为不知方向的三条电场线，从电场中M点以相同速度垂直于电场线方向飞出a、b两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示．则（）A.a一定带正电，b一定带负电B.a的速度将减小，b的速度将增加C.a的加速度将减小，b的加速度将增加D.两个粒子的动能，一个增加一个减小5、在如图3所示的四个电场中，均有相互对称分布的a、b两点，其中a、b两点电势和场强都相同的是( )图36．一根均匀导线，现将它均匀拉长，使导线的直径减小为原来的一半，此时它的阻值为64Ω，则导线原来的电阻值为( )A ．128ΩB ．32ΩC ．4ΩD ．2Ω7. 夜间，居民楼的楼道里只是偶尔有人经过，“长明灯”会造成浪费．科研人员利用“光敏”材料制成“光控开关”——天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时自动闭合，无人走动时自动断开．若将这两种开关配合使用，就可以使楼道里的灯变的“聪明”．这种“聪明”的电路是图中的( )8．如图5所示，直线A 为某电源的U －I 图线，曲线B 为某小灯泡D 1的U －I 图线的一部分，用该电源和小灯泡D 1组成闭合电路时，灯泡D 1恰好能正常发光，则正确的是 ( )A ．此电源的内阻为2/3 ΩB ．灯泡D 1的额定电压为3V ，功率为6WC ．把灯泡D 1换成“3V，20W”的灯泡D 2，电源的输出功率将变小D ．由于小灯泡B 的U －I 图线是一条曲线，所以灯泡发光过程，欧姆定律不适用图5 图6 图79．如图6所示电路中，R 为一滑动变阻器，P 为滑片，若将滑片向下滑动，则在滑动过程中，下列判断错误的是( )A ．电源内电路消耗功率一定逐渐增大B ．灯泡L2一定逐渐变暗C ．电源效率一定逐渐减小D ．R 上消耗功率一定逐渐变小10. 如图7所示的电路中，O 点接地，当原来断开的开关K 闭合时，电路中 A 、B 两点的电势变化情况是( )A ．都降低B ．都升高C ．U A 升高，U B 降低D ．U A 降低，U B 升高 11. 如图8，压敏电阻的阻值R 随所受压力的增大而减小，某兴趣小组利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图甲所示．将压敏电阻平放在电梯内，受压面朝上，在上面放一物体A ，电梯静止时电压表示数为U 0，电梯在某次运动过程中，电压表的示数变化情况如图乙所示，下列判断中正确的是( )A ．乙图表示电梯可能变减速下降B ．乙图表示电梯可能匀减速下降C．乙图表示电梯可能变减速上升 D．乙图表示电梯可能匀速下降12．如图9所示，开关K原来是闭合的，当R1、R2的滑片处于图中所示的位置时，悬在平行板电容器的带电尘埃P刚好处于静止状态。
2014-2015学年江苏省徐州市高二（上）期中物理试卷（理科）一．单项选择题：本题共6小题．每小题3分，共18分，每小题只有一个选项符合题意．1．真空中A、B两点与点电荷Q的距离分别为r和4r，则A、B两点的电场强度大小之比为（）A．16：1 B．1：16 C．9：1 D．1：9解：引入一个试探电荷q，分别计算它在AB两点受的电场力．F1=， F2==，得：F1=16F2根据电场强度的定义式：E=，得：==故选：A2．根据R=ρ可以导出电阻率的表达式ρ=，对温度一定的某种金属导线来说，它的电阻率（）A．跟导线的电阻只成正比 B．跟导线的横截面积S成正比C．跟导线的长度L成反比 D．只由其材料的性质决定解：电阻率的大小与材料的性质决定，与电阻的大小、导线的长度、横截面积无关．故D正确，A、B、C错误．故选：D．3．图中a、b为两根与纸面垂直的长直导线，导线中通有大小相等的电流，方向如图所示，O为两导线连线的中点．a在O处产生的磁感应强度为B，则O处的合磁感应强度为（）A．0 B．0.5 B C．B D．2 B解：根据安培定则，处导线在d点产生的磁感应强度的方向为竖直向下．a处导线和b处导线在O点产生的磁感应强度大小相等，方向相同都是向下，大小都为B，根据场强的叠加合磁场是2B．故D正确，A、B、C错误．故选：D．点评：解决本题的关键掌握安培定则判断电流与其周围磁场的关系，以及知道磁感应强度是矢量，合成分解遵循平行四边形定则．4．如图所示为一速度选择器，内有一磁感应强度B方向垂直纸面向外的匀强磁场，一束正离子以速度v从左侧水平射入，为使粒子流经磁场时不偏转（不计重力）则磁场区域内必须同时存在一个匀强电场，下列说法不正确的是（）A．该电场场强大小为BV，方向向上B．离子沿沿直线匀速穿过该装置的时间与场强无关C．负离子从右向左水平射入时，不会发生偏转D．负离子从左向右水平射入时，也不会发生偏转解：A、为使粒子不发生偏转，粒子所受到电场力和洛伦兹力是平衡力，即为qvB=qE，所以电场与磁场的关系为：E=vB，粒子带正电，则受到向下的洛伦兹力，则电场力就应向上，电场向上，所以选项A正确．B、由上可知，当沿直线匀速穿过该装置的时间与场强无关，故B正确；C、若离子带负电，洛伦兹力向上，电场力向下，电场仍然向上．所以电场力的方向始终向上，与粒子的电性无关．选项C正确，D、当负离子从左向右水平射入时，电场力与洛伦兹力不再平衡，则会发生偏转，错误．本题选择错误的，故选：D．点评：在速度选择器中，粒子的受力特点：同时受到方向相反的电场力和洛伦兹力作用；粒子能匀速通过选择器的条件：电场力和洛伦兹力平衡，即qvB=qE，v=，只有速度为的粒子才能沿直线匀速通过选择器．若粒子从反方向射入选择器，所受的电场力和磁场力方向相同，粒子必定发生偏转．5．如图甲所示是实验室里用来测量磁场力的一种仪器一等臂电流天平，某同学在实验室里，用电流天平测算通电螺线管中的磁感应强度，已知：CD段导线长度为4×10﹣2m，天平平衡时钩码重力为4×10﹣5N，通过导线的电流为0.5A，如图乙所示．则通电螺线管中的磁感应强度B的大小为（）A．1.0×10﹣3T B．2.0×10﹣3T C．3.0×10﹣3T D．4.0×10﹣3T解：天平平衡时，CD段导线所受的安培力大小 F=mg由F=BIL得：B=T=2.0×10﹣3T．故选：B6．一个带电粒子处于垂直于匀强磁场方向的平面内，在磁场力的作用下做圆周运动．要想确定带电粒子的电荷量与质量之比，则需知道（）A．运动速度v和磁感应强度B B．轨道半径R和磁感应强度BC．轨道半径R和运动速度v D．磁感应强度B和运动周期T解：根据洛伦兹力做为向心力，可得，qvB=m=mr，所以比荷=，所以要确定带电粒子的电荷量与质量之比，需要知道v，r和B．根据T=可得，比荷=，所以要确定带电粒子的电荷量与质量之比，需要知道磁感应强度B和运动周期T，所以D正确．故选D．二．多项选择题：本题共5小题，每小题4分，共20分．每小题有多个选项符合题意．全部选对的得4分，选对但不全的得2分，错选或不答的得0分．7．在如图电路中，电源内阻不可忽略，当电键闭合后，电流表、电压表示数的变化情况是（）A．V表读数增大B．V表读数减小C．A表读数增大D．A表读数减小解：当电键闭合后，外电阻减小，根据闭合电路欧姆定律分析可知总电流增大，则A表读数增大；总电流增大，电源的内电压和干路中定值电阻的电压增大，由闭合电路欧姆定律分析可知电压表的读数减小．故选：BC．8．如图所示，在竖直绝缘的平台上，一个带少量正电的较重小球以水平速度v0抛出，落在地面上的A点，若加一垂直于纸面向里的匀强磁场，则小球的（）A．运动时间将延长B．落点在A点左侧 C．落点在A点右侧D．无法确定解：没有磁场时带电小球做平抛运动，当加入垂直纸面向里的匀强磁场时，带电小球除了受重力作用还受洛伦兹力作用．开始时mg＞qvB时，小球在运动中任一位置的受力重力和洛伦兹力，小球此时受到了斜向上的洛伦兹力的作用，小球在竖直方向的加速度a y=，故小球在空中做曲线运动的时间将增加，落点应在A点的右侧．故A、C正确，B、D错误．故选：AC．9．下述关于用多用表欧姆档测电阻的说法中正确的是（）A．测量电阻时如果指针偏转过大，应将选择开关S拨至倍率较小的档位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时都必须重新调零解：A、测量电阻时如果指针偏转过大，所选挡位太大，应换小挡，应将选择开关S拨至倍率较小的档位，重新调零后测量，故A正确；B、测量电阻时，如果红、黑表笔分别插在负、正插孔，不会影响测量结果，故B错误；C、测量电路中的某个电阻，应该把该电阻与电路断开，故C正确；D、用同一挡位测量阻值不同的电阻时不必重新调零，换挡后要重新进行欧姆调零，故D错误；故选：AC．10．如图所示，在y轴上关于O点对称的A、B两点有等量同种点电荷+Q，在x轴上C点有点电荷﹣Q，且CO=OD，∠ADO=60°．下列判断正确的是（）A．O点电场强度为零 B．D点电场强度为零C．若将点电荷+q从O移向C，电势能增大 D．若将点电荷﹣q从O移向C，电势能增大解：A、题中A、B两个+Q在O点的场强矢量和为0，所以O点的场强等于C点在O点产生的场强（不为零），A选项错误；B、题中A、B、C三点电荷在D点产生的场强如图所示，大小相等，设E A=E B=E C=E，E A、E B 的矢量和沿x轴正方向，大小也等于E，E C方向沿x轴负方向，故三个场强的矢量和为0，B 选项正确；C、D、x轴上x＜0的区间，合场强方向沿x轴负方向，所以将正电荷从O移向C，电场力做正功，电势能减小，将负电荷从O移向C，电场力做负功，电势能增加，C选项错误，D选项正确．故选BD．点评：本题关键在于用矢量合成的平行四边形定则来求解空间任意一点的和场强，根据电场力做功情况来判断电势能的变化情况．11．环形对撞机是研究高能离子的重要装置，如图所示正、负离子由静止经过电压为U的直线加速器加速后，沿圆环切线方向注入对撞机的真空环状空腔内，空腔内存在着与圆环平面垂直的匀强磁场，磁感应强度大小为B．（两种带电粒子将被局限在环状空腔内，沿相反方向做半径相等的匀速圆周运动，从而在碰撞区迎面相撞）为维持带电粒子在环状空腔中的匀速圆周运动，下列说法正确的是（）A．对于给定的加速电压，带电粒子的比荷越大，磁感应强度B越小B．对于给定的加速电压，带电粒子的比荷越大，磁感应强度B越大C．对于给定的带电粒子，不管加速电压U多大，粒子运动的周期都不变D．对于给定的带电粒子，加速电压U越大，粒子运动的周期越小解：电子在加速电场中，根据动能定理得 qU=mv2…①电子在匀强磁场中由洛伦兹力提供向心力，由牛顿第二定律得 qvB=m …②得到，电子圆周运动的半径r=周期T=AB、对于给定的加速电压，v不变，又由题得知，r不变，则带电粒子的比荷越大，则B越小．故A周期，B错误．CD、由上可知，加速电压U越大，电子获得的速度v越大，要保持半径r不变，B应增大，则T会减小．故C错误，D正确．故选：AD．点评：本题是带电粒子在匀强磁场中做匀速圆周运动类型，除了常规思路外，抓住隐含条件进行分析是关键；本题的隐含条件是电子的运动半径不变．三．实验题：本题共3小题，共22分．请将解答填写在答题卡相应的位置．12．某同学用游标卡尺测量一圆柱体的长度l，用螺旋测微器测量该圆柱体的直径d，示数如图，由图可读出l= 2.25 cm，d= 6.860 mm．解：1、游标卡尺的主尺读数为：2.2cm=22mm，游标尺上第5个刻度和主尺上某一刻度对齐，所以游标读数为5×0.1mm=0.5mm，所以最终读数为：22mm+0.5mm=22.5mm=2.25cm．2、螺旋测微器的固定刻度为6.5mm，可动刻度为36.0×0.01mm=0.360mm，所以最终读数为6.5mm+0.360mm=6.860mm．故答案为：2.25，6.860．点评：对于基本测量仪器如游标卡尺、螺旋测微器等要了解其原理，要能正确使用这些基本仪器进行有关测量．①分析表内实验数据可知，应选用的实验电路图是图甲（填“甲”或“乙”②在方格纸（图丙）内画出小灯泡的U﹣I曲线．分析曲线可知小灯泡的电阻随I变大而变大．（填“变大”、“变小”或“不变”）．解：（1）从表格数据可以看出，电流和电压是从零开始连续变化的，故选择分压式接法，故选择甲图；（2）通过描点法作出U﹣I图线，如图所示：图象上点与坐标原点的连线的斜率表示电阻，故小灯泡的电阻随I变大而变大；故答案为：（1）甲；（2）如图所示，变大．点评：在控制电路中，滑动变阻器有分压式、限流式两种接法，若变阻器阻值较小，一般设计为分压式；若变阻器阻值较大，一般设计为限流式，在二者都可行时，应先考虑限流方式，但下面三种情形必须设计为分压式接法：（1）数据要求从0开始变化；（2）变阻器阻值太小，限流限不住；（3）调节变阻器时，不能获取有区分度的多组数据．14．一毫安表，满偏电流为10mA，内阻约为300Ω．要求将此毫安表改装成量程为1A的电流表，其电路原理如图所示．图中是量程为2A的标准电流表，R0为电阻箱，R为滑动变阻器，S为开关，E为电源．（1）完成下列实验步骤：①将虚线框内的实物图按电路原理图连线；②将滑动变阻器的滑动头调至 b 端（填“a”或“b”），电阻箱R0的阻值调至零；③合上开关；④调节滑动变阻器的滑动触头，增大回路中的电流，使标准电流表读数为1A；⑤调节电阻箱R0的阻值，使毫安表指针接近满偏，此时标准电流表的读数会减小（填“增大”、“减小”或“不变”）；⑥多次重复步骤④⑤，直至标准电流表的读数为1A ，同时毫安表指针满偏．（2）回答下列问题：①在完成全部实验步骤后，电阻箱使用阻值的读数为3.1Ω，由此可知毫安表的内阻为306.9Ω．②用改装成的电流表测量某一电路中的电流，当电流表指针半偏，则通过电阻箱的电流为0.495 A．③对于按照以上步骤改装后的电流表，写出﹣个可能影响它的准确程度的因素：电阻箱和滑动变阻器的阻值不能连续变化；标准表和毫安表头的读数误差；电表指针偏转和实际电流的大小不成正比等等．．解：（1）①：连线图如图所示：②：为保护电流表闭合电键前应将滑片移至阻值最大的b端；⑤：根据电路的动态分析规律可知，当电阻箱阻值增大时毫安表读数增大，电流表的读数应减小；⑥：多次重复步骤④⑤，直至标准电流表的读数为1A；（2）①：根据欧姆定律应有：I=，代入数据解得=306.9Ω；②：根据欧姆定律应有：==0.495A；③：根据题意影响电流表准确程度的因素可能有：电阻箱和滑动变阻器的阻值不能连续变化；标准表和毫安表头的读数误差；电表指针偏转和实际电流的大小不成正比等等．故答案为：（1）①如图；②b；⑤减小；⑥1A（2）①306.9；②0.495；③电阻箱和滑动变阻器的阻值不能连续变化；标准表和毫安表头的读数误差；电表指针偏转和实际电流的大小不成正比等等．点评：应明确只要能根据相应的物理规律解出的物理量就能通过实验测量该物理量．四．计算题：本题3小题．共40分．解答时请写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题．答案中须明确写出数值和单位．15．如图所示，已知电源电动势E=20V，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V 6W”的灯泡L和内阻r′=0.5Ω的小型直流电动机均恰能正常工作，求：（1）电路中的电流强度；（2）电动机的输出功率；（3）电源的效率．解：（1）灯泡正常发光，电路流为：I=I L==A=2A；（2）电动机的额定工作电压为：U M=E﹣I（R+r）﹣U L1=20﹣2×（4+1）﹣3=7V电动机的输出功率为：P输=U2I﹣I2r′=7×2﹣22×0.5=12W（3）电动机的电功率为：P电=UI=7×2W=14W；外电路总功率为：P外=P电+P L+I2R=14+6+22×4=36W电源的总功率为：P总=EI=20×2=40W；故电源的效率为：η=×100%=×100%=90%答：（1）电路中的电流强度为2A；（2）电动机的输出功率为12W；（3）电源的效率为90%．点评：本题是简单的直流电路的计算问题，抓住用电器在额定电压下才能正常工作是关键，要注意效率与功率的区别，不能混淆．16．（14分）（2014秋•徐州期中）如图所示，在倾角为37°的光滑斜面上有一根长为0.4m，质量为6×1012 kg的通电直导线，电流强度I=1A，方向垂直于纸面向外，导线用平行于斜面的轻绳拴住不动，整个装置放在磁感应强度每秒均匀增加0.4T、方向竖直向上的磁场中．设t=0时，B=0.8T．（sin37°=0.6，cos37°=0.8）（1）t=0时轻绳中的张力大小；（2）需要多长时间，斜面对导线的支持力为零？（g取10m/s2）解：（1）当t=0时，F安=BIL=0.32N 又有Tsin37°+Ncos37°=mgNsin37°+BIL=Tcos37°解之得：T=0.616N（2）当N=0时：由题意知，当斜面对导线支持力为零时导线受力如图所示．由图知F T cos37°=F ① F T sin37°=mg ②由①②解得：导线所受安培力的为F==0.8 N．又根据F=BIL得：此时导线所处磁场的磁感应强度为 B==2T，因为磁感应强度每秒增加0.4T，所以有B=0.4t 得t=5s．答：（1）t=0时轻绳中的张力大小为0.616N；（2）需要5s，斜面对导线的支持力为零点评：抓住支持力为0时的导线受力特征，根据平衡条件求解是关键．17．如图是我国著名物理学家何泽慧院士在1945年首次通过实验观察到正、负电子的弹性碰撞过程的原理图：在图中的xOy平面内，A、C二小孔距原点的距离均为L，每隔一定的时间源源不断地分别从A孔射入正电子，从C孔射入负电子，初速度均为v0，且垂直x轴，正、负电子的质量均为m，电荷量均为e（忽略电子之间的相互作用）．在y轴的左侧区域加一水平向右的匀强电场，在y轴的右侧区域加一垂直纸面的匀强磁场（图中未画出），要使正、负电子在y轴上的P（0，L）处相碰．求：（1）电场强度E的大小，磁感应强度B的大小及方向；（2）P点相碰的正、负电子的动能之比和射入小孔的时间差△t；（3）若某一从A点射入的正电子到达P点没能与负电子相碰，则在以后的运动中能否在第一象限内与C点射入的电子相碰？请简单说明理由．解：（1）对A处进入的正电子，由类平抛运动规律得：L=v0t A L=at A2=t A2．得：E=．对C处进入的负电子，由牛顿第二定律得： ev0B=可得 B=负电子在C点所受的洛伦兹力向左，由左手定则判断可知磁场B的方向垂直纸面向外．（2）对A处进入的正电子，由动能定理得：EeL=E kA﹣所以 E kA=而 E kB=故=从C进入的负电子运动的时间为 t B=×=，正电子在电场中运动的时间 t A=则△t=t B﹣t A=﹣=（3）不能相碰．原因是：带电粒子在磁场中匀速圆周运动的轨迹半径与速度成正比，则知从A经过P点的正电子在y轴右侧做圆周运动的轨迹半径大于L不能与C点射入的电子轨迹相交．答：（1）电场强度E的大小是，磁感应强度B的大小是，方向垂直纸面向外；（2）P点相碰的正、负电子的动能之比是5：1，射入小孔的时间差△t是；（3）在以后的运动中不能在第一象限内与C点射入的电子不能相碰．原因是：带电粒子在磁场中匀速圆周运动的轨迹半径与速度成正比，则知从A经过P点的正电子在y轴右侧做圆周运动的轨迹半径大于L不能与C点射入的电子轨迹相交．点评：解决本题的关键是抓住电场中偏转与磁场中偏转研究方法的不同，运用动力学方法处理．。

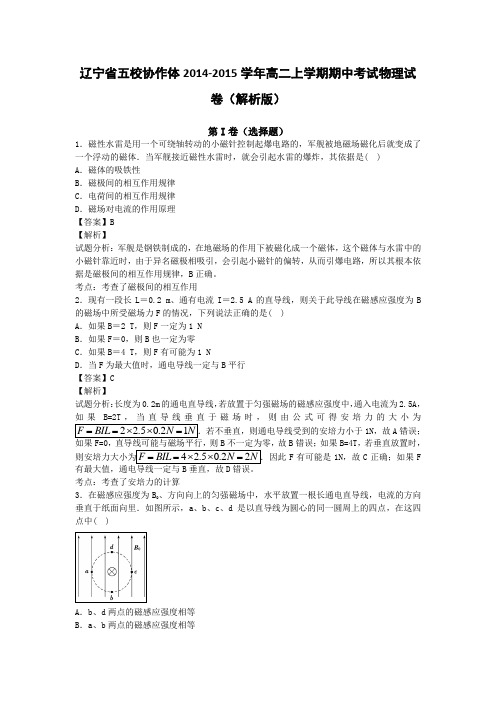

辽宁省五校协作体2014-2015学年高二上学期期中考试物理试卷（解析版）第I卷（选择题）1．磁性水雷是用一个可绕轴转动的小磁针控制起爆电路的，军舰被地磁场磁化后就变成了一个浮动的磁体．当军舰接近磁性水雷时，就会引起水雷的爆炸，其依据是( )A．磁体的吸铁性B．磁极间的相互作用规律C．电荷间的相互作用规律D．磁场对电流的作用原理【答案】B【解析】试题分析：军舰是钢铁制成的，在地磁场的作用下被磁化成一个磁体，这个磁体与水雷中的小磁针靠近时，由于异名磁极相吸引，会引起小磁针的偏转，从而引爆电路，所以其根本依据是磁极间的相互作用规律，B正确。
考点：考查了磁极间的相互作用2．现有一段长L＝0.2 m、通有电流I＝2.5 A的直导线，则关于此导线在磁感应强度为B 的磁场中所受磁场力F的情况，下列说法正确的是( )A．如果B＝2 T，则F一定为1 NB．如果F＝0，则B也一定为零C．如果B＝4 T，则F有可能为1 ND．当F为最大值时，通电导线一定与B平行【答案】C【解析】试题分析：长度为0.2m的通电直导线，若放置于匀强磁场的磁感应强度中，通入电流为2.5A，如果B=2T，当直导线垂直于磁场时，则由公式可得安培力的大小为1N，故A错误；如果F=0，直导线可能与磁场平行，则B不一定为零，故B错误；如果B=4T，若垂直放置时，F有可能是1N，故C正确；如果F 有最大值，通电导线一定与B垂直，故D错误。
考点：考查了安培力的计算3．在磁感应强度为B0、方向向上的匀强磁场中，水平放置一根长通电直导线，电流的方向垂直于纸面向里．如图所示，a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中( )A．b、d两点的磁感应强度相等B．a、b两点的磁感应强度相等C．c点的磁感应强度的值最大D．a点的磁感应强度的值最大【答案】D【解析】试题分析：用右手螺旋定则判断通电直导线在abcd四个点上所产生的磁场方向，如图所示：a点有向上的磁场，还有电流产生的向上的磁场，电流产生的磁感应强度和原磁感应强度方向相同，叠加变大．b点有向上的磁场，还有电流产生的水平向左的磁场，磁感应强度叠加变大，方向向左上．c点电流产生的磁感应强度和原磁感应强度方向相反，叠加变小．d点有向上的磁场，还有电流产生的水平向右的磁场，叠加后磁感应强度的方向向右上．d点与b点叠加后的磁场大小相等，但是方向不同，故D正确考点：考查了磁场的叠加4．直线A是电的路端电压和干路电流的关系图线，直线B、C分别是电阻R1、R2的两端电压与电流的关系图线，若将这两个电阻分别接到该电上，则( )A.R1接在电上时，电的效率高B.R2接在电上时，电的效率高C.R1接在电上时，电的输出功率大D.电的输出功率一样大【答案】A【解析】大，效率高，故A正确，B故CD均错误．考点：考查了电功率的计算5．如图所示，放在台秤上的条形磁铁两极未知，为了探明磁铁的极性，在它中央的正上方固定一导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流，则( )A．如果台秤的示数增大，说明磁铁左端是N极B．如果台秤的示数增大，说明磁铁右端是N极C．无论如何台秤的示数都不可能变化D．台秤的示数随电流的增大而增大【答案】A【解析】试题分析：如果台秤的示数增大，说明电流对磁铁的作用力向下，根据牛顿第三定律得到磁体对电流的安培力向上，根据左手定则，电流所在位置磁场向右，故磁体左侧为N极，右侧为S极，故A正确，BC错误；由A大，但由于磁极不知，所以台秤示数可能定增大，也可能减小，故D错误；考点：考查了安培力6．将一电荷量为+Q 的小球放在原不带电的金属球附近，最终所形成的电场线分布图。
掌门1对1教育高中物理2014-2015学年湖北省部分重点中学联考高二（上）期中物理试卷一、选择题．（本题共10小题，每小题5分，共50分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对得5分，选不全得3分，有错选或不选的得0分．）1．在如图所示的四种电场中，分别标记有a、b两点．其中a、b两点的电势相等，电场强度大小相等、方向也相同的是：（）A．甲图：与点电荷等距的a、b两点B．乙图：两等量异种电荷连线的中垂线上与连线等距的a、b两点C．丙图：点电荷与带电平板形成的电场中平板上表面与点电荷等距离的a、b两点D．丁图：匀强电场中的a、b两点2．初速度为v0的电子（重力不计），沿平行于通电长直导线的方向射出，直导线中电流方向与电子的初始运动方向如图所示，则（）A．电子将向右偏转，速率不变B．电子将向左偏转，速率改变C．电子将向左偏转，速率不变D．电子将向右偏转，速率改变3．电源电压恒定，R1、R2是定值电阻，L为小灯泡，R3为半导体材料制成的光敏电阻（其电阻随光照强度增大而迅速减小），当照射光强度增大时（）A．电压表的示数增大B．R2中的电流减小C．小灯泡的功率增大D．电路消耗的总功率减小4．一辆小车静止在光滑的水平面上，小车立柱上固定一条长为l，拴有小球的细绳，小球由和悬点在同一水平面处释放，如图所示．小球在摆动过程中，不计一切阻力，下面说法正确的是（）A．小球的机械能守恒B．小球和小车的总机械能守恒C．小球和小车的总动量守恒D．小球和小车的总动量不守恒5．用如图所示的实验电路研究微型电动机的性能．当调节滑动变阻器R，让电动机停止转动时，理想电流表和理想电压表的示数分别为0.50A和2.0V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0A和24V．则这台电动机：（不计温度对电阻的影响）（）A．正常运转时的输出功率为32WB．正常运转时的输出功率为48WC．正常运转时的发热功率为1WD．正常运转时的发热功率为47W6．磁流体发电是一项新兴技术，它可以把气体的内能直接转化为电能，如图是它的示意图．平行金属板A、B之间有一个很强的匀强磁场，磁感应强度为B，将一束等离子体（即高温下电离的气体，含有大量正、负带电粒子）垂直于磁场B的方向喷入磁场，每个离子的速度为v，电荷量大小为q，A、B两板间距为d，稳定时下列说法中正确的是（）A．图中A板是电源的正极B．图中B板是电源的正极C．电源的电动势为Bvd D．电源的电动势为Bvq7．光滑的水平桌面上，质量为m，速度为υ的A球跟质量为3m的静止B球发生正碰，碰后B球的速度可能为（）A．0.6υB．0.4υC．0.2υD．0.1υ8．A、B为平行板电容器的两块金属板，A极板与静电计的金属小球相连，静电计的外壳和B极板都接地，将它们水平放置．当A板带上一定量电荷后，静电计指针偏转一定角度，如图所示（静电计金属小球及金属杆、指针等所带的电量与金属板A所带的电量相比可以忽略不计）．此时，在A、B板间有一电荷量为q的油滴静止在P点，（油滴所带电荷量很少，它对A、B板间电场的影响可以忽略），以下结正确的是（）A．A极板不动，将B极板向下移动一小段距离，油滴q保持不动，静电计指针偏角减小B．B极板不动，将A极板向下移动一小段距离，油滴q保持不动，静电计指针偏角减小C．A极板不动，将B极板向右水平移动一小段距离，油滴q向上运动，静电计指针偏角增大D．B极板不动，将A极板向右水平移动一小段距离，油滴q向下运动，静电计指针偏角减小9．下图是示波管的原理图．它由由子枪、偏转电极（XX′和YY′）、荧光屏组成．管内抽成真空．给电子枪通电后，如果在偏转电极XX′和YY′上都没有加电压，电子束将打在荧光屏的中心O点，在那里产生一个亮斑，下列说法正确的是（）第3页（共24页）A．要想让亮斑沿OY向上移动，需在偏转电极YY′上加电压，且Y′比Y电势高B．要想让亮斑移到荧光屏的右上方，需在偏转电极XX′、YY′上加电压，且X比X′电势高，Y 比Y′电势高C．要想在荧光屏上出现一条水平亮线，需在偏转电极XX′上加特定的周期性变化的电压（扫描电压）D．要想在荧光屏上出现一条正弦曲线，需在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压10．在同一光滑斜面上放同一导体棒，如图所示是两种情况的剖面图．它们所在空间有磁感应强度大小相等的匀强磁场，但方向不同，一次垂直斜面向上，另一次竖直向上：两次导体棒A分别通有电流I1和I2，都处于静止平衡．已知斜面的倾角为θ，则（）A．I1：I2=cosθ：1B．I1：I2=1：1C．导体棒A所受安培力大小之比F1：F2=sinθ：cosθD．斜面对导体棒A的弹力大小之比N1：N2=cos2θ：1二、本题共两小题，共18分．（按要求作答）11．通常游标卡尺的刻度有10分度，20分度，50分度三种规格，测量时游标卡尺的示数如图所示，其读数是mm．12．用半径相同的两个小球A、B的碰撞验证动量守恒定律，实验装置示意图如图所示，斜槽与水平槽圆滑连接．实验时先不放B球，使A球从斜槽上某一固定点C由静止滚下，落到位于水平地面的记录纸上留下痕迹．再把B球静置于水平槽前边缘处，让A球仍从C处由静止滚下，A球和B球碰撞后分别落在记录纸上留下各自的痕迹．记录纸上的O点是重垂线所指的位置，若测得各落点痕迹到O点的距离：OM=2.68cm，OP=8.62cm，ON=11.50cm，并知A、B两球的质量比为2：1，则未放B球时A球落地点是记录纸上的点，系统碰撞总动量p与碰撞后动量p′的百分误差=%（结果保留一位有效数字）．13．下列所给是“描绘小灯泡的伏安特性曲线”实验中可供选择的实验仪器：序号器材规格序号器材规格1 小灯泡L 标有“4.0V，0.4A”字样 5 滑动变阻器R1最大阻值10Ω，额定电流1.0A2 电压表V 量程0﹣5V；内阻5kΩ 6 滑动变阻器R2最大阻值1kΩ，额定电流0.5A3 电流表A1量程0﹣100mA；内阻4Ω7 直流电源E 电压6V4 电流表A2量程0﹣500mA；内阻0.4Ω8 导线、电键K等（1）滑动变阻器应选；（2）在线框内画出实验电路图．（并标出所选器材的符号）（3）如图所示为某同学根据正确的实验电路图所测的几组数据画出的I﹣U图象．图象是一条曲线而不是直线的原因是：；从图象中可求得小灯泡正常发光时的电阻是Ω．第5页（共24页）三、计算题．（本题共四小题，共52分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分．）14．如图A、B、C、D为一匀强电场中的四个点，它们正好是一个矩形的四个顶点，电场线与矩形所在平面平行，已知将2.0×10﹣9C的正电荷从A点移到B点，克服电场力做功8.0×10﹣9C，将这个电荷从B移至C点电势能减少了4.0×10﹣8C，今设A点电势为20ν，则D点电势为多少？15．在如图所示的电路中，R1=2Ω，R2=R3=4Ω，当电键K接a时，R2上消耗的电功率为4W，当电键K接b时，电压表示数为4.5V，试求：（1）电键K接a时，通过电源的电流和电源两端的电压；（2）电源的电动势和内电阻；（3）当电键K接c时，通过R2的电流．16．如图，在平面直角坐标系xOy内，第Ⅰ象限存在沿y轴负方向的匀强电场，第Ⅳ象限以ON为直径的半圆形区域内，存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m、电荷量为q的带正电的粒子，从y轴正半轴上y=h处的M点，以速度v0垂直于y轴射入电场，经x轴上x=2h处的P点进入磁场，最后以垂直于y轴的方向射出磁场．不计粒子重力．求（1）电场强度大小E；（2）粒子在磁场中运动的轨道半径r；（3）粒子从进入电场到离开磁场经历的总时间t．17．P是一长度为L=0.64m的固定在水平地面上的绝缘平板，挡板R固定在平板的右端．整个空间有一个平行于PR的匀强电场E，在板的右半部分有一个垂直于纸面向里的匀强磁场B，磁场的宽度为d=0.32m．一个质量m=0.50×10﹣3Kg、带电荷量q=5×10﹣2C的小物体（可视为质点），从板的左端由静止开始向右做匀加速运动，从D点进入磁场后恰能做匀速直线运动．当物体碰到挡板R后被弹回，若在碰撞瞬间撤去电场（不计撤掉电场对原磁场的影响），物体返回时在磁场中仍做匀速运动，离开磁场后做减速运动，停在C点，PC=．若物体与平板间的动摩擦因数μ=0.2，取g=10m/s2．（1）判断电场的方向及物体带正电还是带负电；（2）求磁感应强度B的大小；（3）求物体与挡板碰撞过程中损失的机械能．第7页（共24页）2014-2015学年湖北省部分重点中学联考高二（上）期中物理试卷参考答案与试题解析一、选择题．（本题共10小题，每小题5分，共50分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对得5分，选不全得3分，有错选或不选的得0分．）1．在如图所示的四种电场中，分别标记有a、b两点．其中a、b两点的电势相等，电场强度大小相等、方向也相同的是：（）A．甲图：与点电荷等距的a、b两点B．乙图：两等量异种电荷连线的中垂线上与连线等距的a、b两点C．丙图：点电荷与带电平板形成的电场中平板上表面与点电荷等距离的a、b两点D．丁图：匀强电场中的a、b两点考点：电场线．专题：电场力与电势的性质专题．分析：电场线与等势面垂直．电场线密的地方电场的强度大，电场线疏的地方电场的强度小，沿电场线的方向，电势降低．解答：解：A、甲图为正的点电荷的电场，图中ab两点在同一个圆上，所以ab两点的电势相同，电场强度的大小也相同，但是场强的方向不同，所以A错误；B、乙图为等量的异种电荷的电场，在起中垂线上的所有的点的电势都为零，并且场强的方向均为水平的指向负电荷，所以此时ab两点的电势相等，电场强度大小相等、方向也相同，所以B正确．C、丙图中ab处于金属平板上，处在电场中的金属平板处于静电平衡状态，金属板的表面为等势面，并且电场线与等势面垂直，又由于此时的ab是左右对称的，所以ab两点的电势相等，电场强度大小相等、方向也相同，所以C正确．D、丁图是匀强电场，ab点的场强的大小和方向都相同，但是根据沿电场线的方向电势降低可知，b 点的电势要比a点的电势高，所以D错误．故选BC．点评：加强基础知识的学习，掌握住电场线的特点，即可解决本题．2．初速度为v0的电子（重力不计），沿平行于通电长直导线的方向射出，直导线中电流方向与电子的初始运动方向如图所示，则（）A．电子将向右偏转，速率不变B．电子将向左偏转，速率改变C．电子将向左偏转，速率不变D．电子将向右偏转，速率改变考点：判断洛仑兹力的方向；通电直导线和通电线圈周围磁场的方向．专题：带电粒子在磁场中的运动专题．分析：根据安培定则判断出通电导体右侧的磁场方向，然后根据左手定则判断出电子所受洛伦兹力的方向，即得出电子的偏转方向，注意应用左手定则时四指指向与电子运动方向相反，洛伦兹力不做功．解答：解：由安培定则可知导体右侧磁场方向垂直纸面向里，然后跟左手定则可知运动电子所受洛伦兹力向右，因此电子将向右偏转，洛伦兹力不做功，故其速率不变，故BCD错误，A正确．故选A．点评：在解决带电粒子在磁场中运动问题时安培定则与左手定则经常联合应用，在平时练习中要加强训练，以提高应用它们的解题能力．3．电源电压恒定，R1、R2是定值电阻，L为小灯泡，R3为半导体材料制成的光敏电阻（其电阻随光照强度增大而迅速减小），当照射光强度增大时（）A．电压表的示数增大B．R2中的电流减小C．小灯泡的功率增大D．电路消耗的总功率减小考点：闭合电路的欧姆定律；常见传感器的工作原理．专题：恒定电流专题．第9页（共24页）分析：根据当照射光强度增大时光敏电阻的变化，分析外电路总电阻的变化，由闭合电路欧姆定律分析总电流的变化，确定电压表示数如何变化．根据并联电路电压的变化分析R2中的电流如何变化，根据总电流与通过R2电流的变化，分析通过灯泡L电流的变化，确定灯泡亮度如何变化．电路总功率为P=EI，由电流变化确定总功率如何变化．解答：解：A、当照射光强度增大时光敏电阻阻值减小，根据闭合电路欧姆定律得知，电路中总电流增大，电阻R1电压增大，则电压表的示数增大．故A正确．B、并联部分电压U并=E﹣I（R1+r），E、R1、r都不变，I增大，U并减小，R2中的电流减小．故B 正确．C、流过灯泡的电流I L=I﹣I2，I增大，I2减小，则I L增大，小灯泡的功率增大．故C正确．D、电路消耗的总功率P=EI，I增大，电路消耗的总功率增大．故D错误．故选ABC点评：本题是电路动态分析问题，光敏电阻类似于变阻器，外电路总电阻与局部电阻变化的情况是一致的．4．一辆小车静止在光滑的水平面上，小车立柱上固定一条长为l，拴有小球的细绳，小球由和悬点在同一水平面处释放，如图所示．小球在摆动过程中，不计一切阻力，下面说法正确的是（）A．小球的机械能守恒B．小球和小车的总机械能守恒C．小球和小车的总动量守恒D．小球和小车的总动量不守恒考点：动量守恒定律；机械能守恒定律．专题：动量与动能定理或能的转化与守恒定律综合．分析：以小球和小车组成的系统，只有重力做功，机械能守恒，当小球向下摆动的过程中，竖直方向具有向上的分加速度，小车和小球整体处于超重状态，即可得知整体所受的合力不为零，总动量不守恒．解答：解：A、B以小球和小车组成的系统为研究对象，只有小球的重力做功，系统的机械能守恒，而小球在下摆过程中，细绳的拉力对它做负功，其机械能减小．故A错误，B正确．C、D，当小球向下摆动的过程中，竖直方向具有向上的分加速度，小车和小球整体处于超重状态，地面对小车的支持力大于小车和小球的总重力，整体所受的合力不为零，则系统的总动量不守恒．故C错误，D正确．故选BD点评：本题对照机械能和动量守恒的条件进行判断．对于系统而言，机械能守恒、总动量不守恒，但由于系统所受的外力都在竖直方向上，系统水平方向上动量守恒．5．用如图所示的实验电路研究微型电动机的性能．当调节滑动变阻器R，让电动机停止转动时，理想电流表和理想电压表的示数分别为0.50A和2.0V；重新调节R，使电动机恢复正常运转时，电流表和电压表的示数分别为2.0A和24V．则这台电动机：（不计温度对电阻的影响）（）A．正常运转时的输出功率为32WB．正常运转时的输出功率为48WC．正常运转时的发热功率为1WD．正常运转时的发热功率为47W考点：电功、电功率．专题：恒定电流专题．分析：让电动机停止转动时，其电路是纯电阻电路，由欧姆定律求出电阻．电动机正常运转时，根据输入的电功率和热功率之差求出输出功率．由焦耳定律求解热功率．解答：解：电动机停止转动时，其电路是纯电阻电路，由欧姆定律得，电动机的电阻为R===4Ω电动机正常运转时，输入的电功率为P电=U2I2=48W，发热功率P热=I22R=22×4W=16W，所以输出功率为P出=P电﹣P热=32W故选A点评：电动机电路停止运转时其电路纯电阻电路，欧姆定律成立．电动机正常运转时，其电路是非纯电阻电路，欧姆定律不成立，根据能量转化和守恒定律求解输出功率．6．磁流体发电是一项新兴技术，它可以把气体的内能直接转化为电能，如图是它的示意图．平行金属板A、B之间有一个很强的匀强磁场，磁感应强度为B，将一束等离子体（即高温下电离的气体，含有大量正、负带电粒子）垂直于磁场B的方向喷入磁场，每个离子的速度为v，电荷量大小为q，A、B两板间距为d，稳定时下列说法中正确的是（）第11页（共24页）A．图中A板是电源的正极B．图中B板是电源的正极C．电源的电动势为Bvd D．电源的电动势为Bvq考点：霍尔效应及其应用．分析：等离子体进入磁场，由于受到洛伦兹力发生偏转，根据左手定则判断出正负离子偏转的方向，从而确定极板带电的正负．最终离子在电场力和洛伦兹力的作用下处于平衡，根据平衡求出电源的电动势．解答：解：等离子体进入磁场后，根据左手定则，知正离子向下偏，负离子向上偏．所以B板带正电，A板带负电．最终离子在电场力和洛伦兹力作用下处于平衡，有：．电动势E=U=Bvd．故B、C正确，A、D错误．故选BC．点评：解决本题的关键会根据左手定则判断洛伦兹力的方向，以及知道最终离子在电场力和洛伦兹力的作用下处于平衡．7．光滑的水平桌面上，质量为m，速度为υ的A球跟质量为3m的静止B球发生正碰，碰后B球的速度可能为（）A．0.6υB．0.4υC．0.2υD．0.1υ考点：动量守恒定律．分析：碰撞过程，两球的总动量守恒、总动能不增加，根据动量守恒求出A的速度，根据总动能是否增加判断B的这种速度是否可能．解答：解：设碰撞后A、B的速度分别为v A、v B．根据动量守恒定律得mv=mv A+3mv B．碰撞前，总动能为E k=．碰撞后，总动能为E k′=+A、当v B=0.6v，代入上式得，v A=﹣0.8v，E k′=1.72E k，即得E k′＞E k，总动能增加，违反了能量守恒定律．故A错误．B、当v B=0.4v，代入上式得，v A=﹣0.2v，E k′=0.52E k，即得E k′＜E k，总动能减小，符合能量守恒定律．故B正确．C、当v B=0.2v，代入上式得，v A=0.4v＞v B=0.2v，可见，碰撞后两球同向运动，A在B的后面，速度不可能大于B的速度．故C错误．D、当v B=0.1v，代入上式得，v A=0.7v＞v B=0.2v，碰撞后两球同向运动，A在B的后面，速度不可能大于B的速度．故D错误．故选B点评：对于碰撞问题，关键抓住三个规律：1、动量守恒；2、总动能不增加；3、碰撞后同向运动，后面物体的速度不大于前面物体的速度．8．A、B为平行板电容器的两块金属板，A极板与静电计的金属小球相连，静电计的外壳和B极板都接地，将它们水平放置．当A板带上一定量电荷后，静电计指针偏转一定角度，如图所示（静电计金属小球及金属杆、指针等所带的电量与金属板A所带的电量相比可以忽略不计）．此时，在A、B板间有一电荷量为q的油滴静止在P点，（油滴所带电荷量很少，它对A、B板间电场的影响可以忽略），以下结正确的是（）A．A极板不动，将B极板向下移动一小段距离，油滴q保持不动，静电计指针偏角减小B．B极板不动，将A极板向下移动一小段距离，油滴q保持不动，静电计指针偏角减小C．A极板不动，将B极板向右水平移动一小段距离，油滴q向上运动，静电计指针偏角增大D．B极板不动，将A极板向右水平移动一小段距离，油滴q向下运动，静电计指针偏角减小考点：电容器的动态分析．专题：电容器专题．分析：电容器的电量不变，根据电容的变化，判断出电势差的变化，从而判断出电场强度即电场力的变化，确定出油滴的运动情况．解答：解：A、A极板不动，将B极板向下移动一小段距离，d变大，则电容减小，根据U=，则电势差增大，指针偏角增大．故A错误．第13页（共24页）B、B极板不动，将A极板向下移动一小段距离，d减小，则电容增大，根据U=，则电势差减小，指针偏角减小．电场强度E=，知电场强度不变，小球电场力不变，仍然与重力平衡，保持不动．故B正确．C、A极板不动，将B极板向右水平移动一小段距离，s减小，则电容减小，根据U=，则电势差增大，指针偏角增大．根据E=知，电场强度增大，电场力大于重力，则油滴向上运动．故C正确．D、B极板不动，将A极板向右水平移动一小段距离，s减小，则电容减小，根据U=，则电势差增大，指针偏角增大．根据E=知，电场强度增大，电场力大于重力，则油滴向上运动．故D错误．故选BC．点评：本题是电容器的动态分析，关键是抓住不变量，当电容器与电源相连，两端间电势差不变，当电容与电源断开，所带电量不变．9．下图是示波管的原理图．它由由子枪、偏转电极（XX′和YY′）、荧光屏组成．管内抽成真空．给电子枪通电后，如果在偏转电极XX′和YY′上都没有加电压，电子束将打在荧光屏的中心O点，在那里产生一个亮斑，下列说法正确的是（）A．要想让亮斑沿OY向上移动，需在偏转电极YY′上加电压，且Y′比Y电势高B．要想让亮斑移到荧光屏的右上方，需在偏转电极XX′、YY′上加电压，且X比X′电势高，Y 比Y′电势高C．要想在荧光屏上出现一条水平亮线，需在偏转电极XX′上加特定的周期性变化的电压（扫描电压）D．要想在荧光屏上出现一条正弦曲线，需在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压考点：带电粒子在匀强电场中的运动；示波器的使用．专题：带电粒子在电场中的运动专题．分析：电子枪发射出电子，要想让亮斑沿OY向上移动，要使电子在YY′中受到的电场力向上，可判断电场强度方向，分析出电势的高低．要想让亮斑移到荧光屏的右上方，用同样的方法分析电子在两个电场中所受的电场力方向，判断出电势高低．根据水平方向偏转距离与偏转电压的关系，即可分析所加电压的特点．根据竖直方向偏转距离与偏转电压的关系，分析要想在荧光屏上出现一条正弦曲线，水平方向和竖直方向所加电压的特点．解答：解：A、电子枪发射出电子，要想让亮斑沿OY向上移动，电子在YY′中受到的电场力必须向上，板间场强必须向下，则需在偏转电极YY′上加电压，且Y比Y′电势高．故A错误．B、要想让亮斑移到荧光屏的右上方，电子在偏转电极XX′间受到的电场力指向X、在YY′间受到的电场力指向Y，则需在偏转电极XX′、YY′上加电压，且X比X′电势高，Y比Y′电势高．故B正确．C、设加速电场的电压为U1，偏转电场的电压为U2，偏转电极的长度为L，板间距离为d，根据推论得知，偏转距离为y=，可见，偏转距离与偏转电压U2成正比，由几何知识得知，电子在荧光屏偏转的距离也与偏转电压成正比，则偏转电极XX′上加上随时间作线性变化的电压时，电子在荧光屏偏转的距离与时间也是线性关系，形成一条亮线，若电压是周期性变化，就可以使电子在水平方向不断扫描．故C正确．D、由上分析知，电子在荧光屏偏转的距离与偏转电压成正比，则在偏转电极YY′上加按正弦规律变化的电压，电子在荧光屏偏转的距离按正弦规律变化，而在偏转电极XX′上加适当频率的扫描电压，水平方向电子不断从右向左匀速扫描，在荧光屏上出现一条正弦曲线．故D正确．故选BCD点评：本题考查对示波器工作原理的理解，其基本原理是电场的加速和偏转，根据偏转距离与偏转电压的关系，分析荧光屏上光斑的变化，10．在同一光滑斜面上放同一导体棒，如图所示是两种情况的剖面图．它们所在空间有磁感应强度大小相等的匀强磁场，但方向不同，一次垂直斜面向上，另一次竖直向上：两次导体棒A分别通有电流I1和I2，都处于静止平衡．已知斜面的倾角为θ，则（）A．I1：I2=cosθ：1B．I1：I2=1：1C．导体棒A所受安培力大小之比F1：F2=sinθ：cosθD．斜面对导体棒A的弹力大小之比N1：N2=cos2θ：1第15页（共24页）。

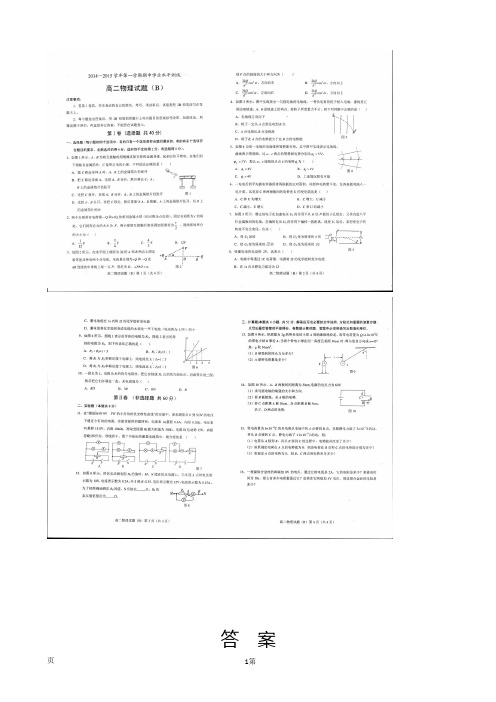

答 案选择题：1、AB2、C3、C4、D 5、C6、B7、A8、A9、AD10、D11、B12、B、80Ω13、（1）对带负电的小球A受力分析如图所示，A受到库仑力F′、重力mg以及绳子的拉力F T的作用，其合力为零，因此由正交分解及受力平衡，可得mg-F T cosα＝0F′-F T sinα=0由上式可得F′＝mgtanα=2×10-3×10×1N＝2×10-2N根据牛顿第三定律，B球受到的库仑力为F＝F′＝2×10-2N ————6分————6分14、————4分————4分————6分15、（1）电荷从A移到B克服静电力做了3×10-5J的功，电势能增加了3×10-5J；从B移到C 的过程中静电力做了1.2×10-6J的功，电势能减少了1.2×10-5J，整个过程电势能的增加量△E p＝3×10-5J-1.2×10-6J＝1.8×10-5J。
————4分（2）规定电荷在A点的电势能为0，电荷从电场中的A点移到B点，克服静电力做了3×10-5J 的功，电势能增加了3×10-5J，所以电荷在B点的电势能为E pB=3×10-5J；整个过程电势能增加了1.8×10-5J，所以电荷在C点的电势能为E pC=1.8×10-5J。
————4分（3）根据电势定义得，B、C两点的电势分别为————6分16、合金丝的电阻————5分通过合金丝的电荷量q=It=100C ————5分导体的电阻与其两端的电压及通过它的电流无关，所以电阻仍为R＝4Ω。
————2分。
2014-2015学年上学期高二考试物 理 试 题（选修3-1）本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
满分120分，考试时间100分钟。
第Ⅰ卷（选择题 共32分）一、选择题：本题共8小题，每小题4分，共32分．1．某学生设计出下列四种逻辑电路，当A 端输入高电压时,电铃能发出声音的是 （ ）2．一负电荷从电场中A 点由静止释放，只受电场力作用，沿电场线运动到B 点，它运动的速度一时间图象如图甲所示，则A 、B 所在区域的电场线分布情况可能是图乙中的( )3.一个带电粒子，沿垂直于磁场的方向射人一匀强磁场，粒子的一段径迹如图所示，径迹上每一小段都可近似看成圆弧，由于带电粒子使沿途空气电离，粒子的能量逐渐减小（带电量不变），则由图中情况知下列说法正确的是 （ ）A.粒子从a 到b ，带正电B.粒子从b 到a ，带正电C.粒子从a 到b ，带负电D.粒子从b 到a ，带负电4.世纪20年代，以塞贝克（数学家）为代表的科学家已认识到：温度差会引起电流，安培考虑到地球自转造成了太阳照射后正面与背面的温度差，从而提出如下假设：地球磁场是由绕地球的环形电流引起的．该假设中的电流方向是(A ．由西向东垂直磁子午线B ．由东向西垂直磁子午线C ．由南向北沿磁子午线D ．由赤道向两极沿磁子午线方向5.如图所示，甲、乙两电路中电源完全相同，电阻R 1＞R 2，在两电路中分别通过相同的电量Q的过程，下列说法正确的是： （ ）A ．R 1上生的热比R 2上生的热多B ．电源内部生热较多的是甲中的电源C ．电源做功较多的是乙电路中的电源D ．电源输出功率较大的是乙电路中的电源6．下列说法正确的是 （ ）A ．除永久磁铁以外，一切磁场都是由运动电荷产生的B．一切磁现象都起源于运动电荷C．一切磁作用都是运动电荷通过磁场而发生的D．有磁必有电，有电必有磁7．一只普通旧干电池,用电压表测量其电动势时,示数仍接近1.5V．现对该电池作下述两种处理：①让它给一个额定电压为1.5Ｖ的小灯泡供电时，发现小灯泡完全不亮：②把它装在额定电压也为1.5Ｖ的电子钟时，电子钟仍能正常工作较长时间．对上述两种情形比较和分析，下述说法正确的是（）A．情形①中的电路电流较情形②中少B．情形①中的路端电压较情形②中少C．小灯泡中的电阻远大于电子钟的内电阻D．小灯泡的额定功率远大于电子钟的额定功率8．如图所示，a、b为平行金属板，静电计的外壳接地，合上开关S后，静电计的指针张开一个较小的角度。
2013-2014学年度高二上学期期中考试——物理试题本试卷共6页，20小题，满分100分。
考试用时90分钟。
第Ⅰ部分 选择题 （共56分）一、单项选择题(8个小题，共24分；在每小题给出的四个选项中，只有一个正确选项，选对的得3分，选错或不答的得0分)1．在静电场中，下列关于电场强度和电势的说法，正确的是A ．电场强度大的地方电势一定高B ．电场强度大小相同的点电势可能不同C ．电势为零的地方电场强度也一定为零D ．电场强度为零的地方电势也一定为零2．真空中两个同性的点电荷q 1、q 2，它们相距较近，保持静止．释放q 2 且q 2只在q 1的库仑力作用下运动，则q 2在运动过程中受到的库仑力（ ）A.不断减小B.不断增加C.始终保持不变D.先增大后减小3．把一个带电量为+q 的检验电荷放在电场中的P 点，测得P 点的电场强度大小为E ，场强的方向向东，有关P 点的场强的说法，正确的是（ ）A.若在P 点不放电荷，那么P 点的场强为零B.只要P 点在电场中的位置确定，它的场强应是一个确定值C.若把﹣q 的检验电荷放在P ，则测得P 点的场强大小仍为E ，方向向西D.若把电量为+2q 的点电荷放在P 点，则测得P 点的场强大小为2E ，方向向东4．用比值法定义物理量是物理学中一种常用的方法，下面四个物理公式不属于比值．．．．．定义法的是 （ ）A ．电场中某点的电势 Φ=q E pB 电容C= U QC ．电阻UR I = D ．电场强度2QE k r =5．电荷在电场中移动时的下列判断中，正确的是（ ）A ．正电荷顺着电场线移动，电场力做正功，电势能增加B ．正电荷逆着电场线移动，克服电场力做功，电势能减少C ．负电荷顺着电场线移动，克服电场力做功，电势能减少D ．负电荷逆着电场线移动，电场力做正功，电势能减少6．如图所示电路中，、为两块竖直放置的金属板，是一只静电计，开关合上时，静电计张开一个角度，下述情况中可使指针张角增大的是A ．合上，使、两板靠近一些B．合上，使、正对面积错开一些G S A BC ．断开，使、间距靠近一些D ．断开，使、正对面积错开一些7．A 、B 是一条电场线上的两个点，一带负电的粒子仅在电场力作用下以一定的初速度从A点沿电场线运动到B 点，其速度v 和时间t 的关系图象如图所示．则此电场的电场线分布可能是 ( )8．如图所示，实线是电场中一簇方向未知的电场线，虚线是一个带正电粒子从a 点运动到b 点的轨迹，若带电粒子只受电场力作用，粒子从a 点运动到b 点的过程中：A ．粒子运动的加速度逐渐增大B ．粒子运动的速度逐渐增大C ．粒子的电势能逐渐增加D ．粒子的电势能逐渐减小二、双项选择题（本题共6小题，每小题5分，共30分。
包头市第一中学2014-2015学年期中考试高二年级物理试题物理备课组一、不定项选择题（每小题5分，共50分，每小题选对得5分，选对不全得3分） 1．关于电流，下列说法中正确的是（ ）A 、由I=Q/t 可知，通过导线截面的电量越多，电流越大B 、由I=nqsv 可知，同一导线内电荷定向移动的速率越大，电流越大C 、由I=U/R 可知，导体中的电流与导体两端的电压成正比D 、因为电流有方向，所以电流是矢量2.一段半径为D 的导线,电阻为0.1Ω,如果把它拉成半径为0.5D 的导线,则电阻变为 ( )A 、 0. 2ΩB 、 0.4ΩC 、 0.8ΩD 、 1.6Ω3.如图所示，电灯L 1、L 2上分别有“220V ，60W”、“220V ，40W”字样，那么（ ） A 、 a 、b 接220V 电压时，L 1、L 2均能正常发光； B 、 a 、b 接440V 电压时，L 1、L 2均能正常发光；C 、无论 a 、b 两端接多少伏电压，L 1、L 2都不可能同时正常发光；D 、无论 a 、b 两端接多少伏电压，L 1都比L 2亮度高 4.如图所示，为A 、B 两电阻的伏安特性曲线，关于两电阻的描述正确的是（ ）A 、电阻A 的电阻随电流的增大而增大，电阻B 阻值不变 B 、电阻A 的电阻随电流的增大而减小，电阻B 阻值不变C 、在两图线交点处，电阻A 的阻值大于电阻BD 、在两图线交点处，电阻A 的阻值小于电阻B5．电源电动势3V 、内阻2Ω，灯的电阻1Ω，滑动变阻器0～5Ω，如图所示连接，滑动变阻器滑片从左向右滑动的过程中，下列描述正确的是（ ）A 、灯的亮度逐渐变暗B 、电源的输出功率逐渐减小C 、滑动变阻器的功率逐渐减小D 、电源的效率逐渐减小6.如图所示的电路中，电源的电动势为E ，内阻为r ，当滑动变阻器的滑片P 向b 点移动时，电压表V 1的读数U 1和电压表V 2的读数U 2的变化情况是( ) A 、 U 1变大，U 2变小 B 、 U 1变大，U 2变大 C 、 U 1变小，U 2变小 D 、U 1变小，U 2变大7.如图所示电路中，已知电容C=2μF ，电源电动势E=12V ，内阻不计，3:6:2:1:::4321 R R R R ，则电容器极板a 所带的电量为（ ） A 、-4×10-6C B 、4×10-6C C 、-8×10-6C D 、8×10-6C8.电压表由电流计G 与电阻R 串联而成，若在使用中发现此电压表的读数总比准确值稍小一些，可以加以改正的措施是（ ）A 、在R 上串联一个比R 小得多的电阻B 、在R 上串联一个比R 大得多的电阻C 、在R 上并联一个比R 小得多的电阻D 、在R 上并联一个比R 大得多的电阻 9．一束带电粒子沿水平方向飞过小磁针上方，并与磁针指向平行，能使磁针的S 极转向纸内，如图所示，那么这束带电粒子可能是（ ） A ．向右飞行的正离子束 B ．向左飞行的正离子束 C ．向右飞行的负离子束 D ．问左飞行的负离子束10．一根通有电流I 的直铜棒用软导线挂在如图所示匀强磁场中，此时软导线的拉力大于零，下列描述正确的是（ ）A ．若适当增大电流，方向不变，软导线的拉力增大B ．若使电流反向，则软导线的拉力增大C ．电流大小、方向不变，适当增强磁场可使软导线拉力为零D ．使原电流反向，并适当增强磁场，可使软导线拉力为零 二、实验题（每空3分，共18分）11.为了测量某根金属丝的电阻率，根据电阻定律需要测量长为L 的金属丝的直径d 、电阻R 。
2014-2015高二上学期中物理试卷（有答案必修）江苏省泰州市姜堰区2014-2015学年高二上学期中考试物理（必修）（满分：100分考试时间：75分钟）第I卷（选择题共69分）一、单项选择题（每小题只有一个选项符合题意，共23题，每小题3分，共69分）1．发现万有引力定律的科学家是A．库仑B．牛顿C．爱因斯坦D．安培2．物体具有保持原来匀速直线运动状态或静止状态的性质称为惯性。
下列有关惯性的说法中，正确的是A．宇宙飞船在太空中也有惯性B．汽车只有在刹车时才有惯性C．运动员跑得越快惯性越大D．乘坐汽车时系好安全带可减小惯性3．关于摩擦力，下列说法中正确的是A．摩擦力一定与推力平衡，所以摩擦力大小一定等于推力的大小B．所有摩擦力都可以用公式f=μN计算C．运动的物体也可能受到静摩擦力的作用D．静止的物体不可能受到滑动摩擦力的作用4．关于地球能否看作质点，下列的说法中正确的是A．地球质量太大，不能把地球看作质点B．地球体积太大，不能把地球看作质点C．研究地球的自转时可以把地球看作质点D．研究地球绕太阳的公转时可以把地球看作质点5．如右上图所示，若墙壁和地面都是光滑的，当重球处于静止时，球的受力情况是A．只有重力B．有重力和向上的弹力C．有重力和斜向下的弹力D．有重力、向上的弹力和斜向下的弹力6．关于速度和加速度的关系，下列说法中正确的是A．质点的速度越大，则加速度越大B．质点的速度变化越大，则加速度越大C．质点的速度变化越快，则加速度越大D．质点加速度的方向就是质点运动的方向7．在公路上常会看到凸形和凹形的路面，如图所示.一质量为m的汽车，通过凹形路面的最低处时对路面的压力为N1，通过凸形路面最高处时对路面的压力为N2，则A．N1=mgB．N1C．N2=mgD．N28．如图所示，两物体同时同地出发，若运动方向也相同，则经多长时间两物体的位移相同A.1sB.2sC.3sD．4s9．一个质量为3kg的物体同时只受到两个力的作用，这两个力的大小分别为3N和9N，当两个力的方向发生变化时，物体的加速度大小不可能为A．2m/s2B．3m/s2C．4m/s2D．5m/s210．下列说法中正确的是A．人起跳时，地对人的支持力大于人对地的压力B．作用力与反作用力一定作用在不同的物体上C．先有作用力再有反作用力D．平衡力的性质一定相同11．如图所示，物体A静止在斜面B上，下列说法正确的是A．斜面B对物块A的弹力方向是竖直向上的B．物块A对斜面B的弹力方向是竖直向下的C．斜面B对物块A的弹力方向是垂直斜面向上的D．物块A对斜面B的弹力方向跟物块A恢复形变的方向是相反的12．关于自由落体运动，下列说法正确的是A．在空气中不考虑空气阻力的运动是自由落体运动B．自由落体运动是初速度为零的匀加速直线运动C．质量大的物体，所受重力大，因而落地速度大D．自由落体加速度在地球赤道处最大13．2020年，中国计划发射火星探测器，探测器发射升空后首先绕太阳转动一段时间再调整轨道飞向火星。
