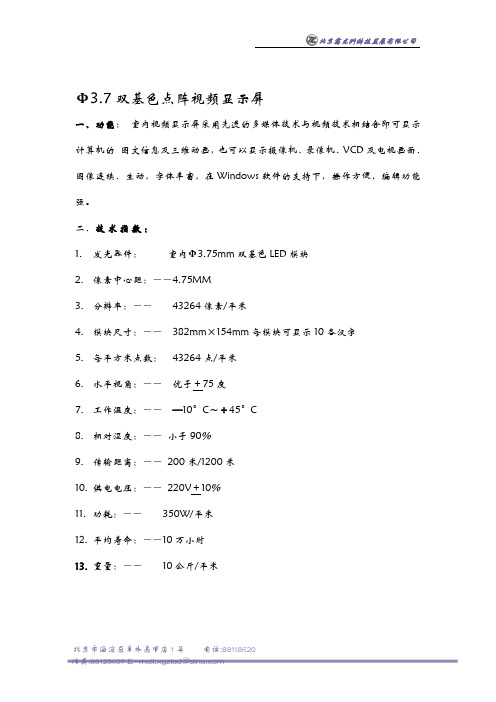

Φ3.7双基色点阵视频显示屏一、功能：室内视频显示屏采用先进的多媒体技术与视频技术相结合即可显示计算机的图文信息及三维动画，也可以显示摄像机、录像机、VCD及电视画面、图像连续、生动，字体丰富，在Windows软件的支持下，操作方便，编辑功能强。
二、技术指数：1.发光器件：室内Φ3.75mm双基色LED模块2.像素中心距：――4.75MM3.分辨率：――43264像素/平米4.模块尺寸：――382mm×154mm每模块可显示10各汉字5.每平方米点数：43264点/平米6.水平视角：――优于＋75度7.工作温度：――—10°C～＋45°C8.相对湿度：――小于90％9.传输距离：――200米/1200米10.供电电压：――220V＋10％11.功耗：――350W/平米12.平均寿命：――10万小时13.重量：――10公斤/平米三、性能特点：1.视觉效果：――采用优质进口管芯高亮度发光二极管，确保同屏同墨色同批号管芯，亮度均匀，逐点非线性纠偏，色彩层次细腻，无马赛克现象。
2.结构设计：――采用模块化设计，可组成不同尺寸的屏幕，简化了安装易于维护。
3.显示颜色：――同色256及灰度，65536种色阶。
4.技术先进性：―主控采用超大规模集成电路芯片，极大的提高了系统的可靠性。
5.联网方式：――与多种网络连接（Windows NT NetWare和对等网等）6.兼容性：――支持Super VGA 1024×768、16.7M色以下全部显示模式，并自动跟踪模式化，在全部模式化下可播放视频信号及制作各种动画效果。
7.刷新：――每秒刷新高达360帧。
8.软件运行环境：dos、Win98 95、win NTΦ3.7单色点显示屏一、技术指数：1、发光器件：室内Φ3.75mm单色LED模块2、像素中心距：――4.75MM3、分辨率：――43264像素/平米4、模块尺寸：――382mm×154mm每模块可显示10各汉字5、每平方米点数：43264点/平米6、水平视角：――优于＋75度7、工作温度：――—10°C～＋45°C8、相对湿度：――小于90％9、传输距离：――200米/1200米10、供电电压：――220V＋10％11、功耗：――350W/平米12、平均寿命：――10万小时13、重量：――10公斤/平米三、性能特点：1、视觉效果：――采用优质进口管芯高亮度发光二极管，确保同屏同墨色同批号管芯，亮度均匀，逐点非线性纠偏，色彩层次细腻，无马赛克现象。

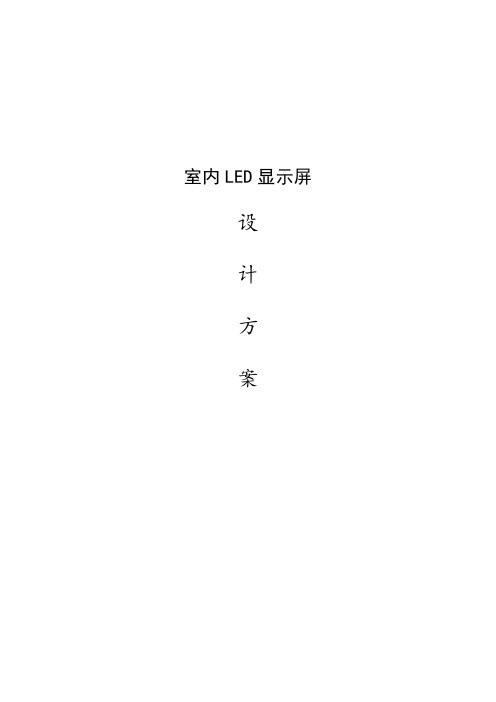

室内LED显示屏设计方案第一章显示屏设计方案1.1项目概述该项目位于XXX，LED显示系统主要考虑如下：一块6米*4米的全彩屏，一块3米*7.2米双基色屏，并与周边环境协调一致。
可生动显示各种图文信息，并可以进行分屏显示，使得发布的图文信息的画面效果更加生动、多样化。
大屏可显示外币兑换、外币储蓄、外币买卖、人民币储蓄、国债、国库券兑换、住房储蓄、贷款、文字通知公告等信息。
类型：全点阵利率、汇率屏，点阵数码管利率、汇率屏。
具体参数要求1.2显示屏设计原则※可靠性LED加工工艺中焊接温度对LED芯片的损伤最大，精确控制焊接时间和焊接温度对产品的稳定性有着至关重要的作用。
三合一生产线由全自动焊膏印刷机、全自动贴片机、全自动回流焊机等国际一流的自动化设备组成，焊接过程无人工干预，极大的提高了产品的可靠性，降低屏幕的维修概率，为用户节约大量的后期维护成本。
※先进性1）全屏幕一致化校正技术：解决显示屏的均匀性问题，实现每一个发光基色的亮度、色彩独立调节，消除显示时的亮度、色彩偏差，确保整屏色彩、亮度的均匀性、一致性。
2）高精度显示灰度控制技术：16bit数据处理能力，单色具有65536级的灰度控制能力，使显示图像清晰、细腻，色彩过渡更柔和、更丰富逼真。
3）全屏幕颜色测量与控制技术：消除显示屏由于器件色度偏差带来的显示复合颜色不均匀性，在白色场及所有颜色上都实现的显示均匀性，提高显示质量。
4）LED现场校正技术：针对LED显示屏经过一定使用周期后，LED器件衰减特性引起显示质量下降问题，采用现场校调处理技术，每经过一定使用周期采集显示屏各基色参数变化信息，对显示屏进行一致化校正处理，使显示屏清晰、均匀、色彩鲜艳如初，白场完美。
现场校正技术快速、便捷，可以保证显示屏在整个寿命周期内始终运行在高质量显示状态。
5）静音技术：针对室内显示屏对环境噪音的限制，产品采用无风扇设计，箱体、屏体均采用自然散热方式，充分考虑发热量、导热体、通风线路之间的关系，科学设计风道，增大冷热空气交换效率，在满足屏体散热要求的前提下，最大限度的降低噪音，选用自主研发的静音开关电源，防止对现场产生干扰。

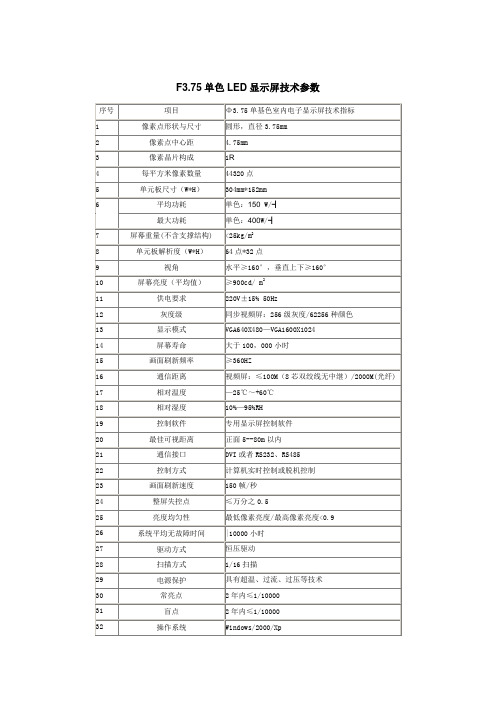

附:室内3.75单色LED屏体技术参数
28 灰度/颜色红256级
29 屏幕通信方式232或485
30 整屏亮度450cd/㎡
31 使用寿命100000小时以上
32 显示内容文字，动画，及其它。
33 软件通用LED图文播放软件
肆佰贰拾陆万壹仟贰佰捌拾柒
显示屏技术参数表
（采用LAMP-LED材料工艺制造）
（1）结构示意图
结构说明：每个像素点内采用1红1
纯绿1纯蓝合三为一的SMD0805-LED
发光管。
（2）像素点参数
序号项目参数
1 像素点间距7.62mm
2 像素组成1红+1纯绿+1纯蓝
3 像素亮度600Mcd
（3）管芯参数
序号项目波长亮度来源
1 红色管芯625±5nm 120~150mcd 台湾光磊
2 纯绿管芯525±5nm 250~300mcd 杭州士兰
3 纯蓝管芯470±5nm 80~100 mcd 杭州士兰
(4)箱体中单元板为244mm×122mm
像素点为32点×16点
序号项目指标
1 LED管芯品牌台湾光磊及杭州士兰
2 封装形式SMD三合一表贴
3 颜色配比1R + 1PG + 1PB
半户外P10单色显示屏技术参数：。
3.75室内单基色显示屏参数
一、技术指标
二、系统构造
LED显示系统由显示部分、控制部分、软件部分组成。
1、LED显示模块
厂家：台湾京明
发光管芯产地：台湾
亮度等级标号：高亮度级
表面墨色标号: 同屏同一标号
2、PCB印制线路板
厂家：江苏昆山
质量检定标准：通断检测
包装方式：塑封
3、焊接方式：波峰焊[大规模自动化流水线二次波峰焊接]
4、驱动电路
型号：TIP127、74HC595、4953等
厂家：美国ST、日立、TI
5、主控电路
型号：CPLD
厂家：ALTERA
6、电源
品牌：常州诚联
规格：高可靠工业级开关电源
平均无故障工作时间：不低于1万个小时
三、系统清单及报价。
LED展示屏设计方案2019年1月目录第一章总体方案 (2)第二章控制系统 (3)第三章质量保证体系 (5)第四章报价表 (7)第一章总体方案F3.75 LED技术参数:第二章控制系统LED显示屏系统由电子显示屏屏体、控制系统、通信系统组成。
支持U盘数据。
转接卡显示屏控制系统通信系统网线发送卡显卡线接收卡播放软件：操作系统中英文Windows98/me/2000/NT/XP 硬件配置CPU: 奔腾2.4GHz 以上 内存:1G显卡:标准VGA 256显示模式以上 相关软件媒体播放器(MediaPlayer)--必须安装 OFFICE2000--如需WORD 文件必须安装 RealPlayer--如需播RealPlayer 文件必须安装LED 显示系统应用软件是根据LED 显示系统的特殊需求而设计出的。
该软件主要完成以下功能：显示数据的加工与处理；与其它网络接口，从中提取数据；产生各种显示效果并控制显示效果的输出，提供人工操作界面；提供多种消息的编辑、排版和剪接等；提供播放节目和播放内容的编排功能；提供对大屏幕显示系统数据库管理与维护的功能；1．视频LED 显示屏同计算机显示器逐点对应，播放软件随计算机软硬件的发展而不断更新换代，我公司提供的LED 编辑播放系统以及第三方的编辑播放软件，用户可根据自己喜好任选。
极大地方便用户使用，几乎可以做到每天只需开关机，内容自动编排发送。
2．LED 显示屏编辑软件采用了面向对象的技术，把界面制作、节目结构设计及多媒体设备控制有机地结合起来，极大简化了节目系统的制作过程，可以方便高效地制作出功能完善的节目系统。
3．节目制作工具支持文字、图形、动画、声音、视频等多种多媒体信息，并可以方便地将这些信息集成于应用系统之中，完成应用系统的开发、制作；支持多种多媒体产品，如声卡、CDROM、视频等。
通过多媒体控制技术，可以对屏幕的亮度、对比度和色饱和度进行调整以保证显示屏的观看效果，任意压缩或切割Video显示区域以适应显示屏大小，可以任意调整显示区域。
LED显示屏选择参数技术要求产品规格Φ3.75显示基色单基色红色点中心距 4.75mm像素直径 3.75mm象素密度44321点/㎡（无盲点）分辨率64*32单元板尺寸304×152mm屏体厚度100mm象素组成1R等级灰度256级可视角度160°最佳可视距离3-50米亮度500cd/m2 或以上最大功率400W产品重量20Kg/m2使用寿命100000小时控制方式同步控制、异步控制控制软件LED通用播放软件，支持XP/win7亮度调节方式软件调节100级可调传输距离5类双绞线<120米（无中继）应用环境主要应用于室内环境，适用于近距离观看需求显示效果单字最小为16mm×16mm，显示清晰单字最小尺寸中文：76mm ×76mm 英文：38mm×38mmm显示屏尺寸面积：16.068M2 其中：三楼会议室尺寸：11.034×0.85=9.379 十七楼会议室尺寸：6.384×0.546=3.486 九楼会议室尺寸：5.866×0.546=3.203 （以上显示屏尺寸含铝合金边框9cm）安装、布线要求九楼、十七楼会议室为靠墙体安装；三楼会议室为悬空吊挂式安装，层高5米以上，含有吊顶，安装需打吊杆，有一定的安装难度，须使用脚手架，屏体背面需平面装饰；电源线、5类网络线（无中继）沿会议室吊顶上套PVC管材安装至控制机柜。
安装过程不得破坏会议室原格局，如有影响需恢复原貌。
产品及售后要求产品附合《中华人民共和国电子行业标准 LED显示屏通用规范》标准，产品需提供厂家产品合格证和厂家盖章的出厂检验报告，产品验收合格起免费保修三年。
技术服务要求负责本项目的安装及软件调试，提供项目涉及的操作技术培训；故障响应：10分钟内响应，2小时内委派专业技术维修人员到故障现场，24小时内解决故障问题，三年上门免费保修等服务。
付款验收合格后付款90%，预留10%质保金，分三年付清（满一年无质量问题时付质保金的25%，满两年无质量问题时再付质保金的25%，满三年无质量问题付清质保金的50%）。
Ф3.75单基色室内参数及报价一、室内Ф3.75单色显示屏技术指标参数单色像素管像素管直径： 3.75 mm 点间距： 3.75mm 发光点颜色：1红（光磊）密度：43800点/m2基色：红色单元板单元板尺寸：304mm×152mm 模组行列数：宽64点×高32点分辨率：2048点/块显示屏整屏屏体面积(宽)3.13 m×(高)1.61 m=5.0393 m2使用单元板数量(宽)10 块×(高)10 块=1000 块屏体总点数(宽 640点×(高)640 点=409600 点铝型材边框可显示内容：文字,图像，表格等屏体重量：30kg/m2屏体厚度：9cm外框结构：供电工作电压：220V 最大功耗：≤500W/m2控制系统控制方式：同步步控制显示控制方式：映射控制操作系统WINDOWS 98以上控制卡：异步控制系统卡主要技术参数LED驱动方式：1/16扫描驱动刷新频率：≥120帧/秒帧频：≥60帧/秒亮度：≥900cd/m2亮度调节方式：软件调节灰度/颜色：256级最佳视角：±60度最佳视距：3～25m有效通讯距离：120m以内工作环境温度：-10℃～ +45℃相对湿度：15%-85%软件LED通用播放软件（MDK）二、室内显示屏报价清单显示屏/控制设备及工程报价表币别:人民币货物名称规格或型号数量单价/元小计/元备注1屏体Ф3.75单基色显示屏11R 44321点/ m²(宽) m×(高)1.61m=5.0393 m2红管台湾光磊Ф3.75单基色显示屏21R 44321点/ m²(宽) m×(高) m=m2红管台湾光磊2控制系统控制发送卡LED专用卡张0 0 采用同步系统计算机一般配置1台------用户自备3结构显示屏结构铝合金边框--- ------包含4显示屏包装纸箱包装个0.00 0.00 免费5安装调试费--- 包含6开票加6%合计小写(人民币) 元大写(人民币)三、售后服务1、免费质保期保修期：免费保修期自货物安装验收合格之日起，保修期限为 1 年， 1年内免费维护维修。
室内P3.75单色L E D显示屏方案书*******************有限公司*************年目录一、公司简介二、概述三、公司技术四、方案确定五、工程说明六、生产、工期、安装说明七、质量保证措施及售后服务八、主要设备和材料的品牌及规格九、培训目的计划十、系统报价附：客户名录表2LED大屏设计方案一、公司简介二、概述随着我国经济的不断发展，LED显示屏已在我国得到了广泛的应用，尤其是在证券业最为普及。
LED大屏不同于一般的电子产品，LED大屏是由诸多LED发光二极管通过矩阵方式组合而成。
由于须对每个发光管进行数字化处理控制，因而大屏的控制电路部分较复杂。
因而选择大屏制造商是较关键的，非专业生产厂家或非专业技术人员都无法进行承制和售后维护修理。
强力电子在全国建立了强大的销售服务网络，由于公司显示屏质量好，办事处服务到位，技术力量强，因此，在各种领域中得到用户的一致好评，最终选择了我公司为其合作伙伴。
如果贵公司选择我公司为其合作伙伴的话，我公司将有足够的实力为贵方提供最优质的显示屏和最好的售后服务。
4LED大屏设计方案三、公司技术实力本公司是一家专业从事LED大屏生产的厂家，集生产、销售、服务于一体。
公司经过多年的发展与壮大，建立了完备销售网络和售后服务体系。
具体实力体现如下：1、生产实力本公司从95年开始开发研制生产LED系列产品，现已建立了完备的流水生产线，现代化管理；在设计思想、生产工艺、元器件选用上均拥有一定优势，层层把关，大屏年故障率一般不超过一次。
（1）设计思想本公司显示屏在设计上充分考虑大屏的稳定性，在经过数次改进后，已具有以下特点：A、在电源上，选用稳定性好的小功率开关电源。
B、对每一个LED发光管均加用电阻分压限流保护。
C、对大屏进行分组分离控制，如一部分损坏，不影响其它部分工作。
D、采用稳定性好的422并口和232串口通讯方式，抗干扰能力强。
（2）生产工艺本公司是专业的LED大屏生产厂家，经过多年的大屏生产，公司积累了大量的大屏生产经验，本公司显示屏在生产中，将经过以下流程：A、元器件检测 F、整屏检测B、元器件老化 E、单元板老化C、生产线生产 G、整屏老化D、单元板检测我公司显示屏在经过以上诸多生产流程后，在质量上得到了充分的保障。
（3）元器件本公司元器件均经过严格筛选，所有控制板控制芯片均为优质芯片（如ST，NEC，摩托罗拉，三星、日立等公司芯片）。
目前公司已成功研制开发出三大系列数十种产品，产品分类如下：A、室内LED256级灰度视频屏系列a、Φ5mm室内256级灰度视频屏b、Φ3.75mm室内256级灰度视频屏c、Φ3.0mm室内256级灰度视频屏B、证券数码混合屏系列该系列设计灵活多样，任意行列组合，表头有贴字、点阵显示、点阵切换显示，同时具有跑马功能和不带跑马功能等多种选择；驱动方式有扫描和静态锁存驱动两种供以选择。
a、1.8英寸数码混合屏b、2.3英寸数码混合屏c、三色信息视频屏系列d、条屏系列C、室外点阵屏系列室外屏具有显示面积宽、色彩绚丽醒目、显示内容丰富生动、反映速度快、故障率低等特点，相比磁翻板、霓虹灯等室外媒体工具，在发布信息、宣传、广告、通知等具有明显优势，澄通电子系列室外屏是由单元箱体组成，故面积可任意组合。
控制系统可选择视屏（256级灰度）或通讯屏，颜色可选择单色、RG双基色、或RGB三基色，像素可选择φ10、φ13、φ16、φ19、φ26。
2、硬件技术实力（1）设备及材料配置a、模块采用专业生产LED显示器件厂家的优质产品，专业化生产，质量稳定。
b、印刷线路板为诚亿电路制板厂或伟业电路制板厂制作。
诚亿、伟业电路制板厂均为规模较大，质量较好，管理规范种类齐全的专业PCB板加工厂，采用进口板基，热封、平整、过孔、金属孔化、金属纸镀锌、阻焊、铣床加工。
c、显示及控制线路主要元器件，均采用日本日立公司和美国摩托罗拉公司和美国ST公司的产品，具有性能稳定，工作温度范围宽，寿命长等特点。
d、电源选用创联或诚联薄型室内外LED专用开关电源，该种电源具有功率大、稳定性强、寿命长、抗干扰能力强、过流保护等特点。
（2）系统设计及工程安装a、系统智能化设计b、系统合理化设计c、工程安装由公司专职职员完成（3）特殊要求技术攻关公司硬件技术开发人员拥有雄厚的技术实力和完善的硬件开发设备，能6LED大屏设计方案从事各种场地对各种大屏的不同要求的设计及开发。
3、软件技术开发实力本公司拥有的澄通电子各种系统软件是经过历次改进、根据不同要求进行归纳总结开发研制的，完全适用于当今LED行业流行格式要求。
在这一领域表现出更多的优势和强大的功能。
主要表现在以下几点：（1）资深的软件技术开发人员五人（2）雄厚的资金实力为后盾（3）快速的软件升级4、显示屏生产、安装及维护能力由于有以上所述生产、硬软件开发等综合实力，本公司也拥有足够的生产能力；每个外出工程安装人员都是经公司两年以上专业技术培训的专业人员，熟练掌握了不同环境、不同场地的安装技巧；能单独从事各种类型的大屏安装调试工程和售后的维护处理。
总之，公司强大的技术实力、完善的售后服务及驻地的办事处销售和维护人员，确保了客户利益。
四、方案确定1 综述首先非常感谢贵单位对我公司的信任和支持,我公司将足够的能力为贵单位提供优质的产品和完善的售后服务!根据贵单位的实际使用要求,我公司为您院大厅设计制作以下LED大屏显示方案,以供选择：本公司为您院设计制作一块φ3.75单红色显示模块,像素表达力分别为，LED显示屏方案供您参考。
贵单位的LED大屏幕主要能完成以下功能：1.1 大屏显示功能※能显示图案广告及多媒体功能※能直接读库或与局域网相联※能显示楼层分布※能显示科室功能介绍※能显示及时的通知及信息公告※能显示两维叠加、三维动画※主要时事新闻发布（有线电视）※贵宾参观访问时欢迎词发布※美化大厅装饰、展示电子信息服务1.1.1 灵活多变的显示功能本屏采用了多媒体和同步控制技术，其显示与播放可与控制计算机屏幕上的内容完全一致，LED显示屏上的图像色彩、缩放比例和显示尺寸，还可通过鼠标在计算机上随意调整。
具体功能如下：◇文字显示可以任意点阵显示中英文各种字体，有多种显示进入和退出方式，显示变换灵活。
◇表格显示可绘制各种表格进行显示，表内数据既可利用编辑软件人工输入和更改，也可通过编制专用软件，从网上指定的数据库中自动采集显示。
◇图片显示可将各种山水、人物图片放到屏上显示。
◇动画播放可显示由动画软件制作的图文动画内容。
8LED大屏设计方案◇视频播放接入VCD/DVD、录像机、摄像机等视频信号源，屏上可显示视频画面；接入闭路电视信号，屏上便可收看各频道的电视节目。
◇组合显示利用编辑软件可将文字、图片、表格、动画和视频进行组合、迭加显示。
◇时间显示可采集计算机内的当前时间，并适时分幅显示，内容可包括：年、月、日、星期、时、分、秒等。
1.2设计方案1.2.1视频屏基本设计☆φ3.75mm单红色☆设计像素表达力为480*320点1.2.2体具体技术指标及相关参数Φ 3.75mm双基色256级灰度LED视频屏技术参数指标：◆像素尺寸：Φ 3.75mm◆象素组成：1红◆单元板规格：306MM*153MM◆单元板点数： 64点*32点◆整屏点数：（横向×纵向）◆分辨率: 43800点/平米◆显示灰度: 256级灰度◆显示色彩: 256色◆视角: (阳光不直接的情况下)≥±45度◆屏体倾角: (参照水平面) 视要求而定◆屏体视距: 在2----30米内各种字体点阵文字清晰可见◆最佳视距: 5----20米◆连续显示: 大于24小时◆显示寿命: 大于10万小时◆通讯距离：大于300米（无间断）◆显示性能: 无拖边,无毛刺,画面无闪烁,无抖动◆单元重量：（含结构及电源件）小于50公斤/平方米◆总体尺寸：长米，高米◆总体面积：计平方米◆通讯方式并行通讯（24对双绞通讯线）◆单元功能： 400W/平方米◆平整度: 屏体对角线) ≤ 2度◆接地电阻: ≤4欧10LED大屏设计方案2、系统工作原理图：2.1.1 256级灰度视频屏控制原理图122.1.2 显示板原理框图41616LED阵列80列 驱 动锁 存 器移 位 电 路时钟数据时钟译码行驱动LED大屏设计方案五、工程说明：5.1 安装建议：显示屏设计位置双方协商待定，外框为铝合金，整屏外饰磨砂不锈钢斜角45度;大屏采用钢架贴墙方式或摆臂式安装，方便内部维修。
5.2 供电：将220伏接地电源引入大屏后，分两个插座并分别接入30安培空开；另接装1至2个照明用电电源插座(选装)5.3 施工、工期、培训：（1）由我公司负责设备运输、安装、调试以及布线工作，甲方提供现场的一切协调工作。
（2）自合同签定之日起计，到大屏安装调试完毕，工期25天。
（3）屏体支撑底座及外装饰由甲方负责。
（不含工程用料）（4）我公司免费为甲方进行现场培训，并提供相应资料。
六、生产、工期、安装说明●生产：我公司是直接的生产厂家，承制过很多大中工程；生产、安装、调试均为专业人员。
自行设计生产、安装、调试，确保按质、按量、按时完成工程。
●工期：自合同签订之日至安装调试完毕之日起计15——35天（一般为25天）。
附：工期进度表14LED大屏设计方案七、质量保证措施及售后服务1、本公司显示屏由于采用优质的元器件，生产工艺上进行了严格的把关，在设计上采用了层层保护的措施，因此，大屏质量上十分稳定，年故障小于1次。
2、我公司承诺对显示屏免费保修一年，终身维护；无故障定期检修。
3、免费对软件升级。
八、主要设备和材料的品牌及规格16LED大屏设计方案九、培训目的和计划培训的目的是训练系统操作员。
通过训练后使他们能够熟练的操作本系统并能处理一些基本故障。
培训分两个阶段进行，培训人员2人。
十、系统报价18。
