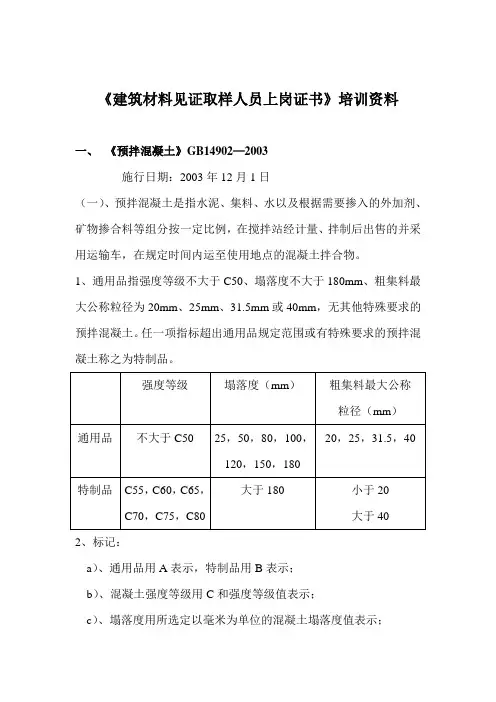

《建筑材料见证取样人员上岗证书》培训资料一、《预拌混凝土》GB14902—2003施行日期：2003年12月1日（一）、预拌混凝土是指水泥、集料、水以及根据需要掺入的外加剂、矿物掺合料等组分按一定比例，在搅拌站经计量、拌制后出售的并采用运输车，在规定时间内运至使用地点的混凝土拌合物。
1、通用品指强度等级不大于C50、塌落度不大于180mm、粗集料最大公称粒径为20mm、25mm、31.5mm或40mm，无其他特殊要求的预拌混凝土。
任一项指标超出通用品规定范围或有特殊要求的预拌混凝土称之为特制品。
2、标记：a）、通用品用A表示，特制品用B表示；b）、混凝土强度等级用C和强度等级值表示；c）、塌落度用所选定以毫米为单位的混凝土塌落度值表示；d）、粗集料最大公称粒径用GD和粗集料最大公称粒径值表示；e）、水泥品种用其代号表示；f）、当有抗冻、抗渗及抗折强度要求时，应分别用F及抗冻等级值、P及抗渗等级值、Z及抗折强度等级值表示。
可直接标记在混凝土强度等级之后。
例如1、预拌混凝土的强度等级为C20，塌落度为150mm，粗集料最大公称粒径为20mm，采用矿渣硅酸盐水泥，无其他特殊要求，其标记为： A C20—150—GD20—P.S例如2、预拌混凝土的强度等级为C30，塌落度为180mm，粗集料最大公称粒径为25mm，采用普通硅酸盐水泥，抗渗要求为P8，其标记为： B C30P8—180—GD25—P.O3、原材料质量应符合相应的国家现行标准的规定。
(1)、水泥符合GB50204等标准的规定；（2）、集料符合JGJ52或JGJ53及GB/T14684或GB/T14685标准的规定；（3）拌合水符合JGJ63标准的规定；（4）、外加剂符合GB8076等国家现行标准的规定；（5）、矿物掺合料（粉煤灰、粒化高炉矿渣粉）符合GB1596、GB/T18046等相关标准的规定；（6）、混凝土配合比设计按JGJ55等国家现行有关标准的规定进行。
检验（试验）员上岗培训考试卷（A类）（参考答案）一、填空题（每空1分，共20分）1、I级钢筋进行搭接焊时，其搭接长度双面焊时为 3 4 d,单面焊时为3 8 d。
（d为钢筋公称直径）2、水泥砂浆立方体抗压强度试块的标准养护温度M 20 + 3 °C。
3、GB1499-1998标准中规定了个牌号钢筋的力学性能，它们的牌号是HRB335、HRB400、HRB500 。
4、建筑中常用的热轧钢筋应成批验收，每批由同一牌号，同一炉罐号，同一规格的钢筋组成。
5、钢筋机械接头的破坏形态有3种,它们分别是钢筋母材拉断、连接件拉断、钢筋从连接件中滑脱。
现知道接头实测拉伸强度已达到标准要求，那么任何破坏形式都可判定拉伸强度为合格。
6、建筑用钢材的冶炼方法通常有3种,它们分别是氧气转炉炼钢、平炉炼钢、电炉炼钢。
7、钢筋混凝土上用热轧带肋钢筋进行搭接焊时，其搭接长度双面焊时为—4 d,单面焊是为8 d。
（d为钢筋公称直径）8、不同种类钢筋的代换，首先应按钢筋受拉承载力大小相等的原则进行。
9、混凝土试件抗压强度试验时，其加荷速度应为o10、钢筋机械连接头的现场检验按验收批进行。
同一施工条件下采用同一批材料的同等级、同型式、同规格接头,以个为一个验收批进行检验与验收。
二、选择题（每题1分，共10分。
将正确答案的字母填上）1、碳素钢的主要成分是铁和碳，其含碳量应是A 。
A、在0.02%以下B、在2%以下C、0.02%〜2%之间2、建筑中常用的钢钟是 C 。
A、碳素结构钢和合金结构钢B、合金结构钢和低合金结构钢C、碳素结构钢和低合金结构钢3、建筑砂浆的强度等级通常划分为C 个等级。
A、8B、10C、74、碳素结构钢中牌号为Q235的钢材，其质量等级划分为。
A、AB二个等级B、ABCD四个等级C、ABC三个等级5、在相同条件下按规定可行的几种尺寸制作碌立方体抗压试块，试块尺寸越大，其强度值C 。
A、偏大B、不变C、偏小6、磔的强度等级通常划分为B 。
一、水泥沙石1通用硅酸盐水泥：指以硅酸盐水泥熟料、适量的石膏及规定的混合材料制成的水性胶凝材料。
分类（按混合材料的品种和掺量分为）：硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥。
2硅酸盐水泥孰料的主要矿物成分有：硅酸三钙、硅酸二钙、铝酸三钙、铁铝酸四钙。
3 硬化水泥石组成：水泥石是由胶凝体，未水化的水泥颗粒内核和毛细孔等组成的非均质体。
4水泥初凝和终凝的定义及技术指标：初凝（初凝时间）：从水泥加水拌合起至水泥浆开始失去可塑性所需的时间。
终凝（终凝时间）：从水泥加水拌合起至水泥浆完全失去可塑性所需的时间。
通用硅酸盐水泥技术指标：硅酸盐水泥初凝不小于45min，终凝不大于390min（6.5h）；普通硅酸盐水泥等其它水泥初凝不小于45min，终凝不大于600min（10h）。
5 何物水泥的体积安定性？影响体积安定性的主要因素有哪些？安定性：指水泥桨体在凝结硬化后体积变化的均匀性。
影响安定性的主要因素（水泥安定性良的原因）：1）孰料中所含游离氧化钙或游离氧化镁过多；2）水泥粉磨时所掺入石膏量过多。
6 通用硅酸盐水泥的不合格定义：根据GB/T175-2007规定，检验结果符合化学指标、凝结时间、安定性、强度技术要求时为合格，检验结果不符合上述中任何一项技术要求时为不合格。
废品水泥：凡氧化镁、三氧化硫初凝时间、安定性中任一项不符合技术要求或12.5级砌筑水泥强度低于其技术要求时均为废品水泥。
7水泥检验过剩中成型室，带模养护箱及养护水的温度条件：实验室温度为：20℃±2℃，相对湿度应不低于50%；水泥试样、拌和水、仪器和用具的温度应与实验室一致。
湿气养护箱的温度为：20℃±1℃，相对湿度不低于90%。
养护水温度：20℃±1℃。
8 砂定义及分类：砂指公称粒径小于5.00mm的岩石颗粒。
按产地来源、生产方式不同分为天然砂、人工砂、混合砂。
