电阻的电流和电压关系电阻是电路中的一个基本元件,用来控制电流的流动。
在电路中,电流和电压之间存在一种重要的关系,这就是电阻的电流和电压关系。
一、欧姆定律欧姆定律是描述电阻电流和电压关系的基本定律。
根据欧姆定律,电流(I)等于电压(V)除以电阻(R):I = V / R电阻的单位是欧姆(Ω),电流的单位是安培(A),电压的单位是伏特(V)。
欧姆定律告诉我们,当电压增加时,电流也会增加;当电阻增加时,电流会减小。
二、电流和电压的变化关系在一个直流电路中,当电阻不变时,电流和电压之间是成正比关系的。
也就是说,电阻不变时,电流和电压的变化是一致的。
但在实际应用中,电路中的电阻通常是变化的,这时电流和电压之间的关系就会有所不同。
当电阻增加时,电流会减小;而当电阻减小时,电流会增加。
这种变化关系可以通过欧姆定律来描述。
当电阻增加时,根据欧姆定律,电流会减小;而当电阻减小时,电流会增加。
三、电阻对电压的影响电阻也会影响电压的分布。
在一个串联电路中,电阻越大,它所消耗的电压就越大;而在一个并联电路中,电阻越大,它所受到的电压就越小。
这是因为在串联电路中,电流是一样的,根据欧姆定律,电压等于电流乘以电阻,所以电阻越大,电压也就越大。
而在并联电路中,电压是一样的,根据欧姆定律,电流等于电压除以电阻,所以电阻越大,电流也就越小,从而电压也就越小。
四、电阻对功率的影响电阻还会影响电路的功率。
功率(P)等于电流(I)乘以电压(V):P = I * V根据欧姆定律,可以将电流写成电压除以电阻的形式,代入功率的公式中得到:P = V * V / R可以看出,功率与电阻成反比,当电阻增大时,功率会减小;当电阻减小时,功率会增大。
五、总结电阻的电流和电压关系是通过欧姆定律来描述的。
根据欧姆定律,电流等于电压除以电阻。
在电路中,电流和电压之间存在一种成正比的关系,当电压增加时,电流也会增加。
同时,电阻对电压的分布和功率的影响也很重要。

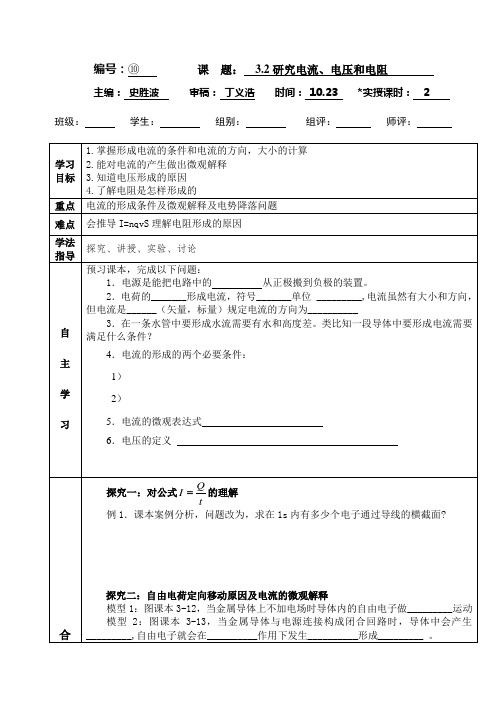

编号:⑩课题: 3.2研究电流、电压和电阻主编:史胜波审稿:丁义浩时间: 10.23 *实授课时: 2 班级:学生:组别:组评:师评:学习目标1.掌握形成电流的条件和电流的方向,大小的计算2.能对电流的产生做出微观解释3.知道电压形成的原因4.了解电阻是怎样形成的重点电流的形成条件及微观解释及电势降落问题难点会推导I=nqvS理解电阻形成的原因学法指导探究、讲授、实验、讨论自主学习预习课本,完成以下问题:1.电源是能把电路中的从正极搬到负极的装置。
2.电荷的_______形成电流,符号_______单位 _________,电流虽然有大小和方向,但电流是______(矢量,标量)规定电流的方向为__________3.在一条水管中要形成水流需要有水和高度差。
类比知一段导体中要形成电流需要满足什么条件?4.电流的形成的两个必要条件:1)__________________________________________________________2)__________________________________________________________5.电流的微观表达式6.电压的定义合探究一:对公式tQI 的理解例1.课本案例分析,问题改为,求在1s内有多少个电子通过导线的横截面?探究二:自由电荷定向移动原因及电流的微观解释模型1:图课本3-12,当金属导体上不加电场时导体内的自由电子做_________运动模型2:图课本3-13,当金属导体与电源连接构成闭合回路时,导体中会产生_________,自由电子就会在__________作用下发生__________形成_________ 。
模型3:如图,讨论电流的微观解释作研讨AD表示粗细均匀的一段导体,长为L,横截面积S,两端加上一定的电压,设导体中自由电子定向移动的平均速率 v,导体每单位体积的自由电荷数为n每个自由电荷数的电量为q,则:AD段导体中的自由电荷总数N=_________总电量Q=Nq=__________,所有电荷都通过横截面D所需的时间为t=________根据公式tQI=可知道:导体AD中的电流I=________________总结:I=nqsv与tQI=两个公式中________是电流定义式,_________ 是电流的决定式。
串联并联电路中电流电压电阻的关系一、串联电路中电流电压电阻的基本概念1.1 串联电路的定义串联电路是指电路中的元件按照一定的顺序依次连接起来,电流只能沿着一条通路流动的电路。
在串联电路中,电流通过每个元件的大小都相等。
1.2 串联电路中的电压在串联电路中,元件之间的电压是依次相加的。
如果有n个元件,则整个串联电路的总电压等于n个元件电压之和。
1.3 串联电路中的电阻在串联电路中,元件的电阻值等于各个元件电阻值之和。
二、并联电路中电流电压电阻的基本概念2.1 并联电路的定义并联电路是指电路中的元件按照各自的路径连接在一起,电流可以分流到不同的路径上的电路。
在并联电路中,各个元件上的电压相等。
2.2 并联电路中的电流在并联电路中,各个路径的电流之和等于整个并联电路的总电流。
2.3 并联电路中的电阻在并联电路中,元件的电阻值等于各个元件电阻值的倒数之和的倒数。
三、串联电路中电流电压电阻的计算方法3.1 串联电路中的电流计算串联电路中的电流是通过每个元件的大小都相等的。
因此,可以通过任意一个元件上的电流来计算整个电路中的电流。
3.2 串联电路中的电压计算串联电路中的电压等于各个元件电压之和。
因此,可以通过每个元件上的电压来计算整个电路中的电压。
3.3 串联电路中的电阻计算串联电路中的电阻等于各个元件电阻之和。
因此,可以通过每个元件的电阻值来计算整个电路中的电阻。
四、并联电路中电流电压电阻的计算方法4.1 并联电路中的电流计算并联电路中的总电流等于各个路径上的电流之和。
因此,可以通过各个路径上的电流来计算整个电路中的总电流。
4.2 并联电路中的电压计算在并联电路中,各个元件上的电压相等。
因此,可以通过任意一个元件上的电压来计算整个电路中的电压。
4.3 并联电路中的电阻计算在并联电路中,元件的电阻值等于各个元件电阻值的倒数之和的倒数。
因此,可以通过每个元件的电阻值来计算整个电路中的电阻。
五、串联并联电路的比较和应用5.1 比较•串联电路中的电流相等,电压和电阻相加;并联电路中的电流分流,电压相等,电阻求倒数后相加再求倒数。
电路中电阻电流电压的比值关系解释说明以及概述1. 引言1.1 概述本文旨在解释和阐述电路中电阻、电流和电压之间的比值关系。
在电路中,电阻是一个重要的元件,它阻碍电流通过,并产生与通过它的电流成正比的电压降。
了解和掌握电阻、电流和电压之间的比值关系对于理解和设计各种类型的电路都至关重要。
1.2 文章结构本文分为四个部分。
首先,在引言部分,我们将概述本文内容,并说明文章结构。
其次,在“2. 电阻电流电压的比值关系”部分,我们将介绍并讨论有关电阻、电流和电压的基本定义和特性,以及它们之间的相互关系。
第三部分是“3. 解释说明比值关系”的核心内容,我们将详细解释和说明这些物理量之间的比值关系,并探讨可变电阻对于比值关系的影响,并通过实际应用举例来进一步展示其应用价值。
最后,在“4. 结论与总结”部分,我们将总结文章中提出的主要观点,并进行对比值关系在实际应用中的重要性以及未来发展方向的思考。
1.3 目的本文旨在提供一个全面而详细的解释和说明电路中电阻、电流和电压之间的比值关系。
通过对这一关系的深入探讨,读者将能够理解为什么电阻与电流和电压之间存在比值关系,以及如何利用这种比值关系在实际应用中进行设计和调整。
同时,本文也旨在引发读者对于该比值关系在未来发展方向上的思考,并展望其在电路领域中的潜在应用前景。
2. 电阻电流电压的比值关系2.1 电阻的定义和特性在电路中,电阻是用来限制电流流动的元件。
它的单位是欧姆(Ω)。
电阻可以通过材料本身的电导率(物质导电能力)来决定。
不同材料拥有不同的电阻值,例如金属通常具有较低的电阻值,而绝缘体则具有较高的电阻值。
2.2 电流和电压的概念及关系在理解比值关系之前,我们首先需要了解电流和电压的概念以及它们之间的关系。
简单来说,电流是指单位时间内通过某个点或区域的电荷量。
它的单位是安培(A)。
而电压则表示两点之间存在的差异,在回路中引起了带有方向性(正负极)的力量。
它的单位是伏特(V)。
电流电阻和电压的公式电流、电阻和电压是电学中的三个重要概念,它们之间有着密切的关系。
本文将分别介绍电流、电阻和电压的概念,并探讨它们之间的公式关系。
一、电流的概念及公式电流是指单位时间内通过导体横截面的电荷量,用符号"I"表示,单位是安培(A)。
电流的公式为:I = Q / t其中,I为电流,Q为通过导体横截面的电荷量,t为通过导体的时间。
电流的大小与电荷量和通过时间的长短有关。
当单位时间内通过导体的电荷量增加时,电流的大小也会增加;当单位时间内通过导体的电荷量减少时,电流的大小也会减小。
二、电阻的概念及公式电阻是指导体抵抗电流流动的程度,用符号"R"表示,单位是欧姆(Ω)。
电阻的公式为:R = V / I其中,R为电阻,V为电压,I为电流。
电阻的大小与电压和电流的比值有关。
当电压增大或电流减小时,电阻的大小会增加;当电压减小或电流增大时,电阻的大小会减小。
三、电压的概念及公式电压是指单位电荷所具有的能量,用符号"V"表示,单位是伏特(V)。
电压的公式为:V = I × R其中,V为电压,I为电流,R为电阻。
电压可以理解为电流在电路中流动时所克服的电阻的能力。
当电流通过电阻时,会产生能量损耗,这个能量损耗就是电压。
电压的大小与电流和电阻的乘积成正比。
四、电流、电阻和电压的关系根据上述公式,可以得出电流、电阻和电压之间的关系:V = I × RI = V / RR = V / I从这个公式可以看出,电压、电流和电阻是相互关联的。
当其中两个量确定时,可以通过公式计算出第三个量的数值。
在电路中,电压驱动电流的流动,电流通过电阻时会产生电压。
电阻可以控制电流的大小,而电压则决定了电流经过电阻时所产生的能量损耗。
总结:本文分别介绍了电流、电阻和电压的概念及其公式。
电流是单位时间内通过导体横截面的电荷量,电阻是导体抵抗电流流动的程度,电压是单位电荷所具有的能量。
电流与电压的关系电流和电压是电学中非常基本且重要的概念,它们之间存在着密切的关系。
在电路中,电流和电压的相互作用决定了电器的工作状态和性能。
本文将探讨电流与电压之间的关系,从基本概念、电路中的应用以及数学模型等方面进行论述,旨在帮助读者更好地理解和运用这两个概念。
1. 电流和电压的基本概念1.1 电流的定义电流是指单位时间内经过导体横截面的电荷量。
用字母I表示,单位为安培(A)。
1.2 电压的定义电压是指电场力将单位电荷分别推向正电极和负电极的能量差。
用字母U表示,单位为伏特(V)。
2. 2.1 电阻、电流和电压的关系根据欧姆定律,电流和电压之间的关系可以用以下公式表示:I = U / R其中,I是电流,U是电压,R是电阻。
这个公式表明,当电阻一定时,电流与电压成正比;当电阻增大时,电流减小,电压增大;反之,当电阻减小时,电流增大,电压减小。
这说明电流和电压之间是相互依赖、相互影响的。
2.2 电流与电压的时域关系在交流电路中,电流和电压呈周期性变化,可以用正弦函数表示。
根据欧姆定律仍然成立,但电阻在这里被称为阻抗(Z),可以用以下公式表示:I = U / Z其中,I是电流,U是电压,Z是阻抗。
这个公式说明了交流电路中电流和电压之间的关系与电路的阻抗有关。
阻抗的大小与电容、电感等元件的特性相关,影响着电路的稳定性和能量传输效率。
3. 电流与电压的应用3.1 电路中的电流和电压在电路中,电流和电压是最常被使用和调节的参数。
通过改变电流和电压的大小,可以实现电路元件的工作状态控制和电能转换。
例如,在家庭电路中,电压可以通过调节电压降来控制电器的明亮度或速度。
而电流的大小则决定了电器的运行状态和功率消耗。
3.2 电流和电压的测量电流和电压的测量是电工和电子工程师日常工作中的重要任务。
通常使用安培计或毫伏表来测量电流和电压的值。
测量时需要注意正负极性的连接,并选择合适的量程,以确保测量结果的准确性和安全性。
欧姆定律电流电压与电阻的关系欧姆定律是电学领域中最基本的定律之一,用来描述电流、电压和电阻之间的关系。
它由德国物理学家乔治·西蒙·欧姆于1827年提出,并被广泛地应用于电路设计和分析中。
本文将针对欧姆定律的三个要素进行详细的探讨和解释。
1. 电流电流是指电荷在单位时间内通过导体横截面的数量,通常用符号I表示,单位为安培(A)。
根据欧姆定律,电流与电压和电阻之间存在一定的关系。
当电压固定时,电流的大小与电阻成反比;当电阻固定时,电流的大小与电压成正比。
这意味着,电流越大,通过导体的电荷数量就越多,导体中的电子运动速度也越快。
2. 电压电压是指电场力对单位正电荷所做的功,通常用符号V表示,单位为伏特(V)。
电压可以理解为驱动电流流动的动力或压力,类似于水压驱动水流的力量。
根据欧姆定律,电压和电流之间的关系可以用公式V = IR表示,其中R为电阻的大小。
这个公式表明,电压等于电流与电阻的乘积。
3. 电阻电阻是指导体对电流流动的阻碍程度,通常用符号R表示,单位为欧姆(Ω)。
电阻决定了电流流过导体时的阻尼效果,可以看作电流在导体中遇到的阻碍力。
根据欧姆定律,电阻和电流之间呈现线性关系,电阻越大,电流越小;电阻越小,电流越大。
此外,根据公式R = V/I,电阻还可以用电压与电流的比值表示。
欧姆定律为电路分析提供了准确且简洁的数学关系描述,使得我们可以推导出电路中电压、电流和电阻的变化情况。
根据欧姆定律,我们可以通过改变电压、电流或电阻中的一个来求解另外两个未知量。
同时,欧姆定律还为电路的设计和优化提供了重要的理论基础,使得我们可以按照特定的要求调整电路的参数,以实现期望的功能。
总结起来,欧姆定律电流电压与电阻的关系可以用简洁的公式表示:V = IR。
其中V代表电压,I代表电流,R代表电阻。
根据这个公式,我们可以推导出电流与电压、电流与电阻之间的关系。
欧姆定律的应用不仅限于理论研究,也广泛应用于实际生活和工程领域,为电路分析和设计提供了坚实的基础。
电阻与电压电流的关系公式在我们的日常生活中,电是个常客,不管是充电宝、手机、还是电视,几乎无处不在。
可是,大家有没有想过,电流、电压和电阻之间的关系到底是个啥样的呢?今天咱们就来聊聊这三者之间的秘密,顺便带点轻松幽默的味道,让你在笑声中领悟电学的奥妙。
1. 电流、电压和电阻,三兄弟的故事1.1 电流是啥?说到电流,大家脑海中是不是浮现出那条条流淌的电流线?对,就是那种“哗哗”流动的感觉!简单来说,电流就像是电的水流,它告诉我们电在电路中流动的快慢,单位是安培(A)。
你可以把它想象成一个大排档的食客,吃得越多,电流就越大!1.2 电压是个什么鬼?而电压就像是推动这个食客的力量,越大的推动力,食客就越快,电流也就越大。
电压的单位是伏特(V),可以理解为“电的气势”,有了这个气势,电流才能顺畅流动。
想象一下,如果没有电压,电流就像没了动力的车,动不了也走不远。
1.3 电阻,拦路虎!最后,电阻就是这个食客面前的障碍物,像一根拦路的棍子,让他走得不那么顺畅。
电阻的单位是欧姆(Ω),它影响着电流的流动。
电阻越大,电流就越小,这就像排队的时候,有人慢吞吞地走,你想快都快不起来。
2. 欧姆定律:关系公式2.1 啥是欧姆定律?现在,咱们来谈谈电流、电压和电阻之间的关系。
这个关系就是著名的欧姆定律,公式是:V = I × R。
这句话的意思是,电压(V)等于电流(I)乘以电阻(R)。
是不是很简单?就像你在商场里逛,花了多少钱(电压)等于你买了多少东西(电流)乘以每样东西的价格(电阻)。
2.2 举个例子吧比如说,你的手机充电器,输出电压是5V,电流是2A。
根据公式,电阻就等于V ÷ I,也就是5 ÷ 2 = 2.5Ω。
这就意味着在这个充电器的电路里,电流在2.5Ω的电阻下流动,是不是很有趣?3. 实际应用,电路中的大千世界3.1 电路中怎么用?在实际生活中,这个公式可大有用处。
比如,如果你发现家里的灯泡不亮了,可能就是电阻太大了,电流过不去。
电流的电压和电阻的计算电流(Current)是指电荷在单位时间内通过导体的数量,用符号I表示,单位为安培(A)。
电流的大小可以通过欧姆定律进行计算:I = V / R其中,I表示电流,V表示电压,R表示电阻。
电压(Voltage)是指电荷在电路中受到的推动力,用符号V表示,单位为伏特(V)。
电压的大小可以通过欧姆定律进行计算:V = I * R其中,V表示电压,I表示电流,R表示电阻。
电阻(Resistance)是指电流通过导体时所遇到的阻碍,用符号R表示,单位为欧姆(Ω)。
电阻的大小可以通过欧姆定律进行计算:R = V / I其中,R表示电阻,V表示电压,I表示电流。
根据欧姆定律,我们可以根据已知条件求解电流、电压或电阻的值。
下面将分别就电流、电压和电阻的计算进行详细讨论。
1. 电流的计算:电流的计算就是根据欧姆定律,利用电压和电阻的数值来求解。
假设我们已知电压为V,电阻为R,则可以通过如下公式计算电流:I = V / R例如,如果电压为12伏特,电阻为4欧姆,那么电流的计算公式为:I = 12 / 4 = 3安培因此,当电压为12伏特,电阻为4欧姆时,电流为3安培。
2. 电压的计算:电压的计算就是根据欧姆定律,利用电流和电阻的数值来求解。
假设我们已知电流为I,电阻为R,则可以通过如下公式计算电压:V = I * R例如,如果电流为5安培,电阻为3欧姆,那么电压的计算公式为:V = 5 * 3 = 15伏特因此,当电流为5安培,电阻为3欧姆时,电压为15伏特。
3. 电阻的计算:电阻的计算就是根据欧姆定律,利用电压和电流的数值来求解。
假设我们已知电压为V,电流为I,则可以通过如下公式计算电阻:R = V / I例如,如果电压为10伏特,电流为2安培,那么电阻的计算公式为:R = 10 / 2 = 5欧姆因此,当电压为10伏特,电流为2安培时,电阻为5欧姆。
通过以上介绍,我们可以清楚地了解电流、电压和电阻的计算方法。
