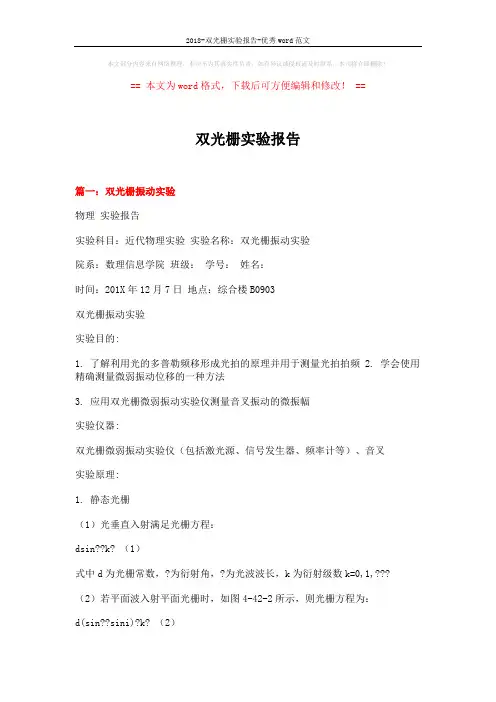

1实验一-双光栅测量微弱振动位移量

双光栅测量微弱振动位移量精密测量在自动化控制的領域里一直扮演着重要的角色，其中光电测量因为有较佳的精密性与准确性，加上轻巧、无噪音等优点，在测量的应用上常被采用。

作为一种把机械位移信号转化为光电信号的手段，光栅式位移测量技术在长度与角度的数字化测量、运动比较测量、数控机床、应力分析等领域得到了广泛的应用。

多普勒频移物理特性的应用也非常广泛，如医学上的超声诊断仪、测量海水各层深度的海流速度和方向、卫星导航定位系统、音乐中乐器的调音等。

双光栅微弱振动测量仪在力学实验项目中用作音叉振动分析、微振幅(位移)、测量和光拍研究等。

【实验目的】1. 了解利用光的多普勒频移形成光拍的原理并用于测量光拍拍频；2. 学会使用精确测量微弱振动位移的一种方法；3. 应用双光栅微弱振动测量仪测量音叉振动的微振幅。

【实验原理】1． 位移光栅的多普勒频移多普勒效应是指光源、接受器、传播介质或中间反射器之间的相对运动所引起的接收器接收到的光波频率与光源频率发生的变化，由此产生的频率变化称为多普勒频移。

由于介质对光传播时有不同的相位延迟作用，对于两束相同的单色光，若初始时刻相位相同，经过相同的几何路径，但在不同折射率的介质中传播，出射时两光的位相则不相同。

对于位相光栅，当激光平面波垂直入射时，由于位相光栅上不同的光密和光疏媒质部分对光波的位相延迟作用，使入射的平面波变成出射时的摺曲波阵面，见图1。

激光平面波垂直入射到光栅，由于光栅上每缝自身的衍射作用和各缝之间的干涉，通过光栅后光的强度出现周期性的变化。

在远场，我们可以用大家熟知的光栅衍射方程即(1)式来表示主极大位置：λθk d ±=sin ⋅⋅⋅=,2,1,0k （1）式中 ，整数k 为主极大级数，d 为光栅常数，θ为衍射角，λ为光波波长。

如果光栅在y 方向以速度v 移动，则从光栅出射的光的波阵面也以速度v 在y 方向移动。

因此在不同时刻，对应于同一级的衍射光线，它从光栅出射时，在y 方向也有一个vt 的位移量，见图2。

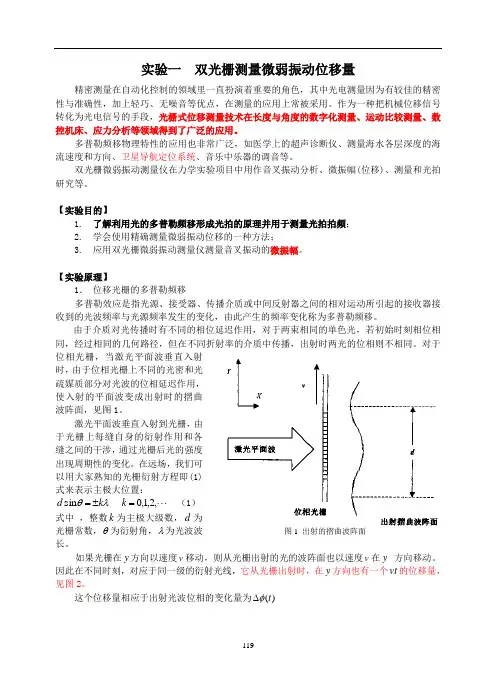

实验一 双光栅测量微弱振动位移量精密测量在自动化控制的領域里一直扮演着重要的角色，其中光电测量因为有较佳的精密性与准确性，加上轻巧、无噪音等优点，在测量的应用上常被采用。

作为一种把机械位移信号转化为光电信号的手段，光栅式位移测量技术在长度与角度的数字化测量、运动比较测量、数控机床、应力分析等领域得到了广泛的应用。

多普勒频移物理特性的应用也非常广泛，如医学上的超声诊断仪、测量海水各层深度的海流速度和方向、卫星导航定位系统、音乐中乐器的调音等。

双光栅微弱振动测量仪在力学实验项目中用作音叉振动分析、微振幅(位移)、测量和光拍研究等。

【实验目的】1. 了解利用光的多普勒频移形成光拍的原理并用于测量光拍拍频；2. 学会使用精确测量微弱振动位移的一种方法；3. 应用双光栅微弱振动测量仪测量音叉振动的微振幅。

【实验原理】1． 位移光栅的多普勒频移多普勒效应是指光源、接受器、传播介质或中间反射器之间的相对运动所引起的接收器接收到的光波频率与光源频率发生的变化，由此产生的频率变化称为多普勒频移。

由于介质对光传播时有不同的相位延迟作用，对于两束相同的单色光，若初始时刻相位相同，经过相同的几何路径，但在不同折射率的介质中传播，出射时两光的位相则不相同。

对于位相光栅，当激光平面波垂直入射时，由于位相光栅上不同的光密和光疏媒质部分对光波的位相延迟作用，使入射的平面波变成出射时的摺曲波阵面，见图1。

激光平面波垂直入射到光栅，由于光栅上每缝自身的衍射作用和各缝之间的干涉，通过光栅后光的强度出现周期性的变化。

在远场，我们可以用大家熟知的光栅衍射方程即(1)式来表示主极大位置：λθk d ±=sin ⋅⋅⋅=,2,1,0k （1）式中 ，整数k 为主极大级数，d 为光栅常数，θ为衍射角，λ为光波波长。

如果光栅在y 方向以速度v 移动，则从光栅出射的光的波阵面也以速度v 在y 方向移动。

因此在不同时刻，对应于同一级的衍射光线，它从光栅出射时，在y 方向也有一个vt 的位移量，见图2。

用双光栅测量微弱振动用双光栅测量微弱振动一、 实验目的1. 熟悉一种利用光的多普勒频移形成光拍的原理；2. 作出外力驱动音叉时的谐振曲线。

二、 实验仪器双光栅微弱振动测量仪,双踪示波器。

三、实验原理1．位相光栅的多普勒频移所谓的位相材料是指那些只有空间位相结构，而透明度一样的透明材料，如生物切片、油膜、热塑以及声光偏转池等，他们只改变入射光的相位，而不影响其振幅。

位相光栅就是用这样的材料制作的光栅。

当激光平面波垂直入射到位相光栅时，由于位相光栅上不同的光密和光疏媒质部分对光波的位相延迟作用，使入射的平面波在出射时变成折曲波阵面，如图1所示，由于衍射干涉作用，在远场我们可以用大家熟知的光栅方程来表示：λθn d =sin（1）式中d 为光栅常数，θ为衍射角，λ为光波波长。

然而，如果由于光栅在y 方向以速度v 移动，则出射波阵面也以速度v 在y 方向移动。

从而在不同时刻，对应于同一级的衍射光线，它的波阵面上的点，在y 方向上也有一个vt 的位移量，如图2所示。

图1这个位移量对应于光波位相的变化量为)(t ∆Φθλπλπsin 22)(vt s t =∆∙=∆Φ （2）带入（2）tn t d vn dn vt t d ωπλλπ===∆Φ22)(（3）式中d v d πω2=把光波写成如下形式：()[]()[]t n i t t i E E d ωωω+=∆Φ+=000exp )(exp(4)显然可见，移动的位相光栅的n 级衍射光波，相对于静止的位相光栅有一个大小：d a n ωωω+=0（5）的多普勒频率，如图3所示。

2.光拍的获得与检测 光波的频率甚高，为了要从光频0ω中检测出多普勒频移，必须采用“拍”的方法。

也就是要把已频移的和未频移的光束相互平行叠加，以形成光拍。

本实验形成光拍的方法是采用两片完全相同的光栅平行紧贴，一片（B ）静止，另一片（A ）相对移动。

激光通过双光栅后形成的衍射光，即为两个光束的平行叠加。

双光栅微弱振动实验报告双光栅微弱振动实验报告引言：微弱振动是物理学中一个重要的研究领域，它涉及到许多实际应用，如地震监测、机械振动分析等。

在本次实验中，我们将使用双光栅技术来研究微弱振动现象，并探索其潜在应用。

实验装置：实验装置主要由激光器、双光栅、光电探测器和数据采集系统组成。

激光器产生一束单色、相干性很好的激光光束，该光束经过双光栅后会发生干涉现象。

光电探测器用于接收干涉信号，并将其转化为电信号。

数据采集系统则用于记录和分析电信号。

实验步骤：首先，我们将双光栅装置固定在一个平稳的支架上，并调整其位置，使得两个光栅的光程差为零。

然后，我们将激光器的光束照射到双光栅上，并将光电探测器放置在干涉图样的中心位置。

接下来，我们将通过改变实验装置的振动条件来研究微弱振动现象。

首先，我们将在实验装置上施加一个小的外力，例如用手轻轻拍击支架。

我们观察到干涉图样的形态发生了变化，这是因为振动引起了光栅的相对位移，从而改变了光程差。

然后，我们将通过改变外力的大小和频率来进一步研究微弱振动现象。

我们发现，当外力的频率接近光栅的固有频率时，干涉图样会出现明显的共振现象。

这是因为外力与光栅的固有振动频率相匹配，从而导致光栅的振幅增大。

结果与讨论：通过实验，我们成功地观察到了双光栅微弱振动现象，并研究了其频率响应特性。

我们发现，双光栅的共振频率与其固有振动频率密切相关。

这一发现对于设计和优化微弱振动传感器具有重要意义。

此外，我们还发现，双光栅的干涉图样对微弱振动非常敏感。

微小的振动可以导致干涉图样的形态发生明显变化，这为微弱振动的检测和测量提供了一种新的方法。

双光栅技术的高灵敏度和高分辨率使其在微弱振动领域具有广泛的应用前景。

结论：本次实验通过双光栅技术成功地研究了微弱振动现象，并探索了其潜在应用。

实验结果表明，双光栅具有高灵敏度和高分辨率，可以用于微弱振动的检测和测量。

这一技术在地震监测、机械振动分析等领域具有重要的应用前景。

实验23双光栅测量微弱振动位移量随着光电子学和激光技术的不断发展，新的课题、新的实验技术不断涌现。

精密测量在自动化控制的领域里一直扮演着重要的角色，其中光电测量因为有较好的精密性与准确性，加上轻巧、无噪音等优点，在测量的应用上常被采用。

作为一种把机械位移信号转化为光电信号的手段，光柵式位移测量技术在长度与角度的数字化测量、运动比较测量、数控机床、应力分析等领域得到了广泛的应用。

多普勒频移物理特性的应用也非常广泛，如医学上的超声波诊断仪，测量不同深度的海水层的流速和方向，卫星导航定位系统，音乐中乐器的调音等。

本实验将光栅衍射原理、多普勒频移原理以及“光拍”测量技术等多学科结合在一起，对移动光栅微弱振动进行测量。

【实验目的】1 •熟悉一种利用光的多普勒频移形成光拍的原理，测量光拍拍频；2•应用双光栅微弱振动测量仪测量音叉振动的微振幅；3 .了解精确测量微弱振动位移的一种方法。

【预备问题】1 •什么是多普勒效应？什么是拍频？如何获得光拍频波？2 .本实验如何测量振动位移？3 •如何求出音叉振动振幅的大小？【实验仪器】双光栅微弱振动测量仪，示波器。

【实验原理】1 •相位光栅的多普勒频移在电磁波的传播过程中，由于光源和接收器之间存在相对运动而使接收器接收到的光的频率不同于光源发出的光的频率，这种现象称为多普勒效应，由此产生的频率变化称为多普勒频移。

理想的单色光在不同介质中的传播速度是不同的，在折射率为n的介质中，光传播的速度是真空中光速的1/门。

对于两束相同的单色光，如果初始时刻相位相同，其中一束光在真空中经过几何路程L ,另一束光在折射率为n的介质中经过几何路程为L = L/n ,则经过之后两束光的相位仍然相同；如果初始时刻相位相同，经过相同几何路程而不同折射率的介质，出相位光栅出射摺曲波阵面射时两光的相位则不相同。

图23-1出射摺曲波阵面2对于相位光栅而言，当激光平面波垂直入射到相位光栅时，质对光波的相位延迟作用不同， 使入射的平面波在出射时产生了一定的相位差， 平面波 阵面变成了摺曲波阵面，如图23-1所示。

实验13 双光栅测量微弱振动位移量实验实验重点预习内容：1.在实验中怎样产生光拍？2.如何计算波形数？（画图表示）3.如何计算微弱振动的位移振幅？写出公式并对每个量进行逐一解释。

4.如何听拍频信号?多普勒效应：多普勒路过铁路交叉处，发现火车从远而近时汽笛音调变尖，而火车从近而远时，音调变低。

提出“多普勒效应”。

拍：根据振动迭加原理，两列速度相同、振动面相同、频差较小而同方向传播的简谐波叠加即形成拍。

本实验是运用多普勒效应与拍效应对振动位移进行测量一、实验目的1. 理解利用光的多普勒频移形成光拍的原理；2. 理解双光栅衍射干涉位移测量原理；3. 应用双光栅微弱振动测量仪测量音叉振动产生的微小振幅。

二、实验仪器双光栅微弱振动测量仪、模拟示波器、数字示波器三、实验原理1. 位移光栅的多普勒频移多普勒效应是指光源、接收器、传播介质或中间反射器之间的相对运动所引起的接收器接收到的光波频率与光源频率发生的变化，由此产生的频率变化称为多普勒频移。

由于介质对光传播时有不同的相位延迟作用，对于两束相同的单色光，若初始时刻相位相同，经过相同的几何路径，但在不同折射率的介质中传播，出射时两光的位相则不相同，对于位相光栅，当激光平面波垂直入射时，由于位相光栅上不同 图1 出射的摺曲波阵面的光密和光疏媒质部分对光波的位相延迟作用，使入射的平面波变成出射时的摺曲波阵面，见图1。

激光平面波垂直入射到光栅，由于光栅上每缝自身的衍射作用和每缝之间的干涉，通过光栅后光的强度出现周期性的变化。

在远场，我们可以用大家熟知的y xvd激光平面波 位相光栅出射折面波光栅衍射方程即(1)式来表示主极大位置：d sin θ=±k λ k =0,1,2,… (1) 式中：整数k 为主极大级数，d 为光栅常数，θ为衍射角，λ为光波波长。

如果光栅在y 方向以速度v 移动，则从光栅出射的光的波阵面也以速度v 在y 方向移动。

因此在不同时刻，对应于同一级的衍射光射，它从光栅出射时，在y 方向也有一个vt 的位移量，见图2。

一、实验目的1. 熟悉双光栅振动测量仪的结构和原理。

2. 掌握双光栅振动测量仪的使用方法。

3. 研究双光栅技术在微弱振动测量中的应用。

4. 分析实验数据，验证双光栅技术在微弱振动测量中的可行性。

二、实验原理双光栅振动测量技术是基于光栅衍射原理，通过测量光栅衍射条纹的移动距离来计算振动物体的位移。

实验过程中，利用双光栅振动测量仪，将振动物体的位移转化为光栅衍射条纹的移动距离，进而计算出振动物体的位移。

三、实验仪器与材料1. 双光栅振动测量仪2. 数字示波器3. 振动物体4. 电源5. 导线6. 实验台四、实验步骤1. 将双光栅振动测量仪放置在实验台上，调整仪器使其水平。

2. 将振动物体固定在实验台上，确保其稳定。

3. 打开电源，启动双光栅振动测量仪和数字示波器。

4. 调整示波器的参数，选择合适的通道和量程。

5. 启动振动，观察示波器上的波形，记录光栅衍射条纹的移动距离。

6. 重复实验，记录多组数据。

五、实验结果与分析1. 通过实验，成功测量了振动物体的微弱振动，并记录了光栅衍射条纹的移动距离。

2. 分析实验数据，发现光栅衍射条纹的移动距离与振动物体的位移成正比关系。

3. 通过计算，得到振动物体的位移与时间的关系曲线。

六、实验结论1. 双光栅振动测量技术可以有效地测量微弱振动，具有较高的精度和灵敏度。

2. 双光栅技术在微弱振动测量中具有广泛的应用前景，可应用于工程、医学、航空航天等领域。

3. 本实验验证了双光栅技术在微弱振动测量中的可行性，为相关领域的研究提供了参考。

七、实验注意事项1. 实验过程中，确保双光栅振动测量仪和振动物体稳定，避免振动干扰。

2. 调整示波器的参数时，注意选择合适的通道和量程，以确保实验数据的准确性。

3. 实验过程中，注意观察示波器上的波形，及时记录光栅衍射条纹的移动距离。

4. 实验结束后，对仪器进行清理，确保下次实验的顺利进行。

八、总结本实验通过对双光栅振动测量技术的应用，成功测量了振动物体的微弱振动，验证了该技术在微弱振动测量中的可行性。

学生论文（2016届）题目双光栅微弱振动位移测量应用目录摘要 (3)1、课题背景 (4)2、原理及设计方案 (4)2.1位相光栅的多普勒位移 (4)2.2光拍的获得与检测 (5)2.3微弱振动位移量的检测 (7)2.4实验仪器 (7)3、操作及数据处理 (8)3.1连接 (8)3.2操作 (8)3.2.1几何光路调整 (8)3.2.2双光栅调整 (8)3.2.3音叉谐振调节 (8)3.3数据处理 (8)3.3.1数据记录 (8)3.3.2作出微小物体质量与T/2时间内完整波数的关系曲线。

(9)3.3.3由所得曲线确定位置微小物体的质量 (9)3.3.4百分误差的计算 (10)4、误差分析及改进措施 (10)4.1外界环境引起的误差 (10)4.2仪器精度不足引起的误差 (10)4.3系统误差 (10)4.4人为误差 (10)5、总结 (10)参考文献： (10)摘要双光栅微弱震动位移的测量是一种把机械位移信号转化为光电信号的手段，光栅式位移测量技术在长度与角度的数字化测量、运动比较测量、数控机床、应力分析等领域得到了广泛的应用。

双光栅微弱震动位移的测量也可以应用于力学实验中的音叉振动分析、微弱振幅测量和光拍研究等。

本论文主要利用小质量物体对光拍波数的影响，作出相应的关系曲线，再由未知小质量物体产生的光拍波数来反映和估计小质量物体的质量。

关键字：光栅、微弱震动、光拍1、课题背景1842年的一天，多普勒路过铁路交叉处时，恰逢一列火车从他身旁驰过。

他发现火车从远而近时汽笛声变响，音调变尖，而火车从近而远时汽笛声变弱，音调变低。

同年他在文章"On the Colored Light of Double Stars" 提出“多普勒效应”(Doppler Effect) 。

多普勒效应：在电磁波的传播过程中，由于光源和接收器之间相对运动使得接收器收到的光波频率不同于光源发出的光波频率的现象。

一、实验目的1. 了解双光栅微弱振动测量技术的原理和方法。

2. 掌握双光栅微弱振动测量仪器的操作方法。

3. 通过实验验证双光栅技术在微弱振动测量中的可行性和准确性。

二、实验原理双光栅微弱振动测量技术是基于多普勒频移原理。

当振动体相对于光栅运动时，光栅上的衍射条纹发生位移，从而导致入射光与反射光之间的相位差发生变化。

通过测量相位差的变化，可以计算出振动体的位移。

三、实验仪器与材料1. 双光栅微弱振动测量仪2. 数字示波器3. 音叉4. 激光器5. 信号发生器6. 频率计四、实验步骤1. 将双光栅微弱振动测量仪的Y1（拍频信号）和Y2（音叉激振信号）输出接口分别连接到数字示波器的X（CH1）和Y（CH2）输入端。

2. 打开激光器、信号发生器和频率计，调节相关参数，确保激光器发出稳定的光束。

3. 将音叉放置在双光栅微弱振动测量仪的测量平台上，调整测量仪的位置，使激光束垂直照射到音叉上。

4. 打开示波器，观察拍频信号和音叉激振信号的波形，并记录数据。

5. 调整音叉的振动幅度，观察示波器上的波形变化，分析振动体的位移情况。

6. 通过频率计测量音叉的谐振频率，计算振动体的振动周期。

五、实验结果与分析1. 在实验过程中，我们成功测量到了音叉的微弱振动，示波器上的波形图显示了振动体的位移情况。

2. 通过调整音叉的振动幅度，我们可以观察到示波器上的波形变化，从而得到振动体的位移信息。

3. 实验结果表明，双光栅技术在微弱振动测量中具有较高的分辨率和灵敏度，能够满足微弱振动测量的需求。

六、结论1. 本次实验通过双光栅技术成功地研究了微弱振动现象，验证了该技术在微弱振动测量中的可行性和准确性。

2. 双光栅技术具有较高的分辨率和灵敏度，可以应用于许多领域，如工程、医学、物理等。

3. 在实验过程中，我们掌握了双光栅微弱振动测量仪器的操作方法，为今后开展相关实验奠定了基础。

七、注意事项1. 实验过程中，注意保持激光器的稳定性，避免光束偏移。

没有侥幸这回事，最偶然的意外，似乎也都是有必然性的。

---爱因斯坦（美国）
大学物理实验报告
college physical experiment report paper
名称：双光栅微弱振动测量实验
班级：
姓名：
学号：
大学物理实验预习报告
1．熟悉利用光的多普勒频移形成光拍的原理，掌握精确测量微弱振动位移的方法。

2．做出外力驱动音叉时的谐振曲线。

预习思考检测题
1. 什么是位相光栅的多普勒频移？
2．怎样进行光拍的获得与检测?
3. 微弱振动位移量如何检测?
大学物理实验报告
实验目的：实验仪器：实验原理：
实验步骤：
实验数据表格及记录
【注：此处数据属原始记录，是批改报告时进行核查的依据，经教师签字后不得更改】
教师签字：
数据处理及误差分析：。

双光栅测量微弱振动位移量的实验研究范菁津;邱文杰;郑志远【摘要】对于利用双光栅测量微弱振动仪寻找谐振频率、改变配重物体的质量分布对谐振点的影响,驱动电流对谐振点的影响以及一些实验中的技术问题,利用观察法、控制变量法等方法作图,由于谐振点附近拍频波个数变化较大,提高精度可以绘出较准确的谐振曲线并找到较精确的谐振点;通过对比小棒和橡皮泥,得出橡皮泥改变配重物体的质量分布实验效果更明显,排除了小棒颤动的影响;且得出了谐振频率与驱动电流呈正相关的结论.提出对实验中遇到问题的解决方法提高了该实验的准确性,降低实验误差.%For the use of double grating measuring weak vibration meter to find the resonant frequency,change the weight distribution of the mass of the body's influence on the resonant point,the influence of drive current of resonant point and some technical problems in the experiment,using the method of observation and control variable method such as drawing,because the beat frequency near resonance wave number change is bigger,improve accuracy can draw more accurate curve and find more precise resonant point;By comparing the stick and silly putty,silly putty change weight distribution experiment effect is more obvious,the mass of the body ruled out stick fibrillation;And it is concluded that the resonance frequency was positively correlated with the drive current.Put for ward the problems in the experiment of solution to improve the accuracy of the experiment,to reduce experimental error.【期刊名称】《大学物理实验》【年(卷),期】2017(030)002【总页数】3页(P41-43)【关键词】拍频波;频率;谐【作者】范菁津;邱文杰;郑志远【作者单位】中国地质大学,北京 100083;中国地质大学,北京 100083;中国地质大学,北京 100083【正文语种】中文【中图分类】O4-34双光栅测量微弱振动位移量的技术广泛应用于精密测量领域。

用双光栅测量微弱振动实验综述报告
双光栅测量微弱振动实验是一种用于研究微弱振动现象的实验方法。

本文将对这一实验方法进行综述，并介绍其原理、仪器搭建和应用领域。

一、原理
双光栅测量微弱振动实验的原理是利用光学干涉原理来测量物体的振动。

在实验中，将物体置于一对干涉光栅之间，当物体振动时，会引起干涉光斑的移动。

利用这一移动的特性，可以测量物体的振幅、频率等参数。

二、仪器搭建
双光栅测量微弱振动实验需要的仪器有：激光器、物体振动平台、双光栅系统以及用于记录干涉光斑的光学检测系统。

首先，在实验中需要使用激光器发射出一束平行光，这一光束通过一个分束器后，被分成两个平行的光束。

其次，物体振动平台需要按照一定频率和振幅振动，可以通过电机等设备实现。

然后，光线经过一个双光栅系统并在物体振动平台上反射，进入到光学检测系统。

最后，使用光学检测系统对干涉光斑进行记录和分析，得到物体振动的参数。

三、应用领域
双光栅测量微弱振动实验可以被广泛应用于研究各种物体的振动特性，比如微机械、生物医学和光学等领域。

例如，在微机械领域，双光栅测量微弱振动实验可以用于研究微型机器人和微型传感器的振动特性，实现微小物体的控制和测量。

在生物医学领域，双光栅测量微弱振动实验可以用于研究生物分子、细胞等的振动参数，为生物医学研究提供重要帮助。

在光学方面，双光栅测量微弱振动实验可以用于研究光学材料和光学器件的振动特性，为光学器件的研发提供帮助。

综上所述，双光栅测量微弱振动实验是一种重要的实验方法，其具有广泛的应用领域和研究价值，是现代科学研究领域中不可或缺的一部分。

双光栅微弱振动测量实验报告双光栅微弱振动测量实验报告引言：微弱振动的测量对于许多领域都具有重要意义，包括工程、物理学和生物学等。

本实验旨在利用双光栅技术来测量微弱振动，并通过实验结果来验证其可行性和准确性。

实验原理：双光栅技术是一种利用光学原理测量微弱振动的方法。

其基本原理是通过将一个光栅固定在振动物体上，当物体发生微小振动时，光栅也会随之振动，从而改变光栅上的衍射图样。

另一方面，将另一个光栅作为参考光栅，通过光栅间的干涉效应，可以测量到振动物体的位移。

实验装置：本实验所使用的装置包括一束激光器、两个光栅、一个光电二极管和一个示波器。

其中，激光器用于产生一束单色激光光束，光栅用于产生干涉效应，光电二极管用于接收光信号，示波器用于显示振动物体的位移。

实验步骤：1. 将激光器调整至合适的位置，使其发出的激光光束能够穿过两个光栅。

2. 将一个光栅固定在待测物体上，确保其与物体的振动方向一致。

3. 将另一个光栅固定在一个稳定的支架上，作为参考光栅。

4. 将光电二极管放置在参考光栅的衍射图样处，用于接收光信号。

5. 将光电二极管与示波器连接，将示波器调整至适当的显示模式。

6. 开始测量振动物体的微弱振动，并观察示波器上的显示结果。

实验结果：在实验过程中，我们通过调整示波器的参数，成功地测量到了振动物体的微弱振动。

示波器上的波形图显示了振动物体的位移情况，通过对波形图的分析，我们可以得到振动物体的振幅、频率等相关参数。

讨论与分析：通过本实验，我们验证了双光栅技术在微弱振动测量中的可行性和准确性。

双光栅技术不仅能够测量到微小振动的位移，还能够提供较高的分辨率和灵敏度。

与传统的测量方法相比，双光栅技术具有更高的精度和稳定性。

然而，双光栅技术也存在一些局限性。

首先，实验中使用的光栅需要具有较高的质量和稳定性，否则会影响测量结果的准确性。

其次，双光栅技术对光源的要求较高，需要使用单色激光光源，以确保干涉效应的产生。
