当前位置：文档之家 › 宝钢热镀锌无铬耐指纹产品

宝钢热镀锌无铬耐指纹产品

  • 格式：pdf
  • 大小：250.98 KB
  • 文档页数：4

下载文档原格式

  / 4

合集下载

Q-BQB425-2009连续热镀铝锌合金镀层钢板及钢带

Q-BQB425-2009连续热镀铝锌合金镀层钢板及钢带

宝山钢铁股份有限公司企业标准连续热镀铝锌合金镀层钢板及钢带(Q/BQB 425-2009 代替Q/BQB425-2005)1 范围本标准规定了连续热浸镀铝锌合金钢板及钢带的术语和定义、分类和代号、尺寸、外形、技术要求、检验和试验、包装、标志及检验文件等。

本标准适用于宝山钢铁股份有限公司生产的厚度为0.22mm～2.0mm的连续热镀铝锌合金镀层钢板及钢带，以下简称钢板及钢带。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 222-2006 钢的成品化学成分允许偏差GB/T 223 钢铁及合金化学分析方法GB/T 228-2002 金属材料室温拉伸试验GB/T 232-1999 金属材料弯曲试验方法GB/T 1839-2008 钢产品镀锌层质量试验方法GB/T 2975-1998 钢及钢产品力学性能试验取样位置及试样制备GB/T 4336-2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 8170-2008 数值修约规则与极限数值的表示和判定GB/T 20066-2006 钢和铁化学成分测定用试样的取样和制样方法GB/T 20123-2006 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T 20125-2006 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法GB/T 20126-2006 非合金钢低碳含量的测定第2部分：感应炉（经预加热）内燃烧后红外吸收法Q/BQB 400 冷轧产品的包装、标志及检验文件Q/BQB 401 冷连轧钢板及钢带的尺寸、外形、重量及允许偏差3 术语和定义3.1热镀铝锌合金镀层 hot-dip aluminum-zinc alloy coating连续热镀铝锌生产线生产的、由铝锌合金组成的镀层，镀层中铝的质量百分数约为55％，硅的质量百分数约为1.6％，其余成分为锌。

关于宝钢钢铁产品 不含卤素 关于宝钢钢铁产品不含卤素 的声明

关于宝钢钢铁产品 不含卤素 关于宝钢钢铁产品不含卤素 的声明
半有机薄涂层 半有机厚涂层 无铬半有机薄涂层 无铬半有机厚涂层 无铬半有机极厚涂层 无铬半有机超厚涂层 无铬自粘结涂层
7 取向电工钢带 8 热轧钢板及钢带
无机涂层
热轧 热轧酸洗和/或涂油
第2页
此，我们认为以下声明信息是正确可靠的，评估的方法是科学的。

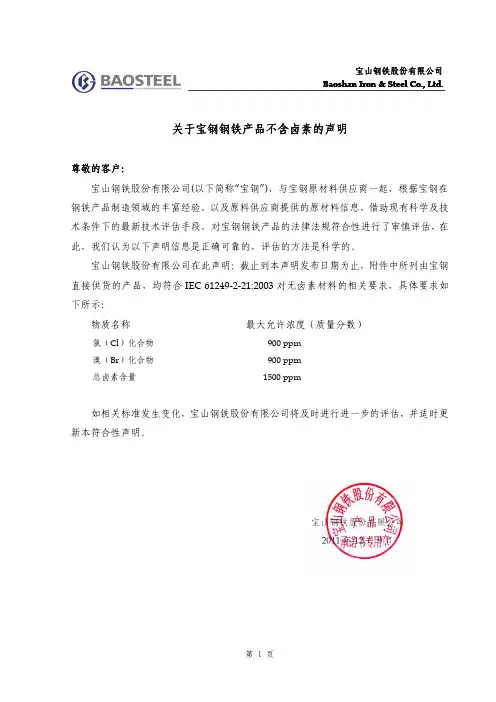

宝山钢铁股份有限公司在此声明：截止到本声明发布日期为止，附件中所列由宝钢
直接供货的产品，均符合 IEC 61249-2-21:2003 对无卤素材料的相关要求，具体要求如
下所示：
物质名称
最大允许浓度（质量分数）
氯（Cl）化合物 溴（Br）化合物 总卤素含量
900 ppm 900 ppm 1500 ppm
如相关标准发生变化，宝山钢铁股份有限公司将及时进行进一步的评估，并适时更 新本符合性声明。
第1页
版本号 2011001
附表 符合 IEC61249-2-21:2003 的产品清单
序号
产品种类
交货状态/表面处理/基板类型/涂层种类
1 冷轧钢板及钢带
涂油、不涂油
宝山钢铁股份有限公司 Baoshan Iron & Steel Co., Ltd.
关于宝钢钢铁产品不含卤素的声明
尊敬的客户：
宝山钢铁股份有限公司(以下简称“宝钢”)，与宝钢原材料供应商一起，根据宝钢在
钢铁产品制造领域的丰富经验，以及原料供应商提供的原材料信息，借助现有科学及技
术条件下的最新技术评估手段，对宝钢钢铁产品的法律法规符合性进行了审慎评估，在
无钢带
无铬耐指纹 自润滑
不处理
3 热镀铝锌钢板及钢带
无铬钝化和/或涂油 无铬耐指纹、普通耐指纹 不处理
4 电镀锌钢板及钢带
无铬钝化和/或涂油 磷化和/或涂油 磷化（含无铬封闭）和/或涂油 无铬耐指纹

SECCN5耐指纹

SECCN5耐指纹
Directive 1907/2006/EC (REACH) Concerning the Registration, Evaluation, Authorization and Restriction of Chemicals; Notes: This regulation was a new EC legislation as of Dec. 2006 and went into effect as of Jun.1, 2007;
本手册介绍的无铬耐指纹电镀锌产品符合下列法律法规要求：
欧盟RoHS指令《关于在电子电气设备中限制使用某些有害物质指令》(2002/95/EC) 欧盟WEEE指令《关于报废电气电子设备指令》(2002/96/EC) 注：RoHS和WEEE两指令于2003年1月27日同时发布，其中RoHS指令于2006年7月1日起实施，WEEE指令于2005年8月13日起实施。
Japan's “Directive on Promoting the Effective Use of Resources” that went into effect as of Jul.1, 2006;
China's “Administrative Regulation on the prevention and treatment of the pollution of Electronic and Information Products” (the directive of the State Information Industry Ministry No. 39) Notes: This regulation was issued as of Feb.28, 2006 and went into effect as of Mar.1, 2007.

耐指纹板

耐指纹板

耐指纹板耐指纹板是在镀锌板表面进行耐指纹处理后得到的一种复合涂层板。

耐指纹板的研究和生产起源于日本，在80年代初期进入商品化生产。

耐指纹处理最初的目的是为了满足家电领域内用户的要求。

在家电生产过程中，由于工序需要，许多部件经工人多次触摸，工人手上的汗渍将在零件表面形成污染，影响美观，由此研究开发了耐指纹板。

传统的耐指纹是烤漆涂层，前期为开卷，切头，清洗清洗分普通，化学，电解．耐指纹涂层，烘烤（40米左右的烘烤箱），冷却。

前期工艺每个加工厂都大致相同，在涂层方面我们可以用UV漆代替传统的烤漆。

工艺可以分为辊涂UV漆，紫外线流平（12米），UV干燥。

好处是节省成本，效率高。

可以做到2个μm。

这种新工艺已经被许多厂家青睐指纹UV工艺耐指纹板是在镀锌板表面进行耐指纹处理后得到的一种复合涂层板。

耐指纹板的研究和生产起源于日本，在80年代初期进入商品化生产。

耐指纹处理最初的目的是为了满足家电领域内用户的要求。

在家电生产过程中，由于工序需要，许多部件经工人多次触摸，工人手上的汗渍将在零件表面形成污染，影响美观，由此研究开发了耐指纹板。

最初的耐指纹处理是在镀锌铬酸盐钝化膜上形成一层无机系列膜，一般为硅酸盐膜，由此使钢板表面具有耐指纹性。

近年来，用户对镀层产品提出了更高的要求，在耐指纹性的同时，还要求接地性、更高的耐指纹性和涂装性能。

由此开发了在镀锌钢板铬酸盐皮膜上形成薄膜型有机复合膜的涂层板。

有机型和无机型两种耐指纹钢板的性能不同，有机型耐指纹钢板的耐蚀性和接地性比无机型耐指纹钢板好，但耐指纹性指标却差一些。

但这两种耐指纹钢板的耐蚀性都能满足家电行业的要求。

耐指纹处理工艺主要有两类：一类是镀锌板经钝化处理后，再在钝化膜上涂有机涂层（耐指纹膜），其涂敷方式主要采用辊涂。

另一类是在镀锌的钝化液中添加有机树脂和胶态二氧化硅，镀锌带钢通过钝化槽后在其表面形成具有耐蚀性和耐指纹性的复合涂层，其涂敷方式主要有电解涂敷和辊涂方式。

宝钢热镀锌标准QBQB 420-2018 热镀锌

宝钢热镀锌标准QBQB 420-2018 热镀锌
Q/BQB 420－2001，Q/BQB 420－2003，Q/BQB 420－2009,Q/BQB 420－2014。
II
Q/BQB 420—2018
1 范围
热镀锌/锌铁合金/锌镁合金镀层钢板及钢带
本标准规定了热镀锌/锌铁合金/锌镁合金镀层钢板及钢带(以下简称钢板及钢带)的术语和定义、分 类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及检验文件等要求。
3 术语和定义
下列术语和定义适用于本.1 热镀纯锌镀层 hot-dip zinc coating(Z)
热镀锌生产线上，将经过预处理的钢带浸入熔融锌液中所得到的镀层。熔融锌液中锌含量应不小于 99%。 3.2 热镀锌铁合金镀层 hot-dip zinc-iron alloy coating(ZF)
钢的显微组织主要为铁素体和(或)贝氏体组织。在铁素体和(或)贝氏体基体上，通常分布少量的马 氏体、残余奥氏体和珠光体组织。通过添加微合金元素Ti或Nb，形成细化晶粒或析出强化的效应。这种
2
Q/BQB 420—2018
钢具有非常高的抗拉强度。与同等抗拉强度的双相钢相比，其屈服强度明显要高很多。这种钢具有较高 的能量吸收能力和较高的残余应变能力。 3.11 淬火延性钢 quenching and partitioning Steel(QP)
钢的显微组织主要为铁素体和马氏体，马氏体组织以岛状弥散分布在铁素体基体上。双相钢具有低 的屈强比和较高的加工硬化指数以及烘烤硬化值，是结构类零件首选材料之一。 3.9 相变诱导塑性钢 transformation induced plasticity steels(TR)
钢的显微组织为铁素体、贝氏体和残余奥氏体，其中，残余奥氏体的含量最少不低于5%。在成形过 程中，残余奥氏体可相变为马氏体组织，具有较高的加工硬化率、均匀伸长率和抗拉强度。与同等抗拉 强度的双相钢相比，具有更高的延伸率。 3.10 复相钢 complex phase steels(CP)

Q-BQB_420-2009热镀锌钢板宝钢

Q-BQB_420-2009热镀锌钢板宝钢

GB/T 20066-2006 钢和铁 化学成分测定用试样的取样和制样方法
GB/T 20123-2006 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法
(常规方法)
GB/T 20125-2006 低合金钢 多元素含量的测定 电感耦合等离子体原子发射
光谱法
GB/T 20126-2006 非合金钢 低碳含量的测定 第 2 部分：感应炉(经预加热)
规定。
表3
分类项目
类别
代号
镀层种类
纯锌镀层
Z
锌铁合金镀层
ZF
镀层重量表 示方法a, b
等厚镀层 A (g/m2)/B (g/m2 ) (A=B) 差厚镀层 A (g/m2)/B (g/m2) (A≠B)
A/B
表面结构
纯锌镀层(Z)
小锌花
X
零锌花
M
锌铁合金镀层(ZF)
锌铁合金
R
铬酸钝化
C
铬酸钝化+涂油
3
Q/BQB 420-2009
5 订货所需信息 5.1 订货时用户需提供下列信息：
a) 产品名称（钢板或钢带）； b) 本产品标准号； c) 牌号； d) 镀层种类及镀层重量； e) 尺寸及其精度（包括厚度、宽度、长度、钢带内径等）； f) 不平度精度； g) 表面结构； h) 表面处理； i) 表面质量； j) 重量； k) 包装方式； l) 其他。 5.2 如订货合同中未注明尺寸及不平度精度、表面处理种类、表面结构、表面质量及包装 方式的具体要求，则以尺寸普通精度及不平度普通精度、表面处理 O、表面质量 FB 及供 方指定的表面结构、包装方式供货。
宝山钢铁股份有限公司
2009－01－08 发布 1

宝钢QBQB420-2014热镀锌锌铁合金镀层钢板及钢带


HC380/590TRD+Z, HC380/590TRD+ZF HC400/690TRD+Z, HC400/690TRD+ZF
相变诱导塑性钢
HC420/780TRD+Z, HC420/780TRD+ZF
HC500/780CPD+Z, HC500/780CPD+ZF
HC700/980CPD+Z, HC700/980CPD+ZF HC825/1180CPD+Z
HC250/450DPD+Z,HC250/450DPD+ZF
HC300/500DPD+Z,HC300/500DPD+ZF
HC280/590DPD+Z, HC280/590DPD+ZF
HC340/590DPD+Z, HC340/590DPD+ZF
(B340/590DPD+Z), (B340/590DPD+ZF) HC420/780DPD+Z, HC420/780DPD+ZF
应不小于 99%。随后，通过合金化处理工艺在整个镀层上形成锌铁合金层，合金镀层中铁 含量通常为 7～15%。 3.3 无间隙原子钢 interstitial free steels 无间隙原子钢是在超低碳钢中加入适量的钛或铌，使钢中的碳、氮间隙原子完全被固定成 碳、氮化物，钢中没有间隙原子存在的一类钢。
2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适
用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。 GB/T 222-2006 钢的成品化学成分允许偏差
GB/T 228.1-2010 金属材料 拉伸试验 第 1 部分：室温试验方法

宝钢-镀锌产品及使用技术

镀锌层表面形貌热镀锌gi平整后镀锌层表面形貌热镀锌gi平整前镀锌层表面形貌热镀锌ga镀锌层表面形貌电镀锌eg镀锌钢板特性比较usinor成形性热镀锌合金化ga热镀锌gi电镀锌eg特性冷轧钢板和镀锌钢板比较比率上升比率下降发展趋势合金化镀层降低r值和延伸率力学性能涂装性不同镀锌影响不同焊接性不同镀层影响不同耐蚀性镀锌钢板冷轧钢板性能镀层的有关参数特性eggigacr镀层成分100zn99zn90zn10fe100fe镀层重量5070镀层硬度60hv65hv320hv105hv摩擦系数021020012015焊接电流125145ka606013153ka606090115ka45457397ka电泳电压300锌层耐蚀性cosmeticcorrosion1015202520406080100120coatingmassgm2锌层耐蚀性perforationcorrosion101520253035404550crznznniznfe涂装工艺汽车钢板涂装工艺流程
宝钢热镀锌技术和特点（1800）
1#CGL：GI零锌花、GA、2个锌锅互换、新日 铁技术、年产量45万吨、规格0. 5/3.0mm、宽 度800/1730mm、钝化、涂油、预留预磷化。
2#CGL：GI零锌花、川崎技术、年产量35万吨、 规格0.30/1.6mm、宽度800/1630mm、钝化、涂 油、有机涂膜。
热镀锌技术发展
1836年法国第一次实现热镀锌工业化. 1931年第一套300mm森吉米尔（Sendzimir）热镀锌连 续机组问世. 此后伴随冷轧带钢的发展热镀锌生产技术得到大规模 发展。 热镀锌技术：A-离线退火（熔剂法）
B-在线退火（保护气体法） 热镀锌生产技术发展：增加前处理工艺、小锌花控制 技术、气刀及锌层控制技术、零锌花技术、锌铁合金 化技术、在线平整技术 、后处理技术 等 。 热镀锌钢种发展：CQ、DQ--DDQ、EDDQ、SEDDQ-LAHS--DP--TRIP。

宝钢热镀锌板标准

宝山钢铁股份有限公司企业标准连续热镀锌/锌铁合金镀层钢板及钢带(Q/BQB 420-2009 代替Q/BQB 420-2003、BZJ 421-2005、BZJ 422-2007)1 范围本标准规定了连续热镀锌/锌铁合金镀层钢板及钢带（以下简称钢板及钢带）的术语和定义、分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及检验文件等。

本标准适用宝山钢铁股份有限公司生产的厚度为0.30mm～3.0mm的钢板及钢带，主要用于制作汽车、建筑、家电等行业的内外覆盖件和结构件。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 222-2006 钢的成品化学成分允许偏差GB/T 228-2002 金属材料 室温拉伸试验方法GB/T 1839-2008 钢产品镀锌层质量试验方法GB/T 2975-1998 钢及钢产品 力学性能试验取样位置及试样制备GB/T 4336-2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 5027-2007 金属材料 薄板和薄带 塑性应变比（r值）的测定GB/T 5028-2008 金属材料 薄板和薄带 拉伸应变硬化指数（n值）的测定GB/T 8170-2008 数值修约规则与极限数值的表示和判定GB/T 20066-2006 钢和铁 化学成分测定用试样的取样和制样方法GB/T 20123-2006 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法(常规方法)GB/T 20125-2006 低合金钢 多元素含量的测定 电感耦合等离子体原子发射光谱法GB/T 20126-2006 非合金钢 低碳含量的测定 第2部分：感应炉(经预加热)内燃烧后红外吸收法Q/BQB 400 冷轧产品的包装、标志及检验文件3 术语和定义下列术语和定义适用于本标准。

宝钢电镀锌耐指纹钢板的发展及在电子行业的应用

Abstract: Development of Baosteel electro-galvanized steel sheet with fingerprint resistant coat for nearly ten years is reviewed. Its application in the electronic industry for computer boxes, core, as well as its development trend and users. situation are introduced in the paper.

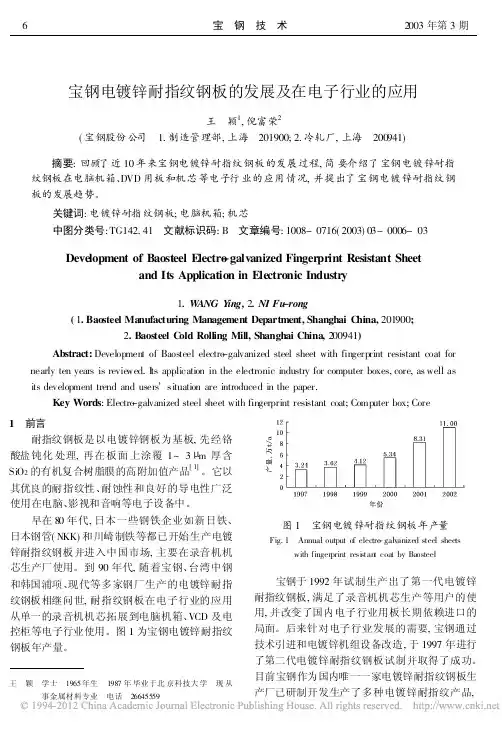

( 2) 第二阶段( 1995 年) : 由于宝 钢生产的第 一代电镀锌耐指纹钢板的导电性、涂装性较差, 难 于满足用户使用要求, 于 1995 年开始进行了新型 耐指纹涂料的试验室研制工作。1996 年底, 宝钢 引进日本新日铁生产技术并对 2030 冷轧电镀锌 机组进行了改造, 在原有的电镀锌机组设备基础 上增加了电解钝化和辊涂装置, 生产出了第二代 电镀锌耐指纹钢板, 牌号 为 SECCN2( 膜厚 1 Lm) 和 SECCN4( 膜厚 3 Lm) 。
宝钢三个阶段生产的电镀锌耐指纹钢板的特 点见表 1。
表 1 三个阶段生产的耐指纹产品特点
Table 1 Characteristics of fingerprint resistant steel sheet in three stages
为汗液模拟介质, 用色差计测 $E 值对耐指纹性 作半定量测定, 参考值为 $E [ 2。
一个主要用途是生产 VCD、DVD 和卡 CD 等机芯 产品。随着影视设备和汽车音响的不段更新, 影 视设备和汽车音响生产厂对机芯用钢如厚度公差 和硬度提出了新的要求。近二年, 宝钢通过钢种 成分和工艺的优化, 研制生产出了机芯用高硬度 电镀锌耐指纹钢板, 国内几大机芯生产厂已全部 使用宝钢产品。用于制造 VCD、DVD 等机芯用宝 钢电镀锌耐指纹钢板质量与性能见表 3。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
240! 烘烤试样 20 m in后 自然冷却, 往复进 行, 共 4 次。 采 用 美 国 H unter Lab 公 司 的 M in iscan 色差仪测试烘烤前后板面的色差。 2. 5 耐指纹性
钢板表面涂少量凡士林, 用脱脂棉均匀涂开, 并擦除多余部 分。采用 美国 H unter Lab公 司的 M in iscan色差仪测试涂凡士林前后板面的色差。 2. 6 耐溶剂性
2. 1 耐蚀性 盐雾试验按照标准 ASTM B117进行, 并根据
试样产生白锈面积的百分比评价其耐蚀性能。对 试样分别进行平面部位、加工部位和碱性脱脂后 的耐蚀性考核。其中, 加工部位采用杯突试验机 对试样进行 6 mm 的挤压加工; 碱性脱脂过程是 配制 浓 度为 20g/L 的 日本 帕 卡 濑 精产 脱 脂 剂 FC- 364S, 加热到 50! , 将试样置于脱脂装置中, 喷淋 2 m in。进行盐雾试验的试样所有切口用胶 带密封。 2. 2 导电性
试验结果见表 3, 可以看到, 分别经过 80% 乙 醇、丁酮、凡士林擦拭, 耐指纹膜没有明显变化, 色 差 ( E )值均小于 3。产品涂装后, 经过百格、冲 击试验, 胶带黏撕漆膜基本不脱落。
表 3 耐指纹性和耐溶剂性及漆膜附着性
Tab le 3 F inge rprint resistance, solvent res istance and coating adhesion prope rty
3 试验结果
3. 1 耐蚀性 试样在经过碱液脱脂后表面没有观察到耐指
纹膜被明显破坏。图 3为未脱脂和经碱液脱脂的 试样盐雾试验的白锈情况, 如图所示, 脱脂后的试 样经过 72 h盐雾试 验后, 其耐蚀性小 幅劣化, 出
图 3 碱洗后耐蚀性
F ig. 3 Co rrosion resistan ce of the sh eet a fter alka line d eg reas ing
K ey w ords: hot d ip ga lvan ized shee;t chrome free; anti fingerprint sheet
0 前言
热镀锌无铬耐指纹钢板是钢铁企业为迎合众 多家用电器和办公自动化设备制造商制定的使用 不含 Cr6 + 钢铁产品政策而提供的对环境更加友 好的产品。耐指纹钢板以其优越的耐指纹性、耐 蚀性、导电性, 广泛应用于电脑、通讯产品、消费类 电子产品等统称为 3C 的行业, 是家电用 钢系列
3. 4 耐高温性 部分用户在产品制造过程中由于返工需要, 使
零部件反复进入涂料固化炉, 故希望耐指纹产品在 经过数次高温烘烤后, 表面不发生明显黄变。由于 耐指纹膜中含有机成分, 达到此要求难度较高。目 前, 宝钢热镀锌耐指纹产品基本能达到烘烤前后色 差 ( E )小于 3。图 7、8为产品在经过 4次 240! 高
分别将沾有 80% 乙醇、丁酮的医用纱布擦拭 有机膜表 面 30 次、20 次, 恒定 压力。采用美 国 H unter Lab公司的 M in iscan色差仪测试试验前后 板面的色差。 2. 7 漆膜附着性
在试样表面用静电粉末喷涂机喷涂环氧型粉 末涂料, 经烘烤后形成 60~ 80 m 的漆膜。对漆 膜进行百格试验 (间隔 1 mm)和冲击试验 ( 5 J), 并用胶带黏撕, 观察是否有漆膜脱落, 以此评价漆 膜附着性。同时, 将试样置于沸水中 1 h, 然后进 行相同的百格、冲击试验。
采用三菱化学的 LORESTA EP MCP T360低 阻抗分析仪, BSP 探头 (内针长 2. 2 mm, 针尖半径 为 0. 37 mm, 弹簧压力为 210 g/针 ), 恒定压下力 和探头距离。试样尺寸 300 mm 300 mm, 等分 为 16格, 测试表面电阻小于 1 m 的通过率。
3. 2 导电性 为保证电子、电器外壳具有良好的耐静电性
能, 3C制造商一般要求耐指纹产品表面电阻小于 1 m 。图 6显示的是试样耐指纹膜厚与表面电 阻的关系, 当膜厚小于 1 g /m2时, 表面电阻为 0. 2 m 左右, 且通过 率达到 90% 以上; 当膜厚 大于 1. 5 g /m2 时, 表面 电阻值开始不 稳定, 且不 导通 ( overload)率增加。因此, 对本产品导电性而言, 耐指纹膜厚宜控制在 1 g /m2左右。
ZH U Lan ( R esea rch Inst itu te, B aoshan Iron & S teel C o. , L td. , Shangha i 201900, C h ina )
A bstra ct: The coating structures of hot dip ga lvan ized ant i fingerprin t chrom ium steel and chrome free ant i fingerprint stee l were compared. Characterist ics of Baosteel chrome free hot d ip galvanized anti fingerprint sheets were studied, inc lud ing their corrosion resistance, fingerprin t resistance and conduct ivity. A ccord ing to the requ irements of home app liances users, the eva luation method of the sheet such as hum id ity resistance, high temperature resistance, solvent resistance and coating adhesion property were redesigned. The relat ionship between the th ickness of the ant i fingerprint film, the surface resistance of the sheets and the ir passing rate were e laborated. The resu lts show that Baostee l chrome free hot dip ga lvan ized ant i fingerprin t sheets properties are good. They can basically satisfy users requiremen ts.
38
宝钢技术
2010年第 6期
现少量白锈, 未脱脂试样可在较长时间内保持良 好的耐蚀性。图 4显示了经过 6 mm 杯突试验后 的试样耐蚀性 情况, 72 h盐雾 试验后, 加 工部位 出现少量白锈, 图 5为实物图片。
3. 3 耐湿热性 耐湿热性试验是为了考察产品在经过较严酷
的高温高湿运输仓储后能否保持表面不发黑、不 产生白锈而设计的实验室模拟试验, 该试验与实 际情况有较好的关联性。表 2 为产品经过 120 h 湿热单张和叠片试验后表面情况, 与未做湿热试 验的样品比较, 色差 ( E )小于 3, 没有明显差别。
牌号
后处理 方式
40 / 40 DC51D+ Z 无铬有机薄膜
2. 3 耐湿热性 将试样去毛刺面相叠后恒定压力放置在夹具
中, 置于日本 ESPEC 公司的 PL - 3KP 型恒温恒 湿箱, 试验条件为温度 49! 、湿度 98% , 连续试验 120 h。观察试样产生白锈面积百分比, 并采用美 国 H unter Lab公司的 M iniscan 色差仪测试试验前 后板面的色差。 2. 4 耐高温性
1 产品结构
传统的含铬耐指纹钢板基本结构为镀锌钢板 + 铬酸盐层 + 有机薄膜 , [ 2] 其中致密的铬酸盐层 具有优良的耐蚀性及自修复功能, 表层的有机膜 则可以有效隔绝水和氧等环境介质。宝钢热镀锌
朱 岚 宝钢热镀锌无铬耐指纹产品
37
无铬耐指纹产品 基本结构为镀 锌钢板 + 含缓蚀 剂、树脂的有机薄膜。这层有机薄膜有优良的导 电性, 同时具有阻挡腐蚀介质的壁垒效应。图 1、 2 分 别为 有铬耐 指纹 和无 铬 耐 指纹 产 品 的镀 层 和 涂层结构。
关键词: 热镀锌板; 无铬; 耐指纹板 中图分类号: TG174. 4 文献标志码: B 文章编号: 1008- 0716( 2010) 06- 0036- 04 do:i 10. 3969 / .j issn. 1008- 0716. 2010. 06. 010
Baosteel s H ot d ip G a lvan ized S teel Sheets w ith a Chrom e free An ti fingerp r in t L ayer
朱 岚 助理研究员 1978年生 2001 年毕业于华东师范大学 现从事金属表面处理研究 电话 26648714 E m a il zhu lan@ baostee .l com
产品中的高 附加值产 品 [ 1] 。目前 国外主流 钢厂 如新日铁、JFE、韩国东部的热镀锌耐指纹产品质 量稳定, 市场认可度高, 国内宝钢、鞍钢、武钢、马 钢也均具备量产的能力。本文着重介绍了宝钢热 镀锌 耐指纹 产品 的结构 特点、产品 性能和 使用 特性。
参考文献
[ 1] A tsush i Morish ita. E lectro and H ot dip Galvan ized Steel Sheets w ith C hrom ate free T reatm en t Layer on th e Surface, # Z INKOTE 21 and # S ILVER ZINC 21 [ J ]. N ippon S teel T echn ical R eport, 2003, 87 ( 1): 30 - 33.
