宝钢连续热镀锌钢板、带BQB420-200
==> 下载标准原文(PDF) <==连续热镀锌/锌铁合金钢板及钢带(Q/BQB 420-2003 代替Q/BQB 420－2001 Q/BQB 422－2000 BZJ 421－1999)1 范围本标准规定了连续热镀锌/锌铁合金钢板及钢带的分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及质量证明书等。
本标准适用于宝山钢铁股份有限公司以冷连轧或热连轧钢带为基板，通过连续热镀工艺生产的热镀锌/锌铁合金钢板及钢带，以下简称钢板及钢带。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222－1984 钢的化学分析用试样取样法及成品化学成分允许偏差 GB/T 223 钢铁及合金化学分析方法GB/T 228－2002 金属材料 室温拉伸试验方法 GB/T 232－1999 金属材料 弯曲试验方法 GB/T 1839－1993 钢铁产品镀锌层质量试验方法GB/T 2975－1998 钢及钢产品力学性能试验取样位置及试样制备 GB/T 5027－1999 金属薄板和薄带塑性应变比（r值）试验方法 GB/T 5028－1999 金属薄板和薄带拉伸应变硬化指数（n值）试验方法 GB/T 8170－1987 数值修约规则Q/BQB 301-2003 热连轧钢板及钢带的尺寸、外形、重量及其允许偏差 Q/BQB 400-2003 冷轧产品的包装、标志及质量证明书Q/BQB 401-2003 冷连轧钢板及钢带的尺寸、外形、重量及其允许偏差3 术语和定义 3.1 纯锌镀层热镀锌生产线上生产的由纯锌组成的镀层（锌液槽中的锌含量不小于97%）。
3.2 锌铁合金镀层热镀锌生产线上生产的通过合金化处理在整个镀层上所形成的锌铁合金层，镀层中铁含量为7～15％。
宝钢热镀锌板标准
宝山钢铁股份有限公司企业标准连续热镀锌/锌铁合金镀层钢板及钢带(Q/BQB 420-2009 代替Q/BQB 420-2003、BZJ 421-2005、BZJ 422-2007)1 范围本标准规定了连续热镀锌/锌铁合金镀层钢板及钢带（以下简称钢板及钢带）的术语和定义、分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及检验文件等。
本标准适用宝山钢铁股份有限公司生产的厚度为0.30mm～3.0mm的钢板及钢带，主要用于制作汽车、建筑、家电等行业的内外覆盖件和结构件。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222-2006 钢的成品化学成分允许偏差GB/T 228-2002 金属材料 室温拉伸试验方法GB/T 1839-2008 钢产品镀锌层质量试验方法GB/T 2975-1998 钢及钢产品 力学性能试验取样位置及试样制备GB/T 4336-2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 5027-2007 金属材料 薄板和薄带 塑性应变比（r值）的测定GB/T 5028-2008 金属材料 薄板和薄带 拉伸应变硬化指数（n值）的测定GB/T 8170-2008 数值修约规则与极限数值的表示和判定GB/T 20066-2006 钢和铁 化学成分测定用试样的取样和制样方法GB/T 20123-2006 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法(常规方法)GB/T 20125-2006 低合金钢 多元素含量的测定 电感耦合等离子体原子发射光谱法GB/T 20126-2006 非合金钢 低碳含量的测定 第2部分：感应炉(经预加热)内燃烧后红外吸收法Q/BQB 400 冷轧产品的包装、标志及检验文件3 术语和定义下列术语和定义适用于本标准。
宝钢彩涂板说明

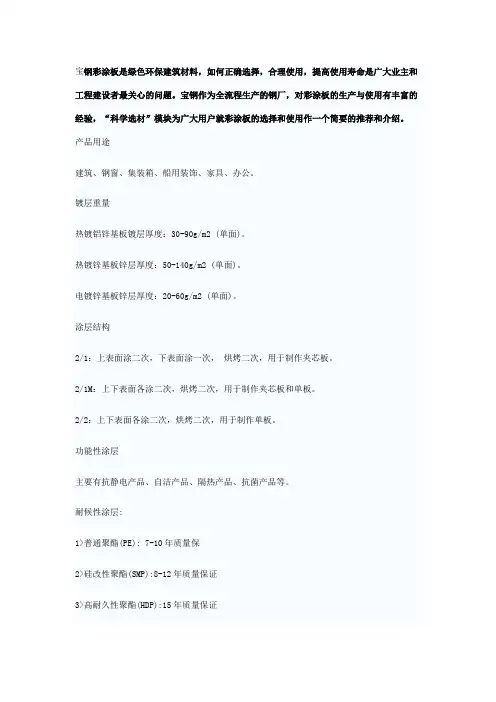

宝钢彩涂板是绿色环保建筑材料，如何正确选择，合理使用，提高使用寿命是广大业主和工程建设者最关心的问题。
宝钢作为全流程生产的钢厂，对彩涂板的生产与使用有丰富的经验，“科学选材”模块为广大用户就彩涂板的选择和使用作一个简要的推荐和介绍。
产品用途建筑、钢窗、集装箱、船用装饰、家具、办公。
镀层重量热镀铝锌基板镀层厚度：30-90g/m2 (单面)。
热镀锌基板锌层厚度：50-140g/m2 (单面)。
电镀锌基板锌层厚度：20-60g/m2 (单面)。
涂层结构2/1：上表面涂二次，下表面涂一次，烘烤二次，用于制作夹芯板。
2/1M：上下表面各涂二次，烘烤二次，用于制作夹芯板和单板。
2/2：上下表面各涂二次，烘烤二次，用于制作单板。
功能性涂层主要有抗静电产品、自洁产品、隔热产品、抗菌产品等。
耐候性涂层:1>普通聚酯(PE): 7-10年质量保2>硅改性聚酯(SMP):8-12年质量保证3>高耐久性聚酯(HDP):15年质量保证4>氟碳彩涂板(PVDF):20年质量保证经典颜色：用户订货量最多的颜色。
可供颜色：除经典颜色外宝钢可提供的颜色。
除以上颜色外宝钢还可根据用户需求定制。
基板及适用镀铝锌基板：耐蚀性优异，主要适用于建筑外板。
热镀锌基板：耐蚀性优良，较适用于建筑外板，也可用于建筑内板和部分家电用钢。
基板类型一般用冲压用深冲压用结构用热镀铝锌 TDC51D+AZ TDC52D+AZ TDC53D+AZ、TDC54D+AZ TS250GD+AZ、TS300GD+AZ、TS350GD+AZ、TS550GD+AZ热镀锌 TDC51D+Z TDC52D+Z TDC53D+Z、TDC54D+Z TS280GD+Z、TS350GD+Z、TS550GD+Z镀层重量范围基板类型公称镀层重量（克/平方米）使用环境的腐蚀性低中高热镀铝锌合金基板 50/50 60/60 75/75热镀锌基板 90/90 125/125 140/140电镀锌基板 40/40 60/60 -注：使用环境的腐蚀性很低和很高时，镀层重量由供需双方在订货时协商。
宝钢热镀锌标准QBQB 420-2018 热镀锌
Q/BQB 420－2001，Q/BQB 420－2003，Q/BQB 420－2009,Q/BQB 420－2014。
II
Q/BQB 420—2018
1 范围
热镀锌/锌铁合金/锌镁合金镀层钢板及钢带
本标准规定了热镀锌/锌铁合金/锌镁合金镀层钢板及钢带(以下简称钢板及钢带)的术语和定义、分 类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及检验文件等要求。
3 术语和定义
下列术语和定义适用于本.1 热镀纯锌镀层 hot-dip zinc coating(Z)
热镀锌生产线上，将经过预处理的钢带浸入熔融锌液中所得到的镀层。熔融锌液中锌含量应不小于 99%。 3.2 热镀锌铁合金镀层 hot-dip zinc-iron alloy coating(ZF)
钢的显微组织主要为铁素体和(或)贝氏体组织。在铁素体和(或)贝氏体基体上，通常分布少量的马 氏体、残余奥氏体和珠光体组织。通过添加微合金元素Ti或Nb，形成细化晶粒或析出强化的效应。这种
2
Q/BQB 420—2018
钢具有非常高的抗拉强度。与同等抗拉强度的双相钢相比，其屈服强度明显要高很多。这种钢具有较高 的能量吸收能力和较高的残余应变能力。 3.11 淬火延性钢 quenching and partitioning Steel(QP)
钢的显微组织主要为铁素体和马氏体，马氏体组织以岛状弥散分布在铁素体基体上。双相钢具有低 的屈强比和较高的加工硬化指数以及烘烤硬化值，是结构类零件首选材料之一。 3.9 相变诱导塑性钢 transformation induced plasticity steels(TR)
钢的显微组织为铁素体、贝氏体和残余奥氏体，其中，残余奥氏体的含量最少不低于5%。在成形过 程中，残余奥氏体可相变为马氏体组织，具有较高的加工硬化率、均匀伸长率和抗拉强度。与同等抗拉 强度的双相钢相比，具有更高的延伸率。 3.10 复相钢 complex phase steels(CP)
II
Q/BQB 420—2018
1 范围
热镀锌/锌铁合金/锌镁合金镀层钢板及钢带
本标准规定了热镀锌/锌铁合金/锌镁合金镀层钢板及钢带(以下简称钢板及钢带)的术语和定义、分 类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及检验文件等要求。
3 术语和定义
下列术语和定义适用于本.1 热镀纯锌镀层 hot-dip zinc coating(Z)
热镀锌生产线上，将经过预处理的钢带浸入熔融锌液中所得到的镀层。熔融锌液中锌含量应不小于 99%。 3.2 热镀锌铁合金镀层 hot-dip zinc-iron alloy coating(ZF)
钢的显微组织主要为铁素体和(或)贝氏体组织。在铁素体和(或)贝氏体基体上，通常分布少量的马 氏体、残余奥氏体和珠光体组织。通过添加微合金元素Ti或Nb，形成细化晶粒或析出强化的效应。这种
2
Q/BQB 420—2018
钢具有非常高的抗拉强度。与同等抗拉强度的双相钢相比，其屈服强度明显要高很多。这种钢具有较高 的能量吸收能力和较高的残余应变能力。 3.11 淬火延性钢 quenching and partitioning Steel(QP)
钢的显微组织主要为铁素体和马氏体，马氏体组织以岛状弥散分布在铁素体基体上。双相钢具有低 的屈强比和较高的加工硬化指数以及烘烤硬化值，是结构类零件首选材料之一。 3.9 相变诱导塑性钢 transformation induced plasticity steels(TR)
钢的显微组织为铁素体、贝氏体和残余奥氏体，其中，残余奥氏体的含量最少不低于5%。在成形过 程中，残余奥氏体可相变为马氏体组织，具有较高的加工硬化率、均匀伸长率和抗拉强度。与同等抗拉 强度的双相钢相比，具有更高的延伸率。 3.10 复相钢 complex phase steels(CP)
宝钢电镀锌生产线基本情况介绍
宝钢电镀锌生产线基本情况介绍
1 宝钢3条电镀锌生产线简介
目前，宝钢拥有3条电镀锌板生产线，也是国内最大的电镀锌板生产厂家，生产能力为75万t/a。
1号1750mm电镀锌线主要生产家电板，不能生产汽车面板，2号1550mm电镀锌线主要生产家电、汽车板。
宝钢3号电镀锌生产线—2030冷轧电镀锌机组于今年8月底热负荷试车，10月份正式投产，设备产能为30万，主要生产耐指纹电镀锌产品。
3条电镀锌线的基本情况见表1。
表1 宝钢电镀锌板生产线基本情况
宝钢电镀锌通常可供规格范围：厚度0.5 ～ 2.0mm，宽度900 ～ 1550mm，钢板长度1000～ 6000mm，钢带内径610mm。
主要牌号及标准见表2。
表2 宝钢电镀锌的主要牌号及标准
2宝钢2030mm电镀锌生产线产品情况
宝钢新增第3条2030冷轧电镀锌机组工程是在原有主厂房内新建一条30万t/a耐指纹电镀锌机组生产线。
机组线全长256米，施工内容主要包括原瓦楞机组拆除、新增一条电镀锌机组及其辅助设施等，新增项目主要内容包括：工艺设备1622吨，起重设备213吨，通风设备53套，给排水、热力设备147套/只，工艺介质循环系统1002台/套，机械设备总重约2100吨；管道包括工艺介质管道5300米，外部综合管道6350米，循环水管道2200米。
生产线产品情况见表3。
表3 宝钢2030mm电镀锌生产线按厚度和宽度产品情况单位：mm。
宝钢-镀锌产品及使用技术
热镀锌合金 化GA
＋+ ＋＋＋ ＋＋＋ ＋＋＋ ＋ ＋＋
冷轧钢板和镀锌钢板比较
性能 耐蚀性 成形性 焊接性 涂装性 力学性能
冷轧钢板 ＋ ＋＋＋ ＋＋＋ ＋＋＋
镀锌钢板 ＋＋＋ ＋＋不同镀层影响不同 ＋＋不同镀锌影响不同 ＋＋ 合金化镀层降低r值和延伸率
发展趋势 比率下降 比率上升
镀层的有关参数
镀锌层表面形貌
热镀锌GI（平整后）
镀锌层表面形貌热镀锌G来自（平整前）镀锌层表面形貌
热镀锌GA
镀锌层表面形貌
电镀锌EG
镀锌钢板特性比较（USINOR）
特性
成形性 焊接性 涂装性 耐蚀性 电泳涂装 涂层结合力
电镀锌EG 热镀锌GI
＋＋ ＋＋ ＋＋＋ ＋＋＋ ＋＋＋ ＋＋
＋＋＋ ＋＋ ＋＋＋ ＋＋＋ ＋＋ ＋＋
镀锌钢板成形行为
镀锌钢板的成形行为与冷轧钢板存在明 显的不同。 用常规力学性能指标（YP、TS、EL、N、 R）来评价镀锌钢板成形性离散度大。 镀层种类、镀层成分、表面粗糙度等影 响镀锌钢板成形行为。
镀锌钢板成形行为
开裂位置
各种开裂对应在FLD曲线 上的位置
镀锌钢板成形行为
No 材料 板 厚 (mm)
宝钢热镀锌技术和特点（1800）
1#CGL：GI零锌花、GA、2个锌锅互换、新日 铁技术、年产量45万吨、规格0. 5/3.0mm、宽 度800/1730mm、钝化、涂油、预留预磷化。
2#CGL：GI零锌花、川崎技术、年产量35万吨、 规格0.30/1.6mm、宽度800/1630mm、钝化、涂 油、有机涂膜。
电泳电压
300 V
300 V
260 V
7.3-9.7 KA
宝钢QBQB420-2014热镀锌锌铁合金镀层钢板及钢带
HC380/590TRD+Z, HC380/590TRD+ZF HC400/690TRD+Z, HC400/690TRD+ZF
相变诱导塑性钢
HC420/780TRD+Z, HC420/780TRD+ZF
HC500/780CPD+Z, HC500/780CPD+ZF
HC700/980CPD+Z, HC700/980CPD+ZF HC825/1180CPD+Z
HC250/450DPD+Z,HC250/450DPD+ZF
HC300/500DPD+Z,HC300/500DPD+ZF
HC280/590DPD+Z, HC280/590DPD+ZF
HC340/590DPD+Z, HC340/590DPD+ZF
(B340/590DPD+Z), (B340/590DPD+ZF) HC420/780DPD+Z, HC420/780DPD+ZF
应不小于 99%。随后，通过合金化处理工艺在整个镀层上形成锌铁合金层，合金镀层中铁 含量通常为 7～15%。 3.3 无间隙原子钢 interstitial free steels 无间隙原子钢是在超低碳钢中加入适量的钛或铌，使钢中的碳、氮间隙原子完全被固定成 碳、氮化物，钢中没有间隙原子存在的一类钢。
2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适
用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。 GB/T 222-2006 钢的成品化学成分允许偏差
GB/T 228.1-2010 金属材料 拉伸试验 第 1 部分：室温试验方法
宝钢镀锌板标准介绍
宝钢镀锌板标准介绍
宝钢镀锌板是宝山钢铁集团公司生产的一种防腐蚀材料，是将冷轧钢板经过酸洗、溶锌、烘烤等工艺处理后，在钢板表面形成一层锌铁合金的镀层。
它具有优良的耐候性、防腐性和装饰性能。
宝钢镀锌板的标准主要分为两个方面：镀层标准和尺寸标准。
1. 镀层标准：
宝钢镀锌板的镀层标准主要包括以下几个方面：
- 镀层质量：镀锌层的质量分为普通锌镀层和增强锌镀层两个级别，分别用G和A表示。
- 镀锌量：表示镀锌层的重量，一般有两个方法表示，一个是镀锌层的平均厚度，另一个是镀锌层的质量，以Z表示。
- 镀锌层的均匀性：表示镀锌层在钢板表面的分布均匀度。
2. 尺寸标准：
宝钢镀锌板的尺寸标准主要包括以下几个方面：
- 长度和宽度：指镀锌板的长边和短边的尺寸范围。
- 厚度：指镀锌板的厚度范围。
- 克重：指镀锌板的单位面积质量，一般以克/平方米表示。
总体来说，宝钢镀锌板的标准包括镀层质量、镀锌量、镀锌层的均匀性以及尺寸范围等方面的要求，这些标准保证了宝钢镀锌板的质量和应用性能。
宝钢热镀锌板标准
宝山钢铁股份有限公司企业标准连续热镀锌/锌铁合金镀层钢板及钢带(Q/BQB 420-2009 代替Q/BQB 420-2003、BZJ 421-2005、BZJ 422-2007)1 范围本标准规定了连续热镀锌/锌铁合金镀层钢板及钢带（以下简称钢板及钢带）的术语和定义、分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及检验文件等。
本标准适用宝山钢铁股份有限公司生产的厚度为0.30mm～3.0mm的钢板及钢带，主要用于制作汽车、建筑、家电等行业的内外覆盖件和结构件。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222-2006 钢的成品化学成分允许偏差GB/T 228-2002 金属材料 室温拉伸试验方法GB/T 1839-2008 钢产品镀锌层质量试验方法GB/T 2975-1998 钢及钢产品 力学性能试验取样位置及试样制备GB/T 4336-2002 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T 5027-2007 金属材料 薄板和薄带 塑性应变比（r值）的测定GB/T 5028-2008 金属材料 薄板和薄带 拉伸应变硬化指数（n值）的测定GB/T 8170-2008 数值修约规则与极限数值的表示和判定GB/T 20066-2006 钢和铁 化学成分测定用试样的取样和制样方法GB/T 20123-2006 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法(常规方法)GB/T 20125-2006 低合金钢 多元素含量的测定 电感耦合等离子体原子发射光谱法GB/T 20126-2006 非合金钢 低碳含量的测定 第2部分：感应炉(经预加热)内燃烧后红外吸收法Q/BQB 400 冷轧产品的包装、标志及检验文件3 术语和定义下列术语和定义适用于本标准。
宝钢热镀锌产品手册
3
宝钢热镀铝锌产品承诺书
Product warranty of Baosteel’s hot-dip Al-Zn coated steel sheets
4
订货所需信息
Info for order
Introduction to the hot-dip Al-Zn coated steel sheet 热镀铝锌钢板介绍
Al-Zn Alloy-Coated
ඤ!!܆୩!ႋ
Content 目 录
1
热镀铝锌钢板介绍
Introduction to the hot-dip Al-Zn coated steel sheet
2
宝钢热镀铝锌产品规格
Specs of Baosteel’s hot-dip Al-Zn coated steel sheets
anodic reaction: Zn-2e=Zn2+ ( The alloy coating loses electron ) cathode reaction: Fe2++2e=Fe (Fe gains electron reaction, being protected)
6
Introduction to the hot-dip Al-Zn coated steel sheet
15 Zn
10 Al-Zn
5 Al
0
2 4 6 8 10 12 14
曝晒时间/年
Exposure duration per year
中等海洋性气候 Moderate marine climate
平均腐蚀损失/µm
Average corrosion rate/µm
平均腐蚀损失/µm
