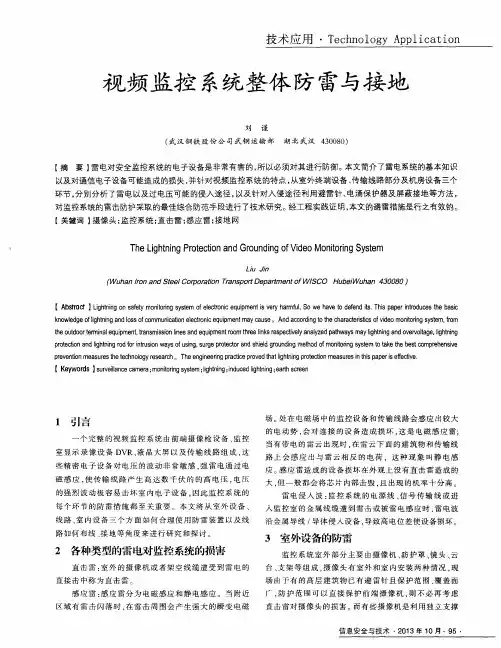

视频监控系统防雷接地介绍

视频监控系统防雷接地⒈引言
⑴目的
⑵范围
⑶参考资料
⒉防雷接地概述
⑴雷击对视频监控系统的影响
⑵防雷接地的重要性
⑶相关法律法规及标准
⒊防雷接地设计
⑴视频监控系统的建筑结构布置
⑵接地系统设计原则
⑶接地系统的组成
⑷接地系统的布置规划
⑸接地系统的施工要求和方法
⒋防雷设备选型
⑴天线避雷器
⑵避雷针
⑶统一接地装置
⑷防雷接地导线
⑸其他防雷设备
⒌防雷接地系统的维护与检测
⑴接地系统的定期检测
⑵接地系统的维护与保养
⑶接地系统故障的排除与修复⒍附件
⑴接地系统设计图纸
⑵接地系统施工方案
⑶接地系统维护记录表
⑷其他相关附件
附录：
法律名词及注释：
⒈雷击：指由于大气中的静电积累以及雷暴等原因而导致的高能电流通过物体引起的瞬时电击现象。

⒉防雷接地：指通过引入直接接触地，将雷电击中的电流安全地排入地下的一种防护措施。

⒊视频监控系统：指通过摄像头或其他传感器采集图像或视频信号，并通过观察、记录或传输等方式进行监控、管理或控制的系统。

本文档涉及附件：
⒈接地系统设计图纸：详细展示了视频监控系统的接地系统布置和连接方式。

⒉接地系统施工方案：描述了接地系统的施工步骤、材料和要求，供施工人员参考。

⒊接地系统维护记录表：用于记录接地系统的定期检测、维护和排除故障的情况。

弱电视频监控立杆防雷接地设计方案如下：一、设计原则1.确保人身安全。

2.保护器不影响被保护设备的正常工作。

3.雷击产生冲击波时，所采用的防护器件应有低阻抗，将冲击电流直接导入大地而不产生危险的冲击对地电位差。

4.防护器件应有较高的承受冲击能量的能力，并有规范的接地系统。

二、防雷系统1.室外摄像机防雷：室外摄像机安装时，应将摄像机的金属外壳与立杆内的钢筋相连接，并做好接地处理，同时对于室外的摄像头应选用具备防雷击功能的设备。

2.立杆接地：立杆基础应设置接地网，接地网应采用热镀锌扁钢焊接成网，焊接点需要做防腐处理，基础接地电阻应小于4欧姆。

3.接地线缆：应使用截面积不小于16平方毫米的多股铜芯线作为接地线缆，接地线缆应从杆体底部穿入与接地网连接。

4.防雷器：在摄像头处安装防雷器，将摄像头的视频线连接到防雷器的输入端子上，防雷器的输出端子则连接到摄像头的视频线上，防雷器接地线应与立杆基础接地网连接。

三、监控杆监控杆高度、位置及材料可根据具体环境和监控需求确定，应保证杆体稳定性和防风能力。

立杆的支臂为碳钢管（Q235），直径60mm，壁厚3mm（部分立杆高度可根据实际要求按比例减少）。

摄像机立杆表面热镀锌后用专用设备对其表面进行抛光处理，采用活碳酸漆，再静电喷塑对其表面处理。

镀锌层厚度≥85um，塑层厚度≥85um，抗风能力≥45m/s，表面层保用五年，摄像机立杆保用二十年，紧固件螺钉及螺母为不锈钢。

四、室外机箱室外机箱结构为露天防雨箱设计。

机箱高度为300mm，宽度为200mm，厚度为150mm 米。

箱体防护等级达到IP54防护等级。

需要有机箱基础，整体美观，表面喷涂明显的警示标志，机箱离地面高度不小于300mm。

以上信息仅供参考，具体方案应根据实际情况制定。

如有需要，建议咨询专业防雷接地工程师或查阅相关行业规范和标准。

视频监控系统的防雷措施随着科技的发展和安全意识的增强，视频监控系统在各类场所得到了广泛应用。

然而，雷电活动在某些地区和季节频繁发生，给视频监控系统带来了一定的安全隐患。

为了确保视频监控系统的稳定运行和数据的安全性，我们需要采取一系列的防雷措施。

本文将就视频监控系统的防雷措施进行探讨，并提出可行的解决方案。

一、设备的防雷保护1.1 接地系统建设视频监控设备通过良好的接地系统可以将雷击产生的过电流迅速引导到接地体上，从而减小对设备的影响。

因此，在安装视频监控设备时，应确保接地系统的设计与铺设符合规范要求。

首先，需要挖掘足够深度的坑和填充具备良好导电性能的接地体；其次，保证接地体与设备的连接良好，并避免接地线路与其他干扰源相交叉，以免产生不必要的干扰。

1.2 避雷针的安装对于大型视频监控系统，尤其是安装在高楼大厦上的系统来说，安装避雷针是非常必要的。

避雷针可以最大程度地吸引雷击，将雷击产生的过电流引导入接地系统，避免过电流对监控设备产生损坏。

因此，在安装视频监控系统时，应根据实际情况合理安排避雷针的位置和数量，并确保避雷针与接地系统的连接处良好。

二、布线的防雷保护2.1 选用合适的电缆电缆是视频监控系统中不可或缺的部分，选用合适的电缆也是防雷的重要环节之一。

在选择电缆时，应考虑其绝缘材料、耐压等级和抗干扰能力。

绝缘材料对电缆的绝缘性能起着至关重要的作用，应选用具有良好绝缘性能的材料；耐压等级应根据实际环境压力确定，以确保电缆不会在雷击时损坏；抗干扰能力则是保证数据传输质量的关键，应选用能有效抵御干扰的电缆。

2.2 电缆的布线方式电缆的布线方式也对视频监控系统的防雷起到关键作用。

电缆应尽量避免与强电线路、信号线路交叉铺设，以减少雷击对信号的干扰。

在布线过程中，应尽量选择与强电线路垂直或相交角度大于90°的方式，避免电磁感应的影响。

可以结合建筑物的结构，采用内部布线或者地下布线等方式，保证电缆与外界环境的隔离，减少雷击的可能性。

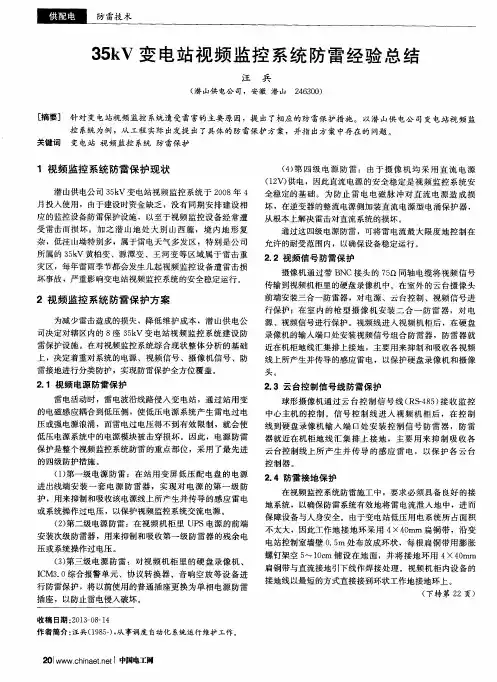

视频监控系统防雷方案一、概述随着科学技术的迅速发展,电子设备特别是弱电设备在各领域中的广泛应用,但是,利用微电子技术生产的设备,它的安全性、可靠性和电磁兼容性已成为人们非常关注的问题。

在实际应用中,各种微电子设备对人为的或自然的电压、电流的冲击越来越频繁,它给我们生活和工作带来了无法估算的损失。

而人为的或自然的电压、电流冲击大多数来源于四个方面:即雷击放电、静电放电、开关动作和强电磁脉冲。

其中雷击入电对电子设备的损坏最为严重,破坏性极大为此,我们认为对雷电电磁脉冲(LEMP)的防护,不但是必要的,而且是必须实施的。

我们国家对雷电防护工作非常重视,在2000年1月1日颁布实施《中华人民共和国气象法》,伴随着国家强制性防雷标准(GB50057-94)的出台,以及因雷击而造成重大损失的雷灾事故不断增多,雷电防护已刻不容缓。

现代防雷技术的原则强调全方位防护、综合治理、层层设防,把防雷看作一个系统工程。

根据国家有关规定,要求在建筑物的内外部各种系统上统一安装防雷装置。

为了规范市场,确保防雷产品的可靠性,工程中使用的防雷产品要有相关部门出具的检测报告。

国家标准中也指出,要做到在建筑物及其内部设备安装了防雷装置以后达到万无一失的水平,从经济角度出发,做到这一点就太浪费了,而且即使按照国家标准规范设计的防雷装置的防雷安全度也并非100%。

本方案依据国家、国际有关标准,本着安全可靠,技术先进,经济合理原则,以及高度负责的精神,并根据贵单位的介绍,精心设计,力求将雷击的损害降到最低点。

二、设计方案1、设计依据国家标准《建筑物防雷设计规范》GB50057-94(2000年版)国家标准《建筑物电子信息系统防雷技术规范》GB50343-94(2004年版)国家标准《民用闭路监视电视系统工程技术规范》GB50198-94国家标准《低压配电设计规范》 GB50054-95《低压配电系统的电涌保护器(SPD)第一部分:性能要求和试验方法》国际标准IEC61312-2《雷电电磁脉冲的防护》第二部分建筑物的屏蔽、内部等电位连接及接地》2、建筑物防雷类别由于本 ? 场所,根据国家标准《建筑物防雷设计规范》GB50057-94(2000年版)提供的建筑物防雷分类标准,本?防雷工程按第?类防雷建筑物设计。

室外监控系统雷电防护解决方案XXX有限公司一：室外摄像头防雷及接地安装示意图：二具体施工步骤：（1）摄像头的直击雷防护室外摄像头一般都放在立杆的顶部，容易遭受直击雷的损坏，因此在摄像头立杆顶安装长达一米的普通避雷针，以防止其被雷击坏。

避雷针应与金属立杆牢固焊接，焊接点应作防腐处理，利用金属立杆作为接地线，用4*40的扁钢将其连接到简易地网角钢处，以便将直击雷电流安全泄放入地。

（2）摄像头的感应雷防护室外摄像头其自身的引雷途径就有：电源、控制和信号线路三种，我们要在引雷的线路上安装相应防雷器对其进行保护。

具体措施：室外摄像头安装的时候，在摄像头进线处各安装一套集电源、控制和信号为一体的德绅系列三合一（或者二合一）视频信号防雷器。

图示为选用德绅系列电源、网络信号二合一防雷器PT-NET2B套，串联在摄像机网络信号输入端，作为对摄像机网络信号的雷电防护。

（3）等电位连接等电位是整体雷电防护的一个重要环节，其它防护措施都要建立在等电位的基础之上，本次方案由于所防护设备比较分散，很难实现整体等电位连接，所以应采用局部等电位连接的措施，以单个被保护设备为单位，实施局部等电位连接，将设备的金属外壳、防雷器、交流工作地及附近的金属部件用导线连接至事先做好的防雷接地上。

具体防护措施：将监控系统控制箱内所有设备金属外壳、网络防雷器接地线、摄像机外壳、金属立杆、控制箱外壳等所有金属部件以及独立接地系统用不小于4mm²的BVR铜导线以最短路径连接，并保证形成电器通路，螺栓连接处作搪锡处理。

（4）防雷接地系统在室外摄像头立杆四周土层较厚的地方，选取合适位置，在地面切割出一个边长为0.5米左右的方形缺口，并挖深至0.7米以上，依次将长度为1.5米的高效铜接地棒垂直砸入地下，共1组，每组2根，使接地电阻达到4欧姆以下。

然后用16 mm²的BVR铜线从已做好的总接地端子端进行有效连接后引至需要接地设备端。

焊接点或无镀锌部分，均应做防腐处理，涂沥青油或防锈漆防腐。

视频监控系统的雷电防护措施发布时间：2021-10-14T10:08:07.038Z 来源：《探索科学》2021年9月上17期作者：樊涛1 黄中根2 [导读] 随着安全要求的日益增强，安全监拉系统的数量越来越多，本文对监控系统中各设备所处位置的不同，阐述了直击雷、雷电波侵入、雷电感应等如何侵袭监控设备造成损坏的途径，分别对前端设备、传输设备、终端设备提出了相应的防护措施，重点指出室外探头与避雷针的接地要严格分开的原因。

又着重对配电系统的雷电防护提出了具体措施，指出电源电涌保护器（SPD）的安装要求和注意事项等。

1、江西巾星防雷科技有限公司樊涛1 江西南昌市 3300462、江西省九江市气象局黄中根2 江西九江 332000【摘要】随着安全要求的日益增强，安全监拉系统的数量越来越多，本文对监控系统中各设备所处位置的不同，阐述了直击雷、雷电波侵入、雷电感应等如何侵袭监控设备造成损坏的途径，分别对前端设备、传输设备、终端设备提出了相应的防护措施，重点指出室外探头与避雷针的接地要严格分开的原因。

又着重对配电系统的雷电防护提出了具体措施，指出电源电涌保护器（SPD）的安装要求和注意事项等。

【关键词】监控设备结构、雷电影响、电源SPD、防护措施。

1、引言监控系统是一种具有以数字和图形方式进行实时记录、监测信息的智能微电子信息设备系统。

它广泛应用于各行各业，特别是用于金融、交通、智能楼宇、保密、指挥等其他重要场所。

由于本身具有的高精度、低电压和低功耗的特性，对雷电特别敏感，它矇受雷击破坏的可能性就大大增加了。

其后果可能会使整个监控系统运行失常，并造成难以估计的经济损失。

为保障监控系统正常可靠运行，采取有效的雷电防护措施是必不可少的。

笔者根据多年来对监控系统的雷电灾害调查数据，进行分析，提出比较经济的设计理念，供雷电防护爱好者探讨。

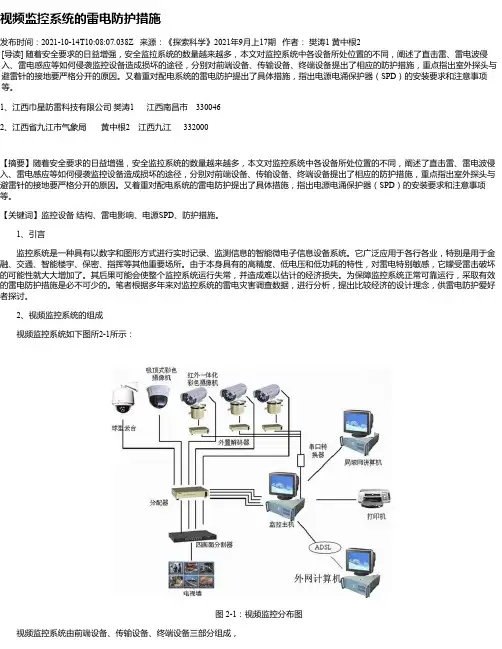

2、视频监控系统的组成视频监控系统如下图所2-1所示：图 2-1：视频监控分布图视频监控系统由前端设备、传输设备、终端设备三部分组成，前端部分：主要由摄像头、云台、防护罩、支架等组成，这些设备与终端设备距离较远，有的安装在室内，有的在室外。

视频监控系统防止雷电袭击的基本措施为了对视频监控系统采取有效的防雷保护措施，保障监控系统正常可靠的运行，我们首先应准确了解视频监控系统的组成以及雷击损害的原因，从而选用合适的防雷保护装置，研究和探讨信号、电源线路的合理布放。

标签：视频监控系统；防雷随着雨季的到来，视频监控系统防止雷电袭击又被提上日程。

为了对视频监控系统采取有效的防雷保护措施，保障监控系统正常可靠的运行，我们首先应准确了解视频监控系统的组成以及雷击损害的原因，从而选用合适的防雷保护装置，研究和探讨信号、电源线路的合理布放。

为提高视频监控系统抗雷电袭击的能力，优化系统的整体防雷水平起到更好的保护作用。

1视频监控系统的组成及雷击损害的原因(1)视频监控系统的组成一般由以下三部分：①前端部分：主要由黑白(彩色)摄像机、镜头、云台、防护罩、支架、解码器等组成。

②传输部分；使用同轴电缆、电线、多芯线采取架空、地埋或沿墙敷设等方式传输视频、音频或控制信号等：③终端部分：主要由画面分割器、监视器、控制设备、录像存储设备等组成。

(2)视频监控系统遭受雷击损害的主要原因。

①直击雷；雷电直接击在露天的摄像机上造成设备损坏或雷电直接击在架空线缆上造成线缆损毁。

这种雷击方式造成的破坏最严重，但出现机率比较小。

②感应雷：又称二次雷，它分为电磁感应和静电感应。

当附近区域有雷击闪落时，在雷击落实通道周围会产生强大的瞬变电磁场。

处在电磁场中的监控设备和传输线路会感应出较大的电动势，这种现象叫电磁感应；当有带电的雷云出现时，在雷云下面的建筑物和传输线路上会感应出与雷云相反的电荷，这种现象叫静电感应。

感应雷造成的设备损坏没有直击雷造成的破坏大，但出现的机率十分高，约占现代雷击事故的80％以上。

③雷电侵入波：监控系统的电源线、信号传输线或进入监控室的其它金属线缆遭到雷击或被雷电感应时，雷电波沿这些金属导线/导体侵入设备，导致高电位差使设备损坏。

2视频监控系统的基本措施(1)前端设备的防雷。

一、概述雷击是年复一年的严重自然灾害之一，随着我国微电子设备内部结构高度集成化（VLSI芯片），从而造成设备耐过电压、耐过电流的水平下降，对雷电（包括感应雷及操作过电压）浪涌的承受能力降低。

众所周知，雷电具有极大的破坏性，其电压高达数百万伏，瞬间电流可高达数十万安培。

雷击所造成的破坏性后果体现于下列三种层次：①设备损坏，人员伤亡；②设备或元器件寿命降低；③传输或储存的信号、数据（模拟或数字）受到干扰或丢失，甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。

目前，世界上各种建筑、设施大多数仍在使用传统的避雷针防雷。

用避雷针防止直接雷击实践证明是经济和有效的。

但是，随着现代电子技术的不断发展，大量精密电子设备的使用和联网，避雷针对这些电子设备的保护却显得无能为力。

避雷针不能阻止感应雷击过电压、操作过电压以及雷电波入侵过电压，而这类过电压却是破坏大量电子设备的罪魁祸首。

每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜，其中安防监控系统因受到雷击引起设备损坏，自动化监控失灵的事件也常有发生。

安防监控子系统中部分前端摄像机设计为室外安装方式，对于雷雨多发地区必须设计安装防雷电系统。

二、方案设计说明系统防雷方案包括外部防雷和内部防雷两个方面:外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。

内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。

通过在需要保护设备的前端安装合适的避雷器，使设备、线路与大地形成一个有条件的等电位体。

将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。

避雷带、引下线（建筑物钢筋）和接地等构成的外部防雷系统，主要是为了保护建筑物本体免受雷击引起的火灾事故及人身安全事故，而内部防雷系统则是防止感应雷和其他形式的过电压侵入设备造成损坏，这是外部防雷系统无法保证的。

监控系统防雷保护措施监控系统防雷保护措施是保障监控设备稳定运行和数据安全的重要工作。

雷电是一种强大的自然灾害，如果没有合理的防雷措施，就有可能导致监控系统瘫痪，设备损坏甚至数据丢失。

因此，制定科学的防雷保护措施对于监控系统的稳定运行至关重要。

首先，合理选择监控设备的安装位置。

在选择设备安装位置时，应避开露天、高地势、开阔的地方，因为这些地方雷电频繁，并且易受雷击。

相反，应选择低地势、有遮挡物的地方进行设备安装，如建筑物或其他高大物体的背面，以减少雷电对设备的直接冲击。

其次，建立有效的接地系统。

良好的接地系统可以将雷电流引入地下，从而保证设备的安全。

接地系统应具备较低的接地电阻，以方便雷电流迅速流入地下。

为了提高接地系统的效果，可以采用立体接地、均匀接地和深接地等措施。

同时，接地电阻应定期检测和维护，确保其处于良好的工作状态。

第三，使用合适的防雷设备。

防雷设备包括避雷针、避雷带等。

避雷针负责引导雷电，将其引入地下，避免对设备造成直接破坏。

避雷带则起到隔离和分流雷电的作用。

在选择和安装防雷设备时，应根据监控系统所处的环境和条件进行合理选择，并确保其符合相关的安全标准和规范。

第四，加装过压保护装置。

过压保护装置能够有效防止由于雷击导致的设备过压烧毁和其他故障。

过压保护装置可通过电压感应器或电气开关等设备实现。

当监控系统遭受雷击时，过压保护装置会通过及时切断电源或引导过大电流流入地下，从而保护设备的安全。

最后，定期进行雷电检测和维护。

监控系统在安装后需要定期进行雷电检测，以确保存在潜在雷击风险的情况能够及时发现并进行修复。

同时，还需要对设备进行定期的维护和清洁，以确保设备的正常运行和防雷措施的有效性。

此外，还需要制定完善的应急预案，以应对雷电灾害可能带来的设备故障和数据丢失等情况。

总而言之，监控系统防雷保护措施的制定与实施对于设备的安全运行具有重要意义。

通过合理选择安装位置、建立有效的接地系统、使用防雷设备、加装过压保护装置，并定期进行雷电检测和维护，可以最大程度地保护监控系统的安全性和稳定性，确保监控设备的正常运行和数据的安全。

室外监控的防雷措施一、室外设备保护直击雷防护:在室外摄象机的支撑杆上端,安装一个小避雷针(PTZ-1.5),高度要高于摄象机,避雷针的引下线,可以直接利用金属杆本身,还可以敷设人工引下线,引下线连接到下端的地网.地网的电阻要小于10欧姆.摄象机的感应雷防护:在摄象机的电源,控制线,视频线路上分别安装防雷器(浪涌保护器)，视频信号线路安装视频防雷器PTV-BNC,控制线路安装防雷器PT-V485，电源线路安装PT-DM40/2.也可以采用三合一集中式防雷器PTV-3/220,把三种信号进行全面保护.此防雷器的地线连接到下面的地网上.沿支撑杆引上去的电源线,视频信号线,控制线要穿金属管敷设,金属管应接到地网上.二、监控机房防雷保护:第一:电源防雷保护在建筑物的总配电上安装第一级电源防雷器,型号是:PT380-80KA,作为整个监控机房第一级电源防雷保护.在机房配电上或UPS电源前安装第二级电源防雷箱,型号是:PT220-40,作为机房设备的第二级电源防雷保护.在显示器、工控机等重要设备前端安装防雷插座ZGJ-10。

第二控制线防雷在进入室内的485控制线路上,安装1个防雷器,型号是PT-V485,第三视频信号防雷器对从室外摄象机引入室内的视频线路安装8个防雷器,型号:PT-BNC第四室内等电位连接在机房内设置一个等电位端子排,把所有防雷器的地线和金属外壳的设备都连接在端子排.三、接地系统在室外的摄象机附近都要就近做一套接地网,如果2个地网之间距离小于20米,2个地网要连接在一起.摄象机和避雷针的地网阻值要小于10欧姆.接地体可以采用镀锌钢管或镀锌角钢. 监控机房的地网要小于4欧姆.考虑到接地空间的限制,可以采用高科技的普天接地系统2000，该系统包含郑州普天接地模块PTD-3和镀铜接地极，接地效果好，抗腐蚀性强.。

视频监控系统防雷接地说明：本文档为视频监控系统防雷接地的详细指南，旨在帮助用户正确安装和维护视频监控系统的防雷接地设备。

请严格按照本文档的要求进行操作，并遵守相关法律法规。

第一章：概述1.1 目的本章节介绍本文档的目的和范围，以及视频监控系统防雷接地的重要性和作用。

1.2 适用范围本章节详细说明适用范围，包括使用本文档的对象、涉及的视频监控系统类型、安装位置等。

第二章：基本概念2.1 接地概念本章节介绍接地的基本概念，包括接地的定义、作用、分类等。

2.2 防雷概念本章节介绍防雷的基本概念，包括防雷的定义、作用、原理等。

第三章：防雷接地设计要求3.1 视频监控系统的防雷要求本章节详细介绍视频监控系统的防雷要求，包括接地电阻、接地方式、接地装置选型等。

3.2 接地设备的选用和安装本章节详细介绍接地设备的选用和安装，包括接地极、接地棒、接地线等设备的选型和安装要求。

第四章：施工和维护4.1 防雷接地施工要求本章节详细介绍防雷接地施工的要求，包括施工流程、施工注意事项、施工材料要求等。

4.2 防雷接地维护要求本章节详细介绍防雷接地维护的要求，包括定期检查、保养、修复等。

第五章：常见问题及解决方案5.1 接地电阻过大如何处理本章节接地电阻过大时的常见问题及相应的解决方案。

5.2 接地线异常断开如何处理本章节接地线异常断开时的常见问题及相应的解决方案。

第六章：附件本文档所涉及的附件包括相关图纸、表格、示意图等，请参阅附件部分。

法律名词及注释：1：接地电阻：接地系统与大地之间的电阻。

2：接地方式：接地系统的接地方式，包括单点接地、网状接地、混合接地等。

3：接地装置：用于接地的设备，包括接地极、接地棒、接地线等。

说明：1、本文档涉及的相关附件，请参考附件部分。

2、法律名词及注释部分仅供参考，根据具体国家和地区的法律法规进行解释和应用。

POE供电网络摄像视频监控系统防雷技术POE供电由于施工布线简单、成本低廉及部署灵活等特点，被很多网络摄像机厂家广泛应用。

但由于很多系统集成商及工程商对POE供电技术不是很了解，在使用过程中会出现一些问题，尤其是室外应用的场合，涉及到网络摄像机的避雷、防雷问题，很多系统集成商都是一头雾水。

以下就POE供电的网络视频避雷（防雷）技术详细的介绍：1，系统构成：采用POE供电的网络视频系统由前端受电设备（网络摄像机）、网线（传输媒介）、后端POE交换机（POE供电设备）构成。

由系统构成我们不难看出，防雷避雷需要从三个方面入手，网络摄像机、传输的网线、后端的POE交换机都需要做相应的避雷措施。

2，网络摄像机避雷：美佳威迪欧的所有网络摄像机都支持POE供电功能，在网络摄像机内部电路中都内置了防浪涌保护、过压保护、过流保护电路，同时也外设了接地点（接地点在DC/AC电源输入端子上，详见美佳威迪欧网络摄像机随机的使用说明书）。

由于网络摄像机内部的防雷电路是采用采用断开法和地泄法进行避雷的，因此，室外应用除了要做好良好的避雷接地外，最好是能在摄像机的立杆、支架上面增加避雷针，以避免直击雷对网络摄像机的损害。

3，网线避雷：网线是传输的媒介，除了传输网络数字讯号外，还承载着直流电源的供应重任。

因此，网线避雷也是整个系统避雷中的重中之重。

网线避雷最有效的方法，一是要采用屏蔽性能良好的屏蔽网线，同时，网线的两端屏蔽层都需要有良好的接地措施，由于采用POE供电跟普通的百兆、千兆网络不同（只用1/2/3/6芯），POE供电1-8芯全部都用，因此，除了屏蔽层需要良好的外，最好能够增加支持1-8芯防雷电的模块以加强雷电防护。

4，POE网络交换机避雷：POE网络交换机的防雷是整个系统中最重要的环节，POE交换机本身的防雷，决定了整个POE供电网络监控系统整体的避雷性能。

POE交换机的选择，最好选择同时支持1-8芯防雷电路、过压输出保护电路、过流保护电路的交换机，同时在安装时，做好电源系统、交换机机壳接地。

室外监控防雷的方案室外监控系统是非常重要的安全设备，用于监视和保护建筑物、场所和人员的安全。

由于室外监控系统通常安装在建筑物的外部，面临着各种天气和环境条件，因此防雷对于确保其正常运行和延长使用寿命非常重要。

下面是一个针对室外监控系统的防雷方案。

1.导入防雷技术：构建一个可靠的防雷系统是保护室外监控系统的首要任务。

引入防雷技术可以实现对室外监控系统的有效保护。

例如，安装避雷针或避雷网可以将雷电引向地面，避免损坏监控设备。

此外，还可以使用避雷器对反击波进行耦合分流，以减少电流对监控设备的冲击。

2.建设良好的接地系统：良好的接地系统是保护室外监控系统不受闪电侵害的重要因素。

它可以将大部分电流导向地面，有效地保护设备和人员的安全。

因此，在安装室外监控系统之前，必须确保地面材料的选择和接地电阻的控制符合规范要求。

3.安装避雷器：在室外监控系统的供电线路中安装避雷器是避免由于雷击而对设备造成电压过高的有效方法。

避雷器可以在雷电击中时提供一个低阻抗路径，以保护负载设备。

这样一来，避免了电压过高而导致设备损坏的风险。

4.使用光纤传输：室外监控系统的视频传输通常使用同轴电缆或网线。

然而，这些传输线路在雷电环境中可能会受到干扰或损坏。

为了降低这种风险，可以考虑使用光纤传输系统。

光纤传输不受雷击的影响，能够提供更稳定和可靠的视频传输。

5.安装防浪涌保护器：除了雷击之外，室外监控系统还可能受到由于电力设备或设备内部操作引起的浪涌电流的影响。

为了保护设备免受这些浪涌电流的伤害，可以在供电线路中安装防浪涌保护器。

这些设备可以检测并削弱过电压波形，从而保护设备。

6.定期巡查和维护：防雷保护是一个长期的过程，需要定期对设备和系统进行巡查和维护。

定期检查避雷设备和接地系统是否正常工作，并修复或更换损坏的部件。

此外，及时清理设备周围的杂物和积水，保持设备的通风和干燥状态，也是防止雷击的重要措施。

总之，在设计和安装室外监控系统时，防雷保护应被视为一个重要的方面。

监控系统的接地与防雷接地监控系统的接地与防雷接地有矛盾么？有！！！有的防雷器产品厂家明确主张“到处接地”，特别指出摄像机要接地；为了防雷制造了“多点接地”，那地环路问题怎么办？监控系统的接地要求是：系统（主机）单点接地——摄像机不接地，那防雷又怎么办？这都是尖锐的问题、有趣的问题，又是很久以来许多人一直关注的问题！！！。

一个网友问：“多点接地可以防雷却制造地环路干扰，单点接地虽可排除地环路干扰，但能防雷吗？”这个问题提得太好了！！值得深思和重视。

不过，我也要提醒的发问：“多点接地真能防雷吗？”，“摄像机接地到底是防雷还是引雷呢？”下面想就这些疑问，谈点抛砖引玉的看法，以求探讨监控系统的接地与防雷接地，能有个基本合理统一的设计方法。

【防雷第一类观点】这是转载时间最久，转载次数最多，又比较“权威的防雷论述”。

1）“监控室内应设置等电位连接母线（或金属板），该等电位连接母线应与建筑物防雷接地、PE线、设备保护地、防静电地等连接到一起防止危险的电位差。

各种电涌保护器（避雷器）的接地线应以最直和最短的距离与等电位连接母排进行电气连接”——总之一句话：主机系统机壳接大地。

2）“前端设备如摄像头应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。

当摄像机独立架设时，原则上为了防止避雷针及引下线上的暂态高电位，避雷针最好距摄像机3－4米的距离。

如有困难避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ 8的镀锌圆钢。

为防止电磁感应，沿电线杆引上的摄像机电源线和信号线应穿在金属管内以达到屏蔽作用，屏蔽金属管的两端均应接地”。

3）“根据以上条款（GB50343－2004《建筑物电子信息系统防雷技术规范》）分析：监控系统的防雷接地应与系统的交流工作接地、直流工作接地、安全保护接地共用一组接地装置，接地电阻不得大于1Ω”。

看了这一段论述，有一点是明确的：监控系统主机要接好大地。

但是前端摄像机机壳到底是接大地还是不接大地呢？第二条里没有明确，按第三条理解，似乎应该和防雷接地“共用一组接地装置”——怎么公用？特别是距离远了怎么“共用一组接地装置”？安防工程人一直看不明白。
