刘怀扣论文--浅谈穿孔铝板玻璃幕墙

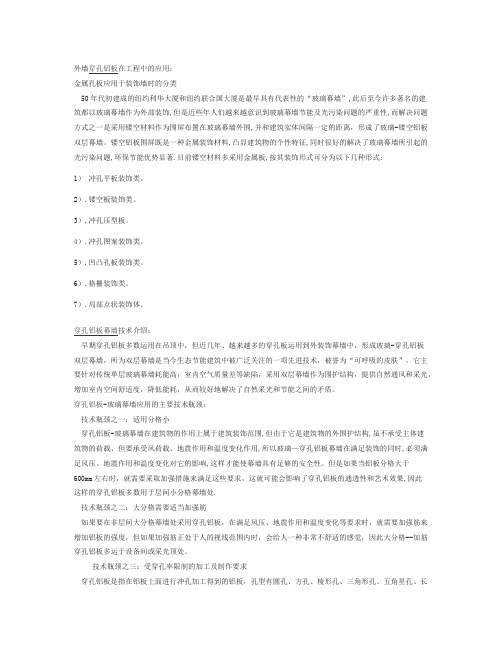

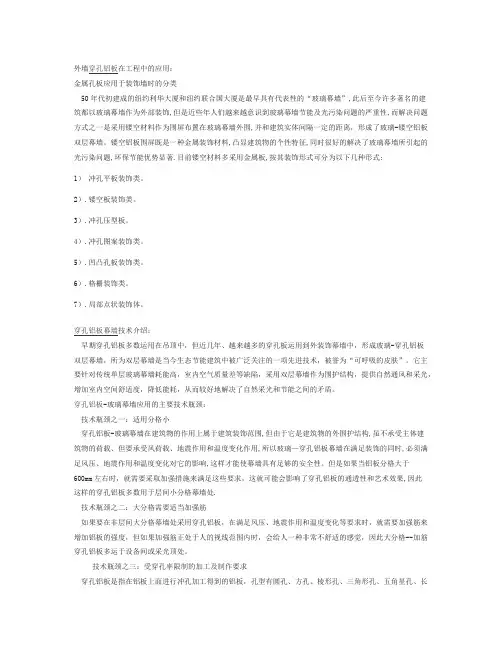

外墙穿孔铝板在工程中的应用：金属孔板应用于装饰墙时的分类50年代初建成的纽约利华大厦和纽约联合国大厦是最早具有代表性的“玻璃幕墙”,此后至今许多著名的建筑都以玻璃幕墙作为外部装饰,但是近些年人们越来越意识到玻璃幕墙节能及光污染问题的严重性,而解决问题方式之一是采用镂空材料作为围屏布置在玻璃幕墙外围,并和建筑实体间隔一定的距离，形成了玻璃-镂空铝板双层幕墙。

镂空铝板围屏既是一种金属装饰材料,凸显建筑物的个性特征,同时很好的解决了玻璃幕墙所引起的光污染问题,环保节能优势显著.目前镂空材料多采用金属板,按其装饰形式可分为以下几种形式:1）冲孔平板装饰类。

2）.镂空板装饰类。

3）.冲孔压型板。

4）.冲孔图案装饰类。

5）.凹凸孔板装饰类。

6）.格栅装饰类。

7）.局部点状装饰体。

穿孔铝板幕墙技术介绍：早期穿孔铝板多数运用在吊顶中，但近几年、越来越多的穿孔板运用到外装饰幕墙中，形成玻璃-穿孔铝板双层幕墙，所为双层幕墙是当今生态节能建筑中被广泛关注的一项先进技术，被誉为“可呼吸的皮肤”。

它主要针对传统单层玻璃幕墙耗能高，室内空气质量差等缺陷，采用双层幕墙作为围护结构，提供自然通风和采光，增加室内空间舒适度，降低能耗，从而较好地解决了自然采光和节能之间的矛盾。

穿孔铝板-玻璃幕墙应用的主要技术瓶颈：技术瓶颈之一：适用分格小穿孔铝板-玻璃幕墙在建筑物的作用上属于建筑装饰范围,但由于它是建筑物的外围护结构,虽不承受主体建筑物的荷载、但要承受风荷载、地震作用和温度变化作用,所以玻璃—穿孔铝板幕墙在满足装饰的同时,必须满足风压、地震作用和温度变化对它的影响,这样才能使幕墙具有足够的安全性。

但是如果当铝板分格大于600mm左右时，就需要采取加强措施来满足这些要求，这就可能会影响了穿孔铝板的通透性和艺术效果,因此这样的穿孔铝板多数用于层间小分格幕墙处.技术瓶颈之二：大分格需要适当加强筋如果要在非层间大分格幕墙处采用穿孔铝板，在满足风压、地震作用和温度变化等要求时，就需要加强筋来增加铝板的强度，但如果加强筋正处于人的视线范围内时，会给人一种非常不舒适的感觉，因此大分格--加筋穿孔铝板多运于设备间或采光顶处。

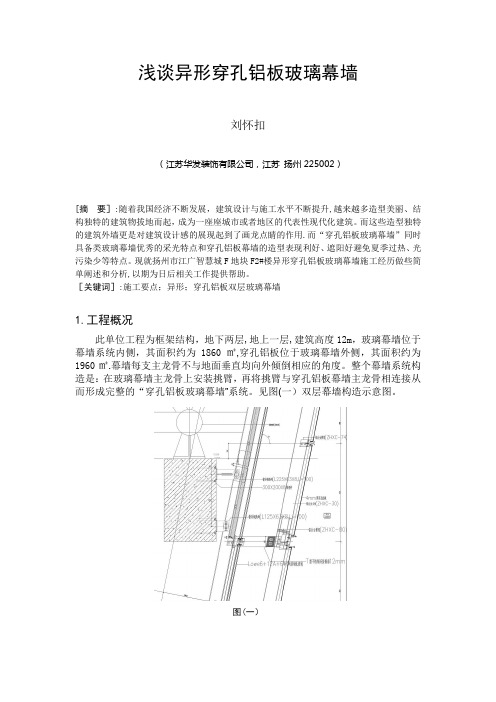

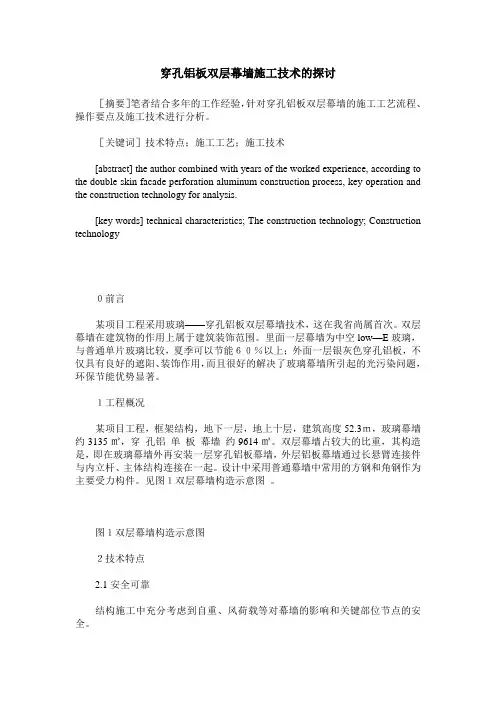

浅谈异形穿孔铝板玻璃幕墙刘怀扣（江苏华发装饰有限公司，江苏扬州225002）[摘要］:随着我国经济不断发展，建筑设计与施工水平不断提升,越来越多造型美丽、结构独特的建筑物拔地而起，成为一座座城市或者地区的代表性现代化建筑。

而这些造型独特的建筑外墙更是对建筑设计感的展现起到了画龙点睛的作用.而“穿孔铝板玻璃幕墙”同时具备类玻璃幕墙优秀的采光特点和穿孔铝板幕墙的造型表现利好、遮阳好避免夏季过热、光污染少等特点。

现就扬州市江广智慧城F地块F2#楼异形穿孔铝板玻璃幕墙施工经历做些简单阐述和分析,以期为日后相关工作提供帮助。

［关键词］:施工要点；异形；穿孔铝板双层玻璃幕墙1.工程概况此单位工程为框架结构，地下两层,地上一层,建筑高度12m，玻璃幕墙位于幕墙系统内侧，其面积约为1860㎡,穿孔铝板位于玻璃幕墙外侧，其面积约为1960㎡.幕墙每支主龙骨不与地面垂直均向外倾倒相应的角度。

整个幕墙系统构造是：在玻璃幕墙主龙骨上安装挑臂，再将挑臂与穿孔铝板幕墙主龙骨相连接从而形成完整的“穿孔铝板玻璃幕墙”系统。

见图(一）双层幕墙构造示意图。

图(一）2。

异形穿孔铝板玻璃幕墙施工要点2。

1双层幕墙龙骨的定位与放线将一、二层平面在CAD三维建模状态下已一个基准点重合，再将两个平面图在Z轴上移动楼层高度，完成后将上下两层龙骨相连形成主龙骨网格线如图(二）,在此网格线基础上进行副龙骨排布,玻璃以及铝板放样下料，施工定位通过统一的基准点来确定主龙骨下端和上端位置。

图(二)2。

2内层钢立柱安装内层玻璃幕墙立柱材料是钢方管,钢方管用镀锌角码与埋件相连接，通过角码的长槽眼对钢龙骨外倾角度进行调节，通过钢龙骨上预先标记的控制点进行外倾角度准确复核,复核后禁锢螺栓。

钢龙骨下端用钢套接进行水平面内束缚,预留20mm作为纵向伸缩缝.2。

3内层横梁的安装内层横梁横梁采用断桥铝型材。

为防止副龙骨变形，主、副龙骨连接部位采取垫设1mm 厚的橡胶片，相邻两副龙骨之间的水平高度偏差不大于1mm,同一水平面的副龙骨的高度差不得超过5mm.副龙骨安装时要按照自上而下的顺序进行,每隔两道副龙骨进行水平度复核保证质量.2.4外层穿孔铝板主龙骨的安装内层钢龙骨安装完毕厚进行挑件焊接，如图（三）挑件焊接过程中采取两侧交替焊接防止因焊接产生变形导致挑件向一侧倾斜，保证上下挑件在一条直线上且平行与钢龙骨。

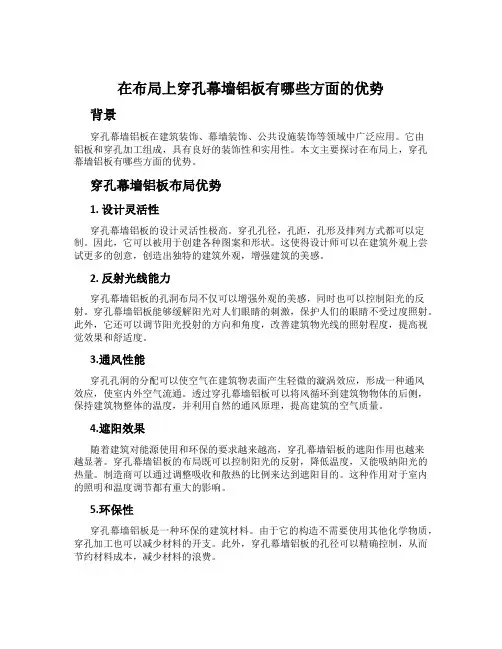

在布局上穿孔幕墙铝板有哪些方面的优势背景穿孔幕墙铝板在建筑装饰、幕墙装饰、公共设施装饰等领域中广泛应用。

它由铝板和穿孔加工组成，具有良好的装饰性和实用性。

本文主要探讨在布局上，穿孔幕墙铝板有哪些方面的优势。

穿孔幕墙铝板布局优势1. 设计灵活性穿孔幕墙铝板的设计灵活性极高。

穿孔孔径，孔距，孔形及排列方式都可以定制。

因此，它可以被用于创建各种图案和形状。

这使得设计师可以在建筑外观上尝试更多的创意，创造出独特的建筑外观，增强建筑的美感。

2. 反射光线能力穿孔幕墙铝板的孔洞布局不仅可以增强外观的美感，同时也可以控制阳光的反射。

穿孔幕墙铝板能够缓解阳光对人们眼睛的刺激，保护人们的眼睛不受过度照射。

此外，它还可以调节阳光投射的方向和角度，改善建筑物光线的照射程度，提高视觉效果和舒适度。

3.通风性能穿孔孔洞的分配可以使空气在建筑物表面产生轻微的漩涡效应，形成一种通风效应，使室内外空气流通。

透过穿孔幕墙铝板可以将风循环到建筑物物体的后侧，保持建筑物整体的温度，并利用自然的通风原理，提高建筑的空气质量。

4.遮阳效果随着建筑对能源使用和环保的要求越来越高，穿孔幕墙铝板的遮阳作用也越来越显著。

穿孔幕墙铝板的布局既可以控制阳光的反射，降低温度，又能吸纳阳光的热量。

制造商可以通过调整吸收和散热的比例来达到遮阳目的。

这种作用对于室内的照明和温度调节都有重大的影响。

5.环保性穿孔幕墙铝板是一种环保的建筑材料。

由于它的构造不需要使用其他化学物质，穿孔加工也可以减少材料的开支。

此外，穿孔幕墙铝板的孔径可以精确控制，从而节约材料成本，减少材料的浪费。

结论综上所述，穿孔幕墙铝板在布局上具有优越性。

它的设计灵活性让设计师能够创造出独特的建筑形象，其反射光线能力、通风性能、遮阳效果等更是体现了它的优越性。

作为一种环保的建筑材料，穿孔幕墙铝板在建筑中的应用前途不可限量。

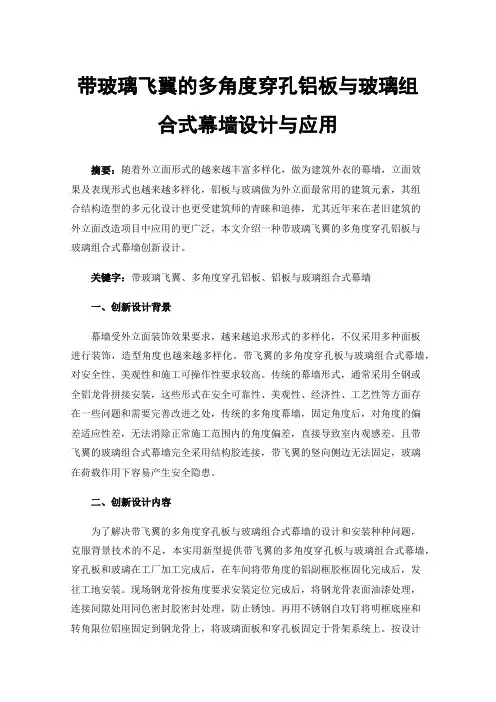

带玻璃飞翼的多角度穿孔铝板与玻璃组合式幕墙设计与应用摘要：随着外立面形式的越来越丰富多样化，做为建筑外衣的幕墙，立面效果及表现形式也越来越多样化，铝板与玻璃做为外立面最常用的建筑元素，其组合结构造型的多元化设计也更受建筑师的青睐和追捧，尤其近年来在老旧建筑的外立面改造项目中应用的更广泛，本文介绍一种带玻璃飞翼的多角度穿孔铝板与玻璃组合式幕墙创新设计。

关键字：带玻璃飞翼、多角度穿孔铝板、铝板与玻璃组合式幕墙一、创新设计背景幕墙受外立面装饰效果要求，越来越追求形式的多样化，不仅采用多种面板进行装饰，造型角度也越来越多样化。

带飞翼的多角度穿孔板与玻璃组合式幕墙，对安全性、美观性和施工可操作性要求较高。

传统的幕墙形式，通常采用全钢或全铝龙骨拼接安装，这些形式在安全可靠性、美观性、经济性、工艺性等方面存在一些问题和需要完善改进之处，传统的多角度幕墙，固定角度后，对角度的偏差适应性差，无法消除正常施工范围内的角度偏差，直接导致室内观感差。

且带飞翼的玻璃组合式幕墙完全采用结构胶连接，带飞翼的竖向侧边无法固定，玻璃在荷载作用下容易产生安全隐患。

二、创新设计内容为了解决带飞翼的多角度穿孔板与玻璃组合式幕墙的设计和安装种种问题，克服背景技术的不足，本实用新型提供带飞翼的多角度穿孔板与玻璃组合式幕墙，穿孔板和玻璃在工厂加工完成后，在车间将带角度的铝副框胶框固化完成后，发往工地安装。

现场钢龙骨按角度要求安装定位完成后，将钢龙骨表面油漆处理，连接间隙处用同色密封胶密封处理，防止锈蚀。

再用不锈钢自攻钉将明框底座和转角限位铝座固定到钢龙骨上，将玻璃面板和穿孔板固定于骨架系统上。

按设计要求固定紧固螺钉，并安装转角压板和装饰扣盖，同步安装玻璃防脱铝构件。

使带飞翼的玻璃和穿孔板安装固定牢靠,室内效果美观整洁。

1、创新设计内容本创新设计方案是：带玻璃飞翼的多角度穿孔铝板与玻璃组合式幕墙,由玻璃面板、穿孔铝板、带角度玻璃副框、明框底座、转角限位底座、不锈钢螺栓组、转角压板、密封胶条、装饰扣盖、防脱铝件、不锈钢螺钉、结构胶、耐侯密封胶、铝合金固定角铝、钢龙骨装配组成。

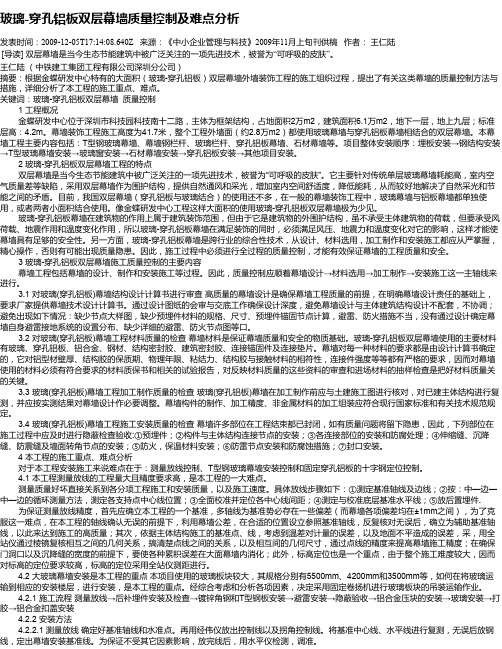

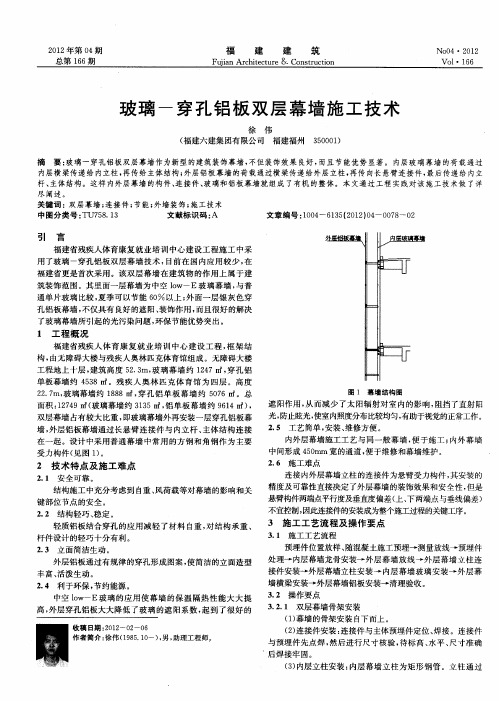

玻璃-穿孔铝板双层幕墙质量控制及难点分析发表时间：2009-12-05T17:14:08.640Z 来源：《中小企业管理与科技》2009年11月上旬刊供稿作者：王仁陆[导读] 双层幕墙是当今生态节能建筑中被广泛关注的一项先进技术，被誉为“可呼吸的皮肤”。

王仁陆（中铁建工集团工程有限公司深圳分公司）摘要：根据金蝶研发中心特有的大面积（玻璃-穿孔铝板）双层幕墙外墙装饰工程的施工组织过程，提出了有关这类幕墙的质量控制方法与措施，详细分析了本工程的施工重点、难点。

关键词：玻璃-穿孔铝板双层幕墙质量控制1 工程概况金蝶研发中心位于深圳市科技园科技南十二路，主体为框架结构，占地面积2万m2，建筑面积6.1万m2，地下一层，地上九层；标准层高：4.2m。

幕墙装饰工程施工高度为41.7米，整个工程外墙面（约2.8万m2）都使用玻璃幕墙与穿孔铝板幕墙相结合的双层幕墙。

本幕墙工程主要内容包括：T型钢玻璃幕墙、幕墙钢栏杆、玻璃栏杆、穿孔铝板幕墙、石材幕墙等。

项目整体安装顺序：埋板安装→钢结构安装→T型玻璃幕墙安装→玻璃窗安装→石材幕墙安装→穿孔铝板安装→其他项目安装。

2 玻璃-穿孔铝板双层幕墙工程的特点双层幕墙是当今生态节能建筑中被广泛关注的一项先进技术，被誉为“可呼吸的皮肤”。

它主要针对传统单层玻璃幕墙耗能高，室内空气质量差等缺陷，采用双层幕墙作为围护结构，提供自然通风和采光，增加室内空间舒适度，降低能耗，从而较好地解决了自然采光和节能之间的矛盾。

目前，我国双层幕墙（穿孔铝板与玻璃结合）的使用还不多，在一般的幕墙装饰工程中，玻璃幕墙与铝板幕墙都单独使用，或者两者小面积结合使用。

像金蝶研发中心工程这样大面积的使用玻璃-穿孔铝板双层幕墙极为少见。

玻璃-穿孔铝板幕墙在建筑物的作用上属于建筑装饰范围，但由于它是建筑物的外围护结构，虽不承受主体建筑物的荷载，但要承受风荷载、地震作用和温度变化作用，所以玻璃-穿孔铝板幕墙在满足装饰的同时，必须满足风压、地震力和温度变化对它的影响，这样才能使幕墙具有足够的安全性。

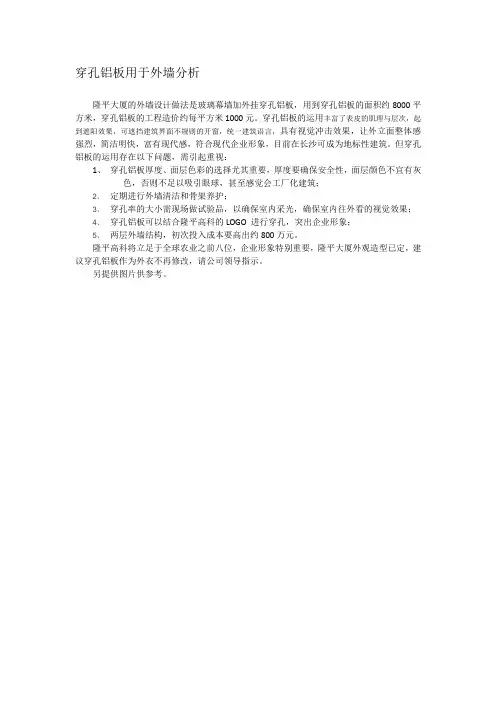

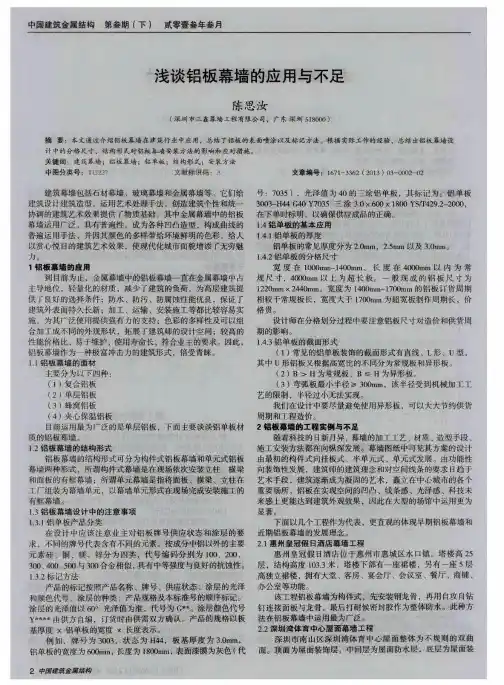

穿孔铝板用于外墙分析
隆平大厦的外墙设计做法是玻璃幕墙加外挂穿孔铝板，用到穿孔铝板的面积约8000平方米，穿孔铝板的工程造价约每平方米1000元。

穿孔铝板的运用丰富了表皮的肌理与层次，起到遮阳效果，可遮挡建筑界面不规则的开窗，统一建筑语言，具有视觉冲击效果，让外立面整体感强烈，简洁明快，富有现代感，符合现代企业形象，目前在长沙可成为地标性建筑。

但穿孔铝板的运用存在以下问题，需引起重视：
1、穿孔铝板厚度、面层色彩的选择尤其重要，厚度要确保安全性，面层颜色不宜有灰
色，否则不足以吸引眼球，甚至感觉会工厂化建筑；
2、定期进行外墙清洁和骨架养护；
3、穿孔率的大小需现场做试验品，以确保室内采光，确保室内往外看的视觉效果；
4、穿孔铝板可以结合隆平高科的LOGO 进行穿孔，突出企业形象；
5、两层外墙结构，初次投入成本要高出约800万元。

隆平高科将立足于全球农业之前八位，企业形象特别重要，隆平大厦外观造型已定，建议穿孔铝板作为外衣不再修改，请公司领导指示。

另提供图片供参考。

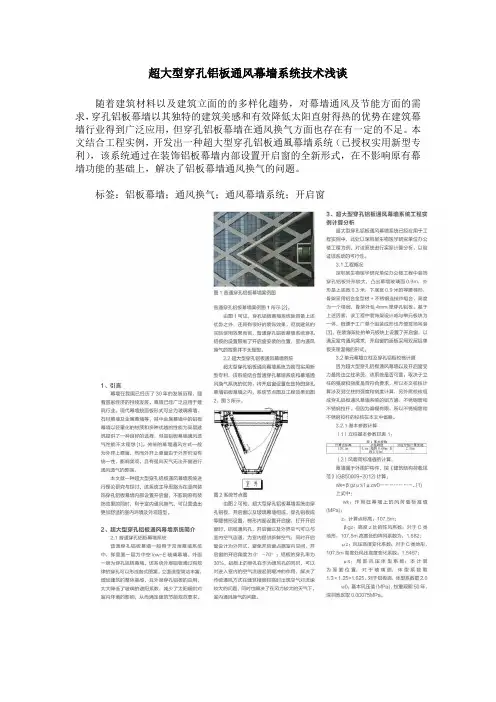

超大型穿孔铝板通风幕墙系统技术浅谈
随着建筑材料以及建筑立面的的多样化趨势，对幕墙通风及节能方面的需求，穿孔铝板幕墙以其独特的建筑美感和有效降低太阳直射得热的优势在建筑幕墙行业得到广泛应用，但穿孔铝板幕墙在通风换气方面也存在有一定的不足。

本文结合工程实例，开发出一种超大型穿孔铝板通風幕墙系统（已授权实用新型专利），该系统通过在装饰铝板幕墙内部设置开启窗的全新形式，在不影响原有幕墙功能的基础上，解决了铝板幕墙通风换气的问题。

标签：铝板幕墙；通风换气；通风幕墙系统；开启窗。

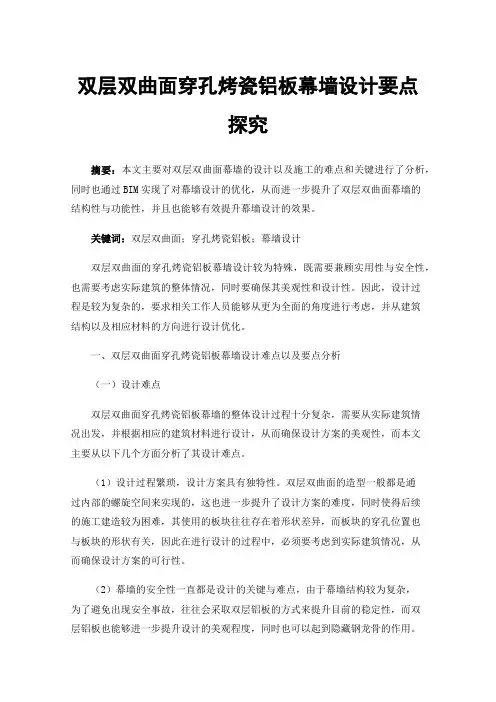

双层双曲面穿孔烤瓷铝板幕墙设计要点探究摘要：本文主要对双层双曲面幕墙的设计以及施工的难点和关键进行了分析，同时也通过BIM实现了对幕墙设计的优化，从而进一步提升了双层双曲面幕墙的结构性与功能性，并且也能够有效提升幕墙设计的效果。

关键词：双层双曲面；穿孔烤瓷铝板；幕墙设计双层双曲面的穿孔烤瓷铝板幕墙设计较为特殊，既需要兼顾实用性与安全性，也需要考虑实际建筑的整体情况，同时要确保其美观性和设计性。

因此，设计过程是较为复杂的，要求相关工作人员能够从更为全面的角度进行考虑，并从建筑结构以及相应材料的方向进行设计优化。

一、双层双曲面穿孔烤瓷铝板幕墙设计难点以及要点分析（一）设计难点双层双曲面穿孔烤瓷铝板幕墙的整体设计过程十分复杂，需要从实际建筑情况出发，并根据相应的建筑材料进行设计，从而确保设计方案的美观性，而本文主要从以下几个方面分析了其设计难点。

（1）设计过程繁琐，设计方案具有独特性。

双层双曲面的造型一般都是通过内部的螺旋空间来实现的，这也进一步提升了设计方案的难度，同时使得后续的施工建造较为困难，其使用的板块往往存在着形状差异，而板块的穿孔位置也与板块的形状有关，因此在进行设计的过程中，必须要考虑到实际建筑情况，从而确保设计方案的可行性。

（2）幕墙的安全性一直都是设计的关键与难点，由于幕墙结构较为复杂，为了避免出现安全事故，往往会采取双层铝板的方式来提升目前的稳定性，而双层铝板也能够进一步提升设计的美观程度，同时也可以起到隐藏钢龙骨的作用。

（3）钢龙骨的形状一般都不固定，其加工生产过程本身具备一定的难度，而由于钢龙骨在安装过程中需要隐藏在双层铝板的内部，也使得其安装过程更为困难。

（4）双层双曲面的造型的设计方案复杂，从而导致需要的板块没有标准的模板，必须要根据实际设计方案来确定对应板块的造型与大小等内容，因此，板块的生产过程是较为复杂的，且生产周期一般较慢。

其次，在拼装板块的过程中，施工人员需要完全按照设计方案进行安装，避免出现板块拼装错误的情况，这也增加了施工人员的工作量。
