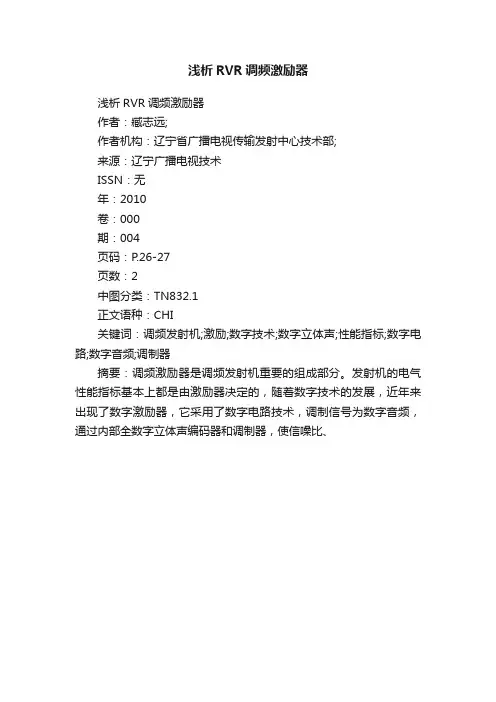

浅析RVR调频激励器
浅析RVR调频激励器
作者:臧志远;
作者机构:辽宁省广播电视传输发射中心技术部;
来源:辽宁广播电视技术
ISSN:无
年:2010
卷:000
期:004
页码:P.26-27
页数:2
中图分类:TN832.1
正文语种:CHI
关键词:调频发射机;激励;数字技术;数字立体声;性能指标;数字电路;数字音频;调制器
摘要:调频激励器是调频发射机重要的组成部分。
发射机的电气性能指标基本上都是由激励器决定的,随着数字技术的发展,近年来出现了数字激励器,它采用了数字电路技术,调制信号为数字音频,通过内部全数字立体声编码器和调制器,使信噪比、。

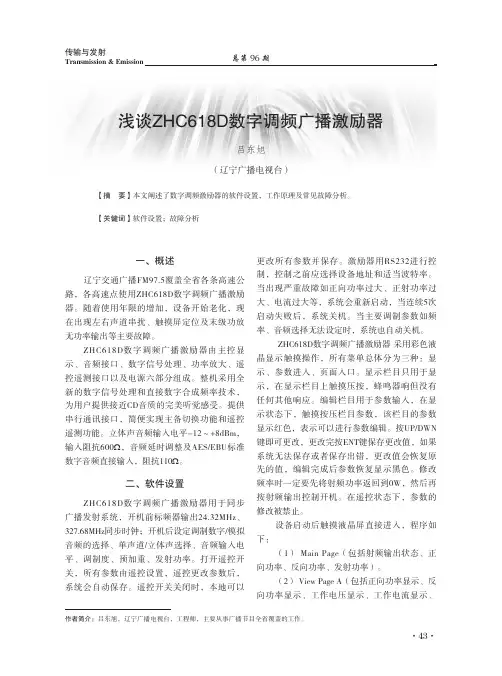

·43·总第96期传输与发射浅谈ZHC618D数字调频广播激励器吕东旭(辽宁广播电视台)【摘 要】本文阐述了数字调频激励器的软件设置,工作原理及常见故障分析。
【关键词】软件设置;故障分析一、概述辽宁交通广播FM97.5覆盖全省各条高速公路,各高速点使用ZHC618D数字调频广播激励器。
随着使用年限的增加,设备开始老化,现在出现左右声道串扰、触摸屏定位及末级功放无功率输出等主要故障。
ZHC618D数字调频广播激励器由主控显示、音频接口、数字信号处理、功率放大、遥控遥测接口以及电源六部分组成。
整机采用全新的数字信号处理和直接数字合成频率技术,为用户提供接近CD音质的完美听觉感受。
提供串行通讯接口,简便实现主备切换功能和遥控遥测功能。
立体声音频输入电平-12~+8dBm,输入阻抗600Ω,音频延时调整及AES/EBU标准数字音频直接输入,阻抗110Ω。
二、软件设置ZHC618D数字调频广播激励器用于同步广播发射系统,开机前标频器输出24.32MHz、327.68MHz同步时钟;开机后设定调制数字/模拟音频的选择、单声道/立体声选择、音频输入电平、调制度、预加重、发射功率。
打开遥控开关,所有参数由遥控设置,遥控更改参数后,系统会自动保存。
遥控开关关闭时,本地可以作者简介:吕东旭,辽宁广播电视台,工程师,主要从事广播节目全省覆盖的工作。
更改所有参数并保存。
激励器用RS232进行控制,控制之前应选择设备地址和适当波特率。
当出现严重故障如正向功率过大、正射功率过大、电流过大等,系统会重新启动,当连续5次启动失败后,系统关机。
当主要调制参数如频率、音频选择无法设定时,系统也自动关机。
ZHC618D数字调频广播激励器 采用彩色液晶显示触摸操作,所有菜单总体分为三种:显示、参数进入、页面入口。
显示栏目只用于显示,在显示栏目上触摸压按,蜂鸣器响但没有任何其他响应。
编辑栏目用于参数输入,在显示状态下,触摸按压栏目参数,该栏目的参数显示红色,表示可以进行参数编辑。

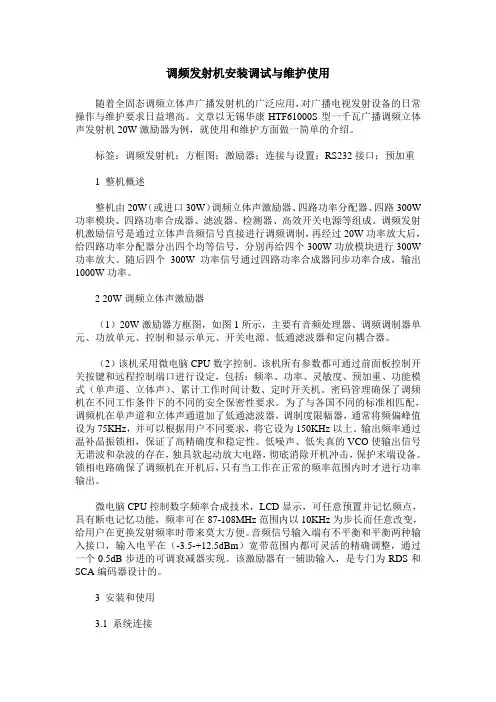

调频发射机安装调试与维护使用随着全固态调频立体声广播发射机的广泛应用,对广播电视发射设备的日常操作与维护要求日益增高。
文章以无锡华康HTF61000S型一千瓦广播调频立体声发射机20W激励器为例,就使用和维护方面做一简单的介绍。
标签:调频发射机;方框图;激励器;连接与设置;RS232接口;预加重1 整机概述整机由20W(或进口30W)调频立体声激励器、四路功率分配器、四路300W 功率模块、四路功率合成器、滤波器、检测器、高效开关电源等组成。
调频发射机激励信号是通过立体声音频信号直接进行调频调制,再经过20W功率放大后,给四路功率分配器分出四个均等信号,分别再给四个300W功放模块进行300W 功率放大。
随后四个300W功率信号通过四路功率合成器同步功率合成,输出1000W功率。
2 20W调频立体声激励器(1)20W激励器方框图,如图1所示,主要有音频处理器、调频调制器单元、功放单元、控制和显示单元、开关电源、低通滤波器和定向耦合器。
(2)该机采用微电脑CPU数字控制。
该机所有参数都可通过前面板控制开关按键和远程控制端口进行设定,包括:频率、功率、灵敏度、预加重、功能模式(单声道、立体声)、累计工作时间计数、定时开关机。
密码管理确保了调频机在不同工作条件下的不同的安全保密性要求。
为了与各国不同的标准相匹配,调频机在单声道和立体声通道加了低通滤波器,调制度限幅器,通常将频偏峰值设为75KHz,并可以根据用户不同要求,将它设为150KHz以上。
输出频率通过温补晶振锁相,保证了高精确度和稳定性。
低噪声、低失真的VCO使输出信号无谐波和杂波的存在,独具软起动放大电路,彻底消除开机冲击,保护末端设备。
锁相电路确保了调频机在开机后,只有当工作在正常的频率范围内时才进行功率输出。
微电脑CPU控制数字频率合成技术,LCD显示,可任意预置并记忆频点,具有断电记忆功能,频率可在87-108MHz范围内以10KHz为步长而任意改变,给用户在更换发射频率时带来莫大方便。

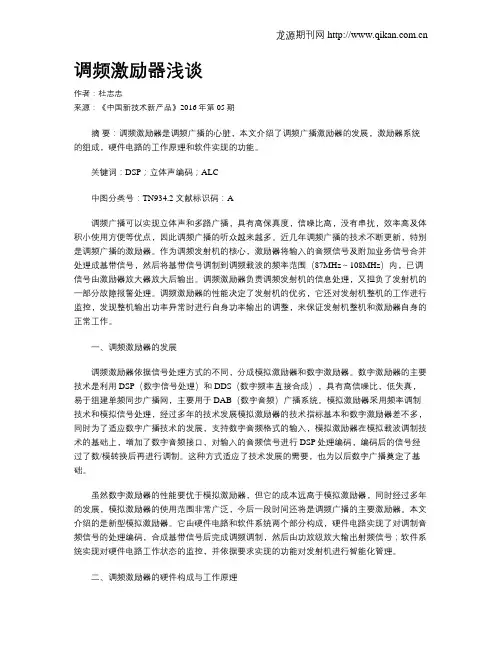

调频激励器浅谈作者:杜志忠来源:《中国新技术新产品》2016年第05期摘要:调频激励器是调频广播的心脏,本文介绍了调频广播激励器的发展,激励器系统的组成,硬件电路的工作原理和软件实现的功能。
关键词:DSP;立体声编码;ALC中图分类号:TN934.2 文献标识码:A调频广播可以实现立体声和多路广播,具有高保真度,信噪比高,没有串扰,效率高及体积小使用方便等优点,因此调频广播的听众越来越多。
近几年调频广播的技术不断更新,特别是调频广播的激励器。
作为调频发射机的核心,激励器将输入的音频信号及附加业务信号合并处理成基带信号,然后将基带信号调制到调频载波的频率范围(87MHz~108MHz)内,已调信号由激励器放大器放大后输出。
调频激励器负责调频发射机的信息处理,又担负了发射机的一部分故障报警处理。
调频激励器的性能决定了发射机的优劣,它还对发射机整机的工作进行监控,发现整机输出功率异常时进行自身功率输出的调整,来保证发射机整机和激励器自身的正常工作。
一、调频激励器的发展调频激励器依据信号处理方式的不同,分成模拟激励器和数字激励器。
数字激励器的主要技术是利用DSP(数字信号处理)和DDS(数字频率直接合成),具有高信噪比,低失真,易于组建单频同步广播网,主要用于DAB(数字音频)广播系统。
模拟激励器采用频率调制技术和模拟信号处理,经过多年的技术发展模拟激励器的技术指标基本和数字激励器差不多,同时为了适应数字广播技术的发展,支持数字音频格式的输入,模拟激励器在模拟载波调制技术的基础上,增加了数字音频接口,对输入的音频信号进行DSP处理编码,编码后的信号经过了数/模转换后再进行调制。
这种方式适应了技术发展的需要,也为以后数字广播奠定了基础。
虽然数字激励器的性能要优于模拟激励器,但它的成本远高于模拟激励器,同时经过多年的发展,模拟激励器的使用范围非常广泛,今后一段时间还将是调频广播的主要激励器。
本文介绍的是新型模拟激励器。

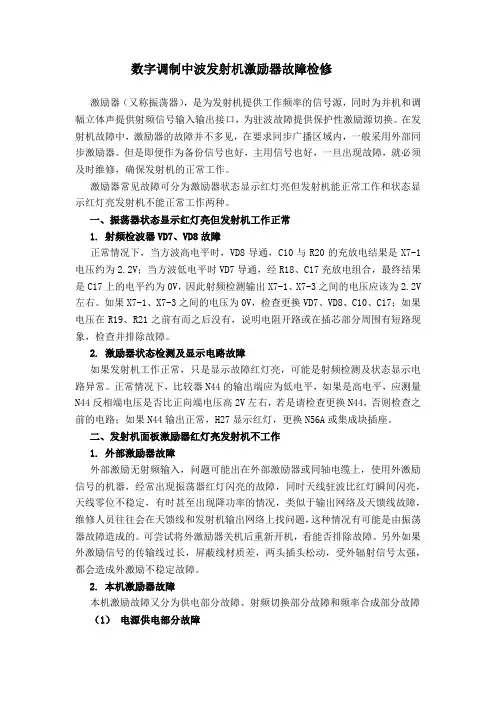

数字调制中波发射机激励器故障检修激励器(又称振荡器),是为发射机提供工作频率的信号源,同时为并机和调幅立体声提供射频信号输入输出接口,为驻波故障提供保护性激励源切换。
在发射机故障中,激励器的故障并不多见,在要求同步广播区域内,一般采用外部同步激励器。
但是即便作为备份信号也好,主用信号也好,一旦出现故障,就必须及时维修,确保发射机的正常工作。
激励器常见故障可分为激励器状态显示红灯亮但发射机能正常工作和状态显示红灯亮发射机不能正常工作两种。
一、振荡器状态显示红灯亮但发射机工作正常1. 射频检波器VD7、VD8故障正常情况下,当方波高电平时,VD8导通,C10与R20的充放电结果是X7-1电压约为2.2V;当方波低电平时VD7导通,经R18、C17充放电组合,最终结果是C17上的电平约为0V,因此射频检测输出X7-1、X7-3之间的电压应该为2.2V 左右。
如果X7-1、X7-3之间的电压为0V,检查更换VD7、VD8、C10、C17;如果电压在R19、R21之前有而之后没有,说明电阻开路或在插芯部分周围有短路现象,检查并排除故障。
2. 激励器状态检测及显示电路故障如果发射机工作正常,只是显示故障红灯亮,可能是射频检测及状态显示电路异常。
正常情况下,比较器N44的输出端应为低电平,如果是高电平,应测量N44反相端电压是否比正向端电压高2V左右,若是请检查更换N44,否则检查之前的电路;如果N44输出正常,H27显示红灯,更换N56A或集成块插座。
二、发射机面板激励器红灯亮发射机不工作1. 外部激励器故障外部激励无射频输入,问题可能出在外部激励器或同轴电缆上,使用外激励信号的机器,经常出现振荡器红灯闪亮的故障,同时天线驻波比红灯瞬间闪亮,天线零位不稳定,有时甚至出现降功率的情况,类似于输出网络及天馈线故障,维修人员往往会在天馈线和发射机输出网络上找问题,这种情况有可能是由振荡器故障造成的。
可尝试将外激励器关机后重新开机,看能否排除故障。

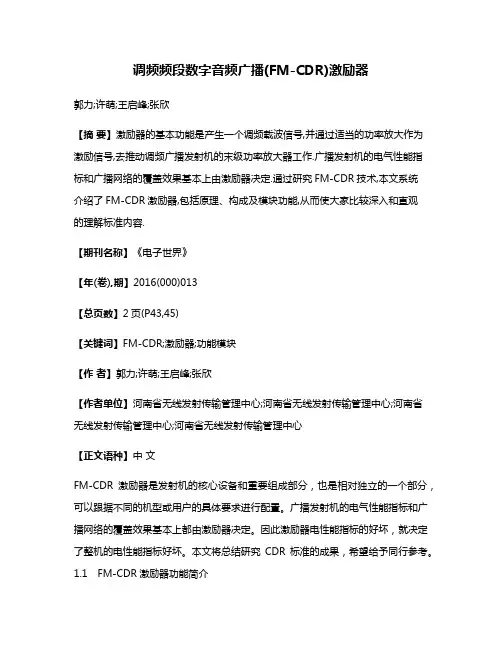

调频频段数字音频广播(FM-CDR)激励器郭力;许萌;王启峰;张欣【摘要】激励器的基本功能是产生一个调频载波信号,并通过适当的功率放大作为激励信号,去推动调频广播发射机的末级功率放大器工作.广播发射机的电气性能指标和广播网络的覆盖效果基本上由激励器决定.通过研究FM-CDR技术,本文系统介绍了FM-CDR激励器,包括原理、构成及模块功能,从而使大家比较深入和直观的理解标准内容.【期刊名称】《电子世界》【年(卷),期】2016(000)013【总页数】2页(P43,45)【关键词】FM-CDR;激励器;功能模块【作者】郭力;许萌;王启峰;张欣【作者单位】河南省无线发射传输管理中心;河南省无线发射传输管理中心;河南省无线发射传输管理中心;河南省无线发射传输管理中心【正文语种】中文FM-CDR激励器是发射机的核心设备和重要组成部分,也是相对独立的一个部分,可以跟据不同的机型或用户的具体要求进行配置。
广播发射机的电气性能指标和广播网络的覆盖效果基本上都由激励器决定。
因此激励器电性能指标的好坏,就决定了整机的电性能指标好坏。
本文将总结研究CDR标准的成果,希望给予同行参考。
1.1 FM-CDR激励器功能简介FM-CDR激励器的输入数据是来自前端的复用流,激励器主要完成加扰、编码、映射、交织等信道编码、OFDM调制、组成信号帧、变频处理,然后送至功放,最后射频输出。
另外,在模数同播方式下,需要完成模拟信号调频及模数信号合成。
FM-CDR激励器内部功能单元主要包括两部分信号处理模块:一部分为实现符合GY/T 268.1-2013规定的CDR信号处理模块,另一部分为实现模拟调频广播功能的模块,两个模块的信号经过信号合成及上变频、射频输出放大和监控系统等功能模块,输出数字音频广播和模拟调频广播的射频信号。
按照国标的要求,激励器还要具备预校正功能[1]。
1.2 激励器原理同时支持模拟调频广播和数字音频广播的调频频段数字音频广播激励器框图如图1所示,仅支持数字调频频段数字音频广播技术的激励器框图如图2所示[1]。

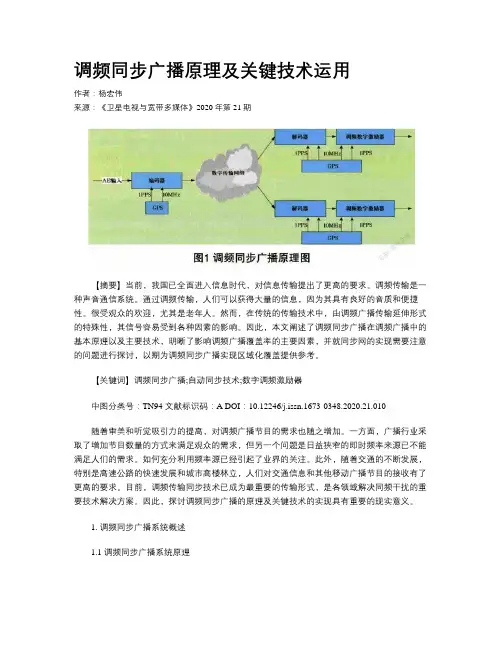

调频同步广播原理及关键技术运用作者:杨宏伟来源:《卫星电视与宽带多媒体》2020年第21期【摘要】当前,我国已全面进入信息时代,对信息传输提出了更高的要求。
调频传输是一种声音通信系统。
通过调频传输,人们可以获得大量的信息,因为其具有良好的音质和便捷性。
很受观众的欢迎,尤其是老年人。
然而,在传统的传输技术中,由调频广播传输延伸形式的特殊性,其信号容易受到各种因素的影响。
因此,本文阐述了调频同步广播在调频广播中的基本原理以及主要技术,明晰了影响调频广播覆盖率的主要因素,并就同步网的实现需要注意的问题进行探讨,以期为调频同步广播实现区域化覆盖提供参考。
【关键词】调频同步广播;自动同步技术;数字调频激励器中图分类号:TN94 文献标识码:A DOI:10.12246/j.issn.1673-0348.2020.21.010随着审美和听觉吸引力的提高,对调频广播节目的需求也随之增加。
一方面,广播行业采取了增加节目数量的方式来满足观众的需求,但另一个问题是日益狭窄的即时频率来源已不能满足人们的需求。
如何充分利用频率源已经引起了业界的关注。
此外,随着交通的不断发展,特别是高速公路的快速发展和城市高楼林立,人们对交通信息和其他移动广播节目的接收有了更高的要求。
目前,调频传输同步技术已成为最重要的传输形式,是各领域解决同频干扰的重要技术解决方案。
因此,探讨调频同步广播的原理及关键技术的实现具有重要的现实意义。
1. 调频同步广播系统概述1.1 调频同步广播系统原理调频同步广播是指共享同一频率,同时播出同一套节目,这样大大降低了频率源的成本,从而扩大了传输覆盖范围。
传输同步调频技术已成为最重要的传输形式,是解决同频干扰的重要技术方案。
调频同步传输技术框图如图1所示。
图1 调频同步广播原理图1.2 调频同步广播的主要优点(1)为了实现无线电波的均衡合理覆盖,提高传输覆盖率,可以在过载区域使用一些低功率发射机实现均衡覆盖。
调频发射机数字激励器工作原理与维修发布时间:2021-06-03T08:14:55.558Z 来源:《中国科技人才》2021年第9期作者:尹宏宇[导读] 调频广播是城市广播的一个重要传播媒介。
由于调频广播具有音质清晰、安装调试方便的特点,到目前为止,仍是无线广播中最受青睐的信息传播形式。
内蒙古广播电视微波线路C123微波站内蒙古赤峰 025550摘要:数字调频发射机是在模拟调频发射机基础上逐步改进过来的。
数字调频发射机的核心部件是激励器,与模拟发射机不同的是,数字调频发射机采用DDS技术对音频部分进行处理,采用DSP技术产生调制载波。
数字滤波、预加重、立体声编码等技术的应用,使得发射机的电声指标、工作稳定性以及保护功能有了质的飞跃。
本文对数字调频发射机激励器的工作原理和故障维修方法进行论述,供同行参考或借鉴。
关键词:数字调频发射机;激励器;工作原理;故障维修引言调频广播是城市广播的一个重要传播媒介。
由于调频广播具有音质清晰、安装调试方便的特点,到目前为止,仍是无线广播中最受青睐的信息传播形式。
时代在发展,调频广播的也正由传统的模拟形式向数字形式转变。
早期使用的模拟发射机只能发射模拟信号,音频处理全部采用传统的模拟电路,调制过程采用变容二极管直接调制方式,也就是常说的“VCO+PLL”模式;而现在的数字调频发射机不仅能够接受模拟信号,还能接受数字(AES/EBU)信号。
音频信号处理和调制过程由 DSP控制和DDS来完成,。
这种模式简称“DSP+DDS”。
1 激励器的组成数字调频发射机的激励器由音频模块、调制模块、监控模块、激励功放模块及电源模块组成。
激励器不仅可以处理音频信号,还可以附加业务信号,音频信号和附加的管理信号一起由调制器调制到调频载波上,经过激励器放大后输出到发射机的射频功放电路。
调频激励器组成框图如图1所示。
图1 数字调频发射机激励器组成方框图2 激励器的工作原理2.1 音频处理音频处理模块对音频信号进行处理。
紧盯前沿理论透析传播实践N GN A N C H U A N B O实务探索——传播技术哈里斯Z系列调频发射机D I G I T CD激励器的原理与维护王剑(福建省广播电视传输发射中心福建福州350001)摘要:本文介绍了哈里斯z系列调频发射机数字激励器的线路原理以及使用过程中的维护经验。
关■词:数字调制(D D S)数控振荡器(N CO)数字信号处理(D SP)最近几年福建省传输发射中心先后两批引进了几十部美国哈里斯公司的Z系列调频发射机,从第一批机器的运行情况来看,该调频发射机工作可靠,指标优异,功率稳定,为全省各高山台的省台各套调频节目的安全优质播出打下了良好的硬件基础。
Z系列调频发射机虽然功率等级有所不同,但该发射机的激励器均使用名称为D I G I T C D的数字激励器,哈里斯公司意图该激励器音质可以达到数字C D的标准。
哈里斯公司凭借其在数字领域的深厚造诣,很早就领先于其它公司在自己的中波发射机和调频发射机的激励器中运用了数字化调制技术(简称D D S)。
D I G I T C D数字激励器摒弃了传统的模拟音频的双声道输入而采用了A ES/EB U数字的立体声信号输入,从输入音频信号直至输出中频信号均采用数字技术处理,这提高了调频信号指标和电路系统的稳定性。
D I G I T C D的可调频率范围从87.8M H Z一108M H Z,可以用于发射台作为N+1系统的备份,激励器功放输出功率范围从0瓦到55瓦可调。
D IG IT C D可以提供给任何新的发射机或更新旧发射机的激励器。
上变顿器面硇图1总方框图图1是D I G I T C D字激励器的框简图。
如图所示,本激励器由电源、逻辑控制、信号处理、功放四大部件组成,D I G I T C D各部分采用模块化设计,虽说模块化设计已经很普遍,但D I G I T C D的模块化还是有其特2。
13年第7期(总第1。
7期)I东南传播r—''L 一譬=盔第七期实务陈索传皤技术点的。
调音台之信号处理设备之均衡器和激励器详解均衡器和激励器都是用来补偿声音音质的设备,它们使声音更加真实、丰满、浑厚、圆润、明亮、清晰、动听悦耳、富有色彩感。
但两者在补偿的内容和工作原理上有所不同,补偿效果也各具特色。
(一)均衡器和激励器的作用与补偿声音的特点音质评价是主观评价,是人耳对声音感受的评估。
影响声音音质有四个要素:音量、音调、音色和音品。
·音量:音量的变化有强有弱,节奏分明,与声波振幅相关。
·音调:音调的高低,与主频结构相关,频率高音调高,频率低音调低。
·音色:音色与频率成分相关,频率成分愈多,音色也愈丰富。
反之,频率成分愈少,音色愈贫乏。
·音品:即声音的品位。
它反映了声音的清晰度、明亮度、力度和丰满度。
其实质是与瞬态的各频率成分的比例包络线有关,这种瞬态频率成分比例包络线也牵涉到各成分的相位特性。
1. 均衡器的作用与补偿声音的特点均衡器通过全频段各刻度频点的提升与衰减,对音频载体或音响设备(包括话筒在内)的频响曲线的不足进行相对应的补偿,使音频的频响曲线平直,声音信号不失真。
同时,为了创作上的需要对原有的声信号进行特殊加工处理,突出其艺术感染国。
在各频率点提衰过程中,各频率点的相对音量发生变化,从而导致瞬态频率成分比例包络线变化,即音品发生变化。
若在提衰过程中,引起了主要频率成分结构比例(主频结构)变化,即包线峰变化,则音调便发生了变化。
所以,均衡器主要补偿音量、音调和音品。
2. 激励器的作用与补偿声音的特点激励器通过边链电路提取原声频率中的高频成分,与谐波发生器同步,补偿原声中因为设备频响不佳而丢失的频率成分,它起着补充高频和泛音成分的作用。
此补偿会使声音更真实,更富有表现力,更清晰,更透亮。
补偿实质上是补充了原声中的频率成分,也就是音色,使音色更加丰富。
在补充音色过程中,也有可能引起声音主频结构的变动,导致音调和音品上的变化。
不过,因为其补充量很少,影响不太大。
激励器的调节法激励器功能键介绍:1、 IN/OUT 加与不加激励器效果选择:这个键主要在调整时用来进行效果对比。
2、 TUNE(调谐)激励器信号基波频率调节:主要用来选择需要激励处理的频率。
3、 MIX(混合)谐波量输出控制:主要用来控制激励强度的大小。
4、 HIGH/NORMAL:其中HIGH适用对于人声和乐器等单一声源进行激励处理;NORMAL适用于对整体音乐等音域宽广的乐曲进行激励处理。
以上四个功能键被称为:听觉激励器部分,主要用来对高频谐波和声音的穿透力进行调整。
5、 OVERHANG(低音保持时间):这个主要对低音长度调节。
6、 GIRTH(低音量):低音强度调节。
以上两功能键是带有低频扩展功能的激励器所特有的,可对低音音色进行调整。
激励器的调节法:1、 IN/OUT放在“IN”:此时相应的指示灯点亮,这样激励器才会进入工作状态。
2、 TUNE放在12点位置:此旋钮要根据激励频率的需要来灵活调整。
3、 HIGH/NORMAL放在所需位置:综合处理时放在NORMAL,其它处理放在HIGH。
4、 MIX(谐波量)和GIRTH(低音量):开始调整时都放在最小的位置。
5、提升MIX,直到听到镶边声(声音变亮):要注意听,这种声音并不是特别明显。
6、调TUNE,用以改善声音的音色或穿透力:要注意辨别音色,调整时可用音乐和话筒轮流调整,一般调整到类似时钟的11-14点钟位置。
7、重复调整MIX,直到谐波效果满意为止:一般调整到类似时钟的13-15点钟位置。
8、提升OVERTHANG,调到其指示灯闪亮:一般调整到类似时钟的11-14点钟位置,低音时间太短没有丰满度,太长容易浑浊,要小心调整。
9、提升GIRTH,同时调整OVERTHANG直到低音效果满意为止:一般调整到类似时钟的10-13点钟位置。
调整过程中可用IN/OUT对比一下加与不加激励的声音效果,反复调整,直到高音明亮通彻,低音丰满具有弹性、软硬强度适宜为止。
调频广播激励器使用手册目录安全须知1 概述 ------------------------------------------------------3 2〃电气描述 --------------------------------------------------3 3〃显示 ------------------------------------------------------3 4〃技术规格 --------------------------------------------------3 5〃测试仪器 --------------------------------------------------5 6〃测试及维护 ------------------------------------------------5 7〃功能框图 ---------------------------------------------------7 8〃面板功能说明 ----------------------------------------------8 9〃使用说明 --------------------------------------------------11 10〃软件使用说明 ----------------------------------------------12 11〃一般故障检测 ----------------------------------------------22安全须知1.请阅读下列安全注意事项,以避免人身伤害事故,并防止本产品或与其相连的任何产品受到损坏。
2.只有合格技术维修人员在具备测试仪器的情况下才可进行行维修,否则可能使故障扩大,造成更大的损失。
3.防止火灾或人身伤害.........a.使用适当的电源线。
不适当的电源线,将导致火灾或人身伤害。
产品概述
ZHC5G系列调频立体声广播发射机(激励器),是一款杰出的软件无线电产品;采用高可靠性理念设计,性能指标无与伦比。
该产品采用全新的大规模现场可编程门阵列(FPGA)和高达5G的直接数字频率合成(DDS)技术,取得了迄今为止行业内的最高技术指标,为听众提供了CD 般音质的听觉感受。
该产品由音频接口单元、数字处理及调频调制单元、射频功放单元、人机接口单元、通讯接口单元、时钟同步单元以及供电电源单元等七部分组成。
该机安装于19英寸2U标准机箱内,所有输入输出信号均从后面板引出。
技术特点
•全过程数字化处理,达到接近CD音质的完美听觉效果
•采用大规模现场可编程门阵列(FPGA)技术进行全过程数字处理
•采用高达5G的直接数字频率合成(DDS)技术,使发射机指标达到巅峰•采用高可靠性微处理器(ARM)技术作为主控制器
•支持多种音频信号源输入(发射机可按优先级自动选择):
➢两路AES/EBU数字音频信号输入(最高和第2优先级)
➢一路模拟立体声模拟音频信号输入(第3优先级)
➢一路MPX立体声复合信号输入(第4优先级)
➢一路I2S数字音频信号输入(最低优先级)
•支持一路RDS或SCA副载波输入
•支持立体声导频信号和立体声复合信号19KHz/MPX输出
•可升级为调频同步广播发射机
•电控AGC控制输出功率零漂移
•完善的过流、过压、过温、过功率、驻波比过大报警及保护功能
•采用单键飞梭键盘输入
•采用OLED实时显示工作参数
•具备TCP/IP、RS232、RS485、CAN通信接口及短信猫接口
•优质不锈钢材质,19英寸标准机箱,高度2U
原理框图
主要参数
1.RF频率范围87MHz~108MHz 步进10kHz(可定制其他频率)
2.载频允许偏差±200Hz
3.输出功率0~30W/0~100W/0~300W连续可调
4.输出功率稳定度<±3%(环境温度-10℃~+50℃)
5.RF输出阻抗 50Ω
6.RF输出连接器 N-50K
7.残波辐射<-80dBc
8.寄生调幅<-55dB
9.模拟音频输入阻抗 600Ω,平衡卡侬
10.模拟音频输入电平 -12dBm~+8dBm
11.AES/EBU输入阻抗 110Ω,平衡卡侬
12.AES/EBU输入电平 -60dBFS~0dBFS
13.MPX输入阻抗10KΩ,不平衡BNC
14.MPX输入电平-15dBm~+15dBm
15.音频电平增益 -15dB~+15dB 步进0.1dB
16.RDS/SCA输入不平衡BNC
17.音频预加重曲线 0μs/25μs /50μs/75μs可选
18.立体声信噪比≥92dB,1KHz,100%调制
19.总谐波失真<0.01%,30Hz~15000Hz
20.音频频率响应±0.01dB,不加重去重;±0.05dB,加重去重
21.立体声分离度≥73dB,30Hz~15000Hz
22.左右声道电平差<0.01dB(100%调制)
23.19KHz/MPX输出阻抗600Ω,不平衡BNC
24.19KHz/MPX输出电平-15dBm~+15dBm
25.散热方式强迫对流
26.电源电压 AC90V~AC265V / 47Hz~63Hz
27.机箱尺寸19英寸,2U(500mm×484mm×88mm)
28.整机重量 15kg
29.运行温度 -10℃~+50℃
30.相对湿度<95%
其他技术指标满足GY/T 169—2001《米波调频广播发射机技术要求和测量方法》。
